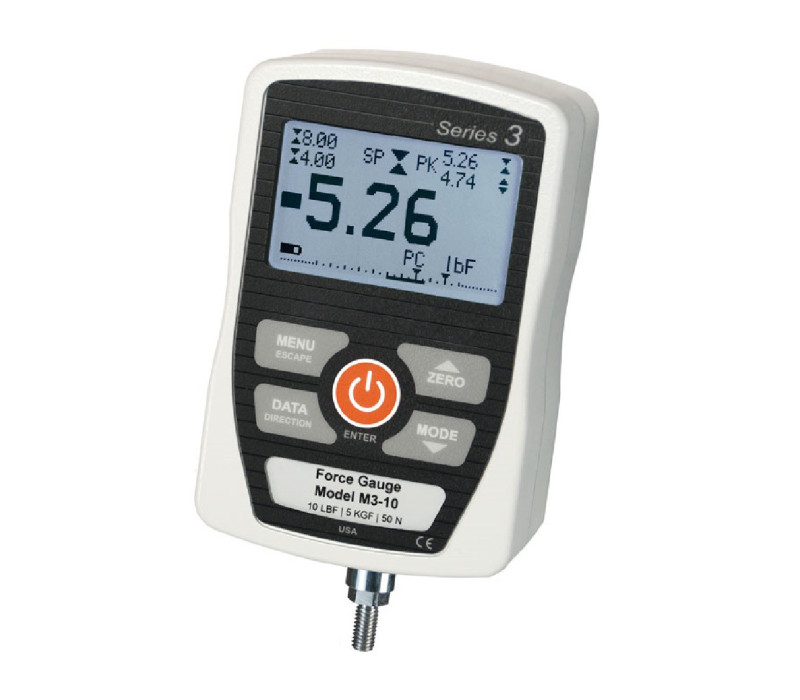

Series-3 Medidor de fuerza digital

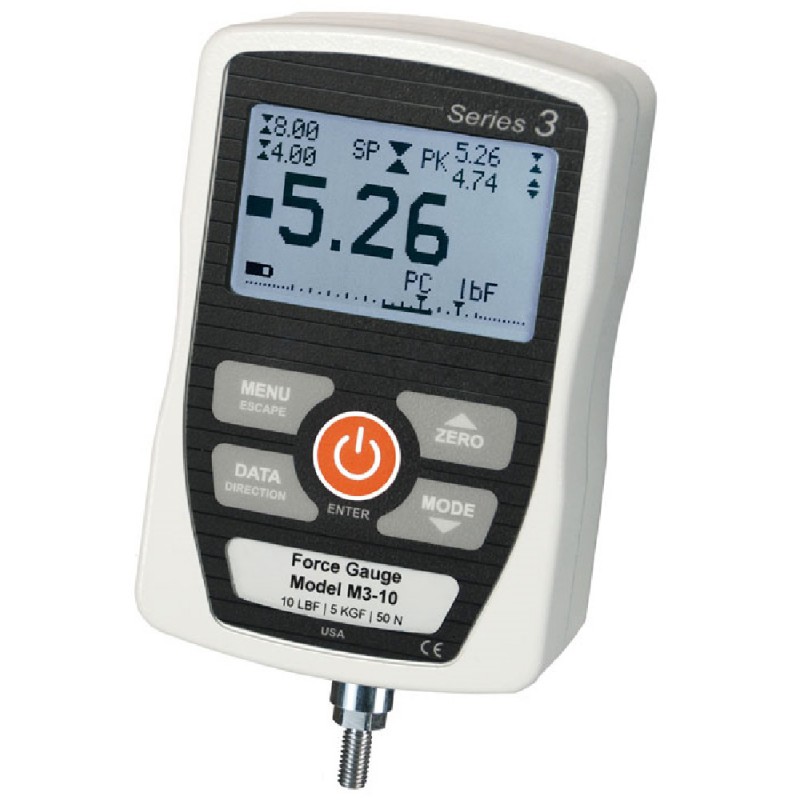

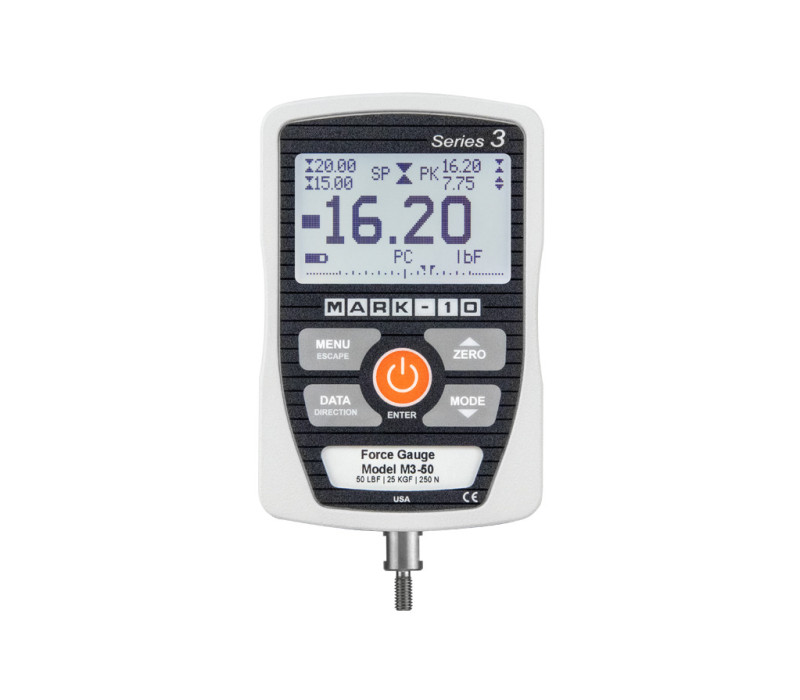

Frontal del dinamómetro digital básico de la serie 3 con carcasa de aluminio resistente y pantalla retroiluminada de gran tamaño

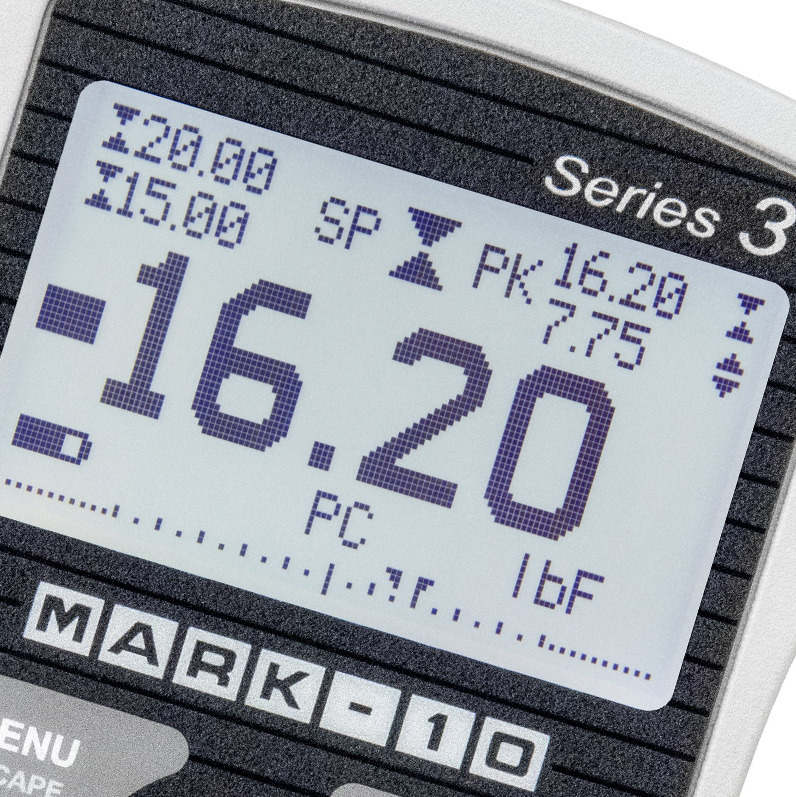

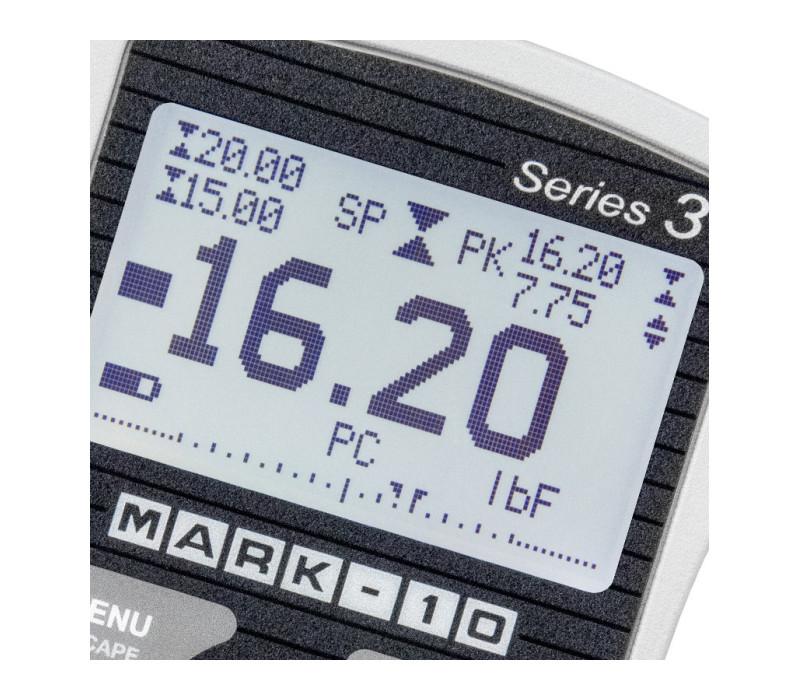

La pantalla retroiluminada de la Serie 3 presenta dígitos grandes y fácilmente legibles, lecturas de pico, indicadores de punto de ajuste, gráfico de barras de carga analógica, etc.

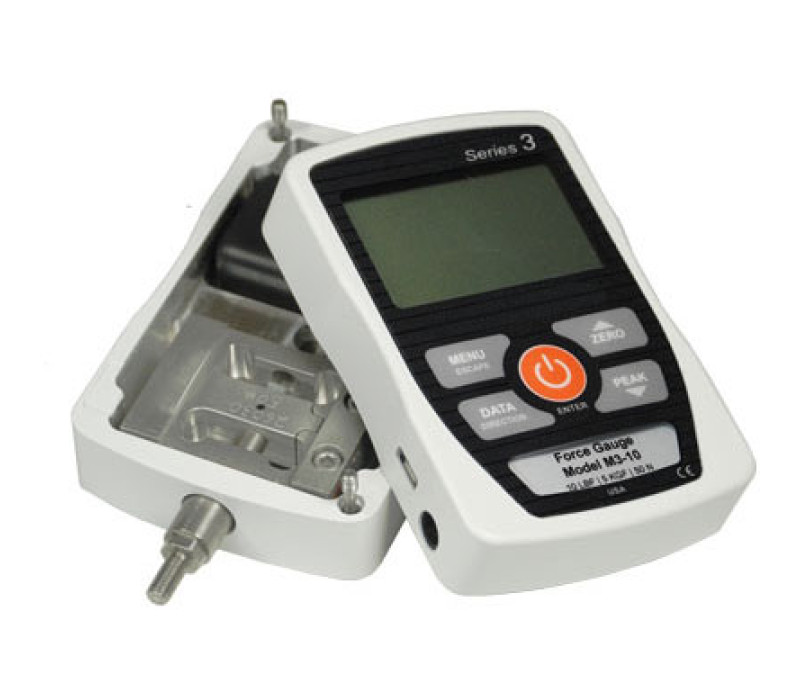

Carcasa reversible de la serie 3, que permite utilizar el dinamómetro con el eje de la célula de carga orientado hacia arriba o hacia abajo, mientras que la pantalla y las teclas permanecen en posición vertical.

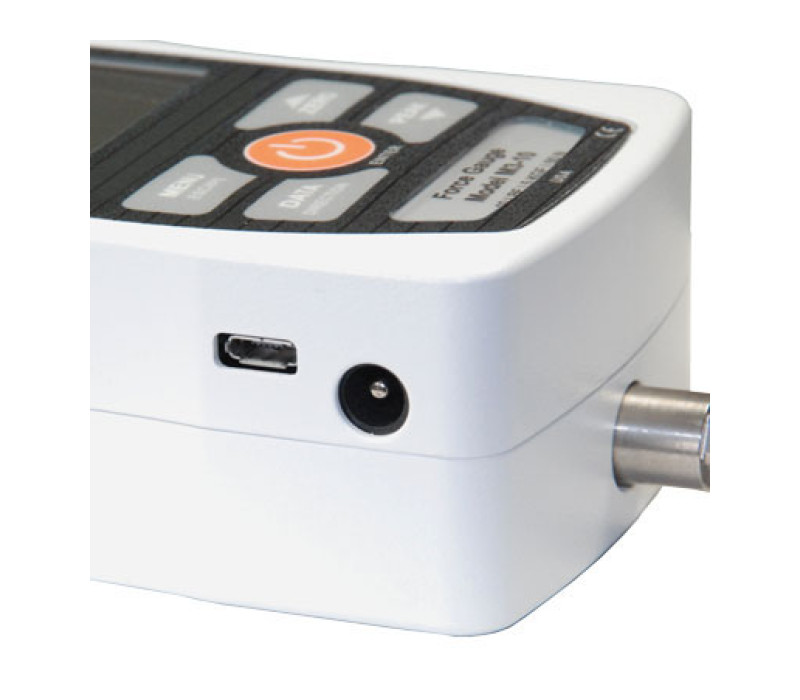

Conector USB serie 3 y adaptador de CA, el kit incluye un CD de recursos con el controlador USB, el software MESUR Lite y el software MESURgauge DEMO.

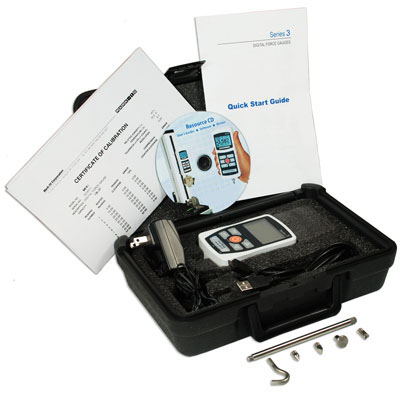

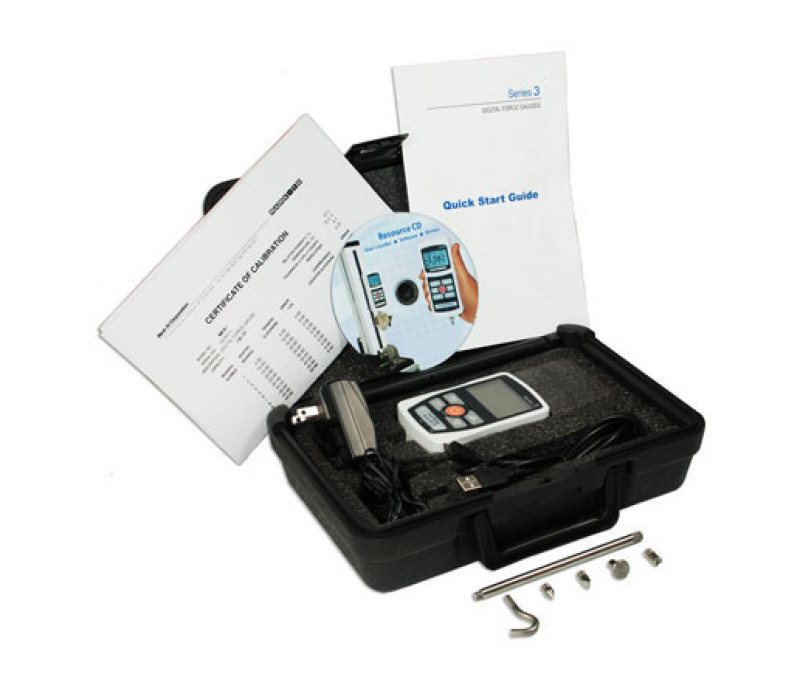

Series-3 Kit completo

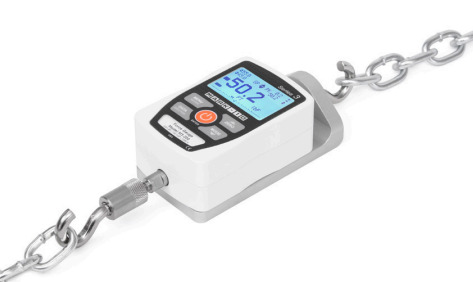

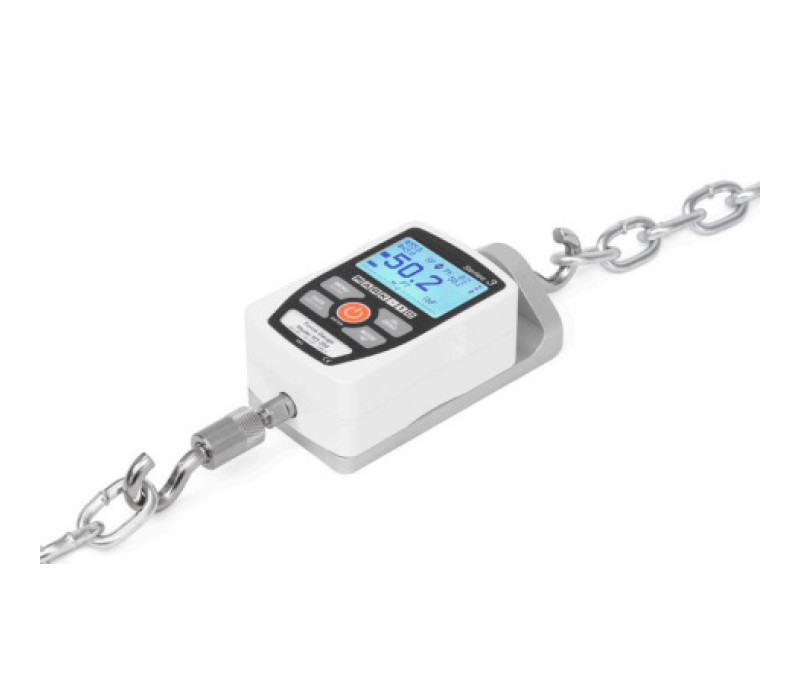

Manómetro de la serie-3 montado en un adaptador en línea

Series-3 Medidor de fuerza digital

Name: Series-3 Medidor de fuerza digital
SKU: 126818

Los dinamómetros digitales de la serie Basic-3 se han desarrollado para una amplia gama de aplicaciones.
Gracias a su diseño compacto, la Serie-3 ofrece una frecuencia de muestreo de 2.000 Hz, admite 3 unidades de medida (dependiendo de la versión) y puede conectarse a un PC mediante una conexión USB.

Los dinamómetros digitales de la Serie-3 tienen un rango de 0,5 N a 2500 N dividido en 11 pasos.

La pantalla LCD retroiluminada muestra toda la información de ajuste y medición actual.
Los dinamómetros de la serie 3 pueden utilizarse en combinación con una amplia gama de bancos de pruebas y dispositivos de sujeción.

La gama de dinamómetros digitales de la serie Mark-10 está disponible en una variación de 5 dinamómetros con cada tipo de dinamómetro disponible en una escala de rangos de fuerza. Cada tipo de medidor tiene sus propias especificaciones, la siguiente tabla muestra las principales especificaciones de cada tipo de medidor.
Todos los tipos de dinamómetros están equipados con una batería recargable, una pantalla retroiluminada y una carcasa de aluminio reversible.
Los dinamómetros digitales de la serie # están diseñados para medir fuerzas de tracción y compresión.

Todos los dinamómetros, excepto los de la Serie-2, incluyen el software de adquisición de datos MESUR® Lite.
MESUR® Lite tabula datos continuos o de un solo punto. La exportación a Excel con un solo clic permite la manipulación posterior de los datos.

Los dinamómetros digitales Mark-10 son instrumentos versátiles, en general se combinan con equipos adicionales en un sistema construido a propósito para realizar las tareas requeridas.

Estaremos encantados de ayudarle a encontrar la configuración más adecuada a sus necesidades. Póngase en contacto con nosotros para obtener más información.

Precio Desde € 689,00

Pedir ahora

Frecuencia de muestreo de 2.000 Hz de alta velocidad
Salida de datos USB de puntos de datos continuos o individuales
Tamaño ultra compacto
Gran pantalla gráfica con retroiluminación
Puntos de consigna programables con indicadores de correcto/incorrecto
Gráfico de barras de carga viva con marcadores de consigna
Lecturas de picos y puntos de consigna siempre visualizados
3 unidades de medida seleccionables
Alarmas sonoras y tonos de teclas configurables
Incluye certificado de calibrado cumpliendo las normas NIST
3 años de garantía

Rangos de fuerza, capacidad y resoluciones

Modelo	lbF	kgF	gF	N
M3-012	0,12 x 0,0001	-	50 x 0,05	0,5 x 0,0005
M3-025	0,25 x 0,0002	-	100 x 0,1	1 x 0,002
M3-05	0,5 x 0,0005	-	250 x 0,2	10 x 0,01
M3-2	2 x 0,002	1 x 0,001	-	10 x 0,01
M3-5	5 x 0,005	2,5 x 0,002	-	25 x 0,02
M3-10	10 x 0,01	5 x 0,005	-	50 x 0,05
M3-20	20 x 0,02	10 x 0,01	-	100 x 0,1
M3-50	50 x 0,05	25 x 0,02	-	250 x 0,5
M3-100	100 x 0,1	50 x 0,05	-	500 x 0,5
M3-200	200 x 0,2	100 x 0,1	-	1000 x 1
M3-500	500 x 0,5	250 x 0,2	-	2500 x 2

Especificaciones de la rosca de la célula de carga

Modelo	M3-012 – M3-100	M3-200 - M3-500
Rosca de la célula de carga	#10-32 UNF	5/16-18 UNC

Pantalla LCD

Display

Carcasa reversible

Reversible

La Serie-3 se distribuye como un kit completo que incluye:

Dinamómetro
Alargadera
Gancho
Cono
Cincel
Ranura en V
Plano
Acoplamiento (a partir de M3-50)
Maletín de transporte
Cable USB
Adaptador de CA
Batería
CD de recursos (controlador USB, software MESUR Lite, software MESURgauge DEMO, guía del usuario)
Certificado de calibrado cumpliendo las normas NIST (los datos están disponibles por un cargo adicional)

Accesorios Incluidos

Acesorio	M3-012 - M3-20	M3-50 - M3-100	M3-200 - M3-500

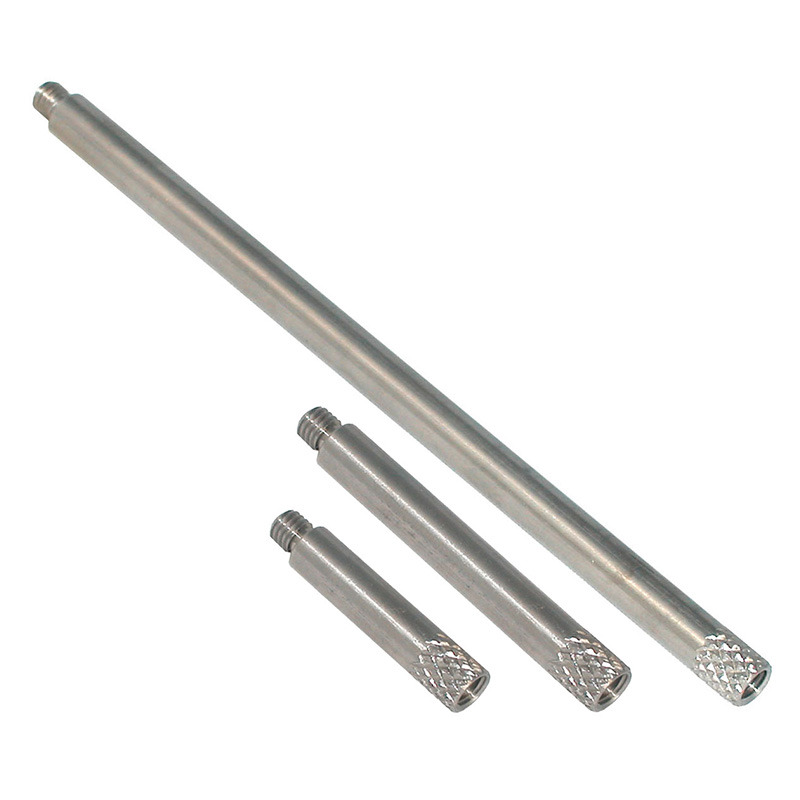

Alargadera	G1024	G1024	G1031
Cono	G1026	G1026	G1033
Cincel	G1025	G1025	G1032

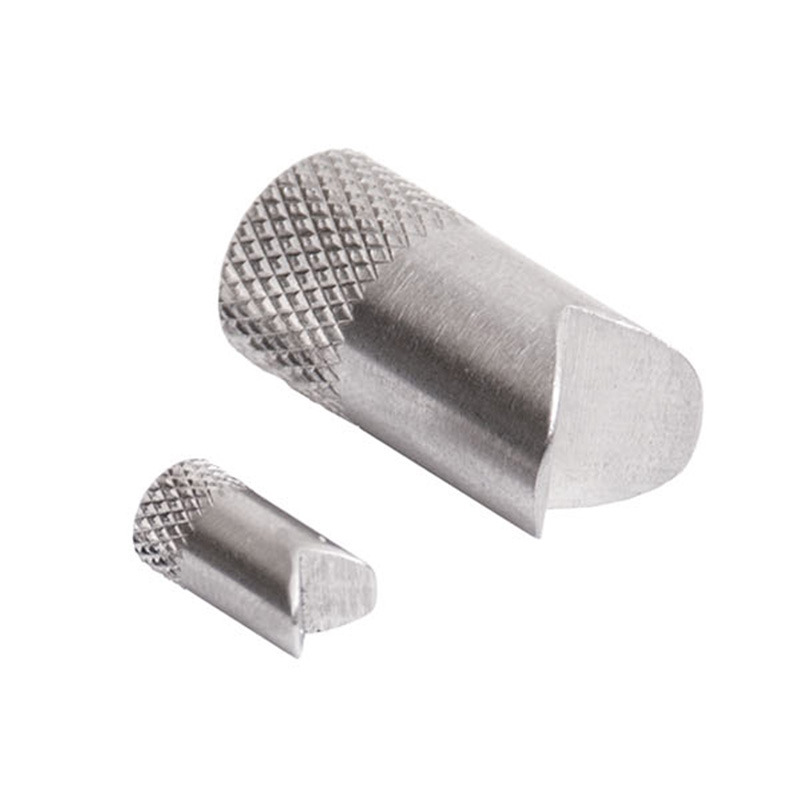

Ranura en V	G1027	G1027	G1034

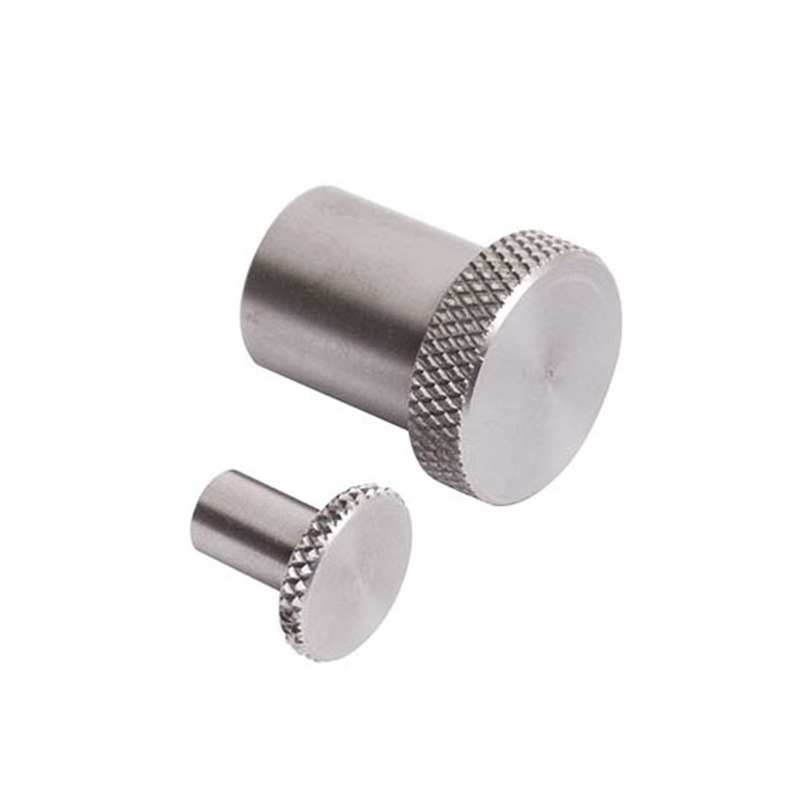

Plano	G1029	G1029	G1036

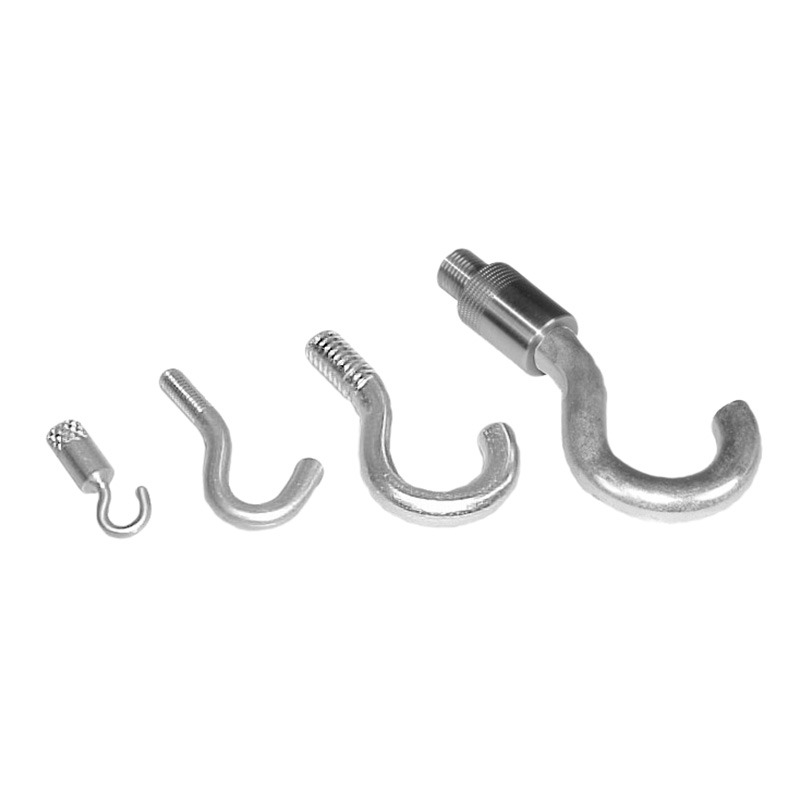

Gancho	G1028	G1038	G1035
Acoplamiento	-	G1039	G1037

Tabla comparativa de medidores de fuerza

	Series-7 Professional	Series-5 Advanced	Series-4 Performance	Series-3 Basic	Series-2 Economical
Precisión	±0,1%	±0,1%	±0,2%	±0,3%	±0,5%
Frecuencia de muestreo	14.000 Hz	7.000 Hz	3.000 Hz	2.000 Hz	500 Hz
Resolución	1/5.000	1/5.000	1/2.000	1/1.000	1/1.000
Unidades de medida	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelo))	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelo))	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelol)	lbF, gF, kgF, N (dependiendo del modelo))	lbF, kgF, N
Salidas	USB, RS-232, Mitutoyo, Analógico	USB, RS-232, Mitutoyo, Analógico	USB, RS-232, Mitutoyo, Analógico	USB	No
- RS-232	Configurable hasta 230.400 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	No	N/A
- USB	Configurable hasta 230.400 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	N/A
- Mitutoyo (Digimatic)	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	No	N/A
- Analógico	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	N/A	No
- Uso general I/O	Tres salidas de drenaje abierto, una entrada	Tres salidas de drenaje abierto, una entrada	Tres salidas de drenaje abierto, una entrada	N/A	No
- Puntos de aguste	Tres líneas de drenaje abiertas	Tres líneas de drenaje abiertas	Tres líneas de drenaje abiertas	N/A	No
Incluye el software Mesur-Lite	Si	Si	Si	Si	No
Funcionalidad de salida de datos	Salida automática o pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo.	Salida automática o pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo.	Pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo (sólo lectura visualizada en ese momento).	Pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo (sólo lectura visualizada en ese momento).	N/A
Conjunto de comandos ASCII para control externo	Conjunto completo de comandos	Conjunto completo de comandos	Sólo «?» (solicitar lectura actual)	Sólo «?» (solicitar lectura actual)	N/A
Interfaz con la galga MESUR® y MESUR® Lite	Comunicación completa	Comunicación completa	Sólo salida de datos puntuales o continuos	Sólo salida de datos puntuales o continuos	N/A
Interfaz con bancos de pruebas ESM303 / 750 / 1500	Full communication, including PC control	Full communication, including PC control	Limited to force data, overload protection, and force set points	N/A	No
Memoria de datos	5.000 lecturas, con salida	1.000 lecturas, con salida	50 lecturas, con salida	No	No
Borrado de la memoria de datos	Cualquier punto de datos individual, o borrar todos	Cualquier punto de datos individual, o borrar todos	Cualquier punto de datos individual, o borrar todos	N/A	N/A
Cálculos estadísticos y salida a PC	Máx., mín., media, desv. est., número de lecturas, con salida	Máx., mín., media, desv. est., número de lecturas, con salida	Máx., mín., media, desv. est., número de lecturas, con salida	N/A	N/A
Detección de rotura	Si	No	No	No	No
1st / 2nd Pico de detención	Si	No	No	No	No
Cadena de comandos de pedal programable	Si	No	No	No	No
Modo de promedio	Si	Si	No	No	N/A
Modo de disparo externo	Si	Si	No	No	No
Gráfico de barras de carga analógico en pantalla	Si	Si	Si	Si	No
Puntos de consigna (apto/no apto)	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	No
Protección mediante contraseña	Sí, para calibración y llaves individuales	Sí, para calibración y llaves individuales	No	No	No
Lecturas máximas siempre visualizadas	Si	Si	Si	Si	No (debe seleccionarse el modo Pico)
Tonos audibles programables	Si	Si	Si	Si	No
Procedimiento de calibración	Número configurable de puntos de datos (hasta 10 en cada dirección)	Sobrecargas seguras	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)
Salidas de sobrecarga	Pasadores específicos para tracción y compresión	Pasadores específicos para tracción y compresión	Pasadores específicos para tracción y compresión	No	N/A
Sobrecargas seguras	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% of full scale (display shows warning at 110% and above)

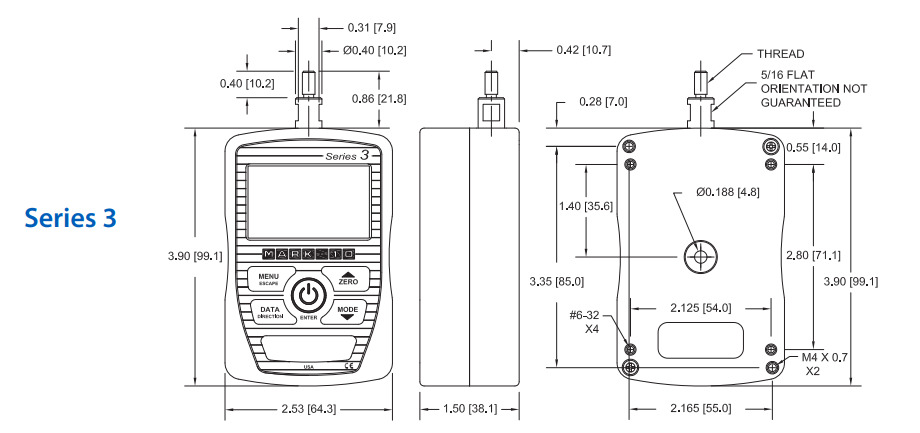

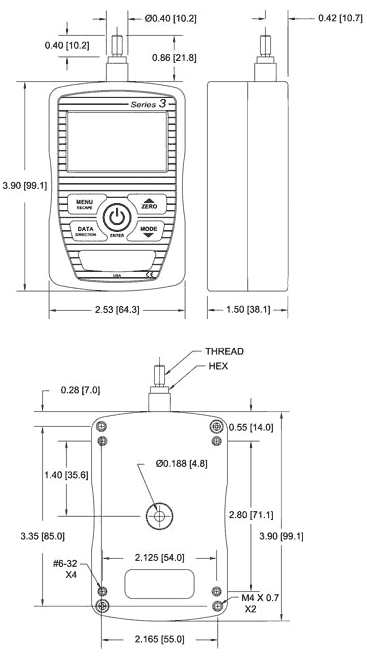

Los medidores de fuerza de la serie-3, modelos M3-012 a M3-500, tienen las mismas dimensiones.

Todas las dimensiones se indican en pulgadas y las medidas métricas en (mm) detrás.

Tabla comparativa de medidores de fuerza

Ficha técnica de la serie 3

Guía de inicio rápido de la serie 3

Guía del usuario de la Serie 3

Series-3 Modelos sólidos

Ejemplo de código C#

VI de escritura/lectura en serie de LabVIEW

CE: medidores, indicadores y comprobadores de fuerza y par

UKCA: medidores, indicadores y comprobadores de fuerza y par

Precisión	±0,3% en toda la escala ±1 dígito
Frecuencia de muestra	2.000 Hz
Fuente de alimentación	CA o batería recargable. Se muestra un indicador de batería baja de varios pasos, el medidor se apaga automáticamente cuando la energía es demasiado baja.
Duración de la batería	Retroiluminación encendida: hasta 7 horas de uso continuo Luz de fondo apagada: hasta 24 horas de uso continuo
Unidades de medida	lbF, gF, kgF, N (según el modelo)
Salida USB	Configurable hasta 115.200 baudios.
Ajustes configurables	Filtros digitales, ajustes de salida USB, retroiluminación, apagado automático, tonos de teclas, alarmas sonoras, ajustes predeterminados, calibrado.
Sobrecarga segura	200% en toda la escala (la pantalla muestra "OVER" a partir del 110%)
Peso	M3-012 – M3-100: 0,3 kg [0,7 lb] M3-200 – M3-500: 0,4 kg [0,9 lb]
Peso del envío	M3-012 – M3-100: 1,4 kg [3 lb] M3-200 – M3-500: 1,5 kg [3,2 lb]
Condiciones medioambientales	0 - 40°C [40 - 100°F], máx. 96% de humedad, sin condensación
Garantía	3 Años

Productos

Artículo	Producto	Precio
132971	M3-012 Digital Force Gauge - 0,5 N	€ 1.561,00
132972	M3-025 Digital Force Gauge - 1,0 N	€ 1.561,00
132973	M3-05 Digital Force Gauge - 2,5 N	€ 849,00
132974	M3-2 Digital Force Gauge - 10 N	€ 689,00
132975	M3-5 Digital Force Gauge - 25 N	€ 689,00
132869	M3-10 Digital Force Gauge - 50 N	€ 689,00
132977	M3-20 Digital Force Gauge - 100 N	€ 689,00
132871	M3-50 Digital Force Gauge - 250 N	€ 689,00
132979	M3-100 Digital Force Gauge - 500 N	€ 689,00
132980	M3-200 Digital Force Gauge - 1000 N	€ 849,00
132981	M3-500 Digital Force Gauge - 2500 N	€ 849,00

Accesorios

Artículo	Producto	Precio
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 18,00
131954	AC1030 AC adapter/charger, 110V US	€ 41,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 41,00
132878	AC1032 AC adapter/charger, 220V UK	€ 41,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 41,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 55,00
130351	AC1003 Double Handle Grips for Force Gauges Series 2/3	€ 110,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.580,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial

Ver carrito Finalizar compra

Series-3 Medidor de fuerza digital

Características

Dimensiones

Especificaciones

Rangos de fuerza, capacidad y resoluciones

Especificaciones de la rosca de la célula de carga

Accesorios Incluidos

Tabla comparativa de medidores de fuerza

Series-4 Medidores de fuerza digitales avanzados

Series-5 Medidor de fuerza digital avanzado

Series-7 Medidor de fuerza digital profesional

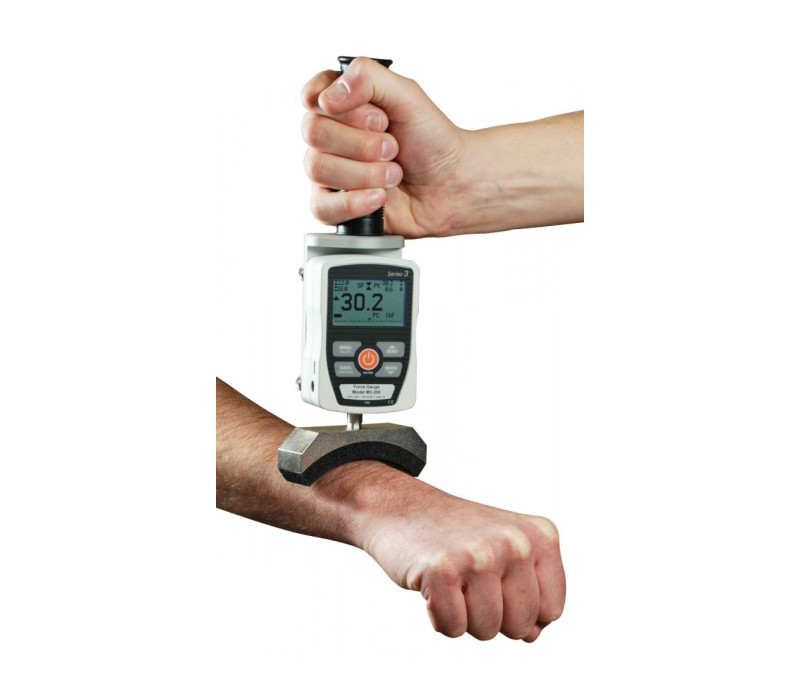

EK3 Kit básico de pruebas ergonómicas

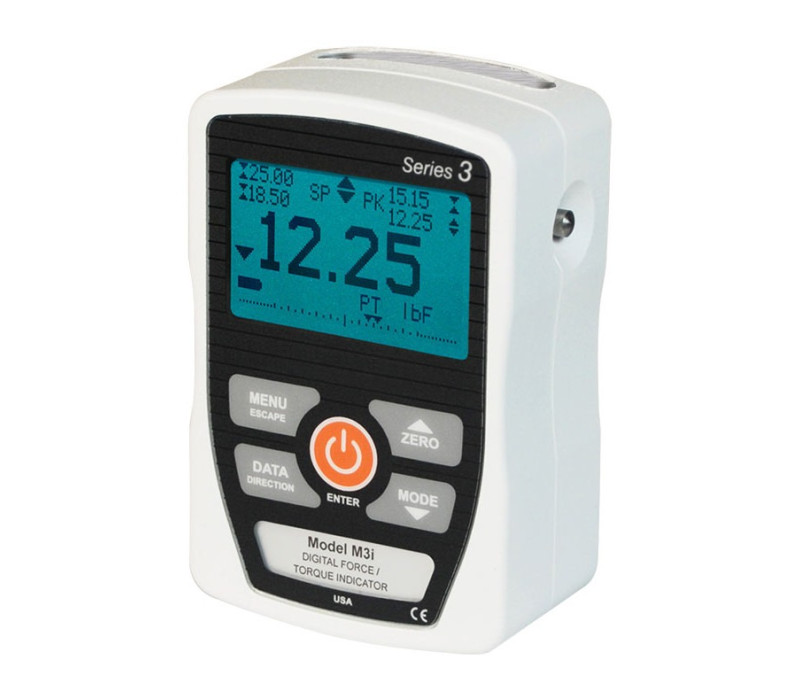

Series-3I Indicador de fuerza/par

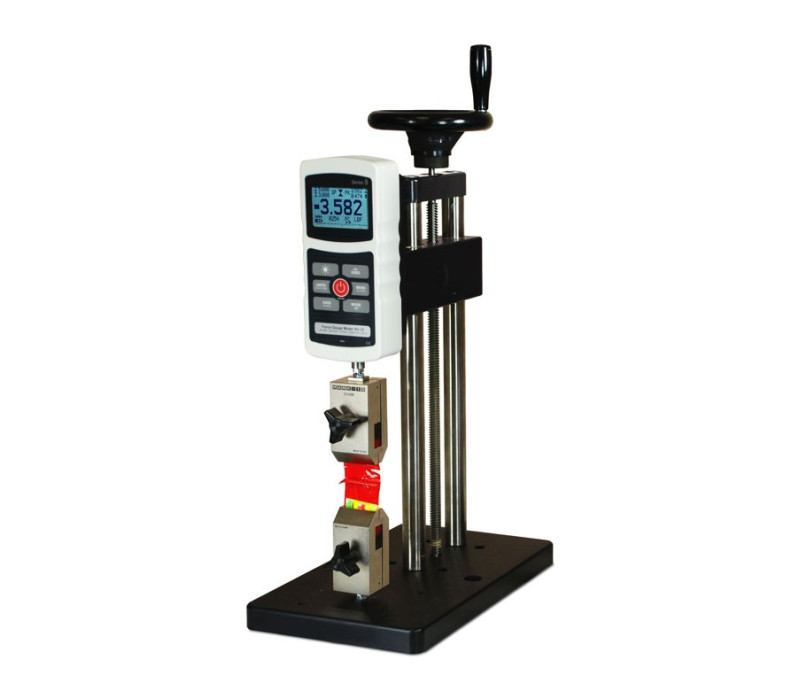

ES20 Banco de pruebas de fuerza manual con volante

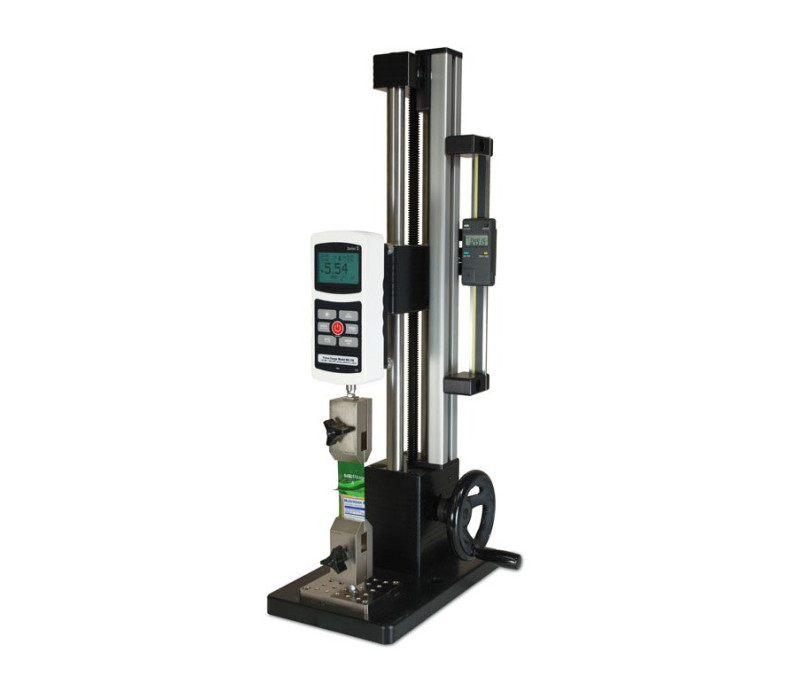

ES30 1000N Banco de pruebas con volante de precisión

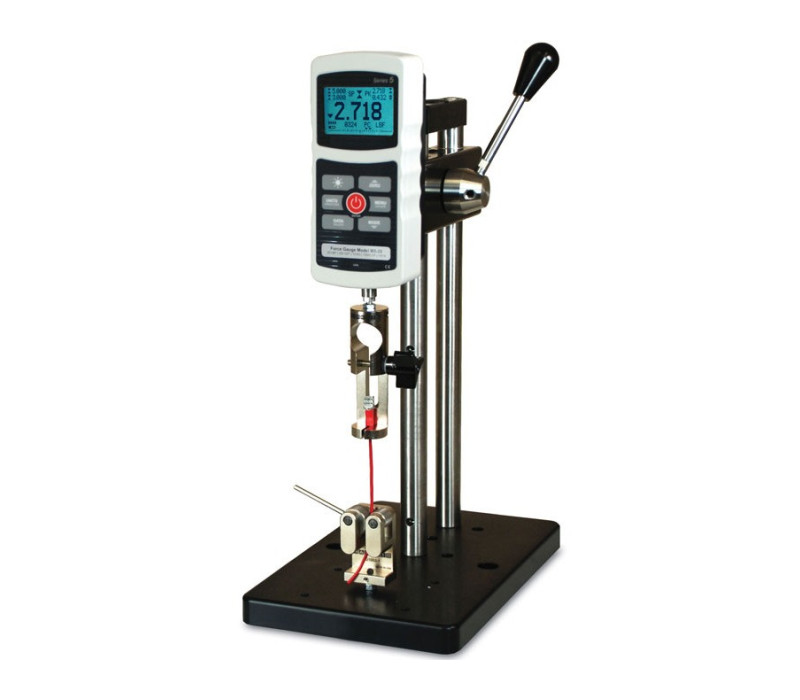

ES10 Banco de pruebas de medición de fuerzas accionado por palanca

Cic-Force Calibrador de fuerza

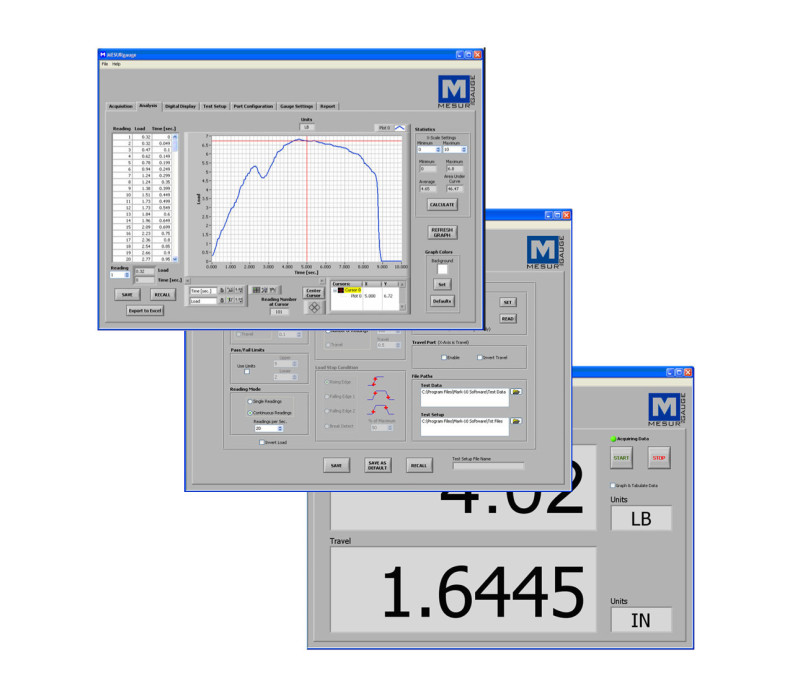

MESURgauge Mesurgauge Software de análisis de cargas y recorridos

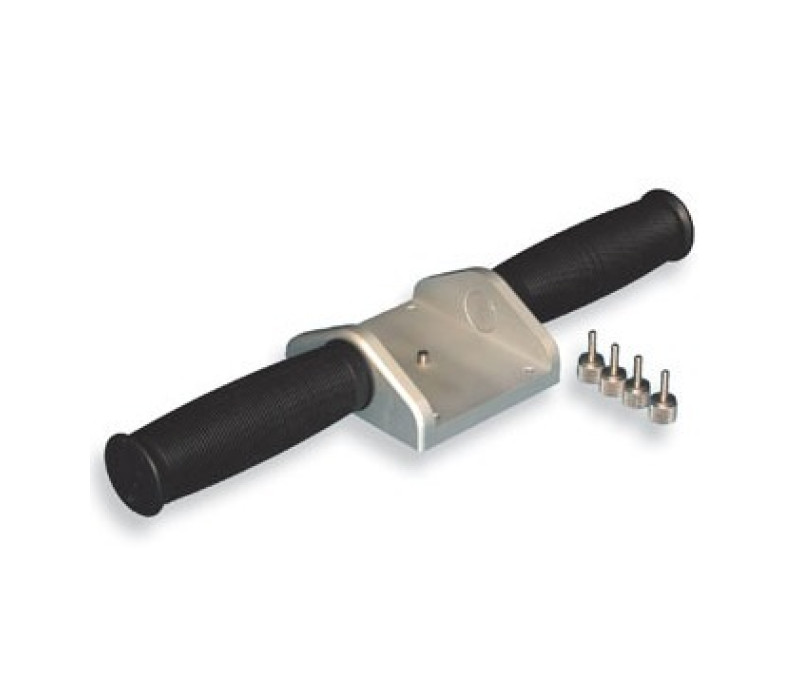

Empuñaduras de doble mango para dinamómetros

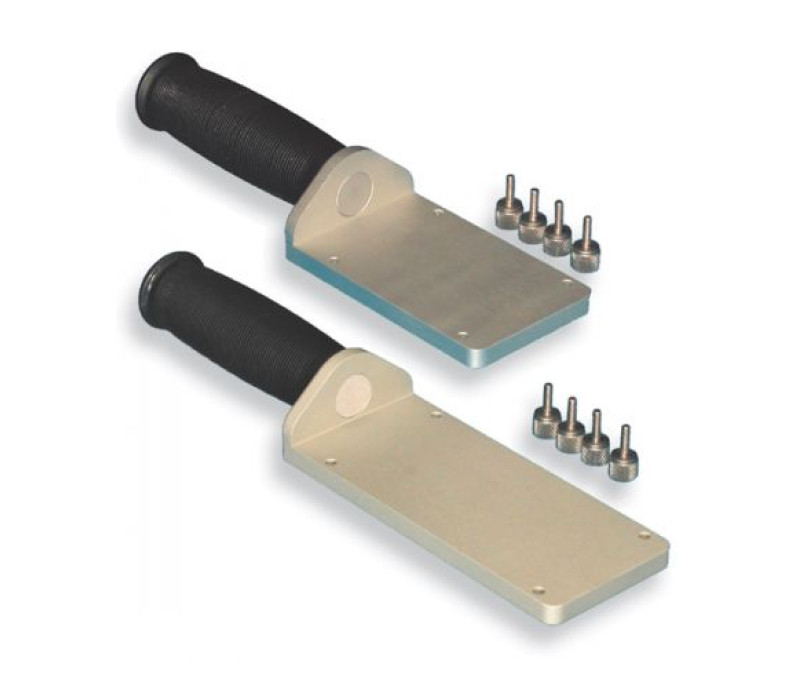

Single Handle Grip Empuñaduras monomando para dinamómetros
