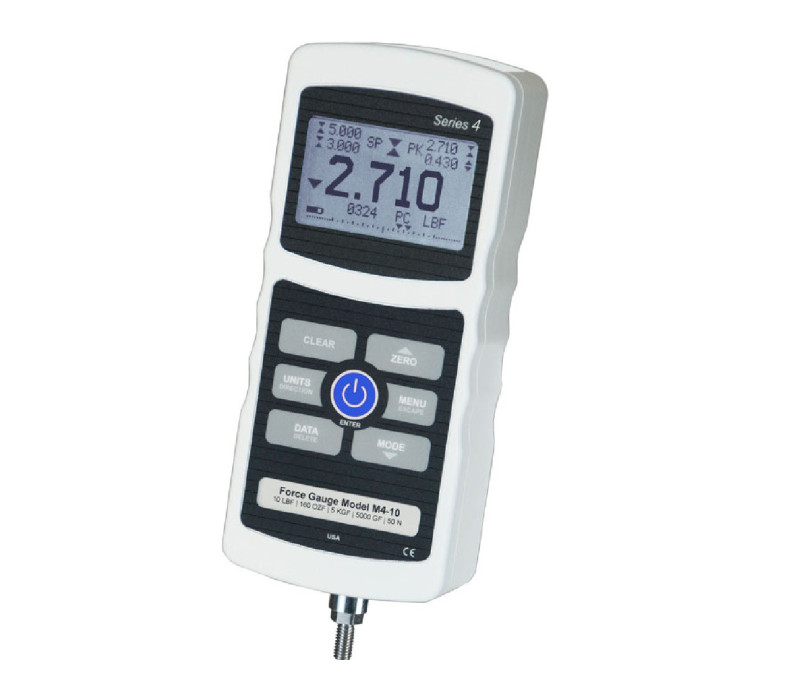

Series-4 Medidores de fuerza digitales avanzados

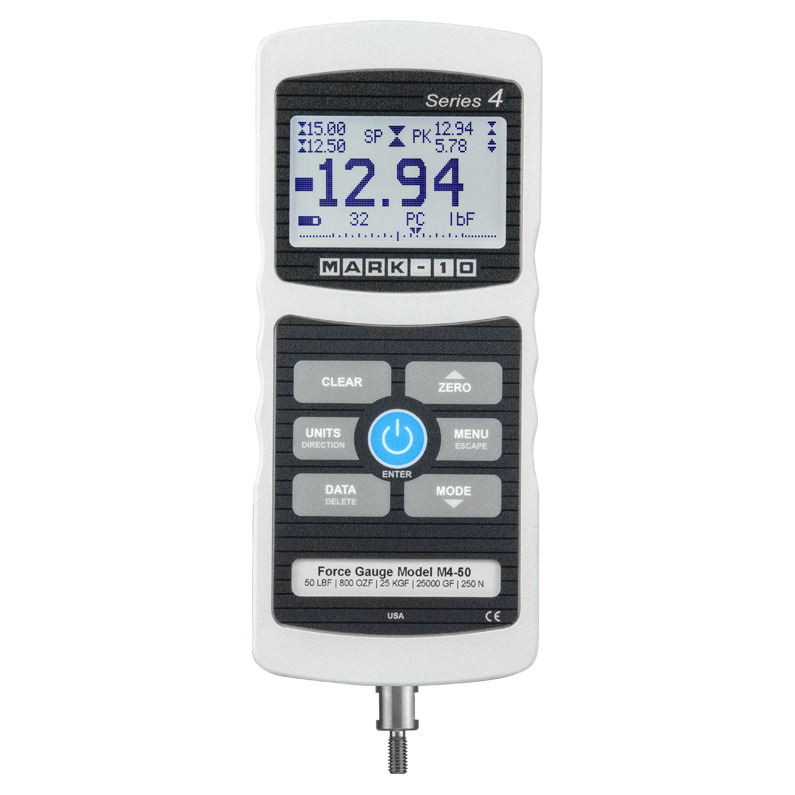

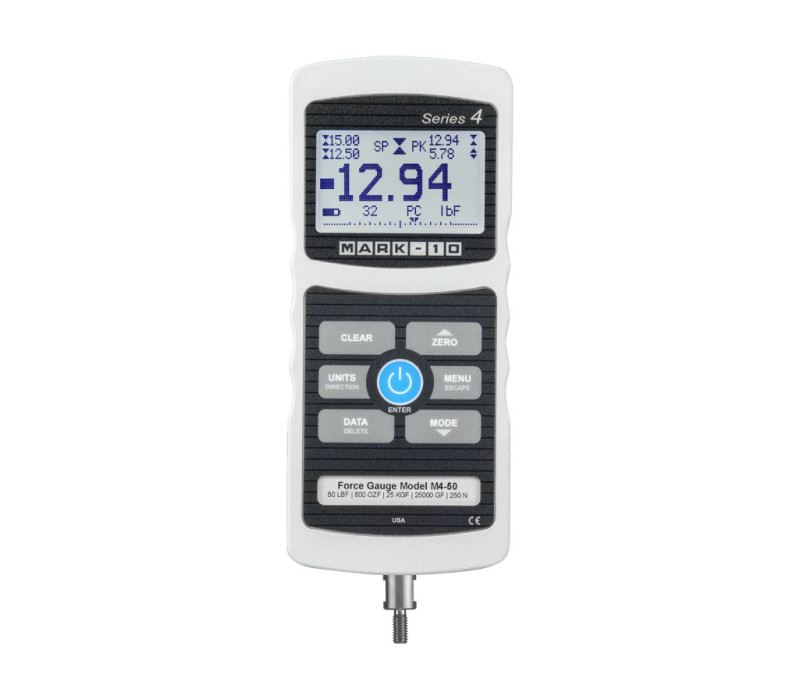

Vista frontal del dinamómetro digital Serie-4 con su resistente carcasa de aluminio y su gran pantalla retroiluminada

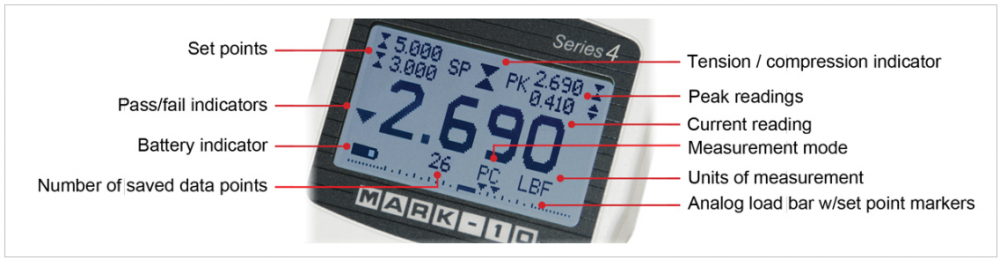

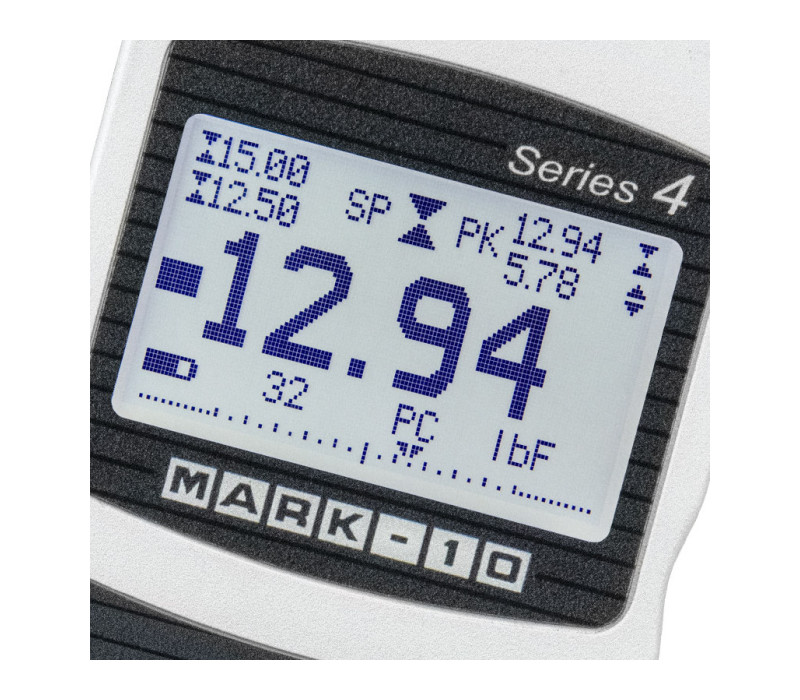

La pantalla retroiluminada cuenta con dígitos grandes y fácilmente legibles, lecturas de pico, indicadores de punto de ajuste, gráfico de barras de carga analógica, etc.

Los dinamómetros Mark-10 disponen de una exclusiva carcasa reversible que permite utilizar el dinamómetro con el eje de la célula de carga orientado hacia arriba o hacia abajo, mientras que la pantalla y las teclas permanecen en posición vertical.

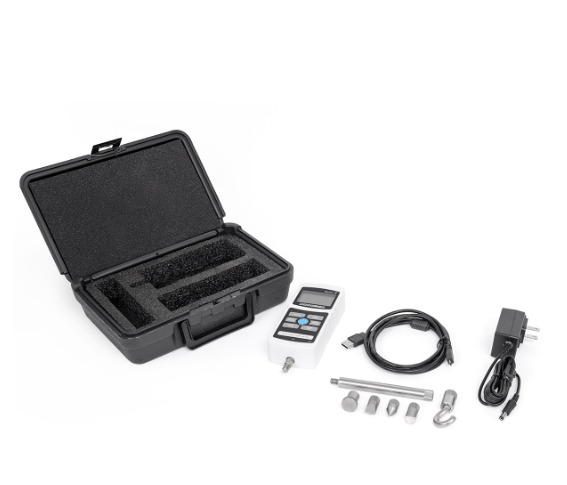

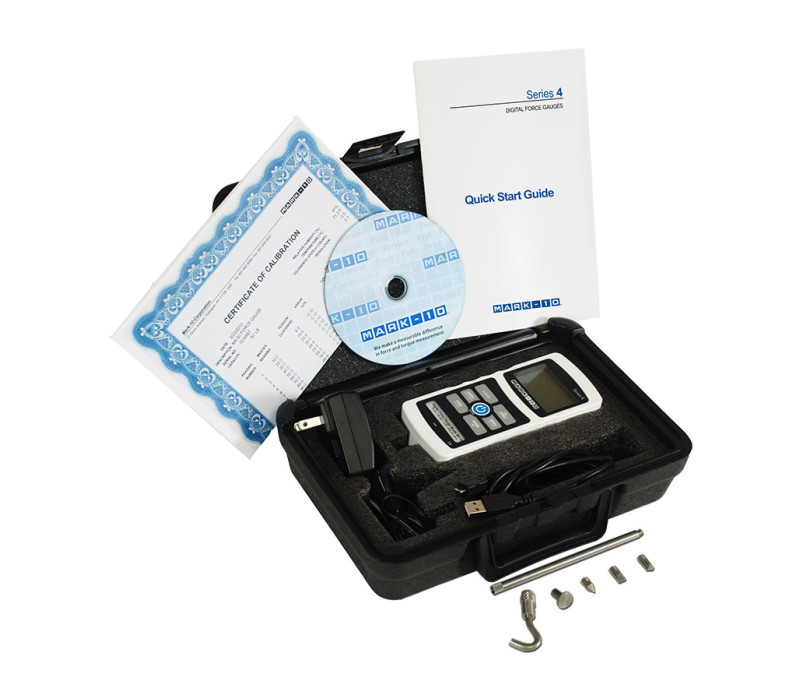

Los calibradores de la serie 4 incluyen un maletín de transporte, un juego de implementos, un adaptador de CA de voltaje universal, una batería, una guía de inicio rápido, un cable USB, un CD de recursos (controlador USB, software MESUR Lite, software MESURgauge DEMO y guía del usuario) y un certificado de calibrado según las normas de NIST con datos.

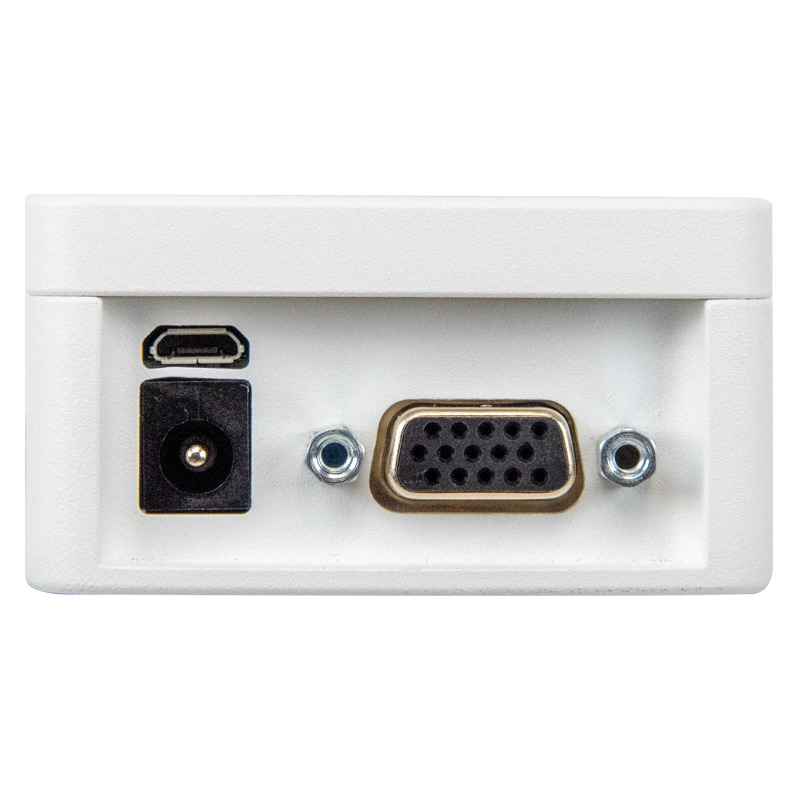

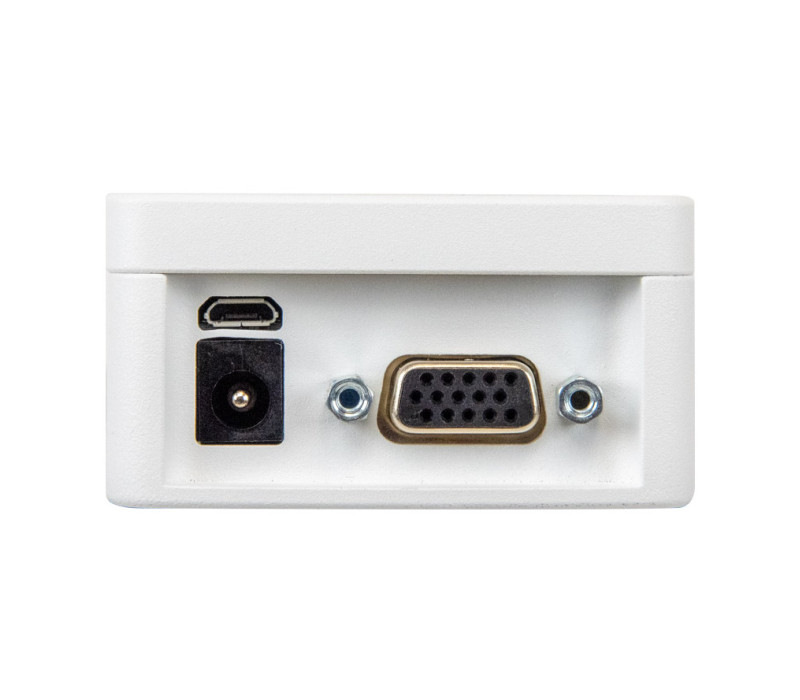

Los distintos conectores se montan empotrados en la carcasa del manómetro para una mejor protección.

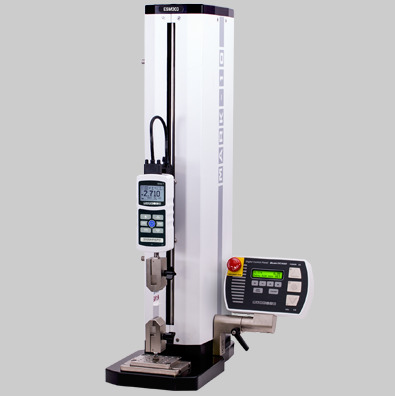

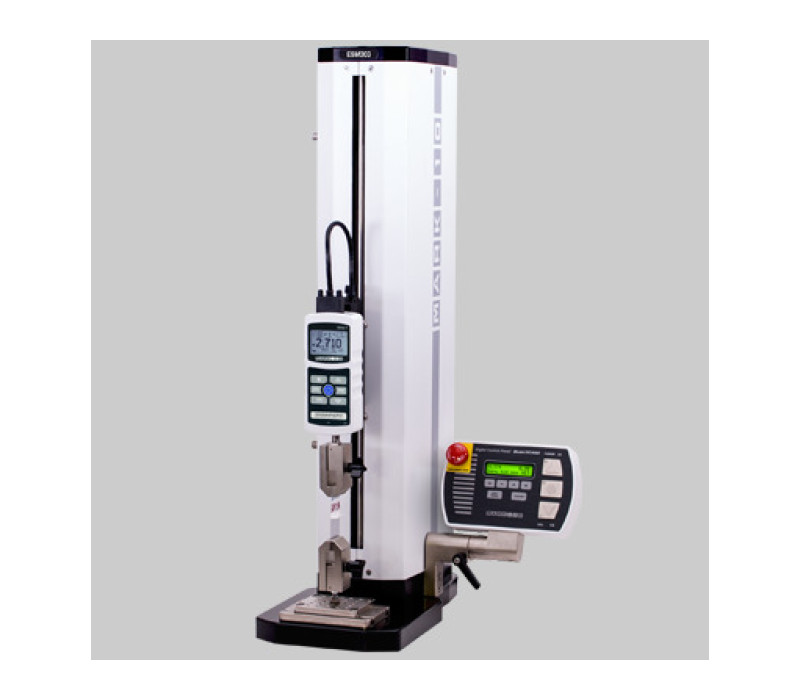

Se muestra una galga de la serie-4 en una configuración típica montada en un banco de pruebas motorizado modelo ESM303 con un par de mordazas de cuña modelo G1061.

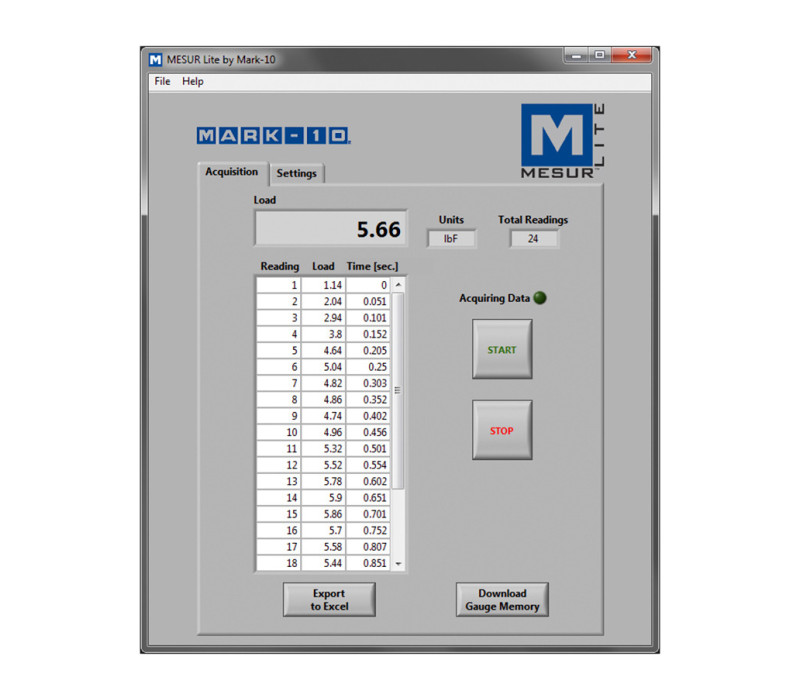

MESUR® Lite es un programa básico de recopilación de datos que tabula los datos recibidos de un medidor de fuerza o par Mark-10 y permite exportar los datos a Excel.

Series-4 Medidores de fuerza digitales avanzados

Name: Series-4 Medidores de fuerza digitales avanzados
SKU: 126801

Los medidores de fuerza digitales avanzados de la serie - 4 se sitúan en el centro de la gama de medidores de fuerza digitales Mark-10. Con todas las características de los dinamómetros de la Serie-3 añadidas a las de sus hermanos de mayor rango, la Serie-5 y la Serie-7, la Serie-4 puede utilizarse para muchas aplicaciones en todos los sectores.
Disponible en rangos de 0,5 a 2500 N, cada dinamómetro de la Serie-4 admite la transferencia de datos a un PC u otro colector de datos a través de USB, RS-232, Mitutoyo (Digimatic) o salidas analógicas.
Presenta una frecuencia de muestreo de 3000 Hz con una precisión de ±0,2% del fondo de escala y puede almacenar hasta 50 lecturas o continuar la salida de datos a través del software de adquisición de datos MESUR® Lite incluido.

La gama de medidores de fuerza digitales de la serie Mark-10 está disponible en una variación de 5 medidores con cada tipo de medidor disponible en una escala de rangos de fuerza.
Cada tipo de medidor tiene sus propias especificaciones, la tabla siguiente muestra las principales especificaciones de cada tipo de medidor.
Todos los tipos de dinamómetros están equipados con una batería recargable, una pantalla retroiluminada y una carcasa de aluminio reversible.
Los dinamómetros digitales de la serie # están diseñados para medir fuerzas de tracción y compresión.
Todos los dinamómetros, excepto los de la serie 2, incluyen el software de adquisición de datos MESUR® Lite.

MESUR® Lite tabula datos continuos o de un solo punto. La exportación a Excel con un solo clic permite la manipulación posterior de los datos.

Los dinamómetros digitales Mark-10 son instrumentos versátiles, en general se combinan con equipos adicionales para construir un sistema a medida.

Estaremos encantados de ayudarle a encontrar la configuración más adecuada a sus necesidades. Póngase en contacto con nosotros para obtener más información.

Precio Desde € 914,00

Pedir ahora

Frecuencia de muestra de 3.000 Hz de alta velocidad
USB, RS-232, Mitutoyo y salidas analógicas
Gran pantalla gráfica retroiluminada
Memoria de datos de 50 puntos con estadísticas (mín., máx., media, desviación estándar) y salidas
Gráfico de barras de carga viva con marcadores de consigna
Puntos de consigna programables, con alarmas y salidas
Lecturas de picos y puntos de consigna siempre visualizados
5 unidades de medida seleccionables

Rangos de fuerza, capacidad y resoluciones

Modelo	lbF	ozF	kgF	gF	N	kN	mN
M4-012	0,12 x 0,00005	2 x 0,001	-	50 x 0,02	0,5 x 0,0002	-	500 x 0,2
M4-025	0,25 x 0,0001	4 x 0,002	-	100 x 0,05	1 x 0,0005	-	1000 x 0,5
M4-05	0,5 x 0,0002	8 x 0,005	-	250 x 0,1	2,5 x 0,001	-	2500 x 1
M4-2	2 x 0,001	32 x 0,02	1 x 0,0005	1000 x 0,5	10 x 0,005	-	-
M4-5	5 x 0,002	80 x 0,05	2.5 x 0,001	2500 x 1	25 x 0,01	-	-
M4-10	10 x 0,005	160 x 0,1	5 x 0,002	5000 x 2	50 x 0,02	-	-
M4-20	20 x 0,01	320 x 0,2	10 x 0,005	10000 x 5	100 x 0,05	-	-
M4-50	50 x 0,02	800 x 0,5	25 x 0,01	25000 x 10	250 x 0,1	-	-
M4-100	100 x 0,05	1600 x 1	50 x 0,02	50000 x 20	500 x 0,2	-	-
M4-200	200 x 0,1	3200 x 2	100 x 0,05	-	1000 x 0,5	1 x 0,0005	-
M4-500	500 x 0,2	8000 x 5	250 x 0,1	-	2500 x 1	2.5 x 0,001	-

Especificaciones de la rosca de la célula de carga

Medidor	M4-012 – M4-100	M4-200 - M4-500
Rosca célula de carga	#10-32 UNF	5/16-18 UNC

Pantalla LCD

Display

Carcasa reversible

Reversible housing

Accesorios incluidos

Accesorios	M4-012 - M4-20	M4-50 - M4-100	M4-200 - M4-500
Alargadera	G1024	G1024	G1031
Cono	G1026	G1026	G1033
Cincel	G1025	G1025	G1032
Ranura en V	G1027	G1027	G1034
Plano	G1029	G1029	G1036
Gancho	G1028	G1038	G1035
Acoplamiento	-	G1039	G1037

El dinamómetro Serie-4 se suministra como un kit completo que incluye:

Medidor de Fuerza Serie-4
maletín de transporte
cincel, cono, ranura en V, gancho, plano
alargadera
adaptador universal de CA
batería
guía de inicio rápido
cable USB
certificado de calibración con datos trazables a NIST
CD de recursos (controlador USB, software MESUR Lite, software MESURgauge DEMO y guía del usuario)

Force Gauge comparison table

	Series-7 Professional	Series-5 Advanced	Series-4 Performance	Series-3 Basic	Series-2 Economical
Precisión	±0,1%	±0,1%	±0,2%	±0,3%	±0,5%
Frecuencia de muestreo	14.000 Hz	7.000 Hz	3.000 Hz	2.000 Hz	500 Hz
Resolución	1/5.000	1/5.000	1/2.000	1/1.000	1/1.000
Unidades de medida	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelo))	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelo)	lbF, ozF, gF, kgF, N, kN, mN (dependiendo del modelo)	lbF, gF, kgF, N (dependiendo del modelo))	lbF, kgF, N
Salida	USB, RS-232, Mitutoyo, Analógico	USB, RS-232, Mitutoyo, Analógico	USB, RS-232, Mitutoyo, Analógico	USB	No
- RS-232	Configurable hasta 230.400 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	No	N/A
- USB	Configurable hasta 230.400 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	Configurable hasta 115.200 baudios	N/A
- Mitutoyo (Digimatic)	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC	No	N/A
- Analógico	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	±1 VDC, ±0,25% FS a capacidad. Positivo para compresión, negativo para tensión	N/A	No
- Uso general I/O	Tres salidas de drenaje abierto, una entrada	Tres salidas de drenaje abierto, una entrada	Tres salidas de drenaje abierto, una entrada	N/A	No
- Puntos de ajuste	Tres líneas de drenaje abiertas	Tres líneas de drenaje abiertas	Tres líneas de drenaje abiertas	N/A	No
Software Mesur-Lite incluido	Si	Si	Si	Si	No
Funcionalidad de salida de datos	Salida automática o pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo.	Salida automática o pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo.	Pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo (sólo lectura visualizada en ese momento).	Pulsando el botón DATA, o solicitándolo desde un PC u otro dispositivo (sólo lectura visualizada en ese momento).	N/A
Conjunto de comandos ASCII para control externo	Conjunto completo de comandos	Conjunto completo de comandos	Sólo «?» (solicitar lectura actual)	Sólo «?» (solicitar lectura actual)	N/A
Interfaz con la galga MESUR® y MESUR® Lite	Comunicación completa	Comunicación completa	Sólo salida de datos puntuales o continuos	Sólo salida de datos puntuales o continuos	N/A
Interfaz con bancos de pruebas ESM303 / 750 / 1500	Comunicación total, incluido el control desde el PC	Comunicación total, incluido el control desde el PC	Limitado a datos de fuerza, protección contra sobrecarga y puntos de ajuste de fuerza	N/A	No
Memoria de datos	5.000 lecturas, con salida	1.000 lecturas, con salida	50 lecturas, con salida	No	No
Borrado de la memoria de datos	Cualquier punto de datos individual, o borrar todos	Cualquier punto de datos individual, o borrar todos	Cualquier punto de datos individual, o borrar todos	N/A	N/A
Cálculos estadísticos y salida a PC	Máx., mín., media, desv. est., número de lecturas, con salida	Máx., mín., media, desv. est., número de lecturas, con salida	Máx., mín., media, desv. est., número de lecturas, con salida	N/A	N/A
Detección de rotura	Si	No	No	No	No
1er / 2º pico de detección	Si	No	No	No	No
Cadena de comandos de pedal programable	Si	No	No	No	No
Modo de promedio	Si	Si	No	No	N/A
Modo de disparo externo	Si	Si	No	No	No
Gráfico de barras de carga analógico en pantalla	Si	Si	Si	Si	No
Puntos de consigna (para indicación de correcto/incorrecto)	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	Sí, con indicadores alto/bajo, marcadores en gráfico de barras analógico y salidas	No
Protección mediante contraseña	Sí, para calibración y llaves individuales	Sí, para calibración y llaves individuales	No	No	No
Lecturas máximas siempre visualizadas	Si	Si	Si	Si	No (Debe seleccionarse el modo Pico))
Tonos audibles programables	Si	Si	Si	Si	No
Procedimiento de calibración	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)	Número configurable de puntos de datos (hasta 10 en cada dirección)
Salidas de sobrecarga	Pasadores específicos para tracción y compresión	Pasadores específicos para tracción y compresión	Pasadores específicos para tracción y compresión	No	N/A
Sobrecargas seguras	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)	200% del fondo de escala (la pantalla muestra una advertencia a partir del 110%)

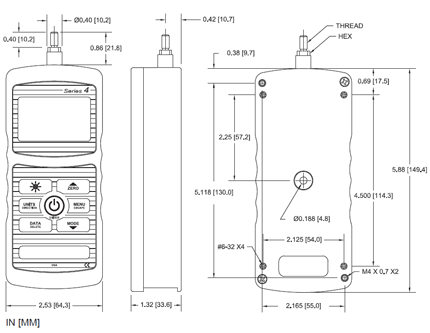

Los medidores de fuerza de la Serie-4, modelos M4-012 a M4-500, tienen las mismas dimensiones.

Todas las dimensiones están indicadas en pulgadas con las medidas métricas en (mm) detrás.

Precisión	±0,2% en toda la escala ±1 dígito
Frecuencia de la muestra	3.000 Hz
Fuente de alimentación	CA o batería recargable (NiMH). El indicador de batería baja aparece cuando el nivel de la batería es bajo, y el medidor se apaga automáticamente cuando la energía alcanza la etapa crítica.
Duración de la batería	Retroiluminación encendida: hasta 7 horas de uso continuo Luz de fondo apagada: hasta 24 horas de uso continuo
Unidades de medida	lbF,ozF,gF,kgF,N,kN,mN (depending on model)
Salida	USB / RS-232: Totalmente configurable hasta 115.200 baudios. Includes Gauge Control Language 2 for full computer control. Mitutoyo (Digimatic): BCD serie apto para todos los dispositivos Mitutoyo compatibles con SPC Analógico: ±1 VCD, ±0,25% del fondo de escala a capactiy Propósito general: Tres salidas de drenaje abierto, una entrada Puntos de ajuste: Tres líneas de drenaje abierto
Ajustes configurables	Filtros digitales, salidas, desconexión automática, ajustes predeterminados, tonos de teclas, alarmas sonoras, calibrado
Sobrecarga de seguridad	200% en toda la escala (la pantalla muestra "OVER" a partir del 110%)
Peso (calibre únicamente)	M4-012 – M4-100: 0,5 kg [1 lb] M4-200 – M4-500: 0,5 kg [1.2 lb]
Peso del envío	M4-012 - M4-100: 1,4 kg [3.0 lb] M4-200 - M4-500: 1,5 kg [3.2 lb]
Accesorios incluidos	Maletín de transporte, cincel, cono, ranura en V, gancho, plano, alargadera, adaptador de CA, batería, cable USB con controlador, software MESURgauge DEMO, certificado de calibrado cumpliendo las normas NIST con datos.
Garantía	3 Años

Productos

Artículo	Producto	Precio
132815	M4-012 Digital Force Gauge - 0,5 N	€ 1.818,00
132814	M4-025 Digital Force Gauge - 1,0 N	€ 1.818,00
132816	M4-05 Digital Force Gauge - 2,5 N	€ 1.097,00
132819	M4-2 Digital Force Gauge - 10 N	€ 914,00
132820	M4-5 Digital Force Gauge - 25 N	€ 914,00
132821	M4-10 Digital Force Gauge - 50 N	€ 914,00
132822	M4-20 Digital Force Gauge - 100 N	€ 914,00
132823	M4-50 Digital Force Gauge - 250 N	€ 914,00
132824	M4-100 Digital Force Gauge - 500 N	€ 914,00
132817	M4-200 Digital Force Gauge - 1000 N	€ 1.097,00
132818	M4-500 Digital Force Gauge - 2500 N	€ 1.097,00

Accesorios

Artículo	Producto	Precio
132825	Cable, serial, Series 7/5/4 to RS-232 DB-9	€ 73,00
132876	Cable, USB, Series 7/5/4/3 to PC	€ 28,00
132826	Replacement battery, 8.4V NiMH	€ 18,00
131954	AC1030 AC adapter/charger, 110V US	€ 41,00
131955	AC1031 AC adapter/charger, 220V Europe	€ 41,00
132878	AC1032 AC adapter/charger, 220V UK	€ 41,00
132879	AC1035 AC adapter/charger, 220V Australia	€ 41,00
134333	AC1052 Mounting plate, Mark-10 gauges, 0.12 - 500 lbF capacities (0.5 to 2,500 N)	€ 55,00
131956	AC1002 Double Handle Grips for Force Gauges Series 4/5/7	€ 133,00
126886	AC1002-1 Handle grip for Series 7/5/4 gauges, single grip	€ 124,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 652,00
136830	15-1005-5 MESURgauge Plus Load & Travel Analysis Software, 5 licenses	€ 2.580,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
