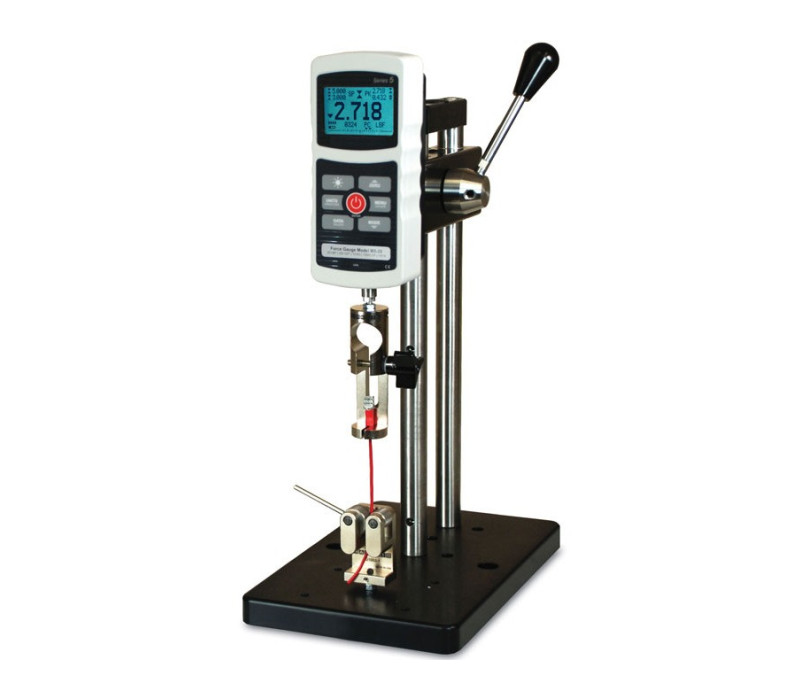

ES10 Banco de pruebas de medición de fuerzas accionado por palanca

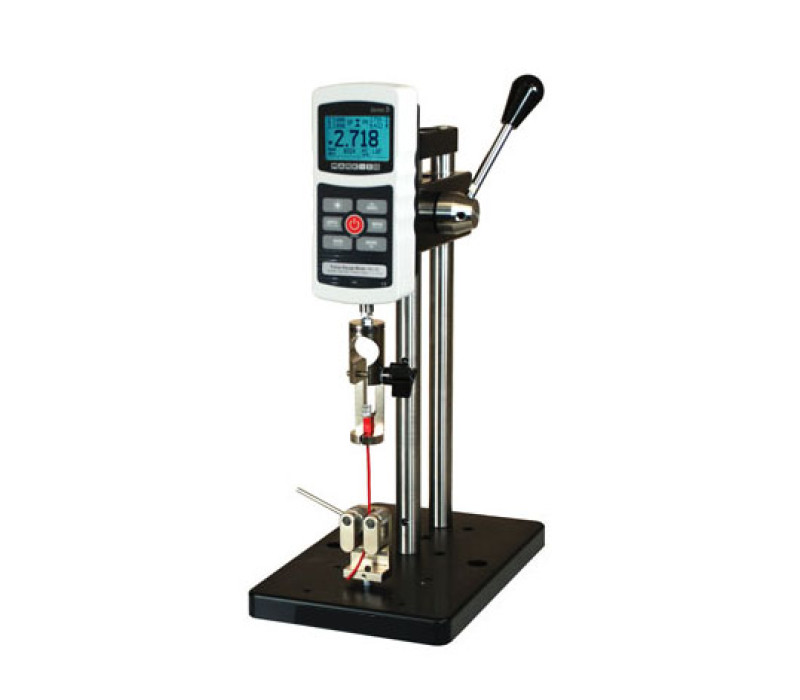

El banco de pruebas ES10 accionado por palanca es útil para ensayos rápidos de tracción y compresión. Aquí se muestra con el dinamómetro digital de la serie 5, la empuñadura de terminal de cable G1001 y la empuñadura de rodillo doble G1002.

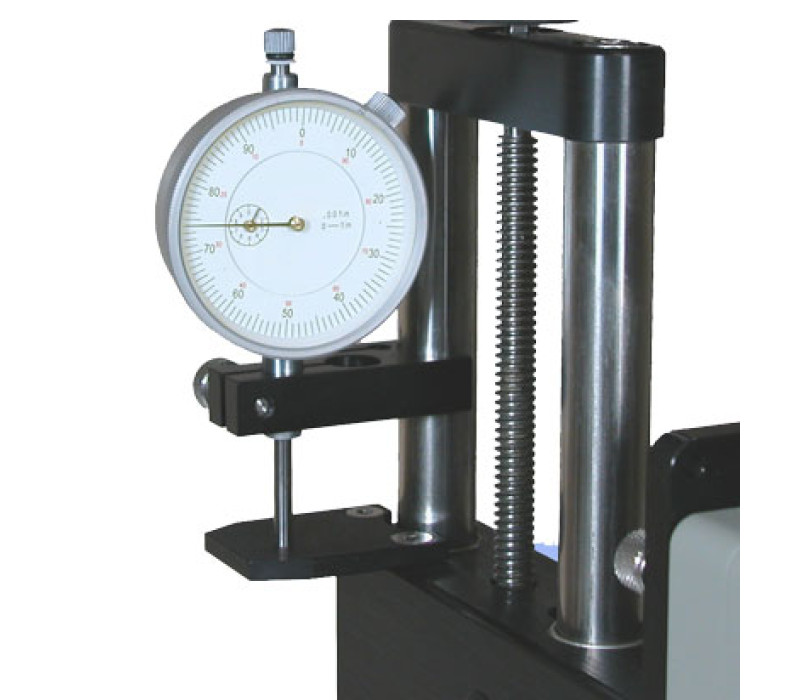

Opción de reloj comparador ES001 de 25 mm / 1". El juego de soportes también está disponible sin indicador.

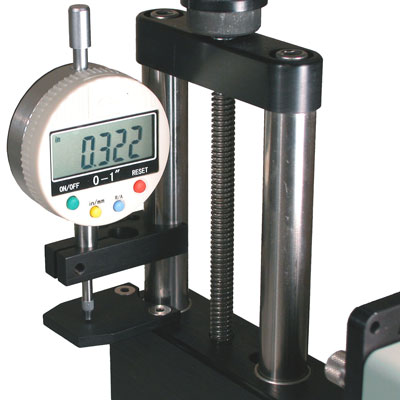

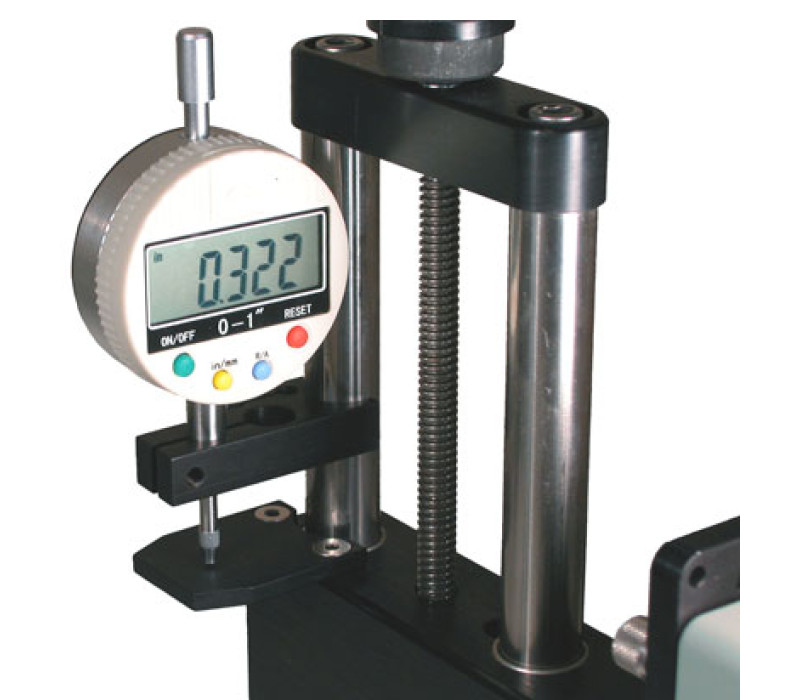

Opción de indicador de caída digital ES002 de 25 mm / 1". El juego de soportes también está disponible sin indicador.

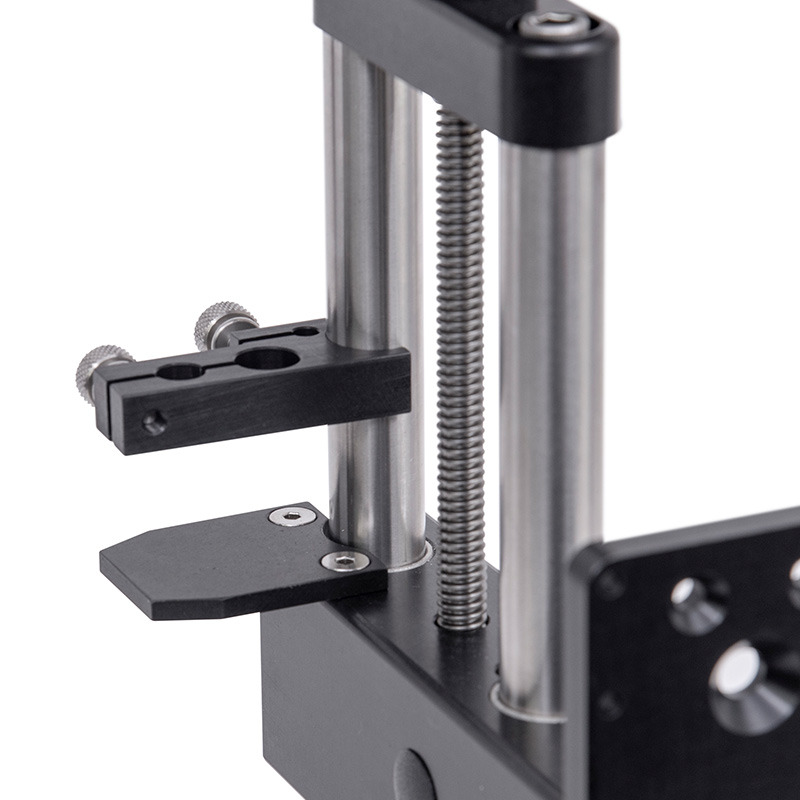

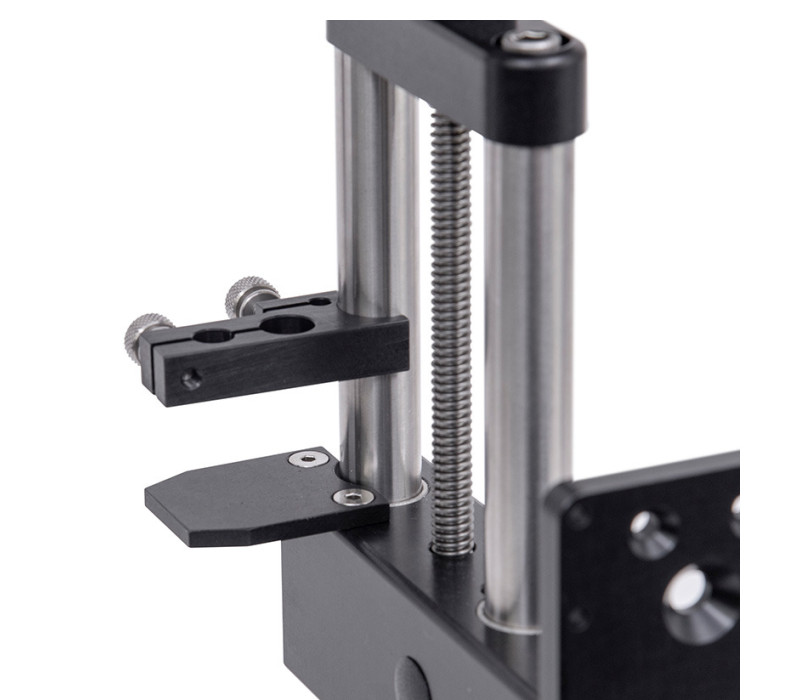

Kit opcional de montaje del indicador, excluido el indicador. Disponible con orificios de 8 mm y 9,5 mm de diámetro para el vástago del indicador.

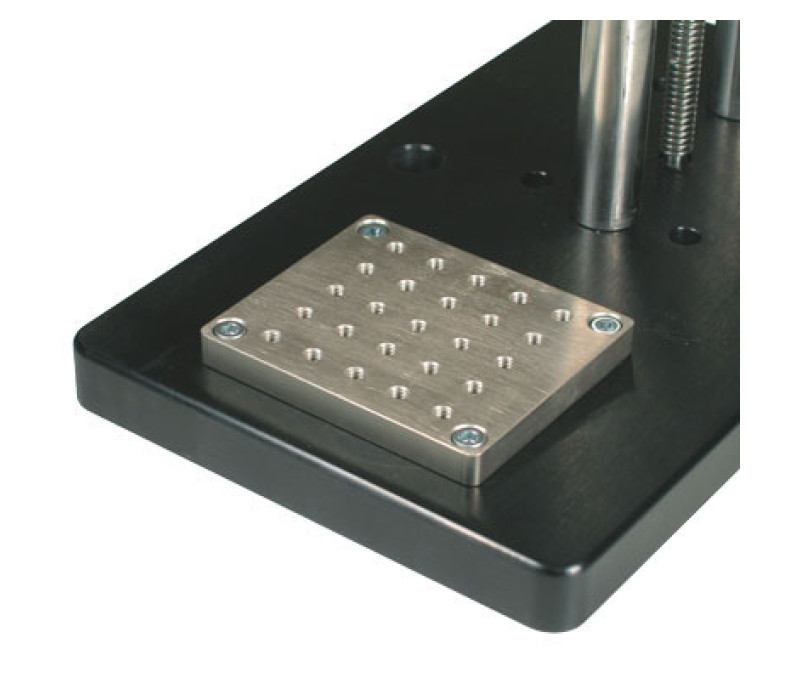

La placa de montaje opcional AC1060 contiene una matriz de orificios roscados para el agarre y el montaje de la fijación.

ES10 Banco de pruebas de medición de fuerzas accionado por palanca

Descubra el ES10, un banco de pruebas de compresión manual ideal para aplicaciones que requieren mediciones precisas y un uso eficiente del espacio. Este dispositivo es perfecto para pruebas de compresión y tensión con un rango de hasta 38 mm, adaptándose fácilmente a diversas muestras.

Características destacadas:

Capacidad y construcción: Diseñado para medir hasta 150 N, con un mecanismo de palanca ajustable para adaptarse a distintos tamaños de muestra.
Compatibilidad total: Compatible con dinamómetros Mark-10 y otros dispositivos, garantizando versatilidad y precisión.

Ventajas prácticas:

Compacto y portátil: Ideal para laboratorios con espacio limitado o aplicaciones móviles como auditorías de campo.
Usos diversos: Desde pruebas de activación de interruptores hasta ensayos de pelado, ofreciendo múltiples funcionalidades.

Contáctenos para obtener más información sobre cómo el banco de pruebas ES10 puede integrarse en sus procesos de control de calidad.

€ 807,00

Pedir ahora

El diseño compacto y ligero garantiza un manejo sencillo y una excelente adaptación a espacios reducidos.
Incluye orificios de montaje para una instalación estable y segura en banco de trabajo.
La palanca de carga se puede ajustar en tres posiciones, mejorando la facilidad de operación y flexibilidad.
Cuenta con una base grande con 5 orificios roscados #10-32 UNF para un montaje versátil de accesorios.
Opcionalmente, está disponible un kit de indicador de desplazamiento de 25,4 mm (1") para mejorar las capacidades de medición.
Compatible con nuestros durómetros de la serie HP, lo que amplía sus aplicaciones.
También se encuentran disponibles kits de montaje para dinamómetros de la competencia, proporcionando mayor versatilidad.

El Banco de Pruebas de Fuerza Manual ES10 incluye:

Juego de llaves Allen
Palanca de accionamiento
4 tornillos de fijación para el medidor de fuerza

Comparación de bancos de pruebas manuales

Modelo	Capacidad de fuerza	Recorrido máximo de prueba	Método de carga	Velocidad de desplazamiento	Espacio máximo para muestra
ES05	150N	38mm	Palanca con resorte	25,4mm por vuelta de palanca	223mm
ES10	500N	229mm	Palanca con resorte	26,7mm por vuelta de palanca	229mm
ES20	500N	229mm	Rueda manual superior	1,5mm por vuelta de rueda	229mm
ES30	1000N	330mm	Rueda manual lateral	1,3mm por vuelta de rueda	356mm
TSA750(H)	3750N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	330mm
TSC1000(H)	5000N	89mm	Rueda manual en línea	2,5mm por vuelta de rueda	Vertical 254mm Horizontal 330mm
TSF(H)	5000N	102mm	Rueda manual lateral	0,34mm por vuelta de rueda	Vertical: 356mm Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

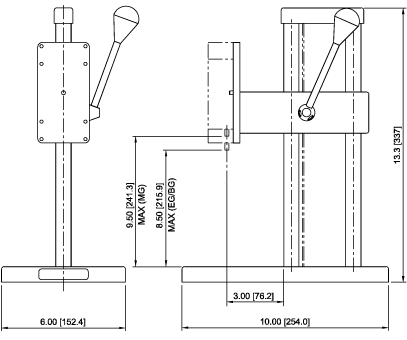

Medidas del Banco de pruebas de fuerza manual ES10

Todos los tamaños en pulgadas y (mm)

Vídeo

▶

Capacidad de carga:	500 N (50 kg / 100 lb)
Recorrido máximo:	229 mm (9")
Dimensiones:	152 mm x 254 mm x 338 mm (6" x 10" x 13,3") - An x Pr x Al
Método de carga:	Palanca (puede colocarse en 3 posiciones para facilitar la operación)
Velocidad de recorrido:	26,7 mm (1,05") por revolución de la palanca
Peso:	4,5 kg (10 lb)
Garantía:	3 años
Peso de envío:	5,4 kg (12 lb)

Productos

Artículo	Producto	Precio	Cantidad	Acción
126412	ES10 - Manual Test Stand - 100 lbF/500 N	€ 807,00

Accesorios

Artículo	Producto	Precio
131906	ES001 - Analog Dial indicator kit for ES10/ES20	€ 166,00
130406	ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm	€ 386,00
133347	ES001NI Set of brackets for indicator 9.5 mm dia. stem	€ 130,00
136791	ES001NI-8MM Set of brackets for indicator 8 mm dia. stem	€ 130,00
136882	AC1060 Base plate with matrix of threaded holes	€ 85,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
