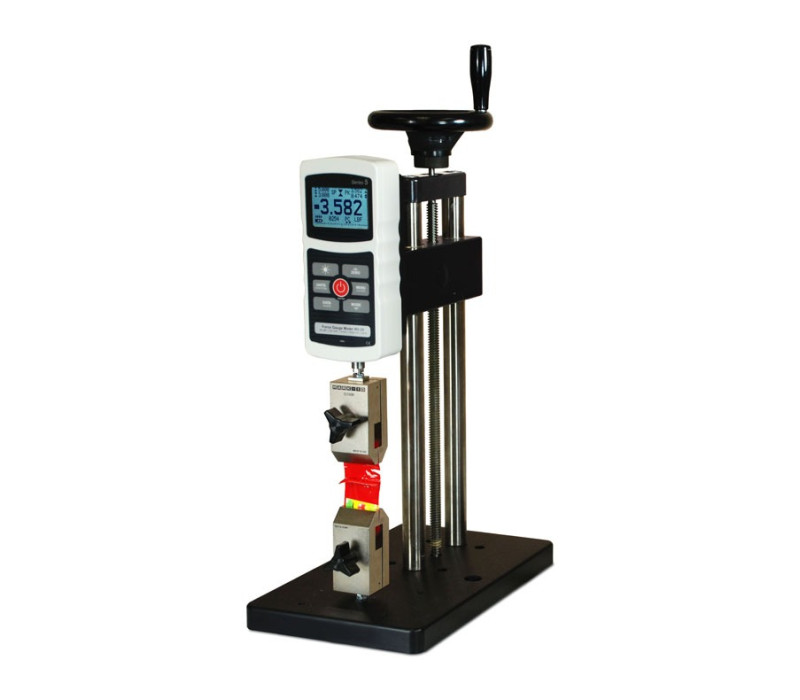

ES20 Banco de pruebas de fuerza manual con volante

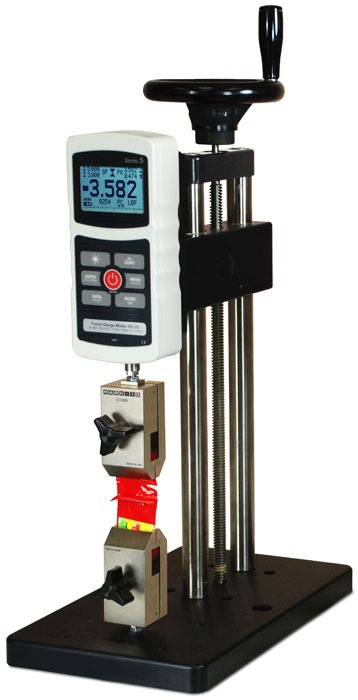

Descubra el ES20, un banco de pruebas de fuerza operado mediante volante, diseñado para proporcionar un control de movimiento superior en ensayos de tracción y compresión. Con una capacidad de hasta 500 N y un recorrido total de 229 mm, este equipo es ideal para una amplia variedad de aplicaciones en entornos con espacio limitado.

Características Destacadas:

  • Versatilidad y Precisión: Equipado con un volante que permite un ajuste fino del movimiento, asegurando resultados precisos y consistentes.
  • Diseño Compacto: Su peso ligero de solo 4,5 kg y su estructura compacta lo hacen perfecto para laboratorios y talleres con espacio reducido.

Funciones Avanzadas:

  • Amplia Compatibilidad: Perfecto para su uso con dinamómetros digitales Mark-10 y accesorios, facilitando la configuración de soluciones de prueba completas.
  • Opciones de Personalización: Disponible con kits para montar un indicador de desplazamiento, proporcionando flexibilidad en la medición y el seguimiento del movimiento.



Para más información sobre cómo el ES20 puede optimizar sus pruebas de fuerza, contáctenos.


Características

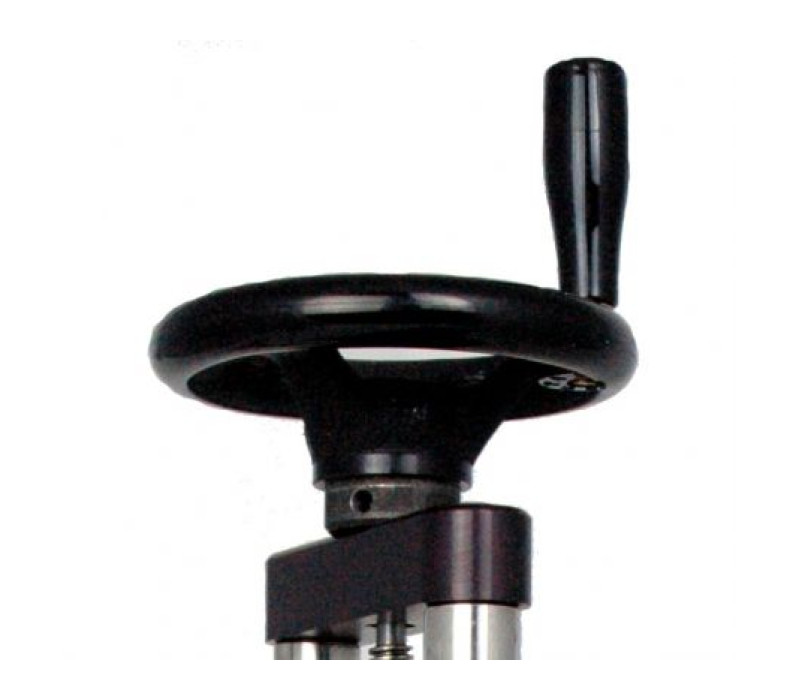

  • Operado mediante volante para un control preciso durante las pruebas.
  • Incluye orificios de montaje para una fijación segura y estable en el banco de trabajo.
  • Diseño compacto y ligero para una fácil manipulación y un uso eficiente del espacio.
  • Dispone de una amplia base con 5 orificios roscados #10-32, permitiendo un montaje versátil de accesorios.

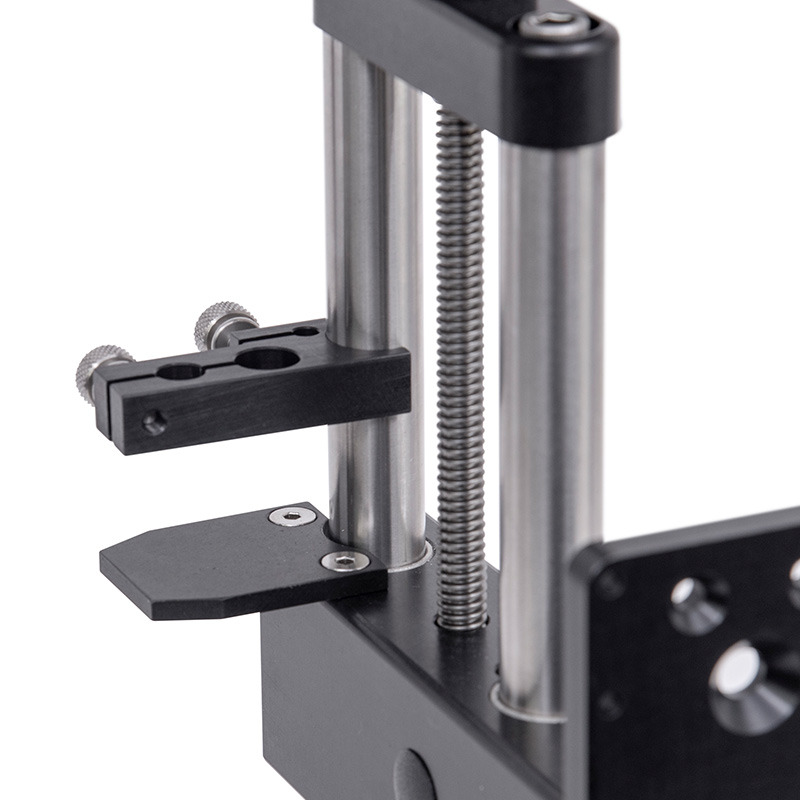

  • Kit opcional de indicador de desplazamiento de 25,4 mm disponible para mejorar la precisión de las mediciones.
  • Compatible con todos los dinamómetros, accesorios y mordazas de Mark-10, asegurando una amplia usabilidad.
  • También disponibles kits de montaje para dinamómetros de otras marcas, ofreciendo mayor flexibilidad para diversas necesidades de prueba.

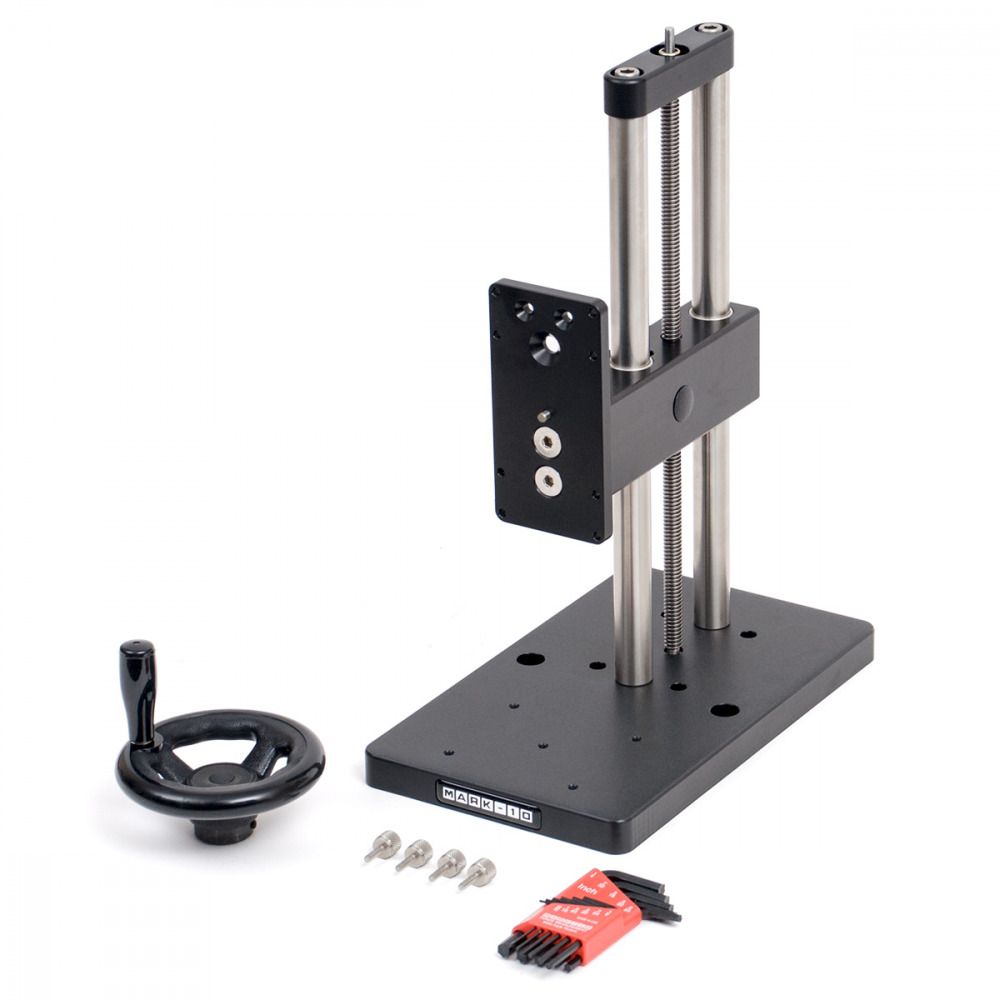

Kit completo

El banco de pruebas manual de fuerza ES20 incluye:

  • Juego de llaves Allen

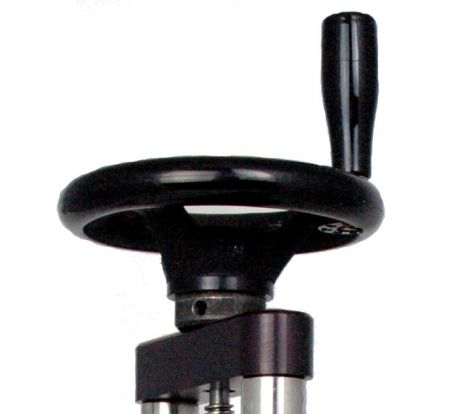

  • Volante manual
  • 4 tornillos de sujeción para el dinamómetro


Comparación de bancos de pruebas manuales
ModeloCapacidad de fuerzaRecorrido máximo de pruebaMétodo de cargaVelocidad de desplazamiento Espacio máximo para muestra
ES0550N229mmPalanca con resorte25,4mm por vuelta de palanca229mm
ES10500N229mmPalanca con resorte26,7mm por vuelta de palanca 229mm
ES20500N229mmRueda manual superior 1,5mm por vuelta de rueda 229mm
ES301000N330mmRueda manual lateral 1,3mm por vuelta de rueda 356mm
TSA750(H)3750N95mm (con topes de recorrido)
152 (sin topes de recorrido)
Palanca con cremallera y piñón, ajustable en incrementos de 30° 76,2mm por vuelta de palanca Vertical: 267mm
Horizontal: 368mm
TSB100500N95mm (con topes de recorrido)
152 (sin topes de recorrido)
Palanca con cremallera y piñón, ajustable en incrementos de 30° 76,2mm por vuelta de palanca 330mm
TSC1000(H)5000N89mmRueda manual en línea 2,5mm por vuelta de rueda Vertical 254mm
Horizontal 330mm
TSF(H)5000N102mmRueda manual lateral 0,34mm por vuelta de rueda Vertical: 356mm
Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios.
- Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20.
- Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

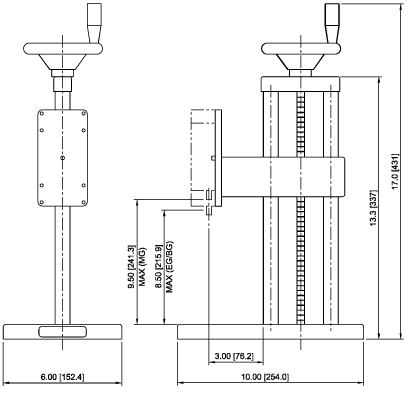

Dimensiones

Dimensiones-ES20


Medidas del Banco de pruebas de fuerza manual ES20

Todos los tamaños en pulgadas y (mm)


Productos relacionados

Series-3 Medidor de fuerza digital


  • Frecuencia de muestreo de 2.000 Hz de alta velocidad
  • Salida de datos USB de puntos de datos continuos o individuales
  • Tamaño ultra compacto

Más detalles

Series-3  Medidor de fuerza digital

Series-4 Medidores de fuerza digitales avanzados


  • Frecuencia de muestra de 3.000 Hz de alta velocidad
  • USB, RS-232, Mitutoyo y salidas analógicas
  • Gran pantalla gráfica retroiluminada

Más detalles

Series-4  Medidores de fuerza digitales avanzados

Series-5 Medidor de fuerza digital avanzado


  • 3 Años de garantía
  • ±0,1% de precisión
  • Frecuencia de la muestra máxima de 7.000 Hz de alta velocidad

Más detalles

Series-5  Medidor de fuerza digital avanzado

Accesorios

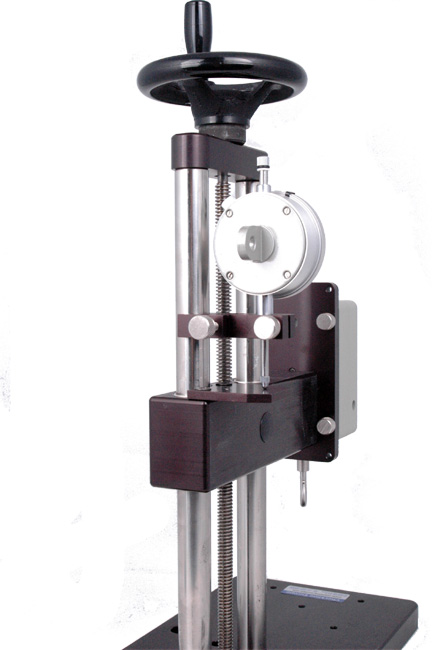

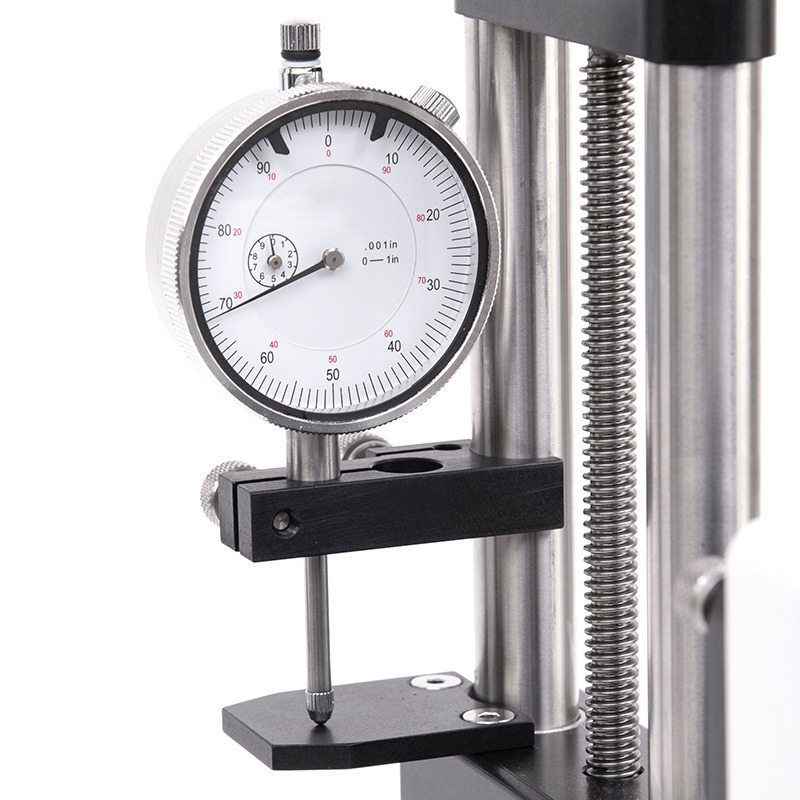

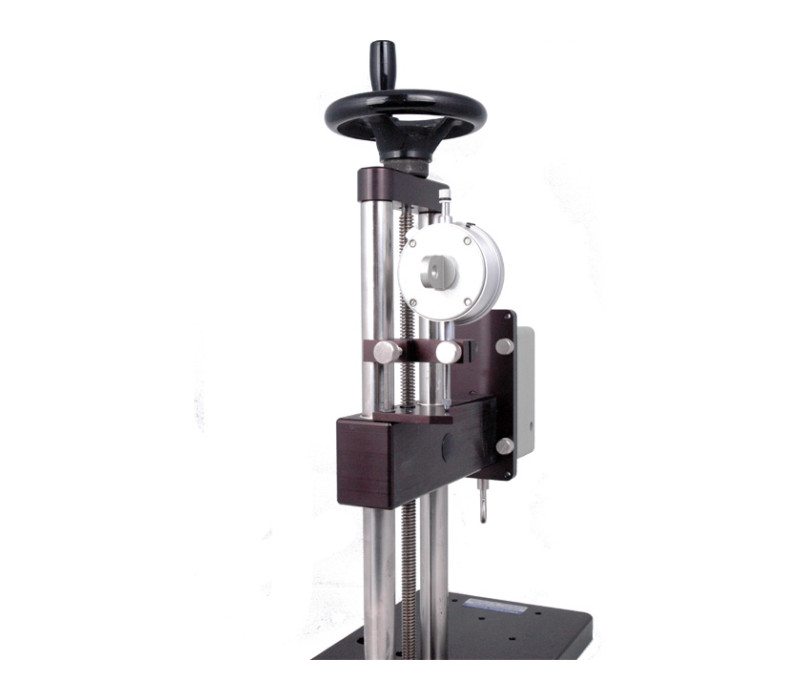

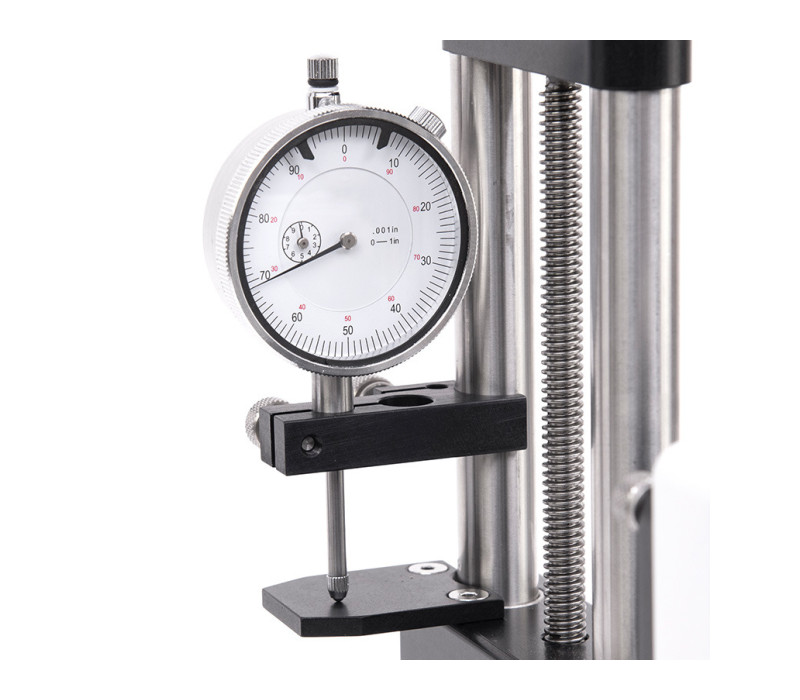

ES001 Esfera comparador / Medidor de distancia


  • Muestra hasta 1" de desplazamiento
  • Resolución de 0,001

Más detalles

ES001 Esfera comparador / Medidor de distancia 126739

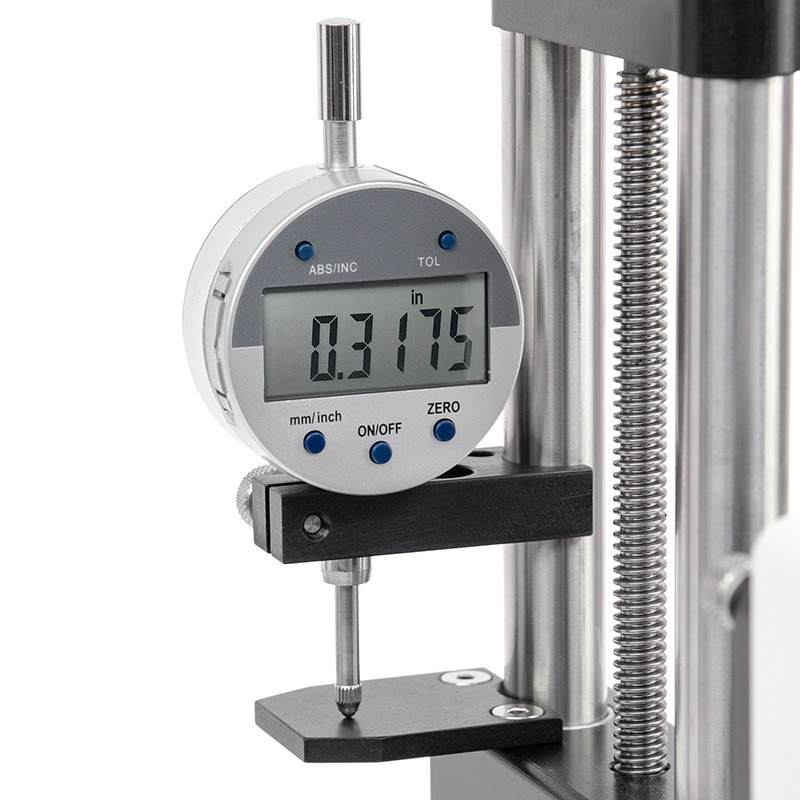

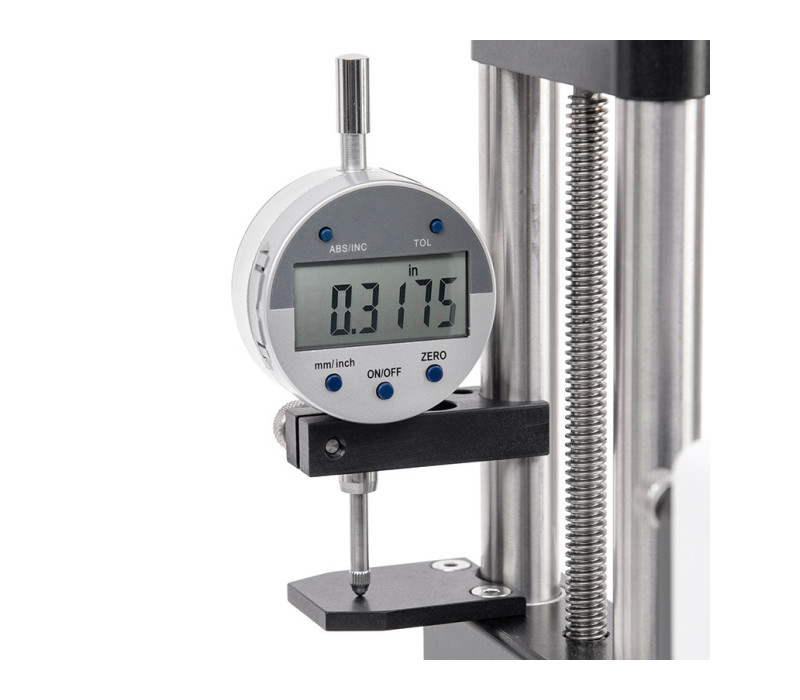

ES002 Indicador digital / Medidor de distancia


  • Muestra hasta 1" (25,4 mm) de desplazamiento
  • Resolución de 0,0005" (0,01 mm)

Más detalles

ES002 Indicador digital / Medidor de distancia 126740

Categoría Adjuntos Mark-10


Más detalles

Categoría Adjuntos Mark-10 0

Vídeo


Especificaciones

Capacidad de carga:500 N (50 kg / 100 lb)
Recorrido máximo:229 mm (9")
Método de carga:Volante manual montado en la parte superior
Velocidad de desplazamiento:2,1 mm (0,083") por revolución
Dimensiones:152 mm x 254 mm x 431 mm (6" x 10" x 13,3") - An x Pr x Al
Peso:4.5 kg (10 lb)
Peso de envío:5,4 kg (12 lb)
Garantía:3 Años

Comprar ahora

Producto

Producto
Precio
Cantidad
126389
ES20 - Manual Test Stand - 100 lbF/500 N
€ 906,00

Accesorios

Producto
Precio
Cantidad
131906
ES001 - Analog Dial indicator kit for ES10/ES20
€ 169,00
130406
ES002 - Digital indicator kit for ES10/ES20, 1" / 25 mm
€ 395,00
133347

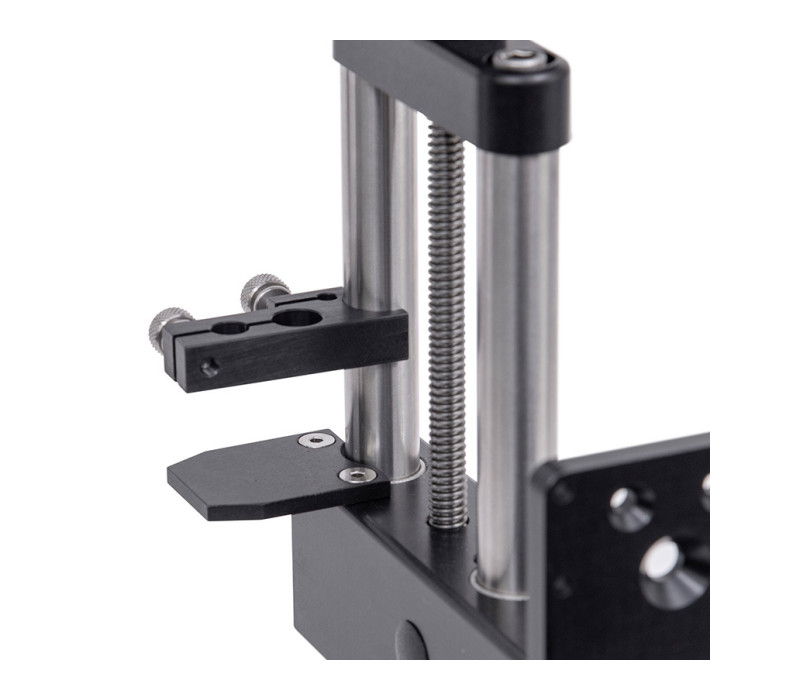

ES001NI Set of brackets for indicator 9.5 mm dia. stem
€ 140,00
136791
ES001NI-8MM Set of brackets for indicator 8 mm dia. stem
€ 140,00
136882

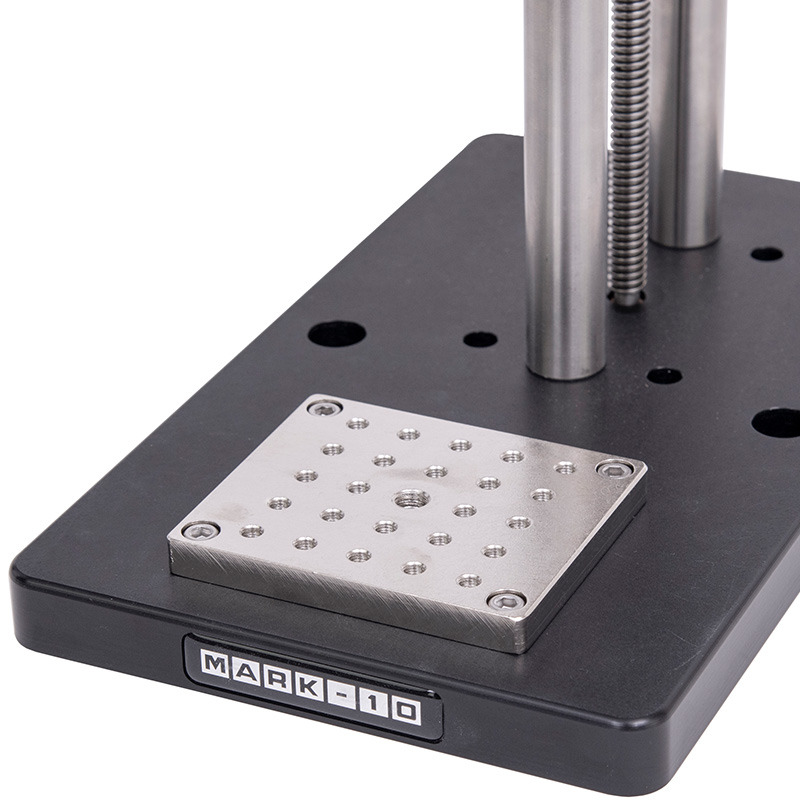

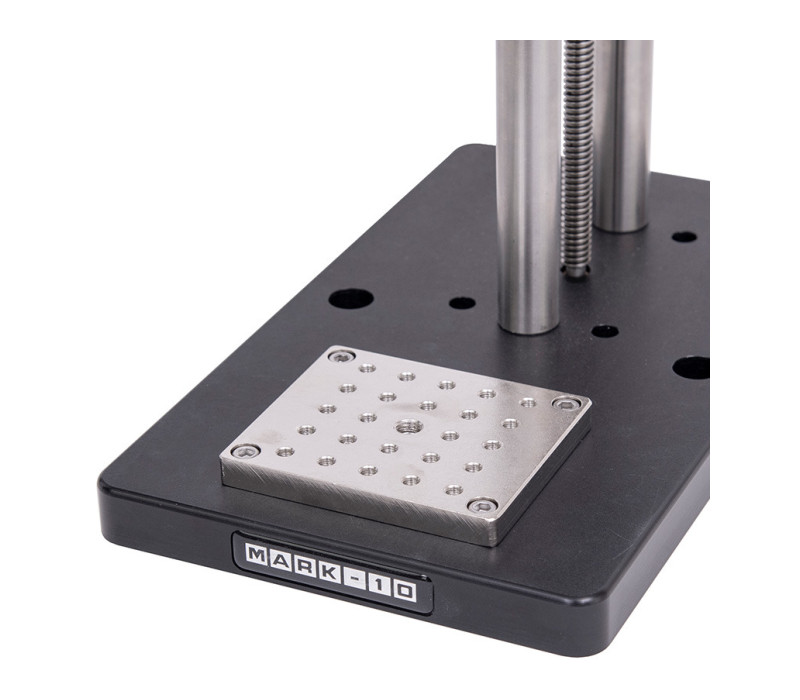

AC1060 Base plate with matrix of threaded holes
€ 92,00
137692
M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6
€ 106,00
Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad: Disponible: 1 - 3 días, Plazo de entrega: 1 - 3 semanas., Solicitud de pedido especial
