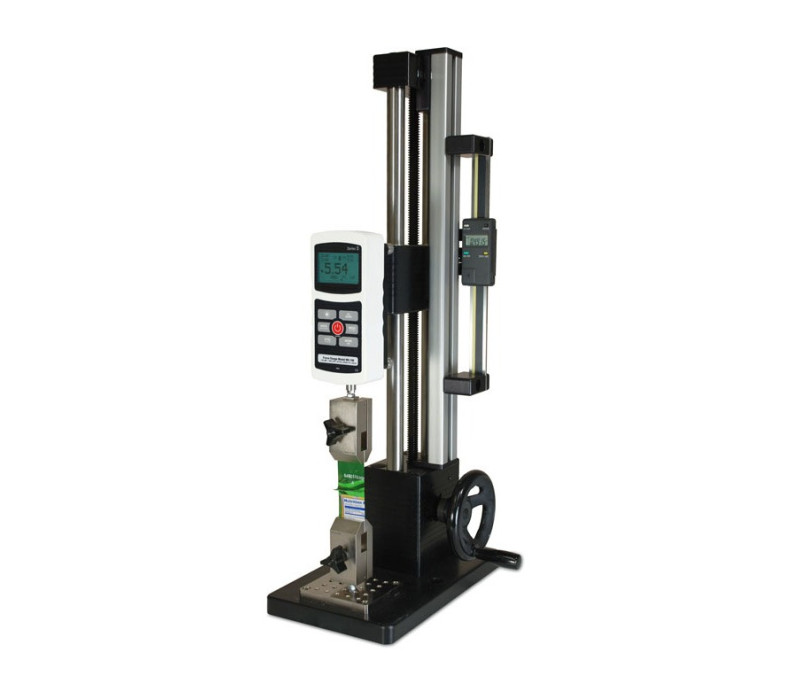

ES30 Banco de pruebas de volante de precisión manual

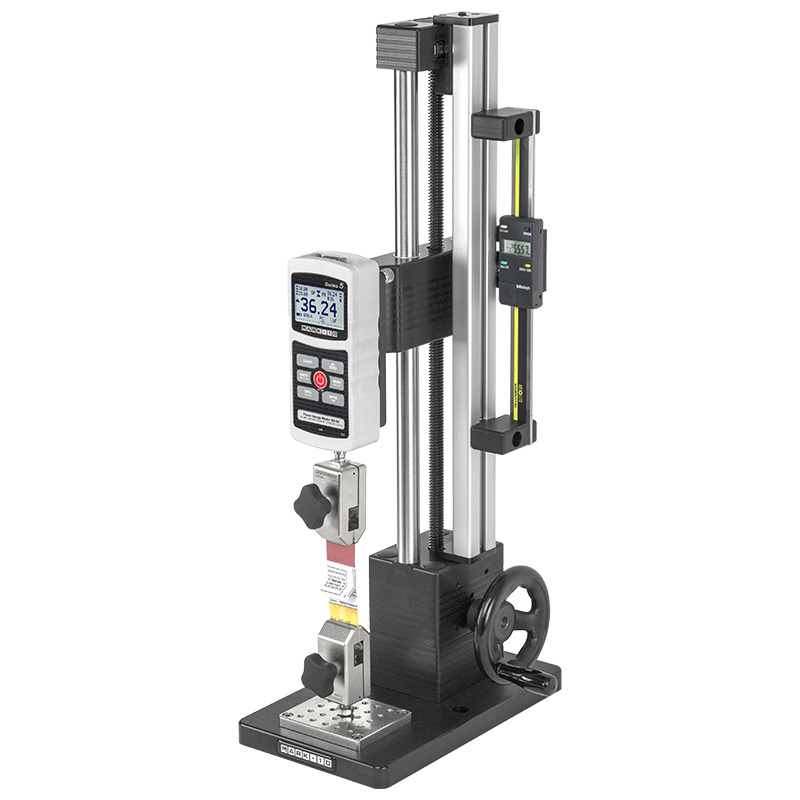

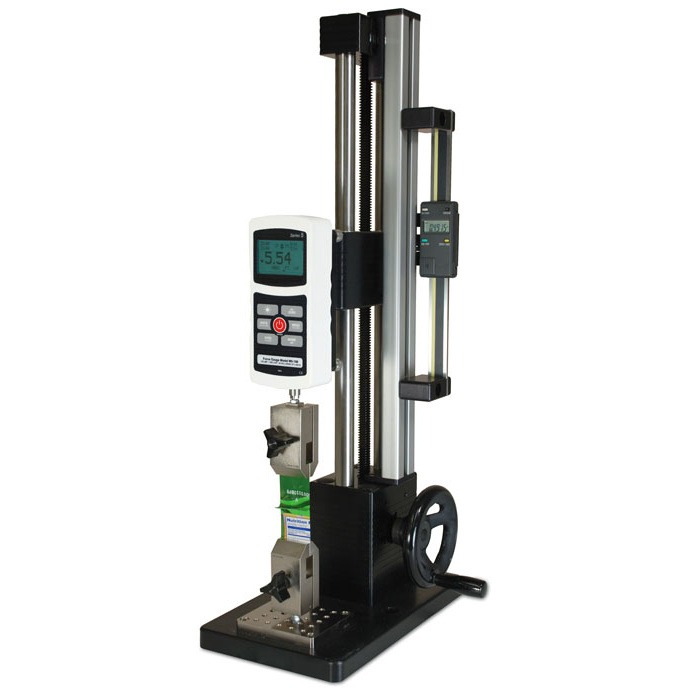

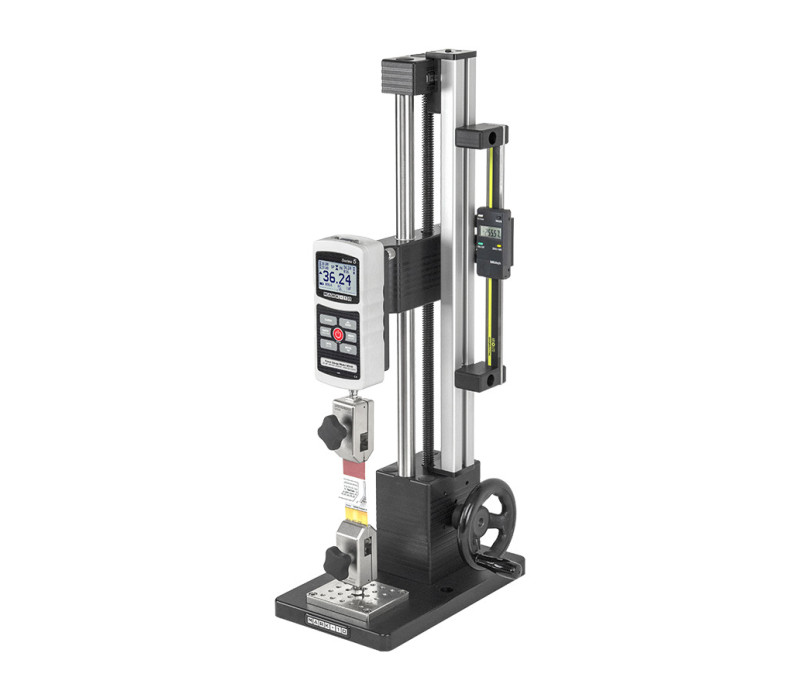

El banco de pruebas manual ES30 cuenta con un volante lateral ergonómico y una capacidad de 1 kN. Aquí se muestra con un dinamómetro digital de la serie 5 y un par de mordazas para película y papel G1008. Y equipado con la pantalla de desplazamiento digital opcional ESM001 de 150 mm.

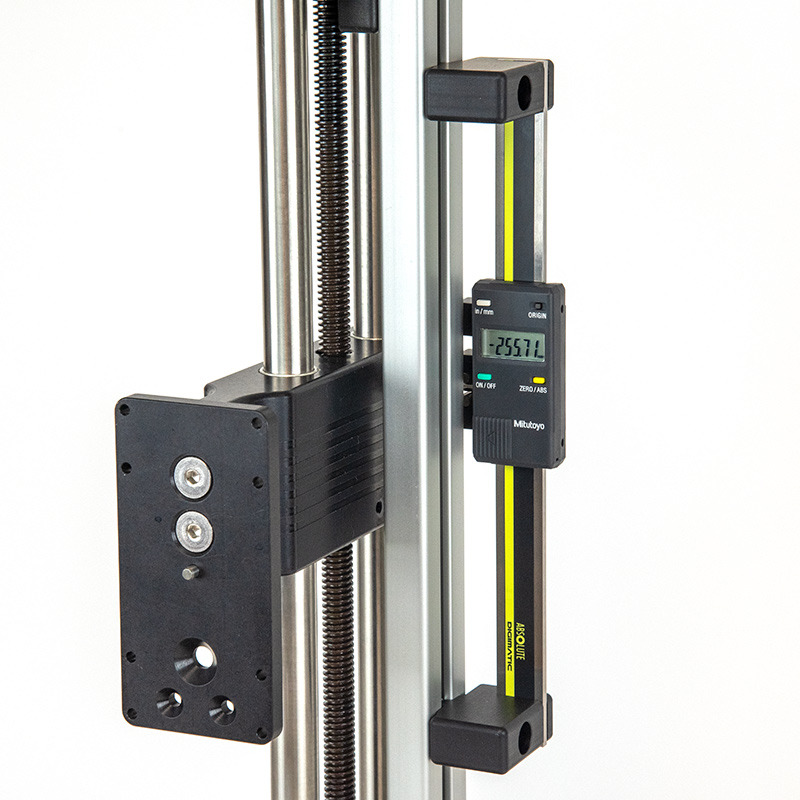

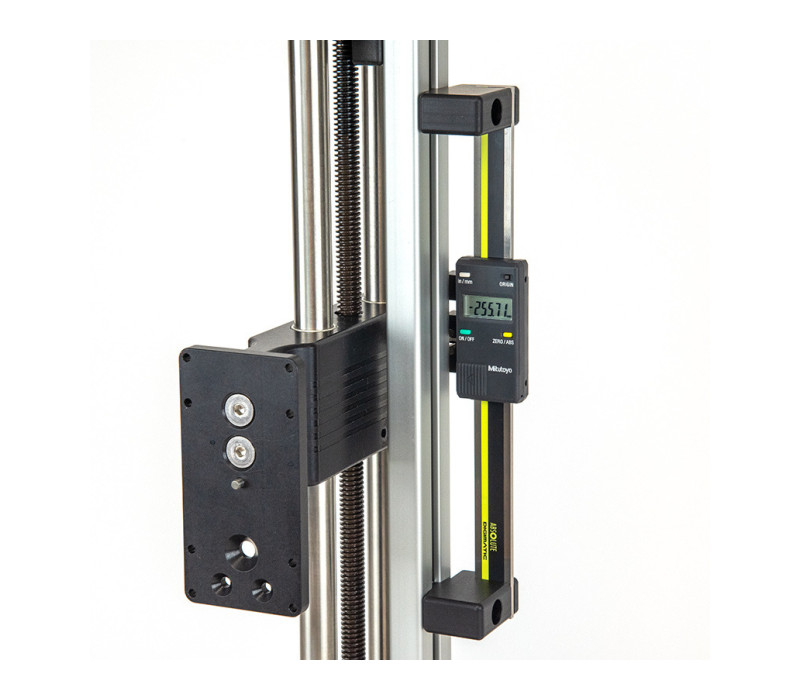

La opción de visualización digital del recorrido es útil para aplicaciones como ensayos de tracción y pruebas de muelles. Hay disponible una amplia gama de adaptadores, incluso para calibres de fabricantes.

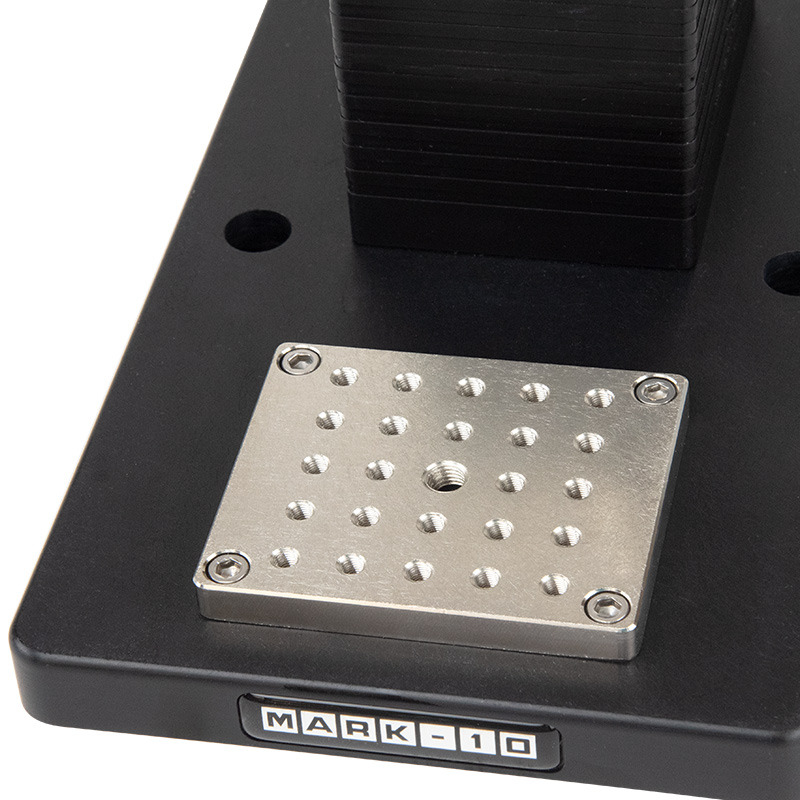

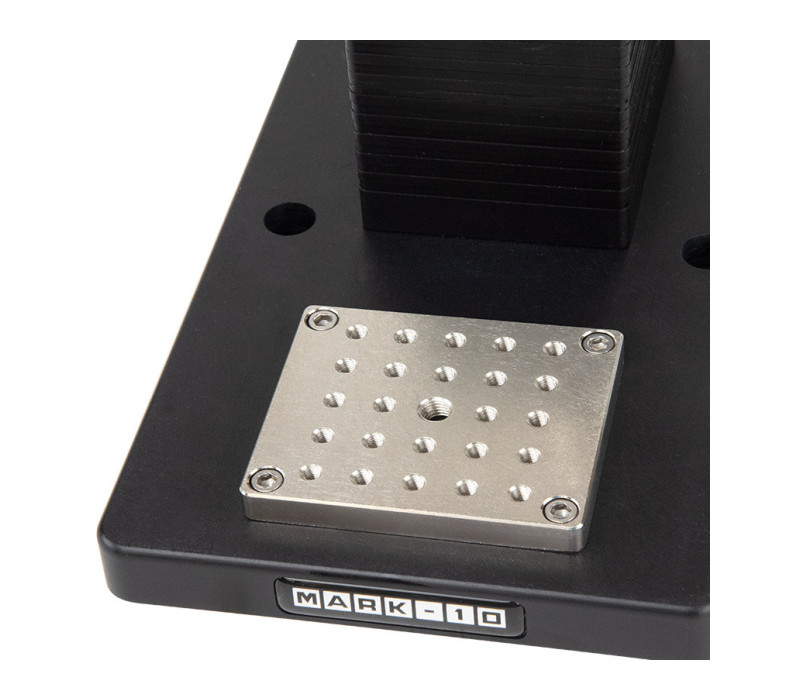

La placa de montaje AC1060 contiene una matriz de orificios roscados para el agarre y el montaje de la fijación.

ES30 1000N Banco de pruebas con volante de precisión

Descubra el ES30, un banco de pruebas manual diseñado para ensayos de tracción y compresión, con una capacidad de hasta 1000 N y un recorrido de 330 mm. Este modelo es ideal para una amplia variedad de aplicaciones gracias a su volante manual que permite un control preciso del movimiento y su diseño modular que ofrece configuraciones versátiles.

Características clave:

Capacidad y Alcance: Soporta hasta 200 lbF con un recorrido máximo de aproximadamente 13 pulgadas, dependiendo del equipo utilizado.
Operación Manual Eficiente: Equipado con un volante lateral para pruebas precisas y repetibles, ajustable en diversas configuraciones.

Funciones Especiales:

Compatibilidad Ampliada: Compatible con cualquier dinamómetro Mark-10 y una variedad de accesorios de sujeción para configurar una solución completa de pruebas.
Opciones de Personalización: Incluye pantallas digitales de desplazamiento y extensiones de columna para acomodar muestras de distintos tamaños.

Descubra más sobre cómo el banco de pruebas ES30 puede ser una solución efectiva para sus necesidades de medición, contáctenos.

€ 1.245,00

Pedir ahora

Adecuado para pruebas de tracción y compresión, permitiendo realizar diversos tipos de ensayos.
Incluye orificios de montaje para una fijación segura en banco de trabajo, mejorando la estabilidad durante el uso.
El diseño modular permite un uso flexible: la base es desmontable para integrarse en un sistema más grande o adaptarse a opciones de montaje alternativas.
Capacidad máxima de carga de 1 kN (100 kg / 200 lb), adecuada para una amplia gama de aplicaciones de prueba.
Cuenta con una base desmontable con 25 orificios roscados #10-32, lo que permite una fijación versátil de accesorios.
Fácilmente actualizable a un banco de pruebas motorizado mediante la instalación de un kit de accionamiento por motor, proporcionando mayor funcionalidad.
Incluye una garantía de 3 años, asegurando fiabilidad y un servicio prolongado.

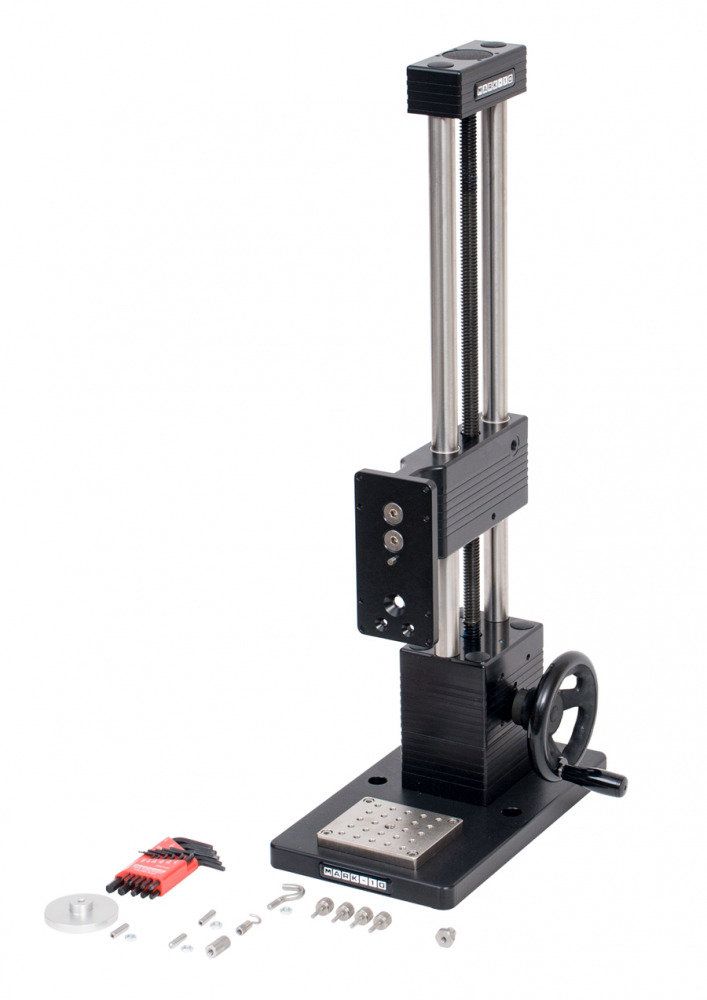

El banco de pruebas manual ES30 se suministra con los siguientes accesorios:

G1009: Placa de compresión de 2” de diámetro.
G1028: Gancho pequeño.
G1030: Adaptador de rosca, 5/16-18M a #10-32F.
G1038: Gancho mediano.
G1039: Acoplamiento, #10-32F/F.
Volante manual.
4 tornillos de sujeción para medidor de fuerza.
Juego de llaves Allen.

Comparación de bancos de pruebas manuales

Modelo	Capacidad de fuerza	Recorrido máximo de prueba	Método de carga	Velocidad de desplazamiento	Espacio máximo para muestra
ES05	150N	38mm	Palanca con resorte	25,4mm por vuelta de palanca	223mm
ES10	500N	229mm	Palanca con resorte	26,7mm por vuelta de palanca	229mm
ES20	500N	229mm	Rueda manual superior	1,5mm por vuelta de rueda	229mm
ES30	1000N	330mm	Rueda manual lateral	1,3mm por vuelta de rueda	356mm
TSA750(H)	3750N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	330mm
TSC1000(H)	5000N	89mm	Rueda manual en línea	2,5mm por vuelta de rueda	Vertical 254mm Horizontal 330mm
TSF(H)	5000N	102mm	Rueda manual lateral	0,34mm por vuelta de rueda	Vertical: 356mm Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

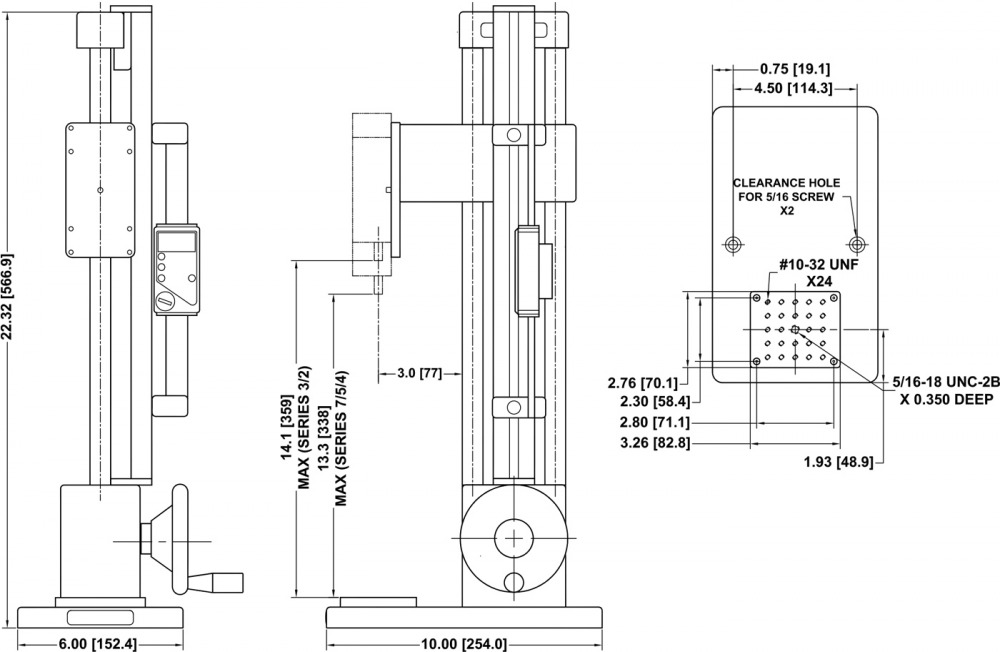

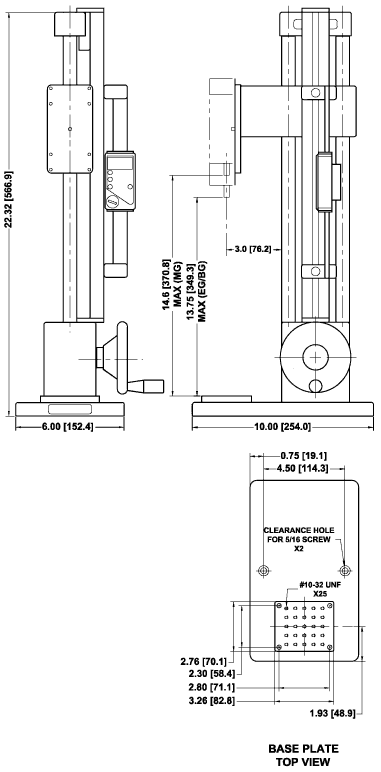

Medidas del Banco de pruebas de fuerza manual ES30

Todos los tamaños en pulgadas y (mm)

Vídeo

▶

Capacidad de carga:	1000 N (1kN / 100 kg / 200 lb)
Recorrido máximo:	330 mm (13"), extensiones disponibles de 150 mm, 300 mm y 600 mm
Velocidad de desplazamiento:	1,27 mm (0,05") / por revolución del volante
Accesorios incluidos:	gancho pequeño, gancho mediano, placa de compresión de 2” de diámetro y tornillos de sujeción para el medidor
Dimensiones:	152 mm x 254 mm x 567 mm
Peso	7.7 kg (17 lb)
Peso de envío:	10.4 kg (23 lb)
Garantía:	3 Años

Productos

Artículo	Producto	Precio	Cantidad	Acción
126413	ES30 - Manual Test Stand - 200 lbF/1 kN	€ 1.245,00

Accesorios

Artículo	Producto	Precio
135876	ESM001 - Digital Travel Display for ES30, 6" / 150 mm	€ 904,00
130489	ESM004 - Digital Travel Display for ES30, 12" / 300 mm	€ 1.745,00
131837	ESM003-1 Column extension for ES30, 6” / 150 mm	€ 174,00
131838	ESM003-2 Column extension for ES30, 12” / 300 mm	€ 202,00
131839	ESM003-3 Column extension for ES30, 24” / 600 mm	€ 253,00
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00
137692	M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6	€ 106,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
