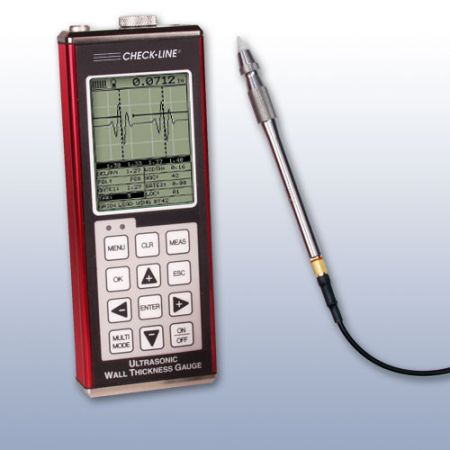

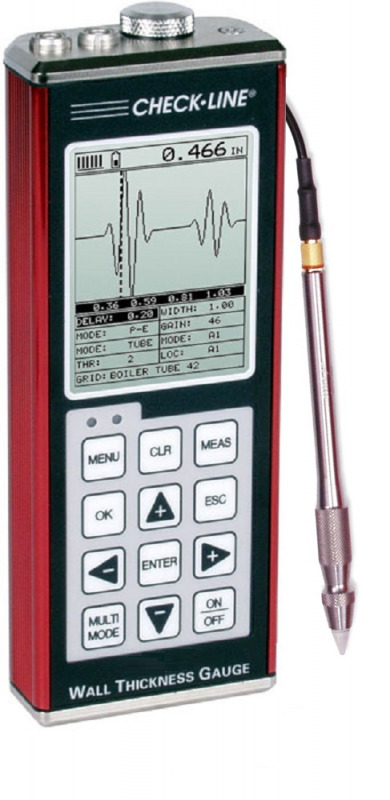

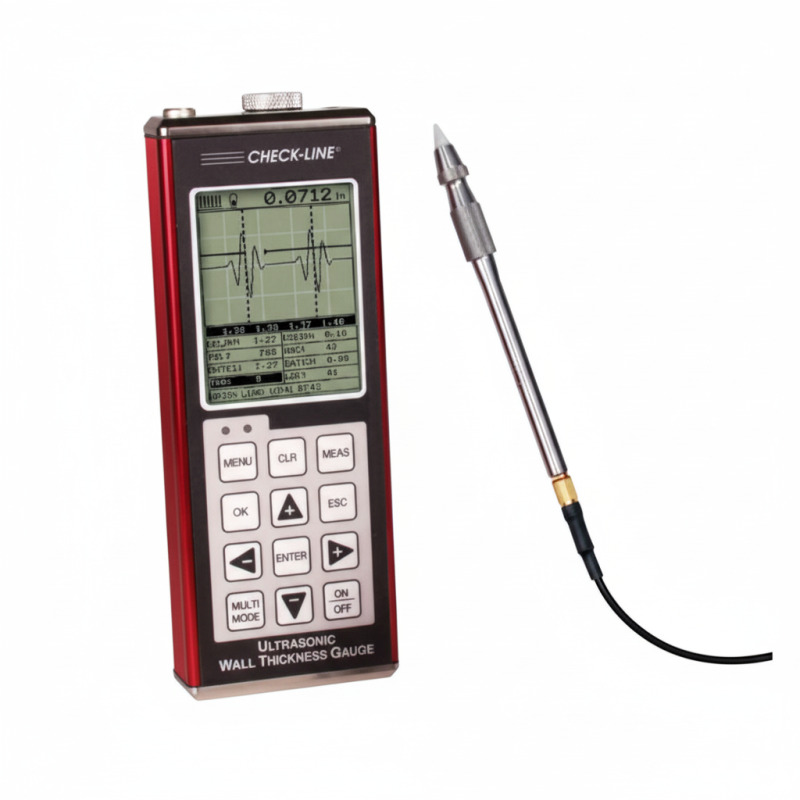

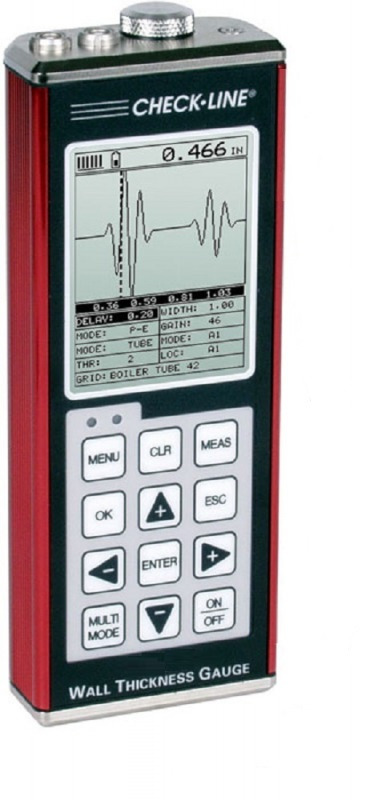

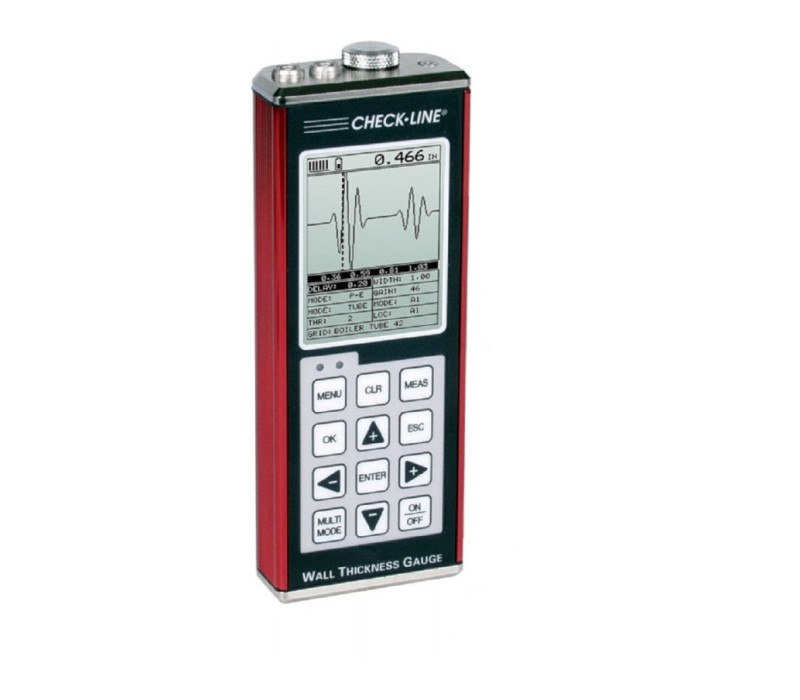

Términos técnicos
Velocidad del material (Calibración del material): La velocidad a la que las ondas ultrasónicas se propagan a través de un material. Cada material tiene una velocidad específica, que el medidor utiliza para calcular el espesor multiplicando la velocidad por el tiempo medido y dividiendo el resultado entre dos. Una calibración precisa requiere establecer la velocidad correcta del sonido en el material de prueba. Dado que la velocidad cambia con la temperatura, es importante calibrar el medidor lo más cerca posible de la temperatura del entorno de medición.
|
Mediciones Pulse-Echo: En este modo, el transductor emite un pulso ultrasónico que se refleja en la pared posterior del material y regresa. El tiempo de retardo se utiliza para calcular el espesor total—desde la sonda hasta la pared posterior.
Cuando hay recubrimientos presentes, se mide el espesor total (recubrimiento + material base). Como la mayoría de recubrimientos tienen una velocidad del sonido mucho menor (a menudo < 50%), los recubrimientos más gruesos pueden afectar considerablemente la precisión.
Los transductores de contacto directo también presentan una zona muerta más grande cerca de la superficie, reduciendo su precisión en aplicaciones de pared delgada.
Mediciones Echo-Echo: Este modo mide el tiempo entre dos ecos de pared posterior, ignorando la capa de recubrimiento. Proporciona una lectura más precisa del material base cuando hay recubrimientos. El modo Echo-Echo requiere un transductor de alta amortiguación y está limitado en espesor mínimo y máximo medible en comparación con el modo Pulse-Echo.
Mediciones Echo-Echo-Verify: También conocido como modo de triple eco, utiliza ecos adicionales para confirmar la precisión de la medición, ideal en aplicaciones que requieren validación meticulosa de datos.
|
 |

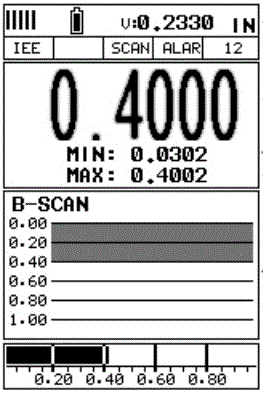

Modo de escaneo de alta velocidad: Permite un escaneo rápido en grandes superficies con hasta 140 mediciones por segundo. La pantalla se actualiza a 25 Hz, lo que ayuda a detectar eficientemente los puntos de espesor mínimo.
Modo de alarma por límites: Permite establecer límites máximo y mínimo para recibir alertas visuales y sonoras cuando las mediciones están fuera del rango aceptable. Ideal para control de calidad rápido.
Modo diferencial: Muestra la desviación respecto a un valor nominal definido por el usuario. Esta función es esencial para el control de tolerancias en fabricación e identificación de pérdida de material o corrosión.
Velocímetro (Modo VX): Convierte el medidor en un medidor dedicado de velocidad, mostrando la velocidad del sonido en m/s. Útil para caracterización básica de materiales como nodularidad o dureza en función de los valores de velocidad.
Ganancia ajustable: La serie TI-007X ofrece amplificación de señal flexible mediante Ganancia Manual, Control Automático de Ganancia (AGC) y Ganancia Dependiente del Tiempo (TDG), asegurando visibilidad de ecos en diferentes materiales y espesores de pared.

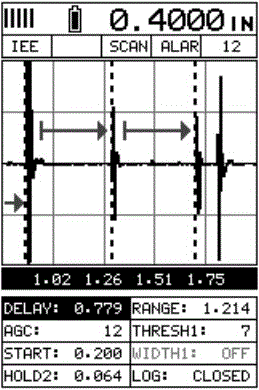

Ganancia dependiente del tiempo (TDG): En los modos Echo-Echo o Echo-Echo-Verify, las amplitudes de los ecos disminuyen naturalmente con el tiempo. La TDG compensa este efecto aumentando gradualmente la ganancia, manteniendo una visibilidad constante de los ecos para lecturas más precisas.

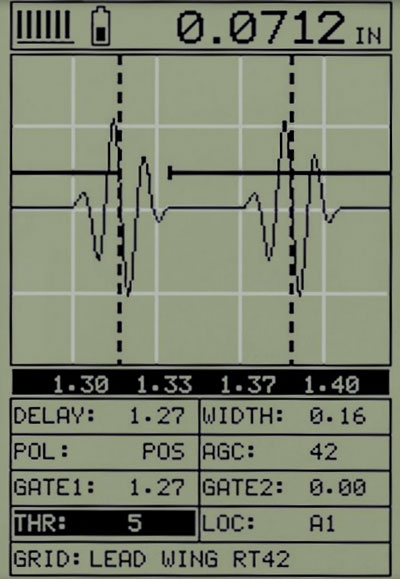

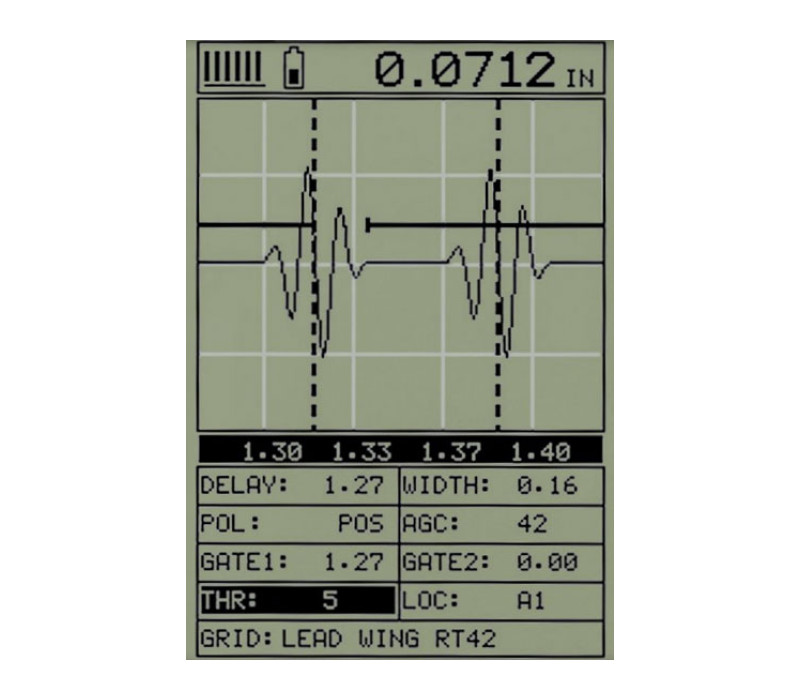

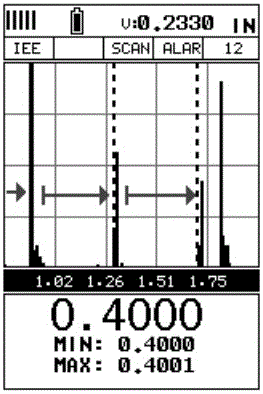

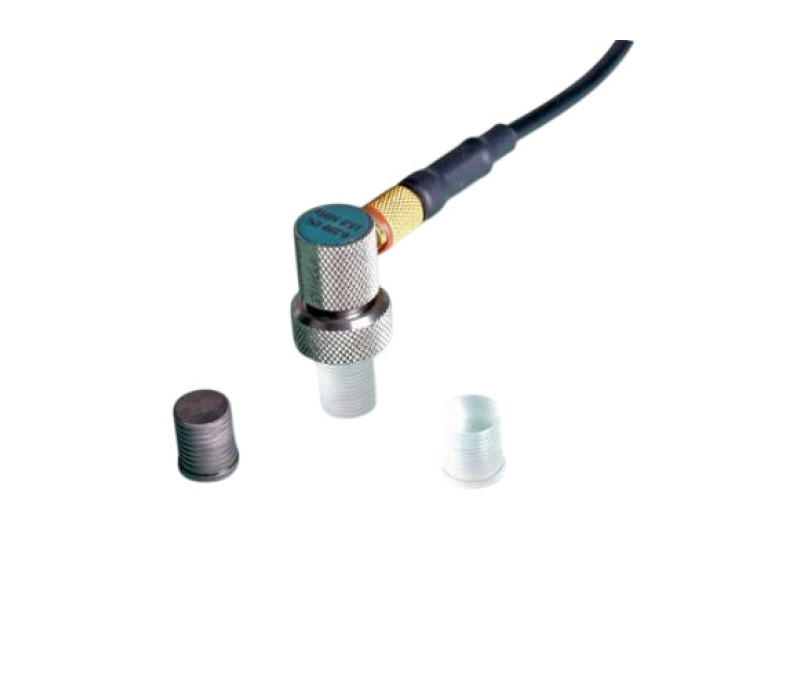

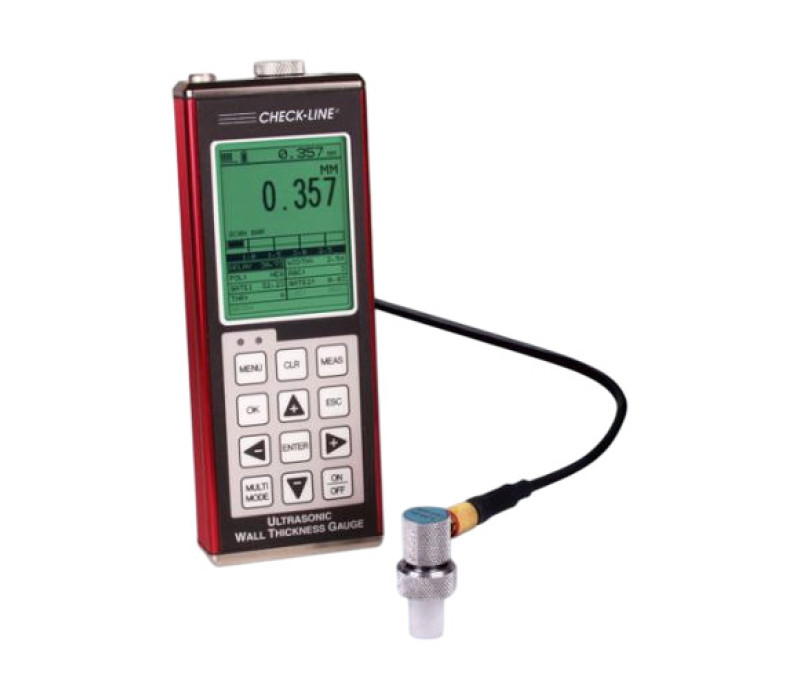

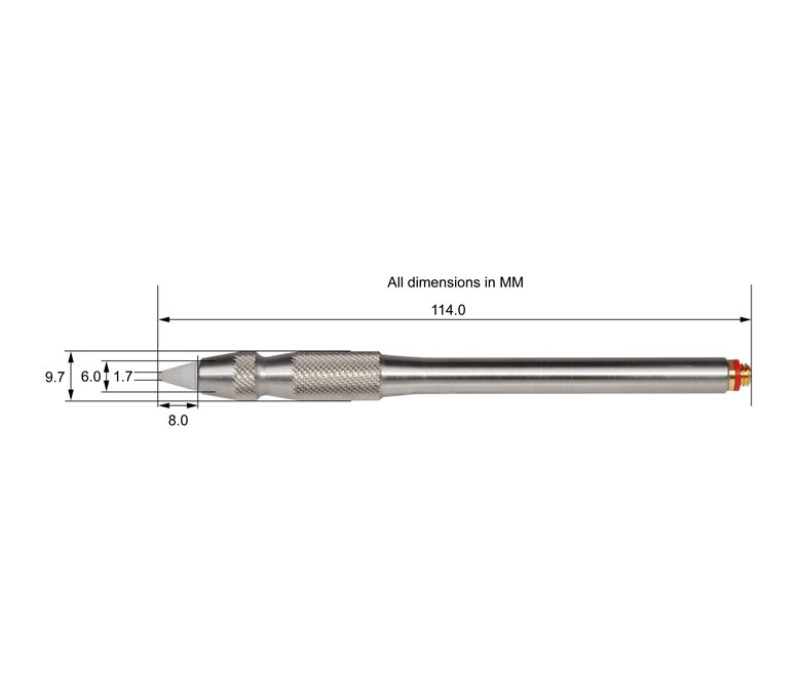

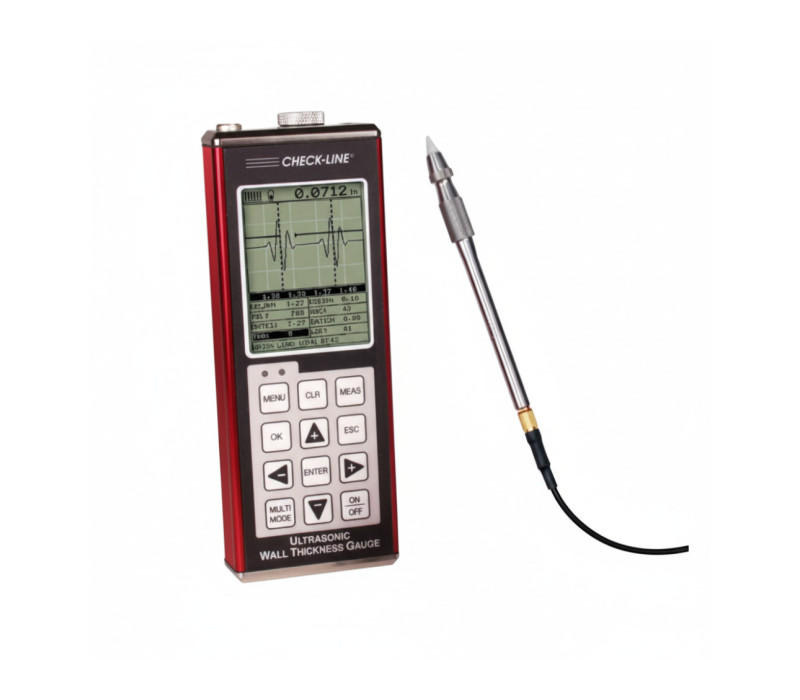

Puertas (Gates): Una puerta es un marcador ajustable en la línea temporal de una medición, utilizado para evaluar partes específicas de la señal de eco del material probado. Permite centrarse en un área y omitir ecos falsos que interfieren en la medición. El TI-PVX está equipado con hasta 3 puertas que pueden ajustarse finamente para adaptarse a diversas aplicaciones.
