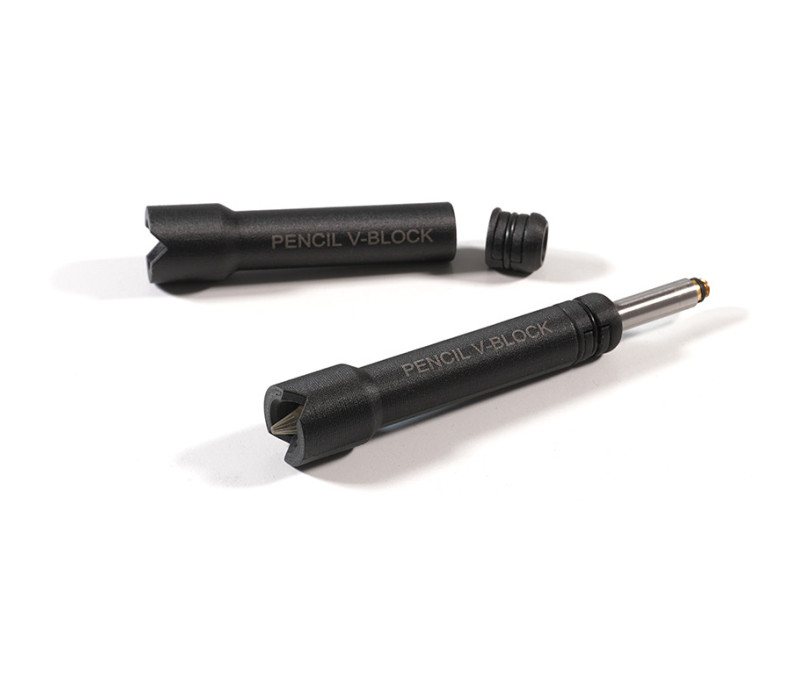

Accesorio en bloque en “V” para transductores tipo lápiz

SINGLE ELEMENT DELAY LINE PENCIL TRANSDUCERS

Alta precisión y accesibilidad para aplicaciones especializadas

Los transductores de lápiz de retardo de un solo elemento de Checkline son herramientas esenciales para la medición precisa del espesor en materiales como aluminio, titanio, aceros y plásticos delgados. Optimizados para su uso con el medidor ultrasónico de espesores TI-PVX, estos palpadores son ideales para ensayos en zonas de difícil acceso y para aplicaciones de pequeña escala que requieren máxima precisión.

Características destacadas:

Punto focal preciso: El haz ultrasónico se concentra en un punto de 1/16" o 1/8", permitiendo mediciones de alta precisión en contenedores, tuberías de pequeño diámetro y álabes de turbina.
Construcción robusta: Cada modelo está equipado con un cristal de 1/4" y un conector microdot, garantizando una conexión segura y un montaje fiable.
Diseño ergonómico: Disponible en configuraciones como entrada superior o ángulo recto para facilitar el uso en distintas aplicaciones industriales.

Beneficios clave:

Flexibilidad de aplicación: Disponible en múltiples variantes, como T-481-5507 (10 MHz), T-681-4507 (10 MHz, ángulo recto 90°) y T-581-5507 (15 MHz), para adaptarse a distintos requisitos de ensayo.
Mediciones de alta resolución: Ofrece la precisión necesaria para evaluaciones críticas de espesor y detección de defectos en materiales sensibles.
Adaptabilidad a materiales: Se suministra con puntas de retardo en acrílico y grafito, lo que permite mediciones precisas en una amplia gama de plásticos compensando las diferencias de impedancia acústica.

Nota importante: Los rangos de medición en plásticos y otros materiales pueden variar según el modelo y el tipo de punta de retardo seleccionados, garantizando flexibilidad y precisión en cada aplicación.

Contáctenos para obtener más información o realizar un pedido. Nuestro equipo le ayudará a seleccionar el transductor de lápiz más adecuado para su proyecto, asegurando precisión y eficiencia en las mediciones ultrasónicas.

Precio Desde € 872,00

Pedir ahora

Rangos de medición

Diámetro del palpador	Frecuencia	Modo	Punta de retardo	Diámetro de la punta	Rango*
3/16"	10 MHz	Echo-Echo	X-152-0000	1/16"	0,15 mm - 7,6 mm ST
3/16"	10 MHz	Pulse-Echo	X-152-0000	1/16"	0,25 mm - 10 mm ST
3/16"	10 MHz	Echo-Echo	X-152-0000	1/16"	0,127 mm - 7,6 mm PL
3/16"	10 MHz	Pulse-Echo	X-152-0000	1/16"	0,127 mm - 7,6 mm PL
3/16"	10 MHz	Echo-Echo	X-752-0000	1/8"	0,15 mm - 7,6 mm ST
3/16"	10 MHz	Pulse-Echo	X-752-0000	1/8"	0,25 mm - 12,7 mm ST
3/16"	10 MHz	Echo-Echo	X-752-0000	1/8"	0,127 mm - 10 mm PL
3/16"	10 MHz	Pulse-Echo	X-752-0000	1/8"	0,127 mm - 10 mm PL
3/16"	15 MHz	Echo-Echo	X-152-0000	1/16"	0,15 mm - 2,5 mm PL
3/16"	15 MHz	Pulse-Echo	X-152-0000	1/16"	0,2 mm - 6,35 mm ST
3/16"	15 MHz	Echo-Echo	X-152-0000	1/16"	0,127 mm - 3,8 mm PL
3/16"	15 MHz	Pulse-Echo	X-152-0000	1/16"	0,127 mm - 6,35 mm PL
3/16"	15 MHz	Echo-Echo	X-752-0000	1/8"	0,15 mm - 3,8 mm ST
3/16"	15 MHz	Pulse-Echo	X-752-0000	1/8"	0,15 mm - 10 mm ST
3/16"	15 MHz	Echo-Echo	X-752-0000	1/8"	0,127 mm - 2,5 mm PL
3/16"	15 MHz	Pulse-Echo	X-752-0000	1/8"	0,127 mm - 3,8 mm PL
* Los rangos se han establecido utilizando bloques de calibración estándar de acero 4340 y muestras plásticas comunes. Los rangos reales de medición pueden variar según el tipo de material, las propiedades acústicas y las condiciones de la superficie.

Puntas de retardo para TI-PVX

P/N	Descripción	Estándar / Opcional	Imagen
X-152-0000	1/16” Dia. x .450" L	Estándar
X-752-0000	1/8" Dia. x .450" L	Opcional

Sonda de lápiz con línea de reta

La sonda de lápiz con línea de retardo está diseñada con un formato compacto para mediciones ultrasónicas de alta precisión en espacios reducidos. El modelo estándar incorpora un cuerpo robusto con puntas de retardo intercambiables en varios diámetros, garantizando la adaptabilidad a distintos materiales y requisitos de inspección.

La longitud total de la sonda es de 58,0 mm, con un diámetro de la sección frontal de 8,0 mm y una longitud de la punta de retardo de 8,0 mm. Las dimensiones detalladas adicionales, incluidos diámetros de punta desde 2,0 mm hasta 9,75 mm, se muestran en el diagrama superior. Todas las medidas se indican en milímetros.

También está disponible una versión estilizada con diámetro de punta reducido para mediciones en canales estrechos y zonas de difícil acceso.

Productos

Artículo	Producto	Precio
130578	T-481-4507 Pencil Probe for TI-PVX 10 MHz	€ 872,00
126845	T-681-4507 90° Right Angle Microdot Side 10 MHz	€ 872,00
138203	T-581-5507 Pencil Probe for TI-PVX 15 MHz	€ 989,00

Accesorios

Artículo	Producto	Precio
126860	X-152-0000 1/16" Delay Line tip for Pencil Probe	€ 67,00
130273	X-752-0000 Delay Line Tip 1/8" Dia. x .450 for Pencil Probe	€ 67,00
137608	PEN-V-BLOCK Pencil probe positioner	€ 149,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial

Ver carrito Finalizar compra

SINGLE ELEMENT DELAY LINE PENCIL TRANSDUCERS

Dimensiones

Rangos de medición

Puntas de retardo para TI-PVX

Medidor de Espesor Ultrasónico

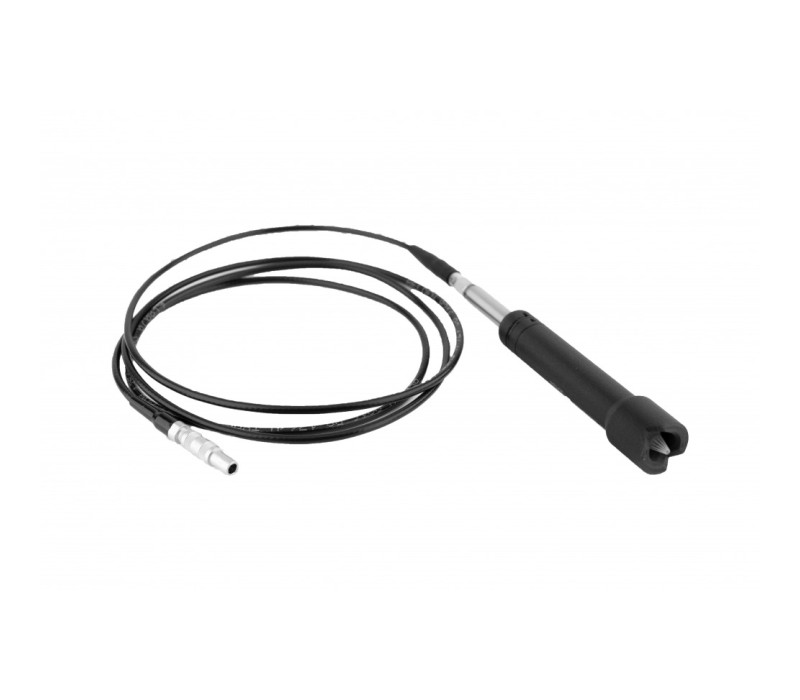

soporte para transductor del medidor TI-PVX
