Términos Técnicos

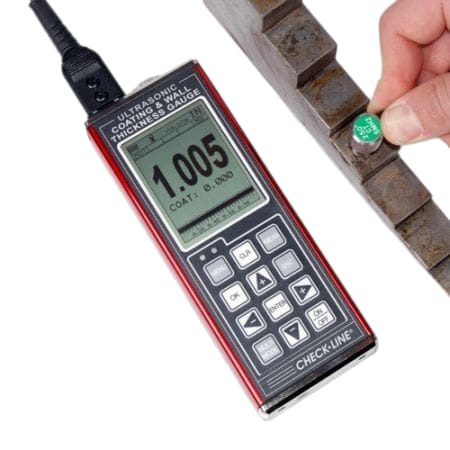

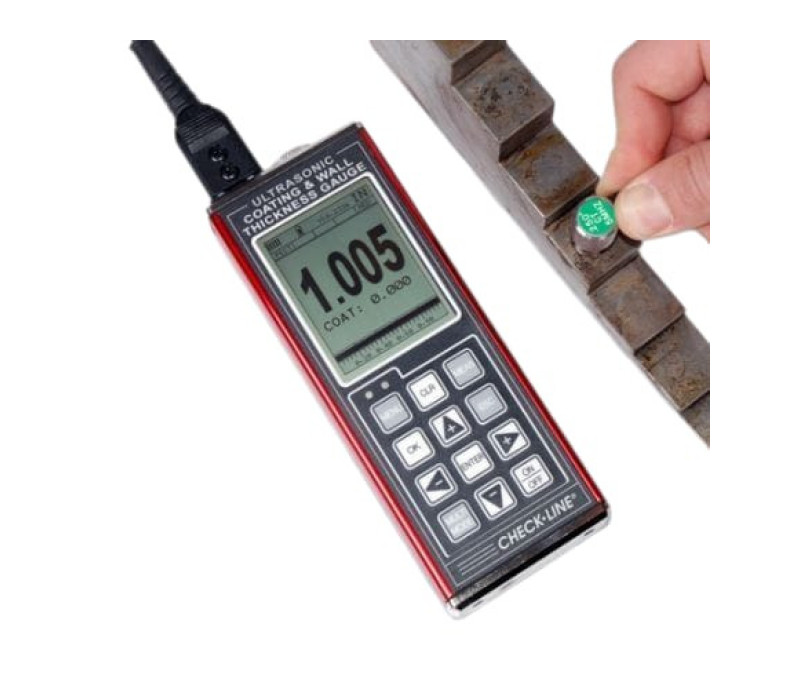

Velocidad del material: Es la velocidad a la que las ondas sonoras se propagan a través de un material. Cada material tiene su propia velocidad; el medidor multiplica esa velocidad por el tiempo medido y divide el resultado entre dos para determinar el espesor. Calibrar el material significa determinar y ajustar la velocidad correcta para dicho material.
- Como la velocidad del material varía con la temperatura, es importante determinarla cerca de la temperatura a la que se van a realizar las mediciones.

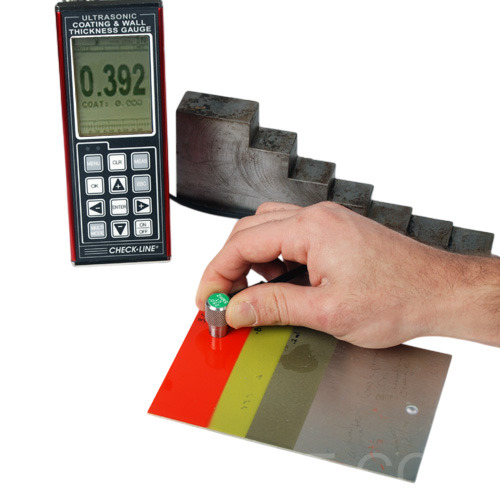

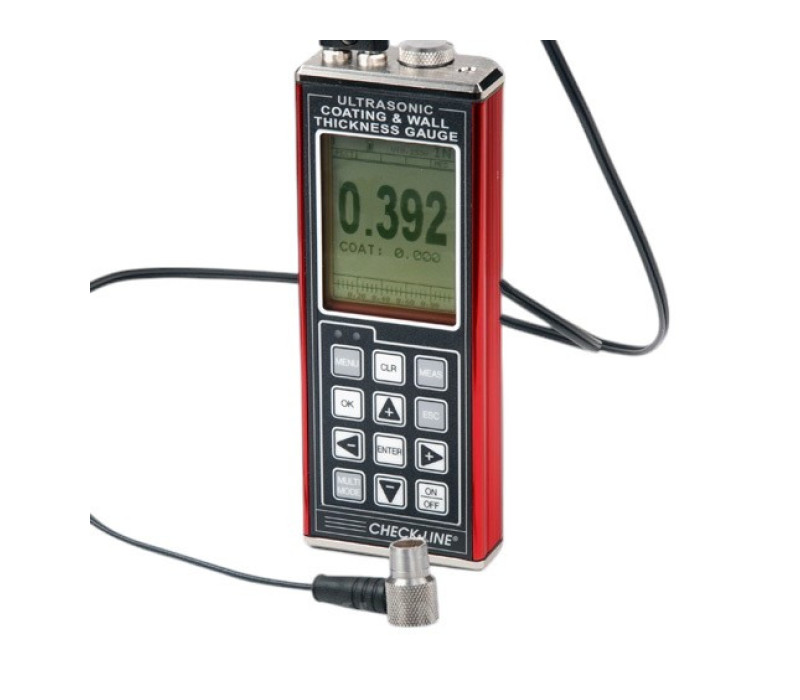

- Los medidores TI-CMX utilizan velocidades independientes para el sustrato y el recubrimiento; ambas deben configurarse correctamente para obtener una medición precisa cuando se mide en modo PETC.
|
Mediciones Pulse - Echo: Modo en el que un transductor envía una señal ultrasónica a través del material hasta que rebota en la pared posterior. El eco es recibido por el transductor y se mide el tiempo de viaje.

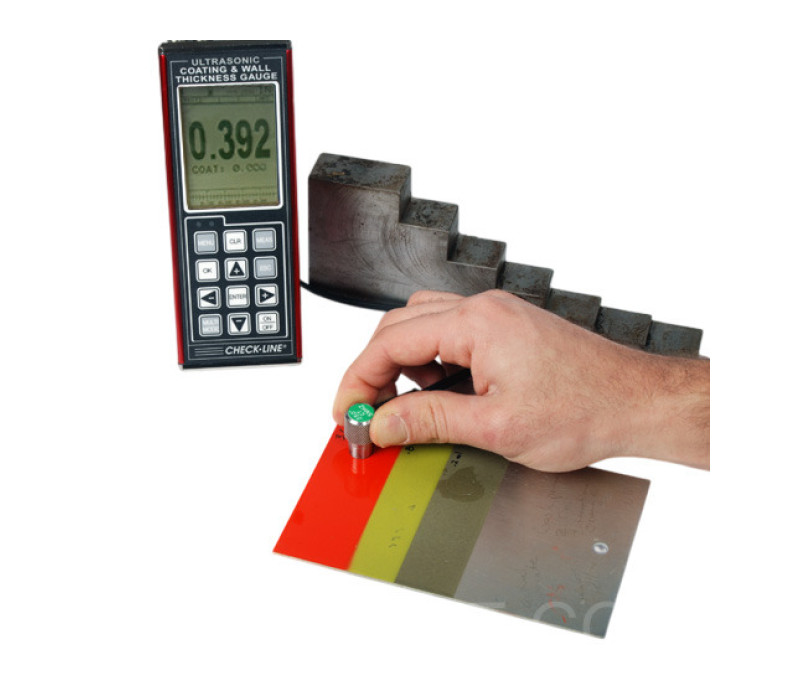

Si el material está recubierto, el recubrimiento se incluirá en la medición de espesor de pared, ya que la medición se realiza entre el transductor y la pared posterior, considerando todo lo que hay entre medias.
Mediciones Echo - Echo: Mide el tiempo entre el primer y el segundo eco, eliminando el recubrimiento, ya que solo mide el material base. Las mediciones Echo - Echo requieren una sonda de alta amortiguación y presentan limitaciones en el espesor mínimo y máximo medible en comparación con las mediciones Pulse - Echo.
Mediciones Echo-Echo-Verify: También conocido como modo de triple eco, utiliza ecos adicionales para confirmar la exactitud de la medición; es ideal para aplicaciones que requieren una validación de datos meticulosa.
|
 |
Pantalla Scan Bar: Gráfico lineal que muestra de forma visual las variaciones en las lecturas de espesor. El rango de la escala es ajustable por el usuario, lo que la hace ideal para observar pequeñas variaciones de espesor.
Pantalla B-Scan: Muestra una vista en 2D de sección transversal del espesor al escanear una superficie, proporcionando un mapa gráfico del espesor del material medido desde un solo lado.

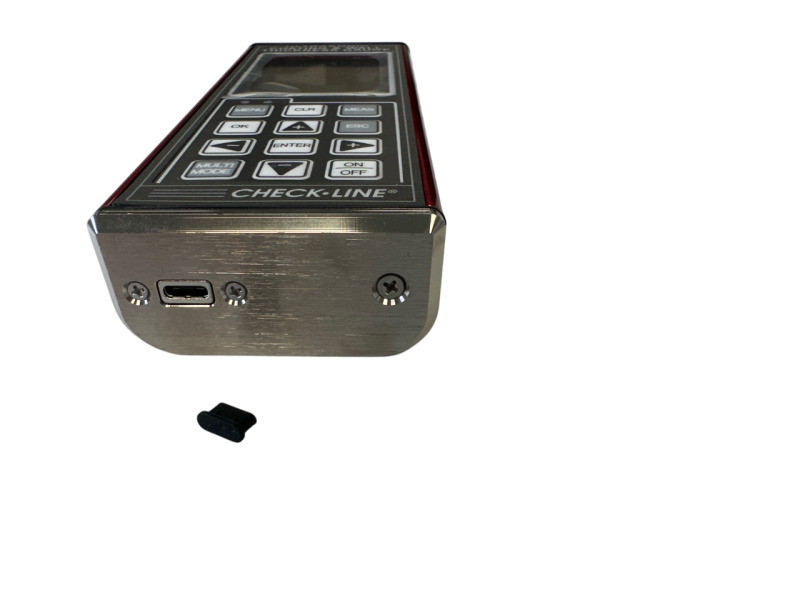

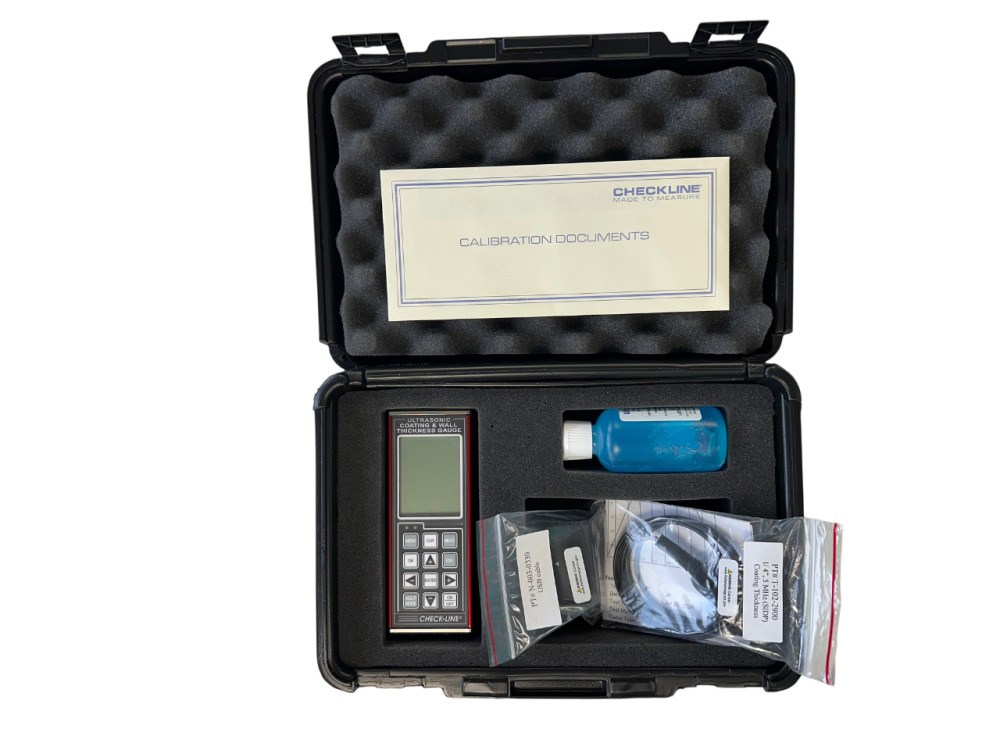

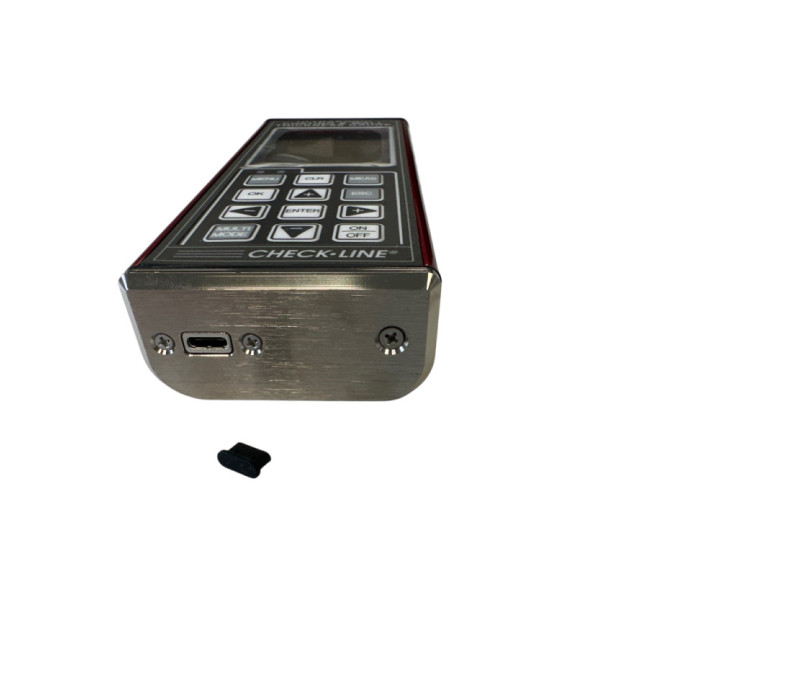

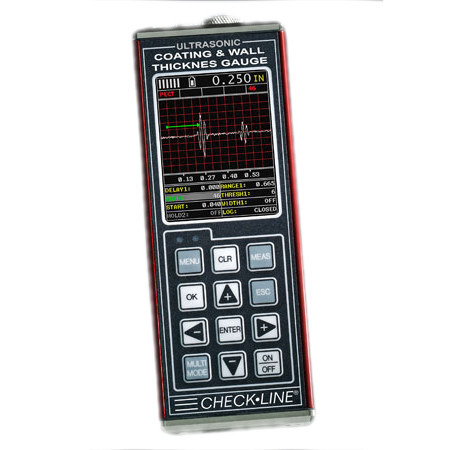

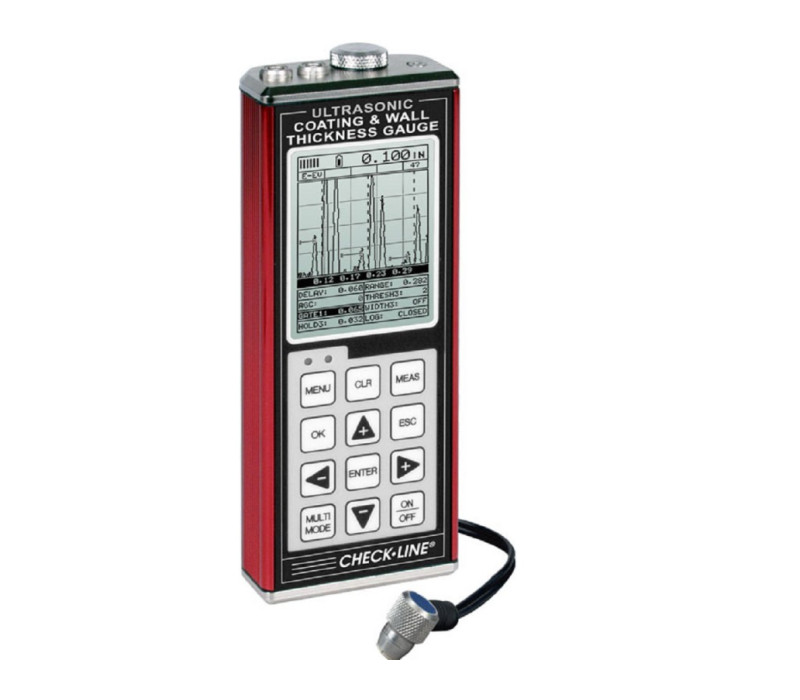

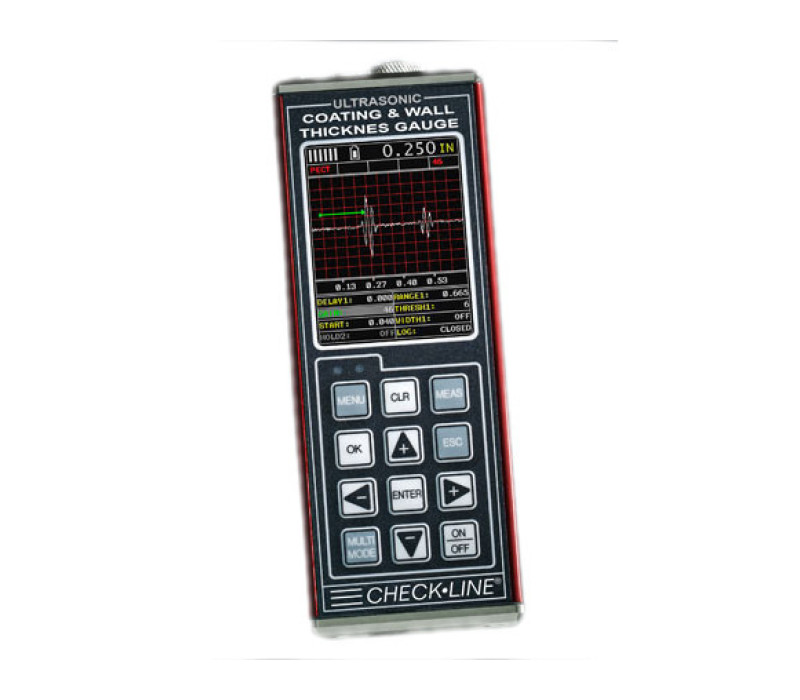

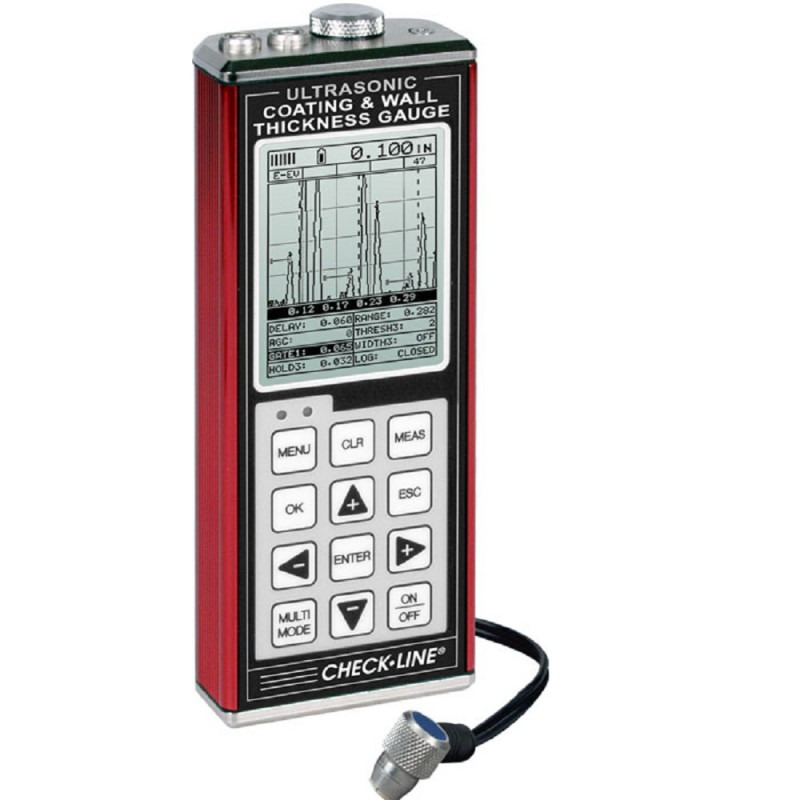

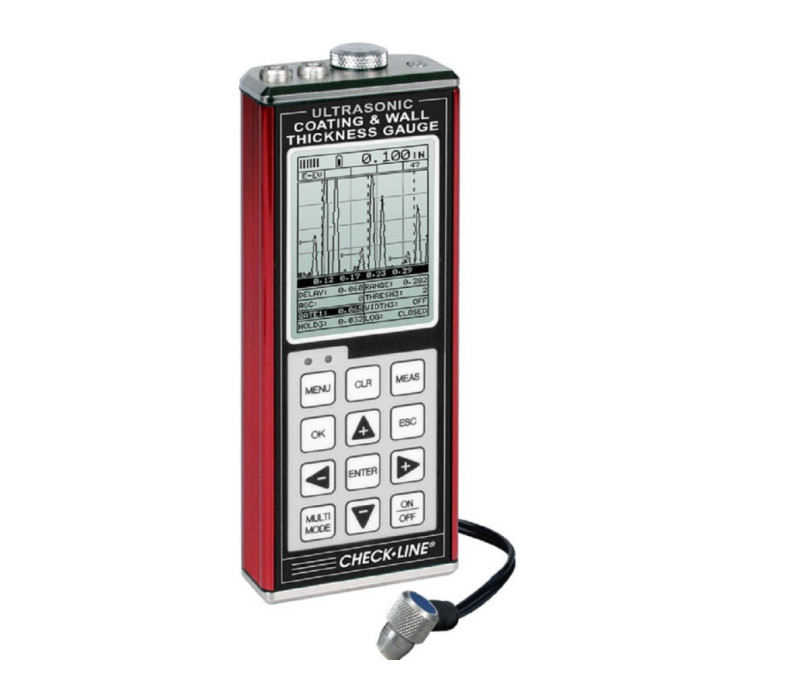

Pantalla A-Scan: Muestra la onda sinusoidal generada por la reflexión del sonido, disponible en onda completa (full wave) o rectificada con vista positiva o negativa. La visualización A-Scan está disponible en las versiones Advanced y Colour.
Modo de escaneo de alta velocidad: Permite escanear áreas amplias del material bajo prueba, manteniendo una representación fiable del espesor en la zona inspeccionada. Ofrece una frecuencia máxima de medición de 140 Hz y una tasa de refresco de pantalla de 25 veces por segundo.
Modo de alarma por límites: Permite configurar un rango superior/inferior (Hi/Lo) para verificar que el material se encuentra dentro del espesor definido. Se puede activar una alerta acústica y/o visual cuando una medición supera un límite establecido.
Modo diferencial: Opción para establecer un valor nominal esperado; la pantalla muestra la diferencia +/- respecto al valor introducido.
Ganancia ajustable: La ganancia (amplificación) de los ecos de retorno puede ajustarse de forma manual o automática (AGC), facilitando mediciones estables en materiales o condiciones de medición difíciles.
Gates: Un Gate (puerta de medición) es un marcador ajustable en la línea temporal de una medición que se utiliza para evaluar partes específicas de la señal de eco del material que se está probando. Ayuda a centrarse en una zona concreta y a descartar ecos falsos que puedan alterar la medición. La serie TI-CMX está equipada con hasta 3 gates que pueden ajustarse con precisión para adaptarse a una amplia variedad de aplicaciones.
