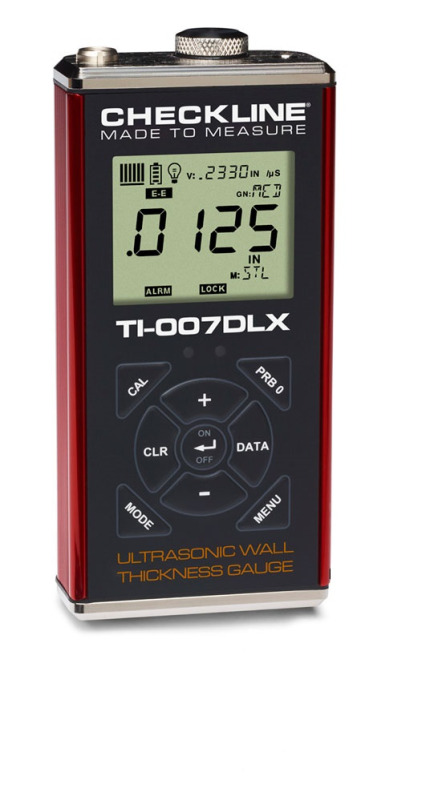

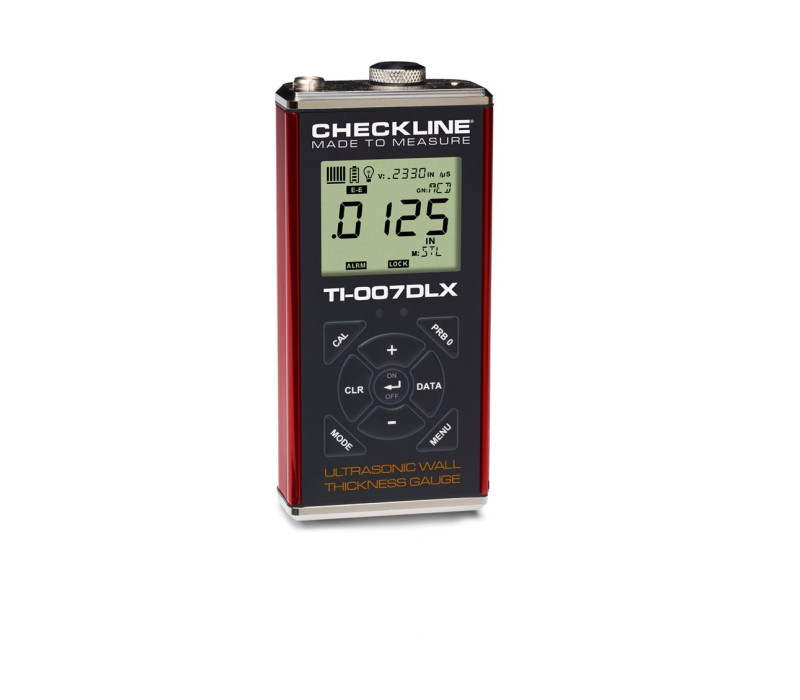

Serie TI-007X – Medidores de Espesor Ultrasónicos de Alta Precisión
La serie TI-007X de Checkline ofrece una gama de medidores de espesor ultrasónicos de alta precisión, diseñados para materiales delgados, superficies complejas y aplicaciones críticas. Con capacidad de medición desde 0,15 mm y resolución de hasta 0,001 mm, son ideales para entornos de ingeniería de precisión, control de calidad e investigación técnica.
Disponible en dos versiones—TI-007X y TI-007DLX—esta serie combina durabilidad, funcionamiento intuitivo y funcionalidades avanzadas. El modelo DLX incorpora memoria interna y conectividad USB para una gestión de datos eficiente.
Características Destacadas (según el modelo):
- Amplio Rango de Medición: Desde 0,15 mm hasta 915 mm según la sonda utilizada, adaptándose a una amplia variedad de aplicaciones.
- Alta Resolución: Precisión de hasta 0,001 mm para mediciones en paredes delgadas y detección de defectos cercanos a la superficie.
- Múltiples Modos de Medición: Incluye modos Pulso-Eco (P-E), Interfaz-Eco (I-E) y Plásticos (PLAS) para resultados óptimos en distintos materiales.
- Modo Escáner: Captura hasta 100 lecturas por segundo y muestra el valor más bajo para un control máximo durante escaneos con arrastre.
- Registro de Datos (solo DLX): Almacena hasta 10.000 lecturas distribuidas en 40 bloques de 250 entradas cada uno.
- Salida USB (solo DLX): Transferencia de archivos sencilla, reconocido como dispositivo de almacenamiento sin necesidad de software adicional.
Beneficios Clave:
- Configuración Rápida y Precisa: Calibración automática mediante muestra de espesor conocido, con cálculo automático de la velocidad del sonido.
- Lectura Clara y Eficiente: Pantalla LCD retroiluminada de gran tamaño con visualización en tiempo real y última lectura almacenada.
- Fiabilidad en Entornos Exigentes: Carcasa de aluminio extruido con protección IP65 contra polvo y agua.
- Precisión Certificada: Se suministra con certificado de calibración trazable según estándares NIST.
- Garantía Ampliada: Cobertura de hasta 5 años para una mayor tranquilidad a largo plazo.
Este dispositivo compacto pero potente es la solución perfecta para profesionales que necesitan mediciones fiables y de alta resolución en una amplia variedad de materiales—metales, plásticos y más. La serie TI-007X proporciona la precisión y resistencia que exigen las aplicaciones industriales y de investigación actuales.
Contáctanos para ayudarte a elegir la versión del TI-007X que mejor se adapta a tus necesidades de medición.
Características
- Modos de medición: Pulse-Echo (P-E), Interface Echo (I-E) y modo Plásticos (PLAS)
- Modo Escaneo: Captura 100 lecturas por segundo y muestra el valor mínimo detectado durante el escaneo
- Ganancia Ajustable: Ajuste en cinco niveles para optimizar la medición en materiales complejos
- Calibración Personalizada: Ajuste automático de la velocidad basado en el espesor de la muestra; posibilidad de almacenar velocidades personalizadas
- Pantalla: LCD retroiluminada de gran tamaño con memoria de la última lectura
- Resolución: 0,001 mm para mediciones de espesor de alta precisión
- Protección Ambiental: Carcasa de aluminio con clasificación IP65, resistente al agua y al polvo
- Conectividad con PC: Salida USB para transferencia directa de archivos sin software adicional (solo TI-007DLX)
- Registro de Datos: Almacena hasta 10.000 lecturas en 40 bloques (solo TI-007DLX)
La serie TI-007X se suministra como un kit completo que incluye:
- Medidor de espesor TI-007X o TI-007DLX,
- Transductor T-402-5507 de 1/4", 15 MHz con punta de retardo (delay line),
- Botella de 120 ml de gel acoplante,
- 2 pilas AA,
- Certificado de calibración con trazabilidad NIST,
- Manual de usuario,
- Cable USB-C para transferencia de datos (solo para TI-007DLX),
- Todo en un maletín de transporte de plástico con espuma interior adaptada.
No se requiere software para la transferencia de datos: el dispositivo se reconoce como una unidad USB para acceso directo a archivos.
Cable USB-C opcional:
Para el modelo TI-007X, el cable USB-C está disponible como accesorio opcional.

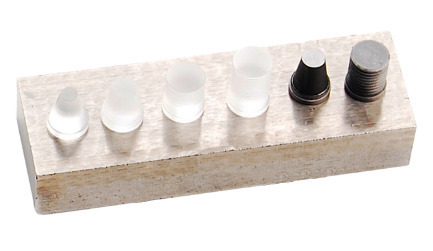

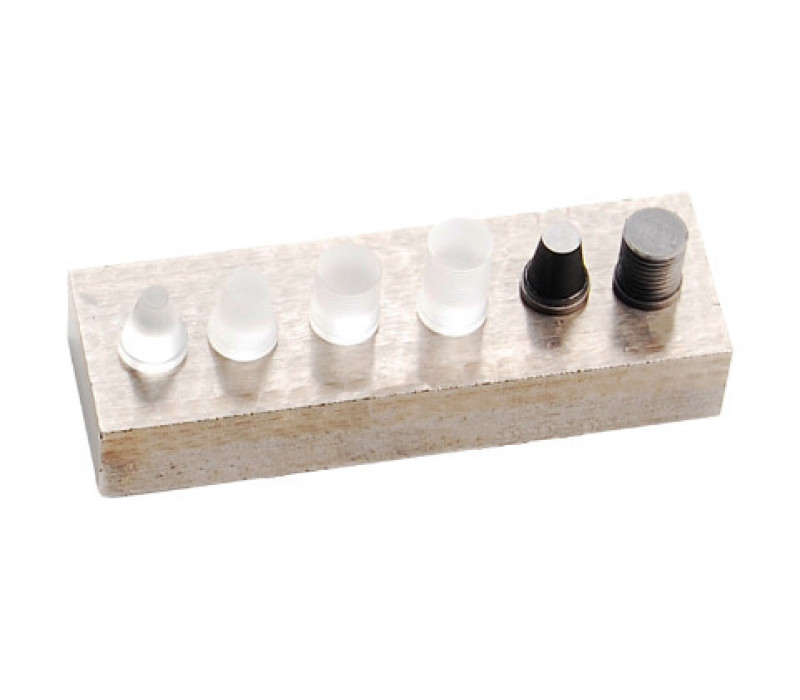

| P/N | Descripción | Estándar / Opcional | Imagen |
|---|---|---|---|
| F-000-7102 (anteriormente X-231-0000) | Punta acrílica de 1/4" x 3/8" para metales – línea de retardo corta. | Estándar |  |
| F-000-7103 (anteriormente X-241-0000) | Punta acrílica de 1/4" x 1/2" para metales – línea de retardo larga. | Estándar |  |
| X-633-0000 | Punta de grafito de 1/4" x 3/8" para plásticos delgados – línea de retardo corta. | Opcional |  |
| X-532-0000 | Punta acrílica cónica de 3/16" – adecuada para superficies curvas o de difícil acceso. | Opcional |  |
| X-132-0000 | Punta acrílica cónica de 1/8" – ideal para áreas pequeñas. | Opcional |  |
| X-533-0000 | Punta cónica de grafito de 3/16" para plásticos (requiere modo para plásticos). | Opcional |  |
Nota: Se recomienda el uso de puntas de grafito con línea de retardo en el modo para plásticos, para garantizar mediciones precisas en materiales de baja velocidad como los plásticos. |
|||
 | Radio mínimo para superficies convexas | |
| Radio mínimo para superficies cóncavas | ||
 | Altura mínima libre | |
 | Diámetro mínimo de la muestra |
Productos relacionados
TI-PVX Medidor de Espesor Ultrasónico
- Múltiples opciones de calibrado: Un punto, dos puntos o selección de una lista de materiales.
- 16 configuraciones de fábrica y 48 definidas por el usuario. Las configuraciones definidas por el usuario pueden editarse para tareas personalizadas.
- Control de ganancia AGC por hardware para la medición de ecos múltiples y a través de la pintura.
Más detalles
Serie TI-25 Medidores de Espesor de Pared
- Memoria y registro de datos: Los modelos DLX y DLXT incorporan memoria interna capaz de almacenar hasta 10.000 lecturas.
- Compatibilidad con accesorios: Compatible con una amplia gama de bloques de calibración, acoplantes y transductores alternativos.
- Garantía: Garantía de 5 años para el medidor y 90 días para el transductor.
Más detalles
TI-CMXDLP Medidor de Espesor Ultrasónico
- Amplia variedad de sondas de doble elemento que pueden utilizarse para casi cualquier tarea.
- Gráfico de barras con valores iniciales y finales definidos por el usuario que proporciona la máxima resolución en torno al valor de espesor objetivo.
- Reconocimiento automático de la sonda con puesta a cero automática o manual.
Más detalles
Accesorios
Accesorios para Medidores de Grosor Ultrasónicos TI-SB
- Mecanizado y acabado de precisión
- Incluye informe según NIST y datos de ensayo
- Incluye caja de madera
Más detalles
Bloque de Ensayo de Acero TI-SB4
- Bloque de ensayo de acero no certificado
- Para confirmar cómodamente el calibrado del medidor de grosor
Más detalles
CF-AN Fluido de Acoplamiento
- Se utiliza para crear un acoplamiento ultrasónico entre la sonda y el material que se va a medir
- Disponible en diferentes volúmenes - 125ml / 250ml / 500ml / 1ltr / 5ltr / 25ltr
Más detalles
Pilas Recargables AA de Iones de Litio
- Batería recargable de iones de litio
- Tensión estable de 1,5 V durante el 95% del tiempo de funcionamiento
- Carga mediante el cable USB a USB-C
Más detalles
Especificaciones
| Rango de medición: | 0,15 – 25,4 mm con sonda estándar de línea retardada |
| Resolución: | Seleccionable entre 0,001 mm o 0,01 mm |
| Rango de velocidad: | 305 - 18.542 m/s |
| Sonda estándar: | Sonda mono-elemento de 1/4" y 15 MHz con punta de línea retardada y cable integrado (Modelo T-402-5507) |
| Sondas opcionales: | Compatible con diversas sondas mono-elemento de contacto o línea retardada (5 – 20 MHz) |
| Cable de sonda: | Longitud de 1,2 m con conector Microdot / Lemo 00 |
| Pantalla: | LCD multifunción con dígitos de 7 segmentos y retroiluminación ajustable |
| Modos de retroiluminación: | ON / OFF / AUTO con tres niveles de intensidad (Bajo, Medio, Alto) |
| Frecuencia de actualización de pantalla: | 10 Hz (10 actualizaciones por segundo) |
| Control de ganancia: | Ganancia dependiente del tiempo (TDG) automática con ajuste manual |
| Frecuencia de repetición de pulsos: | 200 Hz (200 pulsos por segundo) |
| Almacenamiento de datos: | 10.000 mediciones en 40 bloques de 250 (solo en modelo TI-007DLX) |
| Salida de datos: | Interfaz USB (cable incluido con el TI-007DLX) |
| Unidades: | Seleccionables en milímetros (mm) o pulgadas (inch) |
| Temperatura de funcionamiento: | -30 °C a +75 °C |
| Fuente de alimentación: | 2 pilas AA de 1,5 V alcalinas, 1,2 V NiCd o 1,5 V de litio (admite recargables) |
| Autonomía de batería: | Aprox. 35 horas (alcalinas), 18 horas (NiCd) |
| Carcasa: | Aluminio extruido resistente con tapas niqueladas y juntas de estanqueidad |
| Dimensiones: | 64 x 131 x 32 mm |
| Teclado: | Teclado de membrana sellado |
| Protección ambiental: | IP65 – protección contra polvo y agua |
| Peso: | 308 gramos (solo instrumento) |
| Peso de envío: | 1,5 kg |
| Certificación: | Incluye certificado de calibración con trazabilidad NIST, conforme con MIL-STD-45662A |
| Garantía: | 5 años para el equipo / 90 días para la sonda |
