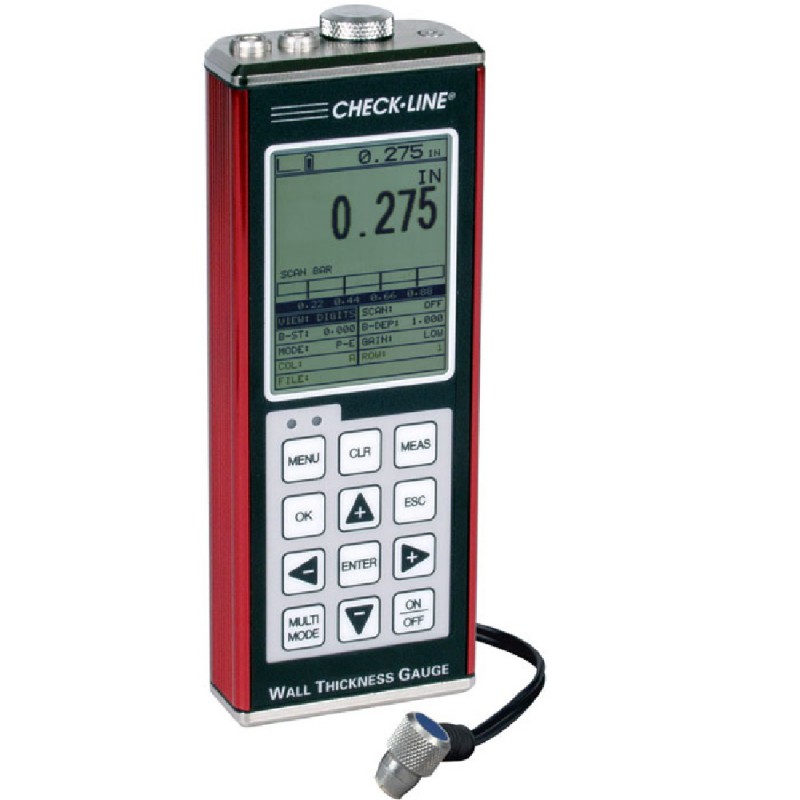

Terminología Técnica
Velocidad del material: Es la velocidad a la que viajan las ondas sonoras a través de un material. Cada material tiene su propia velocidad; el medidor multiplica la velocidad por el tiempo medido y divide el resultado entre dos para determinar el espesor. Calibrar el material significa determinar y establecer la velocidad correcta para ese material.
- Como la velocidad del material varía con la temperatura, es importante determinarla cerca de la temperatura a la que se realizarán las mediciones.
|
Mediciones Pulse-Echo: Modo de medición en el que un transductor envía una señal ultrasónica a través del material hasta que rebota en la pared posterior. El eco es recibido por el transductor y se mide el tiempo de propagación.
Si el material tiene recubrimiento, este se incluirá en el espesor total ya que la medición se realiza entre el transductor y la pared posterior, considerando todo lo que haya en medio.
Mediciones Echo-Echo: Miden el tiempo entre el primer y el segundo eco, eliminando así el recubrimiento, ya que solo mide el material base. Las mediciones Echo-Echo requieren una sonda de alta atenuación y tienen limitaciones en el espesor mínimo y máximo en comparación con las mediciones Pulse-Echo.
|
 |
Visualización de barra de escaneo: Una línea gráfica lineal que muestra de forma visual los cambios en las lecturas de espesor. El rango de escala puede ajustarse por el usuario, lo que la hace ideal para observar variaciones mínimas en el espesor del material.
Visualización B-Scan: Muestra una vista seccional 2D del espesor al escanear una superficie, proporcionando un mapa gráfico del espesor medido desde un solo lado.
Visualización A-Scan: Muestra la onda sinusoidal creada por la reflexión del sonido. Disponible en onda completa o rectificada en vista positiva o negativa. A-Scan solo está disponible en el modelo TI-MVX.
Modo de escaneo de alta velocidad: Permite escanear áreas más grandes de un material de prueba, manteniendo una representación precisa del espesor sobre la superficie analizada. Con una frecuencia máxima de medición de 140 Hz y una tasa de actualización de pantalla de 25 veces por segundo.
Modo de alarma de límites: Establece un rango superior e inferior (Hi/Lo), utilizado para verificar que un material se encuentra dentro de un rango de espesor definido. Puede emitir una señal audible y/o visual cuando la medición supera un límite establecido.
Modo diferencial: Permite establecer un valor nominal, según el espesor esperado, y la pantalla muestra la diferencia +/- respecto al valor nominal introducido.
Ganancia ajustable: La ganancia, o amplificación de los ecos de retorno, puede ajustarse manual o automáticamente (AGC), facilitando la obtención de mediciones en materiales de difícil evaluación.
Puertas (Gates): Una puerta (Gate) es un marcador ajustable en la línea de tiempo de una medición, utilizado para evaluar partes específicas de la señal de eco del material en ensayo. Ayuda a centrarse en un área y descartar ecos falsos que interfieren en la medición. La serie TI-M está equipada con hasta 2 puertas ajustables para adaptarse a múltiples aplicaciones.
