G1076 Terminal de cable de agarre


Hecho en EE. UU.El agarre de terminales de cable G1076 es un accesorio estilo torreta diseñado para asegurar terminales de cable, cables, conectores y otras muestras para pruebas de tracción.
La rueda de torreta de esta pinza está equipada con 15 ranuras con una apertura de 0,7 a 6,3 mm y tiene una capacidad de hasta 2,5 kN.

El soporte que sujeta la rueda de torreta se conecta a un dinamómetro o célula de carga en un banco de pruebas con una rosca hembra 5/16-18 UNC.
Se configura simplemente girando la abertura adecuada al tamaño deseado, los imanes integrados sujetarán la rueda en la posición elegida.

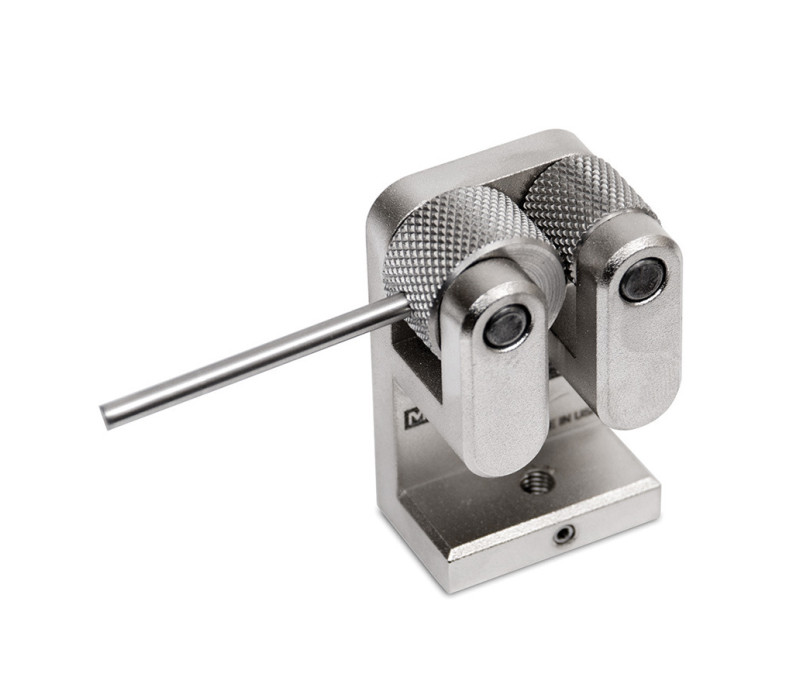

La pinza de tracción de cable G1076 se utiliza a menudo en combinación con la pinza de doble rodillo G1002

Esta empuñadura viene con un adaptador de rosca 5/16-18M a #10-32F, un espárrago 5/16-18 M/M con contratuercas y un tornillo 10-32 M/M con contratuercas.

Hay disponible una fijación de terminal anular opcional (WT3002) con múltiples tamaños de clavija de 3,2 a 9,5 mm de diámetro.
Otra opción es una fijación de terminal mecanizable en blanco (WT3003), que permite crear formas y tamaños de muestra únicos.


Características
  • La torreta giratoria con enclavamientos magnéticos se ajusta a la anchura de ranura deseada
  • Equipado con ranuras para alambre de 0,7 a 6,3 mm
  • Incluye un adaptador de rosca 5/16-18M a #10-32F y un espárrago #10-32 M/M con contratuercas.
  • Inserto en blanco disponible para dimensiones de muestra únicas

Dimensiones
Dimensiones-G1076


Todas las medidas están indicadas en pulgadas y las medidas métricas en MM.


Especificaciones
Capacidad2500 N (500 lbF)
Peso0.45 Kg (1.0 lb)
Tamaño de las ranuras: mm (pulgadas)0,7 (0.03), 1,0 (0.04), 1.5 (0.06), 2,0 (0.08), 2,3 (0.09), 2,8 (0.11), 3,0 (0.12), 3,5 (0.14), 3,8 (0.15), 4,3 (0.17), 4,5 (0.18), 5,1 (0.20), 5,3 (0.21), 5,8 (0.23), 6,3 (0.25)
Gama de diámetros de alambre:0 - 6.3 mm (0 - 0.25")

Comprar ahora
Producto

Producto
Precio
Cantidad
133820
G1076 Wire terminal grip, turret style, 5/16-18F
€ 480,00

Accesorios

Producto
Precio
Cantidad
134591
WT3003 Machinable blank terminal fixture for WT3-201(M)
€ 194,00
130808
G1018-2 Swivel adapter, 5/16-18M to 5/16-18F
€ 68,00
134246
WT3002 Ring terminal fixture for WT3-201(M)
€ 204,00
Todos los precios mencionados no incluyen IVA y gastos de envío.
Disponibilidad: Disponible: 1 - 3 días, Tiempo de entrega: 1 - 3 semanas, solicitud de pedido especial
