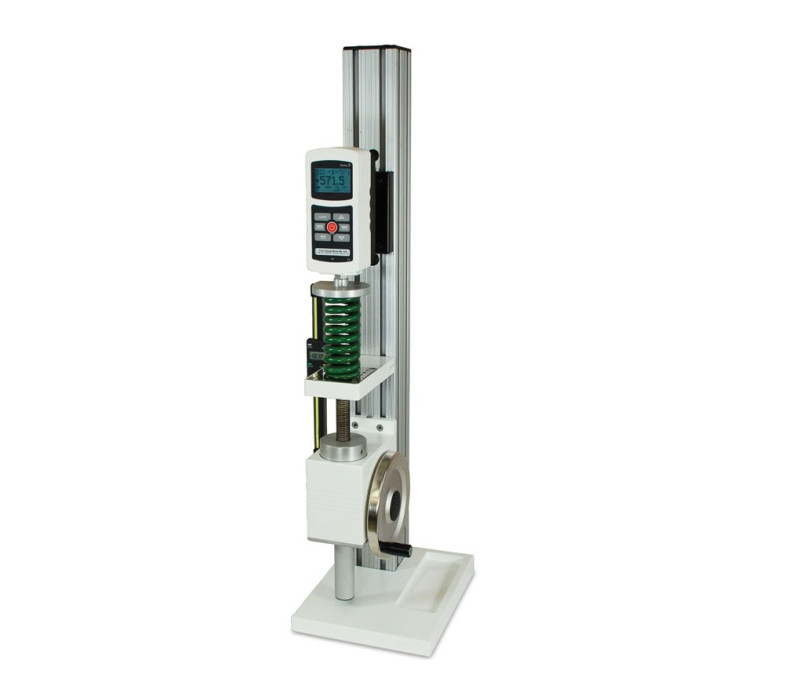

TSF Banco de pruebas de gran capacidad

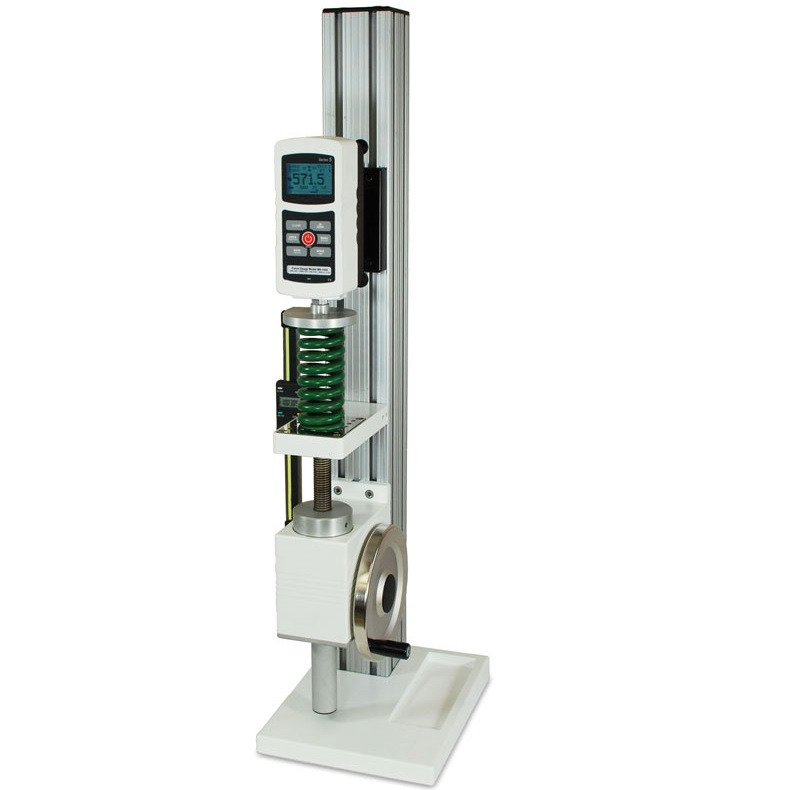

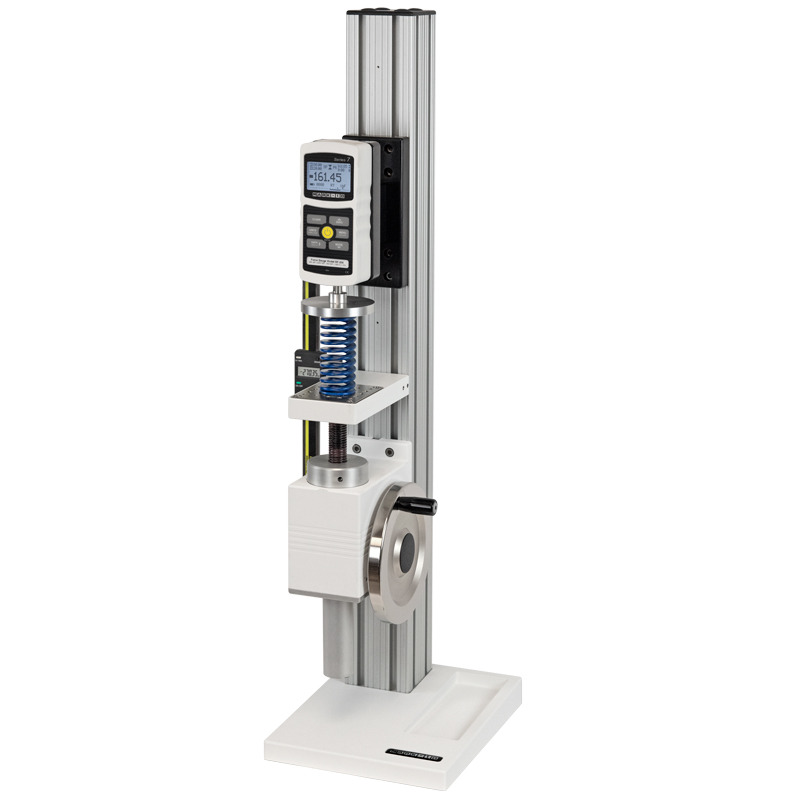

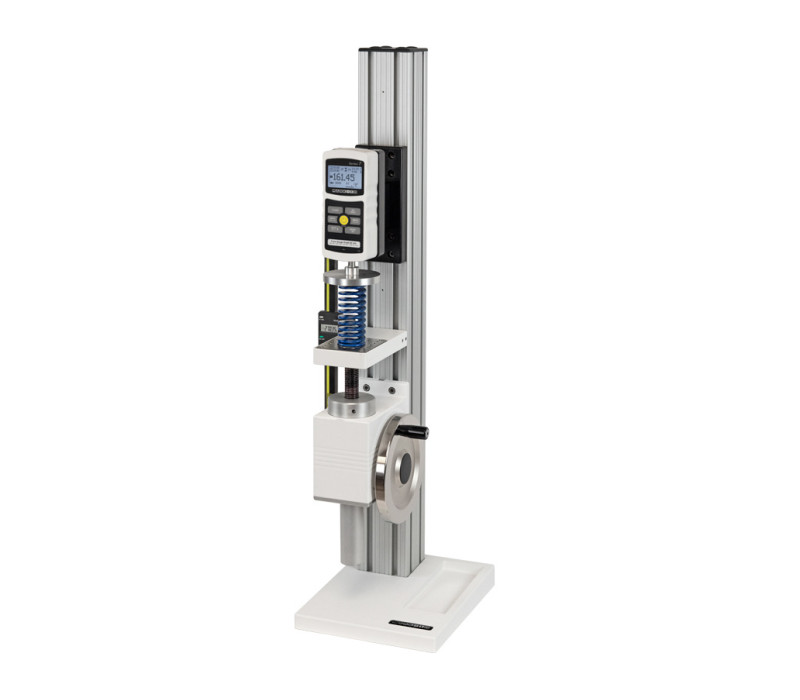

El banco de pruebas vertical TSF se muestra en una aplicación de ensayo de muelles de compresión con dinamómetro digital modelo M7-200, plato de compresión y pantalla digital de recorrido opcional.

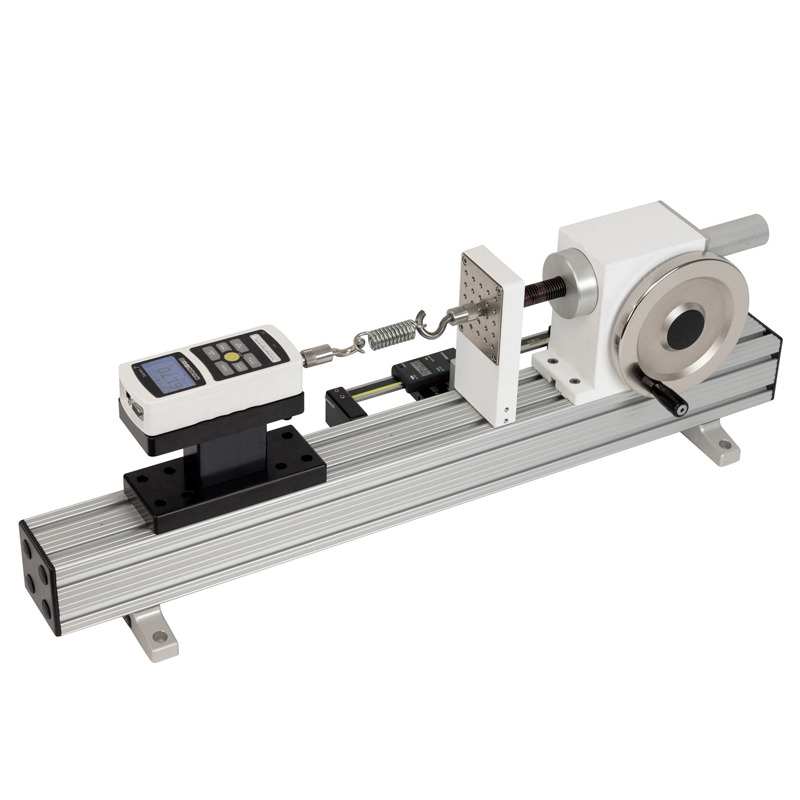

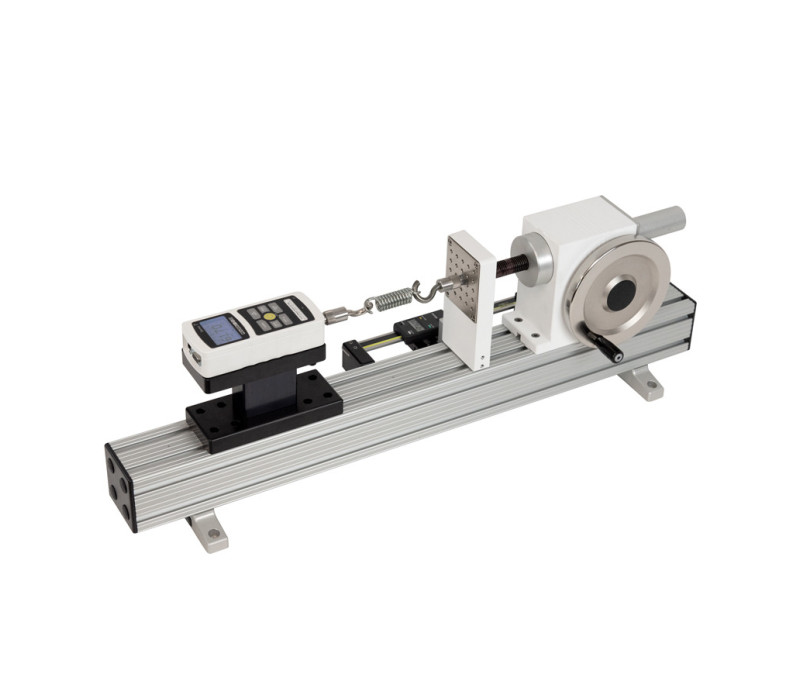

El banco de pruebas horizontal TSFH se muestra en una aplicación de ensayo de tracción con un dinamómetro digital modelo M5-1000, un par de mordazas de cuña G1061 y una pantalla de desplazamiento digital opcional.

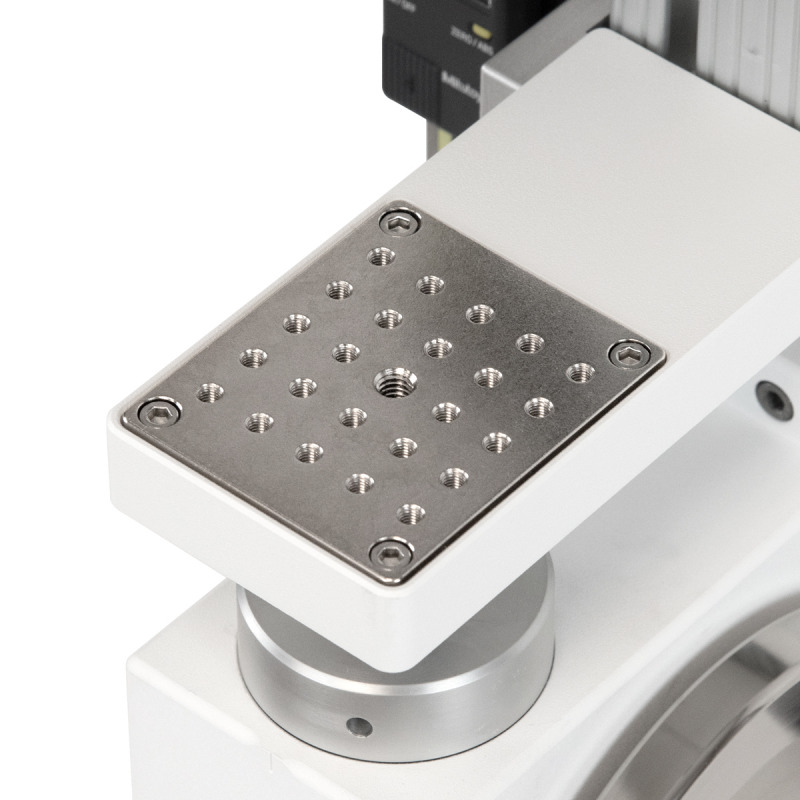

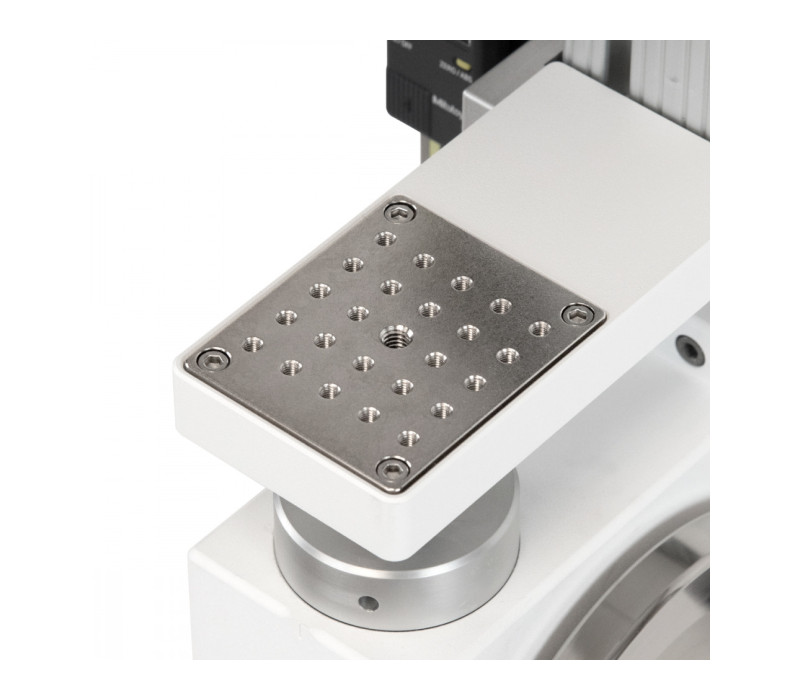

La placa de montaje contiene una matriz de orificios roscados para el agarre y el montaje de la fijación.

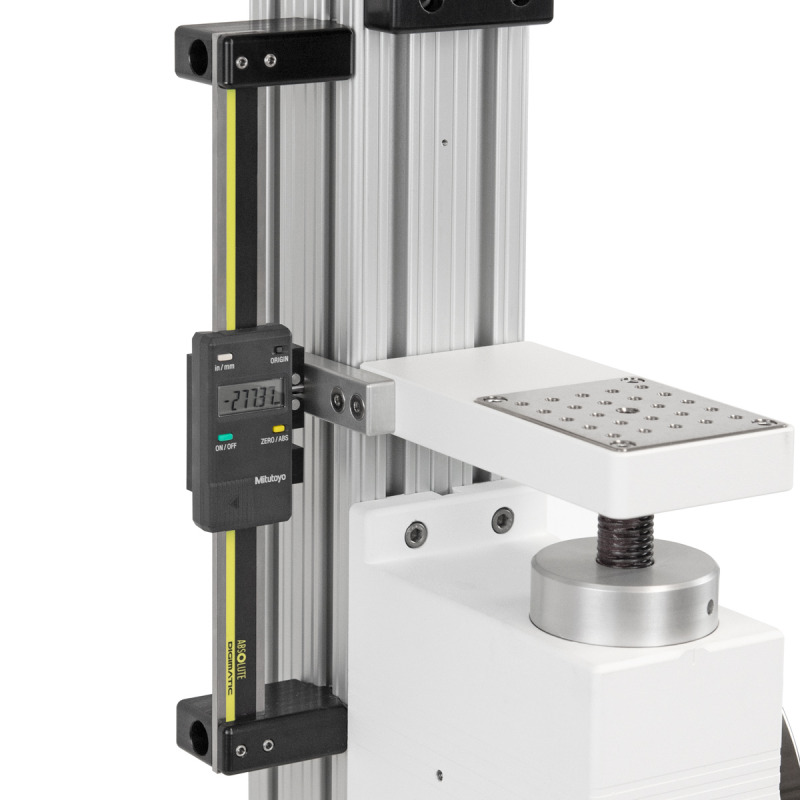

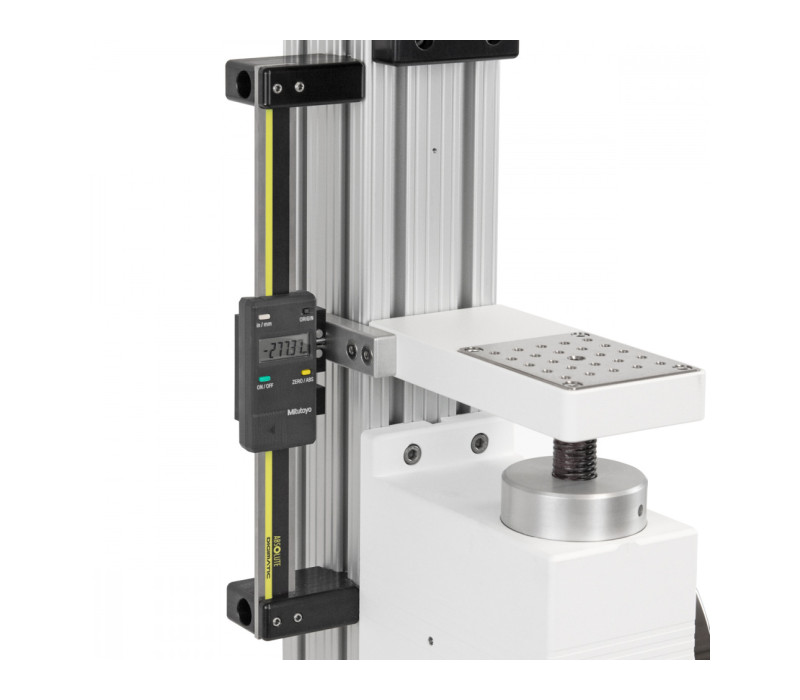

La opción de visualización digital del recorrido es útil para aplicaciones como los ensayos de tracción y los ensayos de muelles.

TSF/TSFH Banco de pruebas de fuerza manual de 5000 N

Descubre el TSF en Checkline, un banco de pruebas manual de alta capacidad, diseñado para ofrecer un rendimiento excepcional tanto en entornos industriales como en laboratorios. Con una capacidad de hasta 5 kN (5000 N), este modelo es ideal para una amplia variedad de ensayos, incluidos los destructivos y los de integridad del producto.

Características principales:

Alta capacidad y rendimiento: Diseñado para soportar fuerzas significativas, perfecto para ensayos de tracción y compresión.
Construcción robusta: Incorpora un volante manual y una columna resistente, proporcionando estabilidad y control durante los ensayos.
Diseño versátil: Disponible en configuraciones tanto horizontales (TSFH) como verticales (TSF), permitiendo su adaptación a distintos entornos y aplicaciones.

Características especiales:

Flexibilidad en la configuración: Puede utilizarse en orientación vertical u horizontal, adaptándose a diferentes espacios de trabajo y necesidades de prueba.
Amplia compatibilidad: Compatible con todos los dinamómetros y accesorios estándar de Mark-10, permitiendo configuraciones de prueba personalizadas y precisas.
Opciones de montaje: Superficie de carga de acero con orificios roscados para la instalación de una variedad de accesorios y mordazas.
Control de movimiento preciso: El volante lateral permite ajustes finos y rápidas acciones de prueba, optimizando la eficiencia.

Accesorios y opciones:

Digitalización y automatización avanzada: Opciones disponibles para pantalla digital de desplazamiento y kits de montaje versátiles, mejorando la funcionalidad y adaptabilidad.
Pantalla digital de desplazamiento opcional: Permite la recopilación automatizada de datos, mejorando la precisión y facilitando la documentación.
Extensiones de columna: Facilita la prueba de muestras de mayor tamaño sin comprometer la distancia de desplazamiento.

Para más información sobre cómo los bancos de prueba TSF y TSFH pueden mejorar tus procesos de calidad y desarrollo de productos, contáctanos.

€ 2.598,00

Pedir ahora

Operación suave con volante, proporcionando un control preciso durante los ensayos, ideal tanto para pruebas de tracción como de compresión.
Mesa de carga equipada con 25 orificios roscados #10-32 UNF, permitiendo un montaje versátil de accesorios y adaptándose a una amplia variedad de configuraciones de prueba.
Alta capacidad y recorrido, soportando una fuerza máxima de 5 kN (500 kg), con una velocidad de desplazamiento de 0,34 mm por revolución del volante y un recorrido máximo de 102 mm.
Orientación versátil, disponible en configuraciones vertical y horizontal, adaptándose a distintos espacios de trabajo y necesidades de ensayo.
Compatibilidad total, completamente compatible con todos los dinamómetros, accesorios y mordazas Mark-10, ofreciendo amplias y flexibles capacidades de prueba.
Pantalla digital de desplazamiento opcional, mejorando la precisión y visibilidad de las mediciones, facilitando la recopilación y análisis de datos.

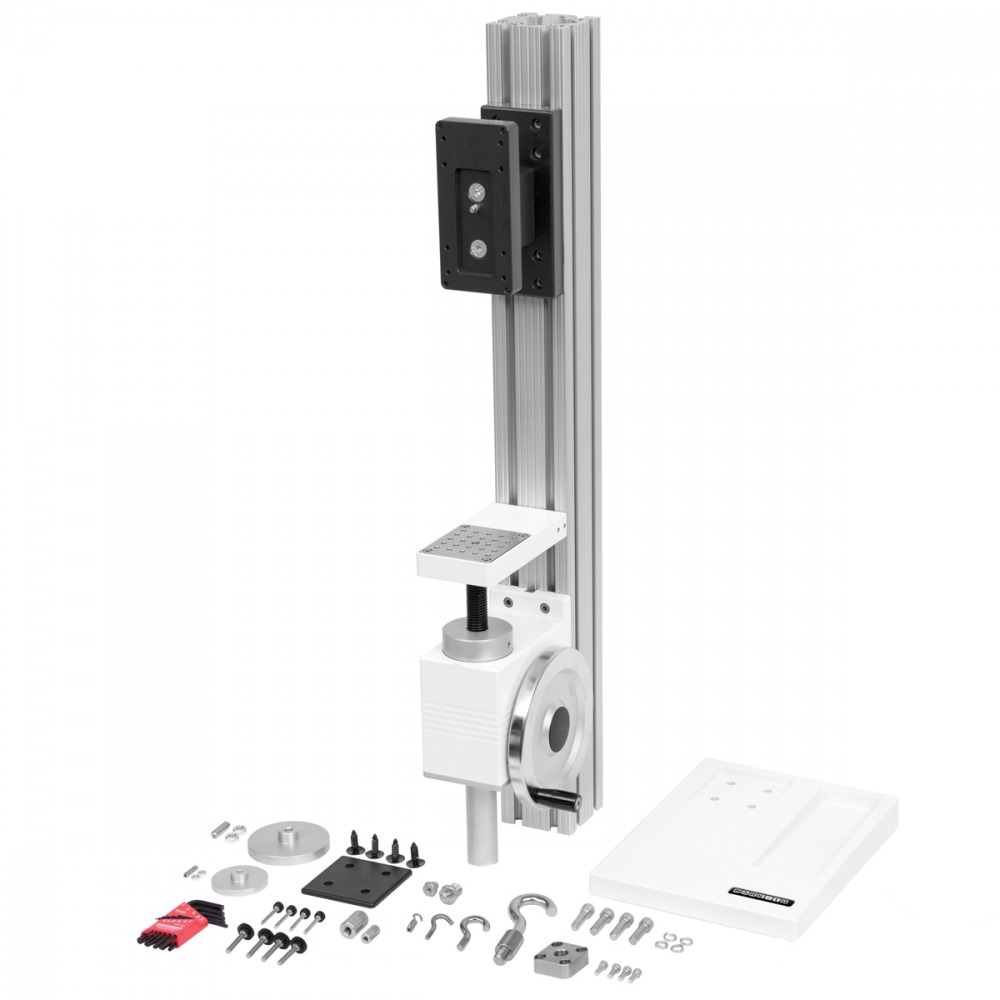

Los bancos de prueba TSF y/o TSFH incluyen los siguientes accesorios:

G1009 placa de compresión, 2” de diámetro.
G1009-1 placa de compresión, 3” de diámetro.
G1028 gancho pequeño.
G1030 adaptador de rosca, 5/16-18M a #10-32F.
G1035 gancho grande.
G1037 acoplador, 5/16-18 F/F.
G1038 gancho mediano.
G1039 acoplador, #10-32 F/F.
G1041 adaptador de rosca, 5/16-18M a #1/2-20M.
G1042 gancho extra grande.
G1044 placa adaptadora 1/2-20F con tornillería de montaje.
Espárrago 5/16-18 con contratuercas.
Espárrago #10-32 con contratuercas.
Base (TSF).
2 patas de montaje con tornillería (TSFH).
Tapa adicional para la columna con tornillería (TSFH).
4 tornillos de fijación para dinamómetros con capacidades de 0,12 - 500 lbF.
4 tornillos de fijación para dinamómetros con capacidades de 1.000 - 2.000 lbF.
Juego de llaves Allen.

Comparación de bancos de pruebas manuales

Modelo	Capacidad de fuerza	Recorrido máximo de prueba	Método de carga	Velocidad de desplazamiento	Espacio máximo para muestra
ES05	150N	38mm	Palanca con resorte	25,4mm por vuelta de palanca	223mm
ES10	500N	229mm	Palanca con resorte	26,7mm por vuelta de palanca	229mm
ES20	500N	229mm	Rueda manual superior	1,5mm por vuelta de rueda	229mm
ES30	1000N	330mm	Rueda manual lateral	1,3mm por vuelta de rueda	356mm
TSA750(H)	3750N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	330mm
TSC1000(H)	5000N	89mm	Rueda manual en línea	2,5mm por vuelta de rueda	Vertical 254mm Horizontal 330mm
TSF(H)	5000N	102mm	Rueda manual lateral	0,34mm por vuelta de rueda	Vertical: 356mm Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

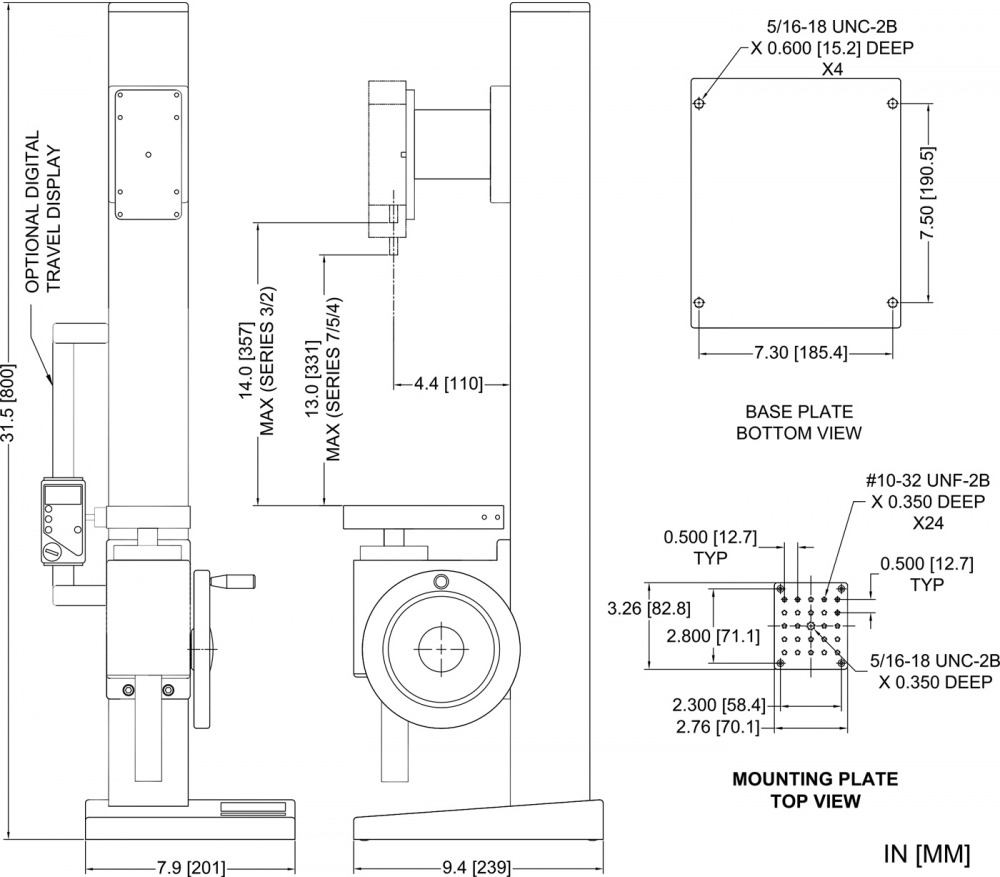

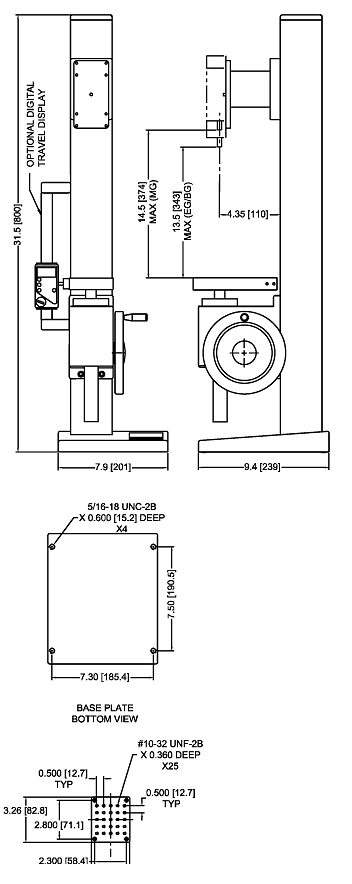

Dimensiones del banco de pruebas de fuerza manual TSF

Todas las dimensiones en pulgadas (inch) y milímetros (mm).

Disponibles extensiones de columna de 305, 610 y 1065 mm (no aumentan la distancia de recorrido).

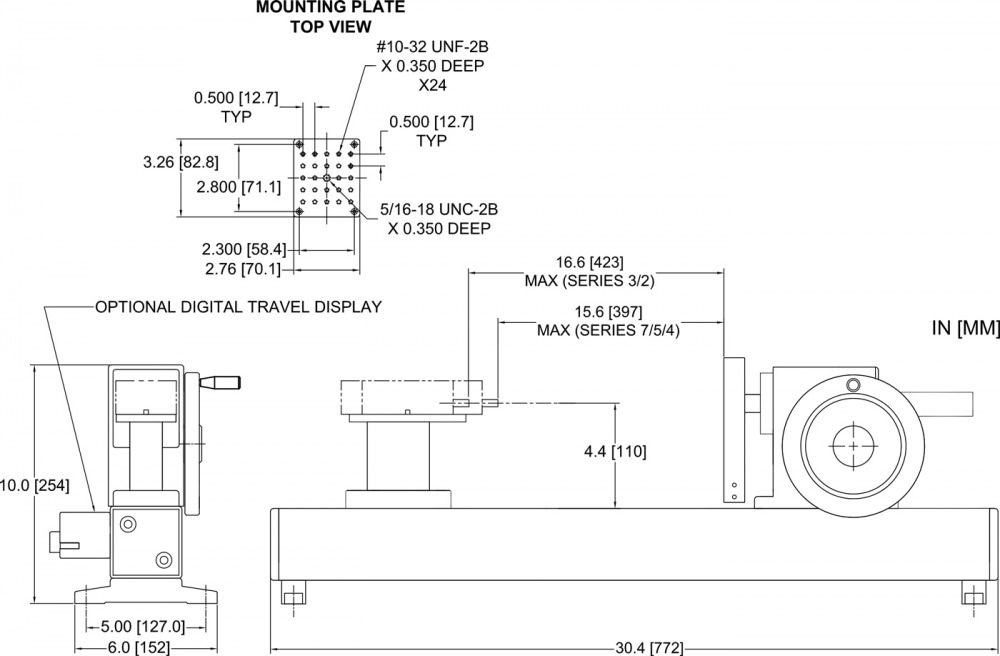

Dimensiones del banco de pruebas de fuerza manual TSFH

Todas las dimensiones en pulgadas (inch) y milímetros (mm).

Disponibles extensiones de columna de 305, 610 y 1065 mm (no aumentan la distancia de recorrido).

Capacidad de carga:	4.5 kN (1,000 lbs)
Recorrido máximo:	100 mm (13.5")
Dimensiones:	152mm x 203 mm x 660mm (6" An x 8" Pr x 26" Al)
Velocidad de desplazamiento:	0.34 mm (0.013") por revolución del volante
Peso:	Aproximadamente 16.3 kg (36 lbs)
Peso de envío:	Aproximadamente 19.5 kg (43 lbs)
Garantía:	3 Años

Productos

Artículo	Producto	Precio	Cantidad	Acción
131915	TSF Handwheel-operated Test stand, 1000 lbF/5000 N, vertical	€ 2.598,00
131916	TSFH Handwheel-operated Test stand, 1000 lbF/5000 N, horizontal	€ 2.598,00

Accesorios

Artículo	Producto	Precio
131863	TSF001 Digital travel display for Series TSF stands	€ 884,00
131904	TSF002 Horizontal/wall mounting kit for Series TSF and TST stands	€ 242,00
140064	SP-2735-12 Column Extension, 12 in. / 305 mm for TSF/TSFH	€ 206,00
140092	SP-2735-24 Column Extension, 24 in. / 610 mm for TSF/TSFH	€ 265,00
140093	SP-2735-42 Column Extension, 42 in. / 1065 mm for TSF/TSFH	€ 574,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial
