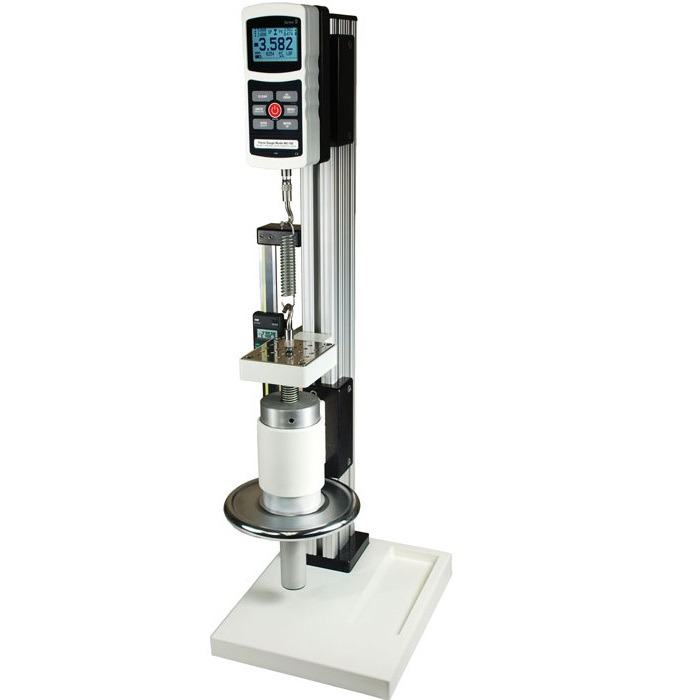

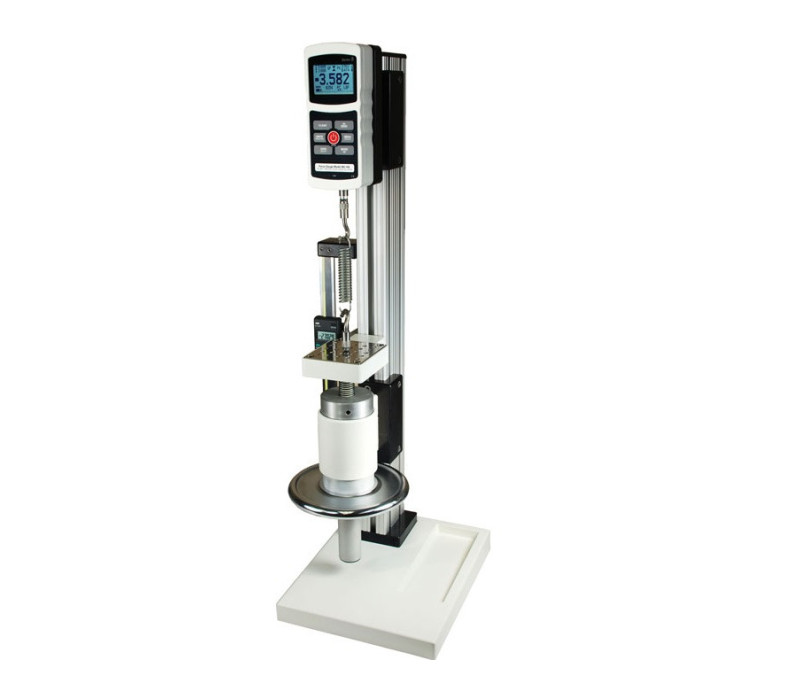

TSC/TSCH1000 Banco de pruebas de medición manual de precisión
Descubre el TSC, un banco de pruebas manual que combina robustez y precisión, ideal para aplicaciones en entornos industriales y laboratorios. Diseñado para realizar ensayos de tracción y compresión, ofrece una gran capacidad de carga y un control manual preciso durante las pruebas.
Características principales:
- Alta capacidad de carga: Con una capacidad de hasta 5 kN, el TSC es adecuado para una amplia variedad de materiales y aplicaciones, permitiendo pruebas con cargas elevadas.
- Construcción robusta: Fabricado con materiales de alta calidad, el TSC garantiza durabilidad y un rendimiento constante incluso en condiciones de uso intensivo.
Características especiales:
- Flexibilidad de montaje: Permite su instalación en banco o pared, adaptándose a diferentes espacios de trabajo.
- Amplia compatibilidad: Compatible con todos los dinamómetros y accesorios de Mark-10, facilitando configuraciones de prueba personalizadas y precisas.
Principales ventajas:
- Facilidad de uso: Equipado con un amplio volante manual y un husillo de precisión, el TSC proporciona un movimiento suave y preciso, permitiendo realizar pruebas detalladas y meticulosas.

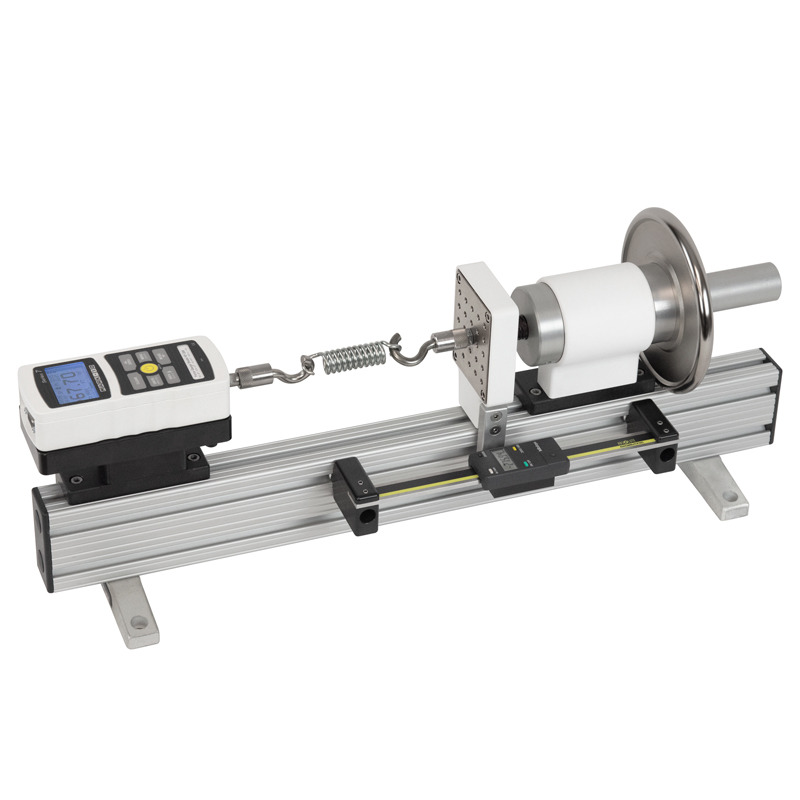

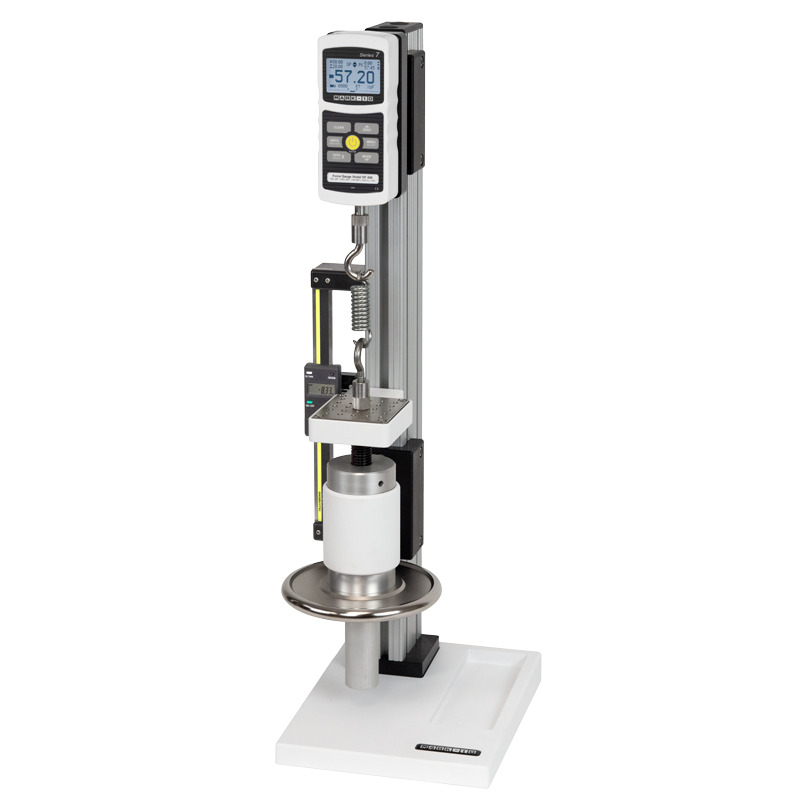

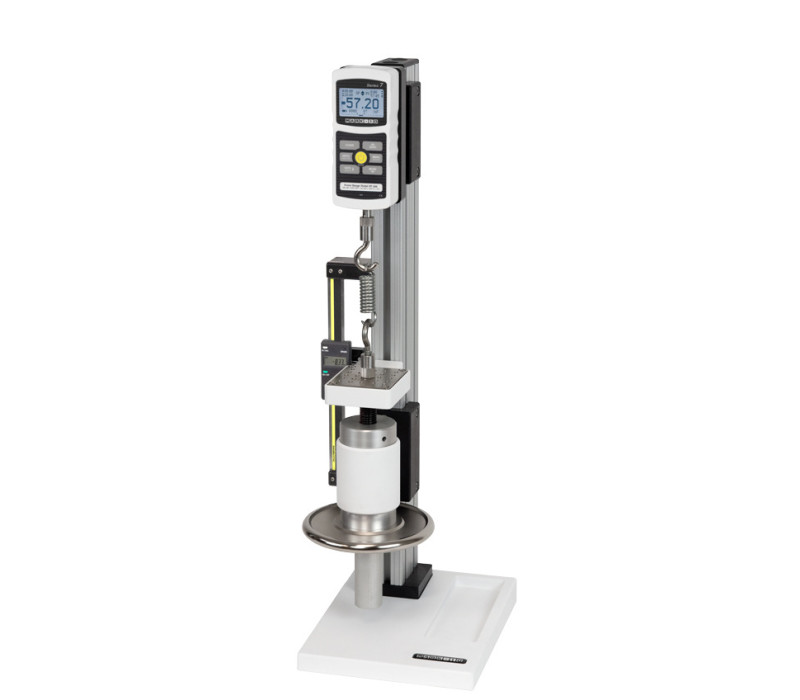

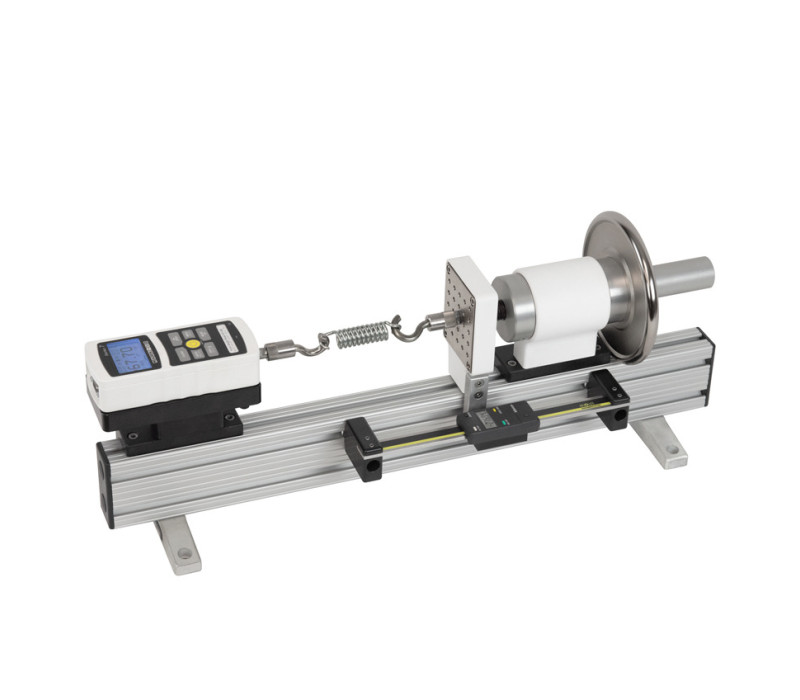

- Versatilidad en la configuración: Disponible en versiones vertical (TSC1000) y horizontal (TSCH1000), adaptándose a las necesidades específicas de cada industria.
Para más información sobre cómo el banco de pruebas TSC puede optimizar tus procesos de calidad y desarrollo de productos, contáctanos.
Características
- Combina alta precisión con una capacidad de 5 kN, lo que lo hace adecuado para una amplia gama de ensayos.
- Dispone de un husillo trapezoidal de precisión, que garantiza un funcionamiento fluido y preciso.

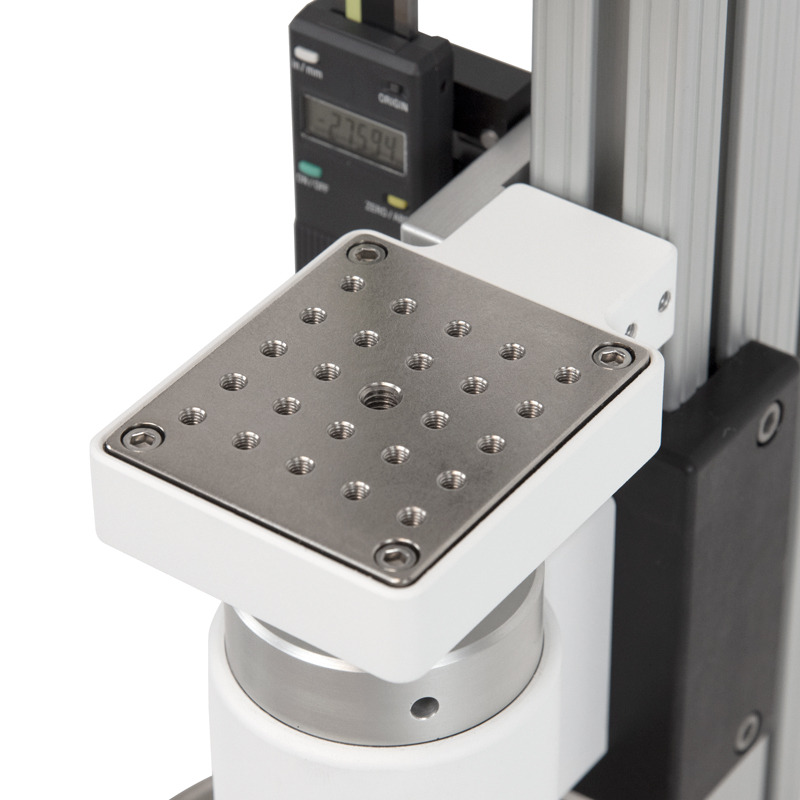

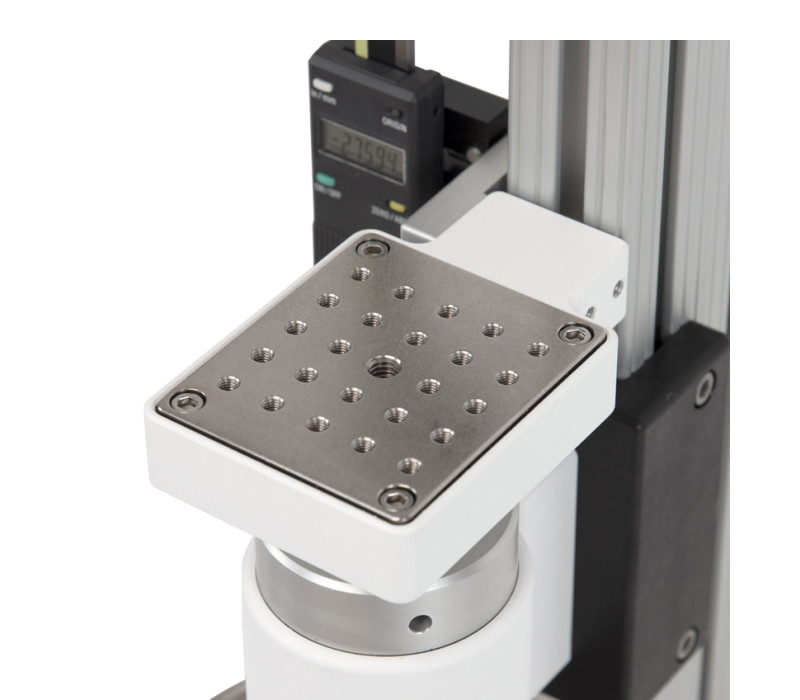

- Incluye una mesa de carga con 25 orificios roscados #10-32 UNF, permitiendo un montaje versátil de accesorios y mordazas.
- Cuenta con orificios de montaje para su instalación segura y estable en un banco de trabajo, mejorando la fiabilidad durante su uso.
- Compatible con todos los dinamómetros, accesorios y mordazas Mark-10, ofreciendo una gran versatilidad en diferentes configuraciones de prueba.

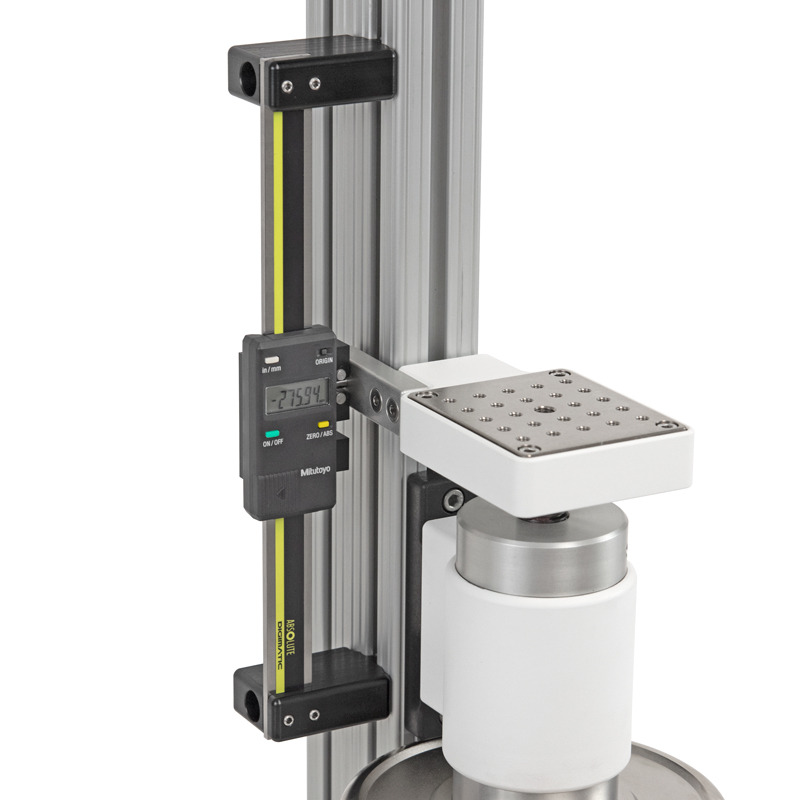

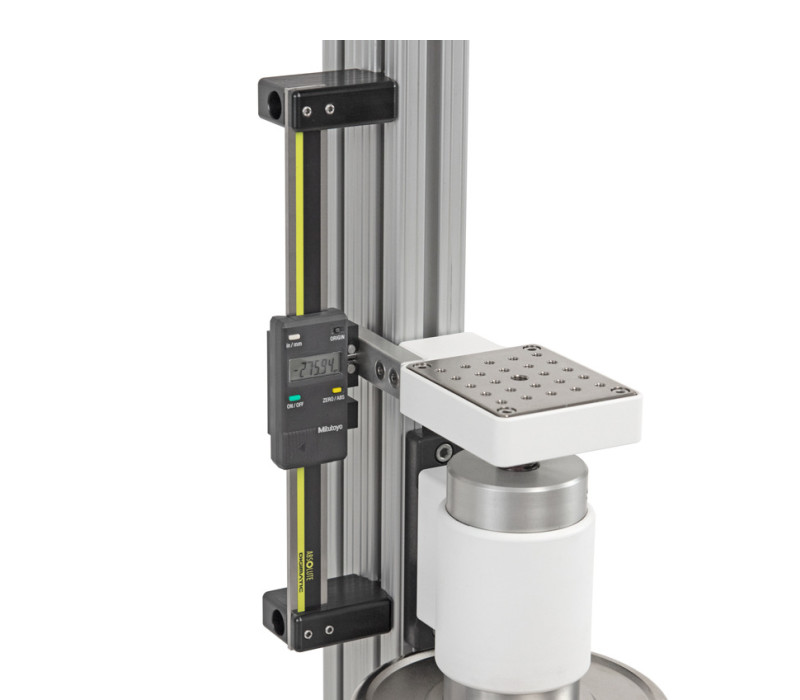

- Opcionalmente, se puede añadir un indicador digital de desplazamiento, mejorando la visibilidad y precisión de las mediciones.

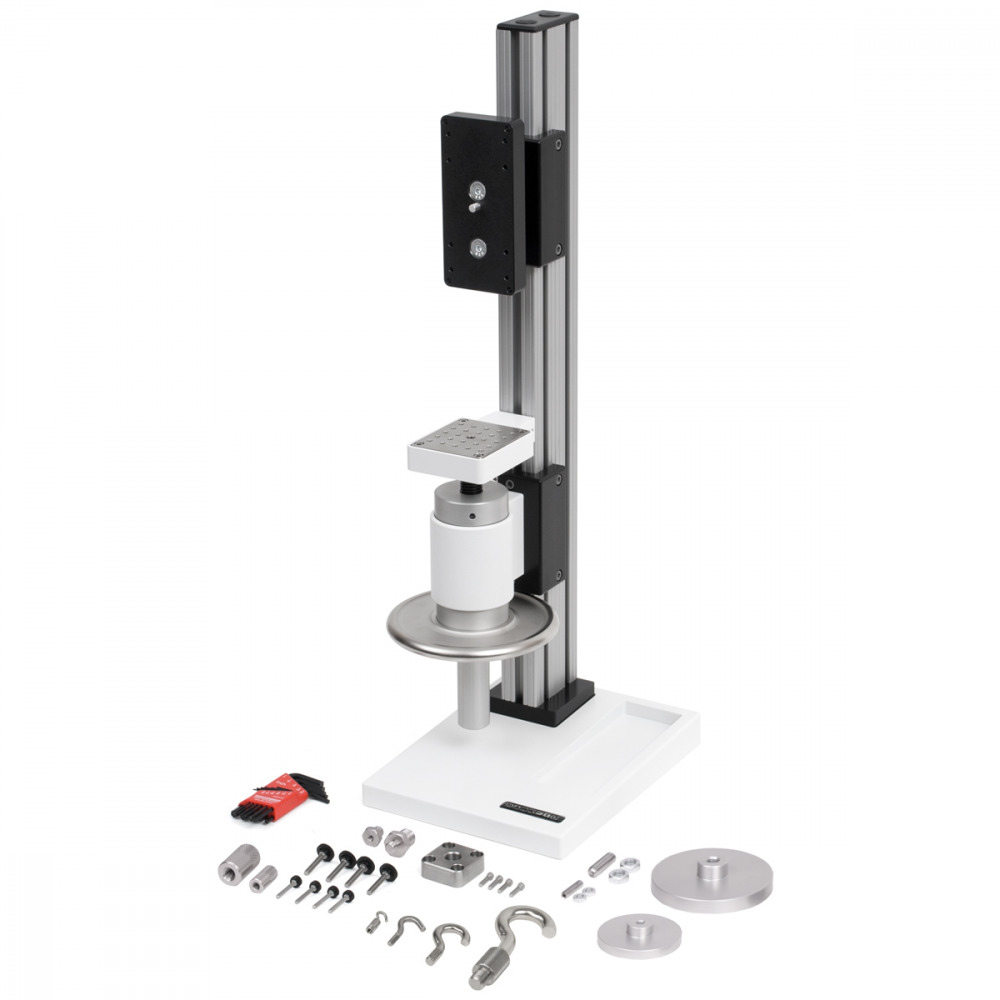

Los bancos de pruebas TSC1000 y/o TSC1000H incluyen los siguientes accesorios:
- G1009 Placa de compresión, 2” de diámetro
- G1009-1 Placa de compresión, 3” de diámetro
- G1028 Gancho pequeño
- G1030 Adaptador de rosca, 5/16-18M a #10-32F
- G1035 Gancho grande
- G1037 Acoplamiento, 5/16-18 F/F
- G1038 Gancho mediano
- G1039 Acoplamiento, #10-32 F/F
- G1041 Adaptador de rosca, 5/16-18M a #1/2-20M
- G1042 Gancho extragrande
- G1044 Placa adaptadora 1/2-20F con tornillería de montaje
- Espárrago 5/16-18 con contratuercas
- Espárrago #10-32 con contratuercas
- Base (solo TSC1000)
- 2 patas de montaje con tornillería (solo TSC1000H)
- Tapa adicional para la columna con tornillería (solo TSC1000H)
- 4 tornillos de sujeción para dinamómetros con capacidades de 0,12 - 500 lbF
- 4 tornillos de sujeción para dinamómetros con capacidades de 1.000 - 2.000 lbF
- Juego de llaves Allen
| Modelo | Capacidad de fuerza | Recorrido máximo de prueba | Método de carga | Velocidad de desplazamiento | Espacio máximo para muestra |
|---|---|---|---|---|---|
| ES05 | 50N | 229mm | Palanca con resorte | 25,4mm por vuelta de palanca | 229mm |
| ES10 | 500N | 229mm | Palanca con resorte | 26,7mm por vuelta de palanca | 229mm |
| ES20 | 500N | 229mm | Rueda manual superior | 1,5mm por vuelta de rueda | 229mm |
| ES30 | 1000N | 330mm | Rueda manual lateral | 1,3mm por vuelta de rueda | 356mm |
| TSA750(H) | 3750N | 95mm (con topes de recorrido) 152 (sin topes de recorrido) | Palanca con cremallera y piñón, ajustable en incrementos de 30° | 76,2mm por vuelta de palanca | Vertical: 267mm Horizontal: 368mm |
| TSB100 | 500N | 95mm (con topes de recorrido) 152 (sin topes de recorrido) | Palanca con cremallera y piñón, ajustable en incrementos de 30° | 76,2mm por vuelta de palanca | 330mm |
| TSC1000(H) | 5000N | 89mm | Rueda manual en línea | 2,5mm por vuelta de rueda | Vertical 254mm Horizontal 330mm |
| TSF(H) | 5000N | 102mm | Rueda manual lateral | 0,34mm por vuelta de rueda | Vertical: 356mm Horizontal: 459mm |
| - El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal. |
|||||
Dimensiones

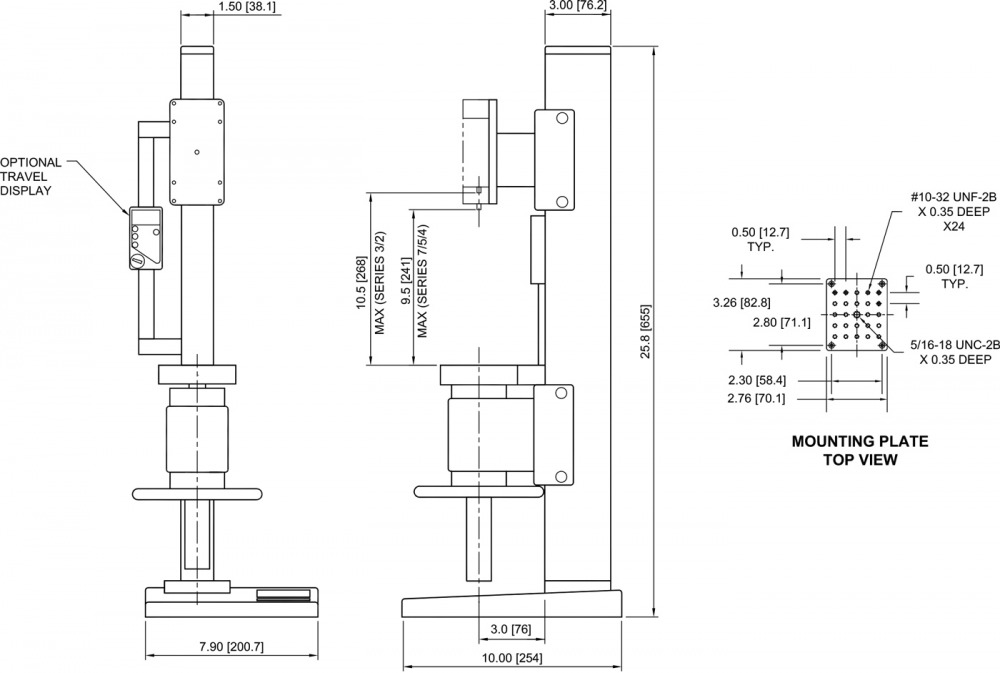

TSC

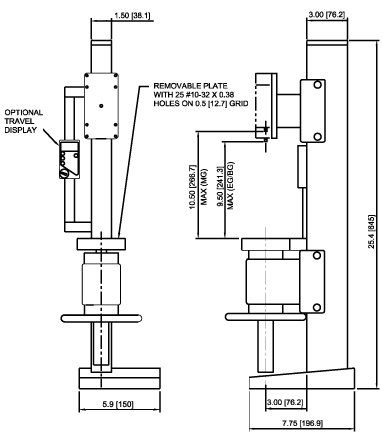

Medidas del banco de pruebas de fuerza manual TSC1000
Todas las dimensiones están en pulgadas (inch) y milímetros (mm).

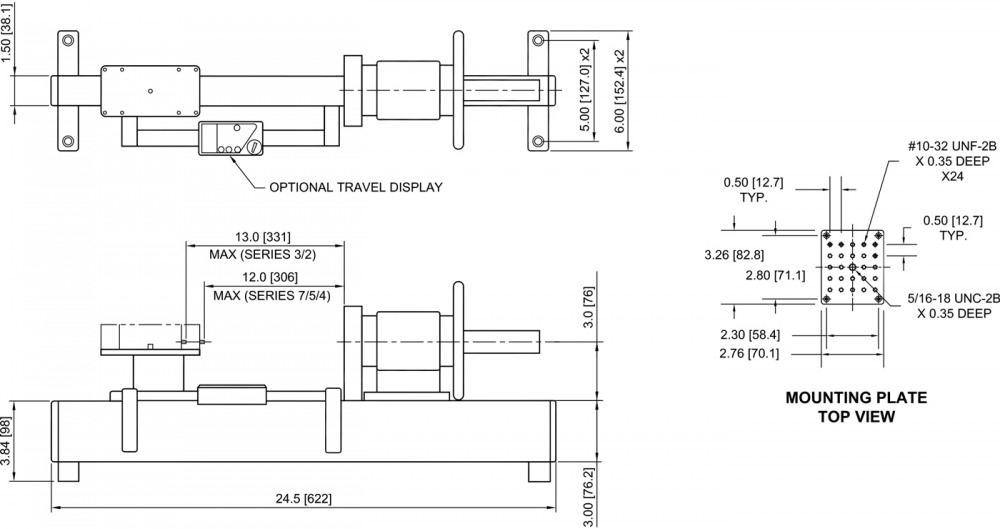

TSCH
Medidas del banco de pruebas de fuerza manual TSC1000H
Todas las dimensiones están en pulgadas (inch) y milímetros (mm).
Productos relacionados
Series-3 Medidor de fuerza digital
- Frecuencia de muestreo de 2.000 Hz de alta velocidad
- Salida de datos USB de puntos de datos continuos o individuales
- Tamaño ultra compacto
Más detalles
Series-4 Medidores de fuerza digitales avanzados
- Frecuencia de muestra de 3.000 Hz de alta velocidad
- USB, RS-232, Mitutoyo y salidas analógicas
- Gran pantalla gráfica retroiluminada
Más detalles
Series-5 Medidor de fuerza digital avanzado
- 3 Años de garantía
- ±0,1% de precisión
- Frecuencia de la muestra máxima de 7.000 Hz de alta velocidad
Más detalles
Accesorios
AC1004 Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
- Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS
Más detalles
Especificaciones
| Capacidad de carga: | 5 kN (500kg / 1,000 lb) |
| Recorrido máximo: | 89 mm (3,5") |
| Dimensiones: | 152 mm x 203 mm x 660 mm (6” An x 8” Pr x 26” Al) |
| Velocidad de desplazamiento: | 25 mm (0,1") por revolución |
| Peso: | TSC1000 11,3 kg (25 lb) TSC1000H 9,1 kg (20 lb) |
| Peso del envío: | TSC1000 13,6 kg (30 lb) TSC1000H 12,7 kg (28 lb) |
| Garantía: | 3 Años de garantía |
