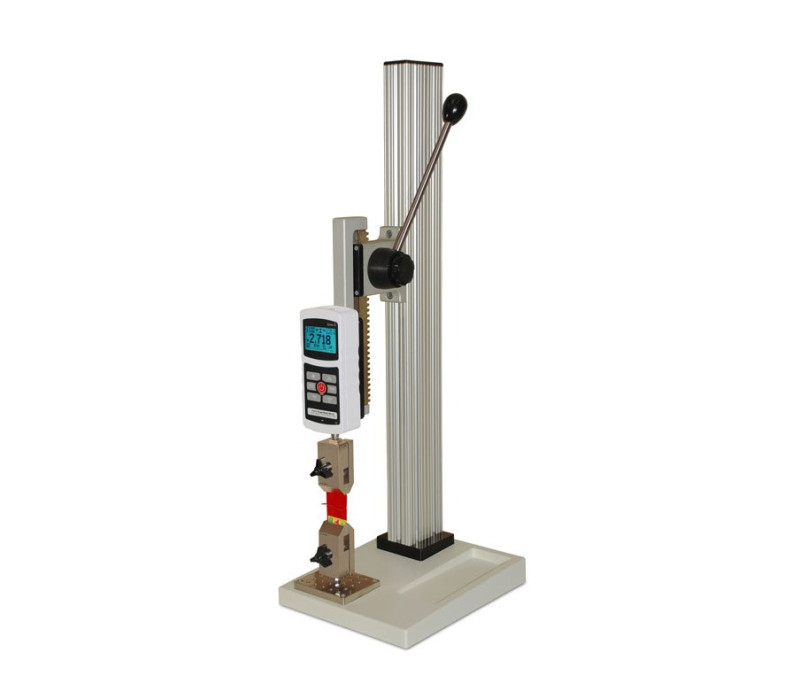

TSB100 Banco de pruebas de fuerza manual

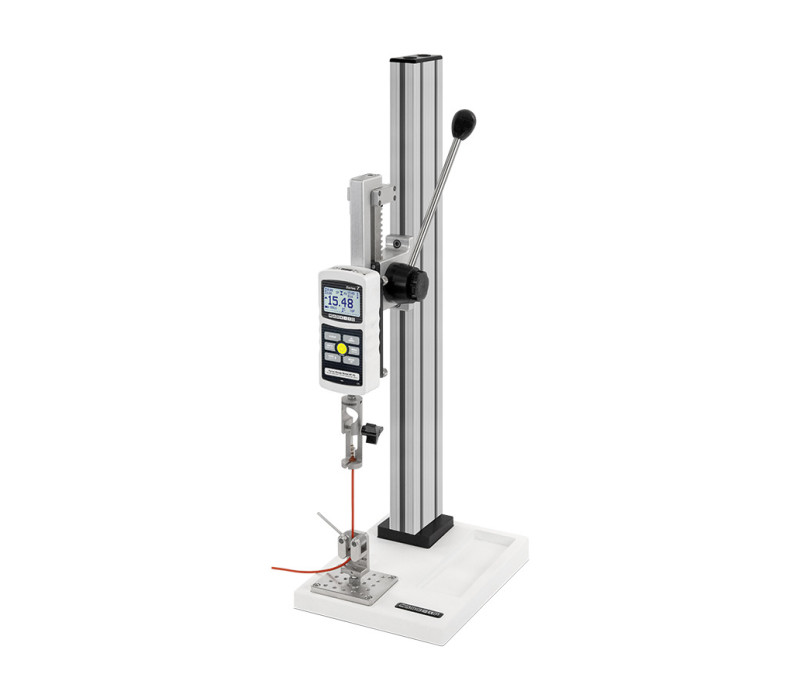

La TSB100 se muestra en una tarea típica de prueba de tracción de crimpado de cables, con medidor de fuerza de la serie 7, empuñadura de terminal de cable G1001 y empuñadura de rodillo doble G1002.

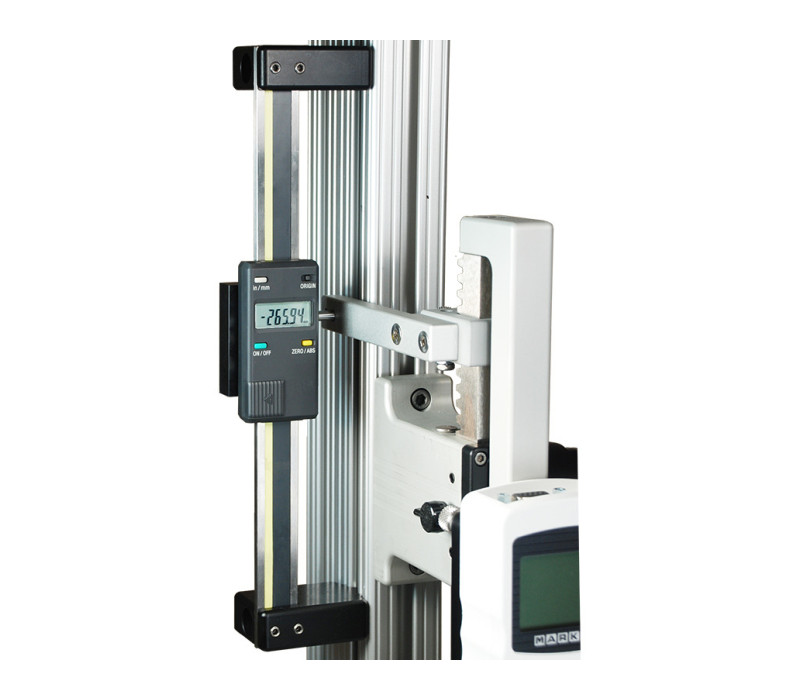

La opción de visualización digital del recorrido es útil para aplicaciones como los ensayos de tracción y los ensayos de muelles.

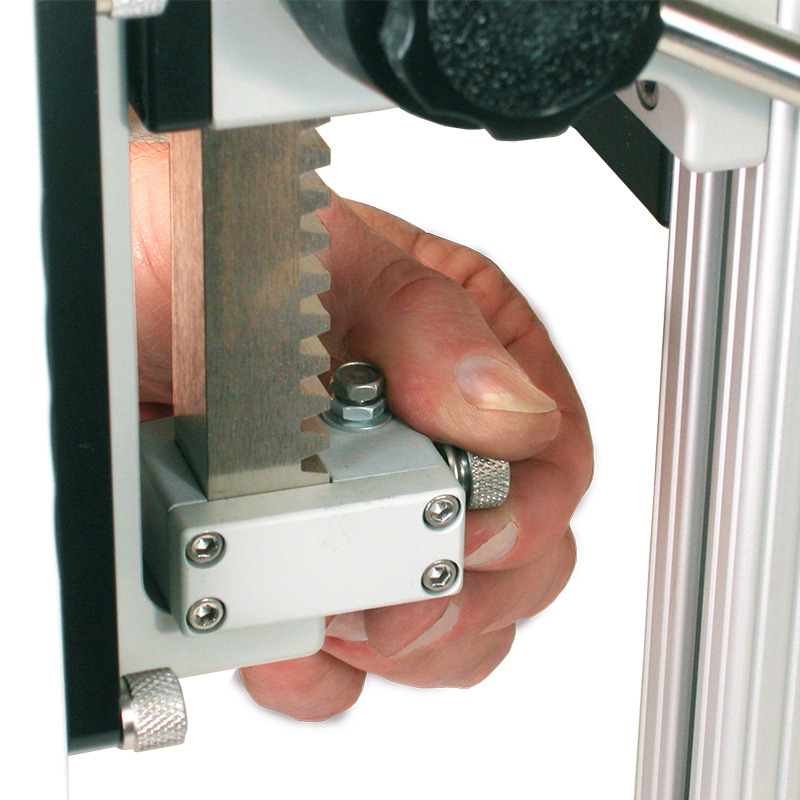

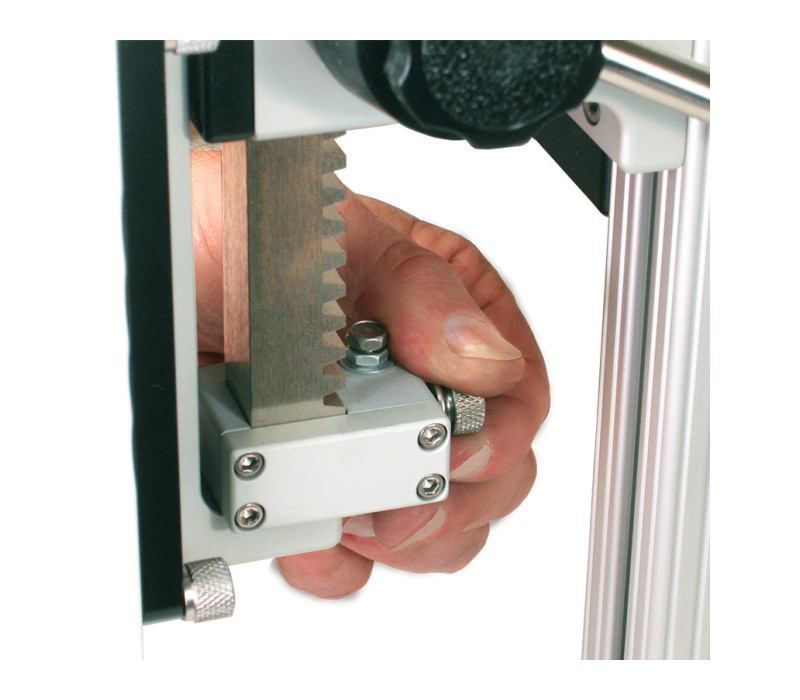

Opcionalmente, se pueden colocar topes de recorrido superior e inferior ajustables a lo largo de la longitud de la cremallera.

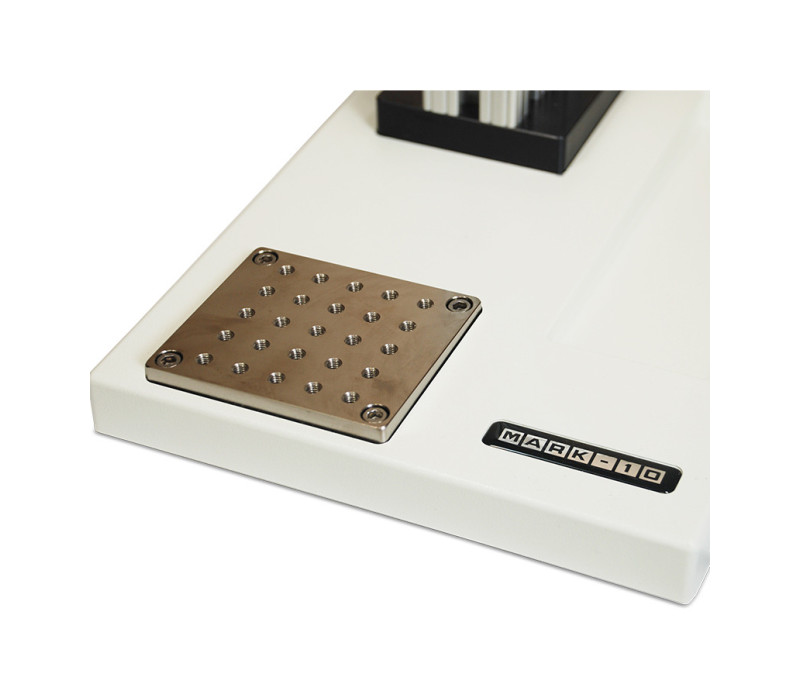

La placa de montaje contiene una matriz de orificios roscados para el agarre y el montaje de la fijación.

TSB100 Banco de pruebas horizontal accionado por palanca manual

Explore el TSB100 en Checkline, un banco de pruebas manual diseñado para realizar pruebas de tracción y compresión con facilidad y precisión. Capaz de manejar fuerzas de hasta 500 N (100 lbF), este banco es ideal para diversas aplicaciones en entornos de laboratorio y producción.

Características Clave:

Operación Manual Eficiente: La palanca de carga, ajustable en incrementos de 30°, garantiza flexibilidad en diversos escenarios de prueba.
Construcción Robusta: Fabricado con materiales duraderos, el TSB100 está diseñado para soportar condiciones de trabajo exigentes.

Características Especiales:

Amplia Compatibilidad con Instrumentos: Totalmente compatible con todos los dinamómetros, accesorios y mordazas de Mark-10, permitiendo configuraciones personalizadas y precisas para sus necesidades de prueba.
Ajustes Personalizables: Incluye topes de recorrido ajustables y una base con múltiples orificios roscados, proporcionando configuraciones de prueba versátiles.

Para obtener más información sobre cómo el TSB100 puede satisfacer sus necesidades específicas de medición, contáctenos.

€ 1.005,00

Pedir ahora

Cremallera rectificada de alta precisión que garantiza un movimiento fluido y preciso, facilitando pruebas exactas.

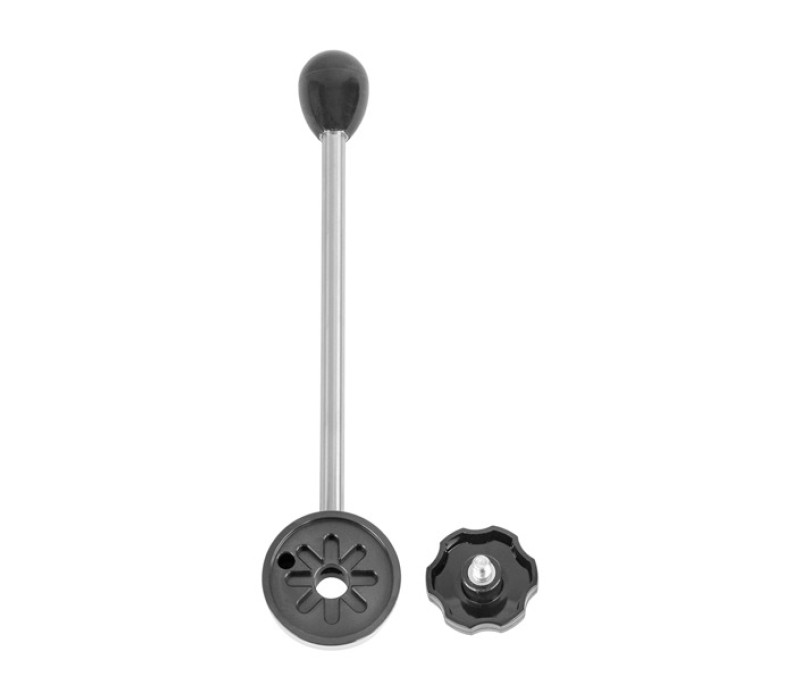

Palanca de carga ajustable en incrementos de 30°, lo que mejora significativamente la facilidad de operación.
Incluye un freno de fricción de baja fuerza, permitiendo un entorno de prueba más controlado.
Total compatibilidad con todos los dinamómetros, accesorios y mordazas de Mark-10, asegurando una configuración de prueba versátil y personalizable.
Orificios de montaje para una fijación estable y segura en el banco de trabajo, aumentando su fiabilidad.
Base desmontable con 25 orificios roscados #10-32 UNF, permitiendo opciones flexibles de montaje de accesorios.
Topes de recorrido ajustables opcionales, proporcionando configuraciones de prueba personalizadas para satisfacer necesidades específicas.
Pantalla digital de desplazamiento opcional, que mejora la visibilidad y precisión de la medición, optimizando la experiencia de uso.

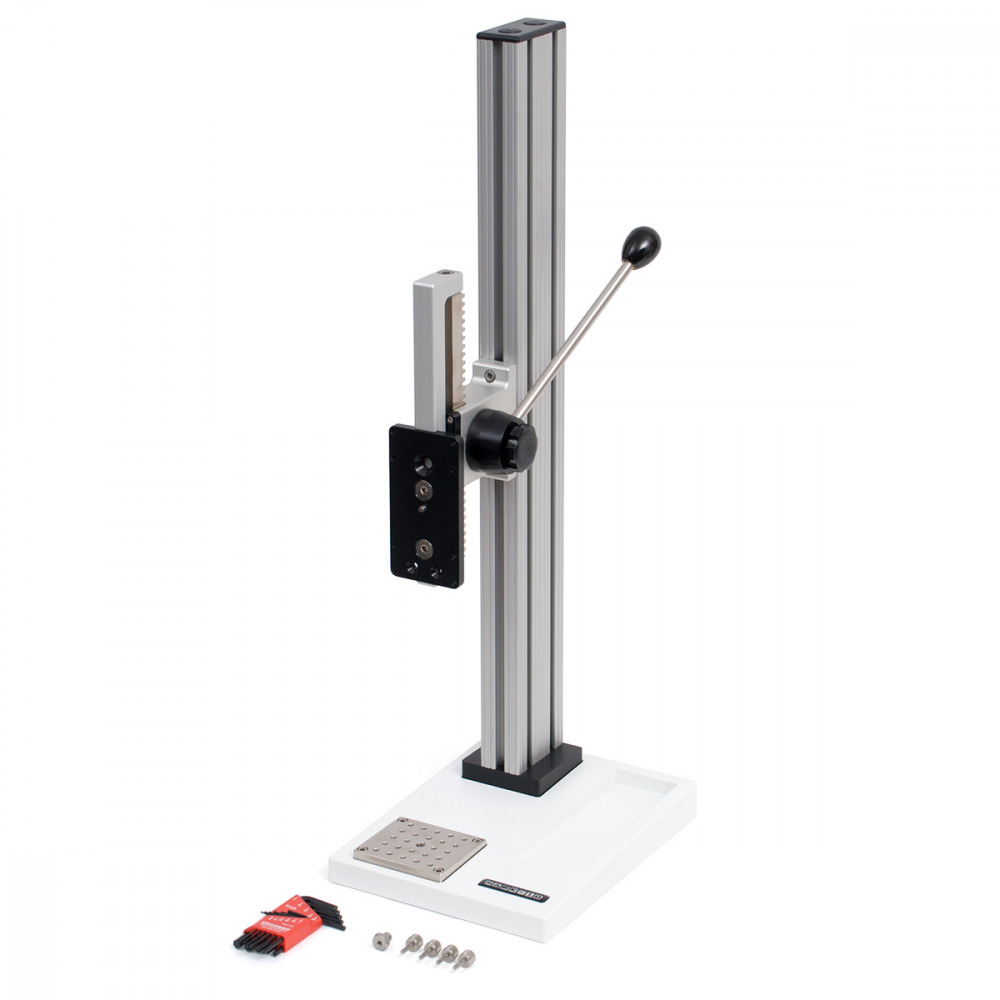

El banco de pruebas TSB100 incluye los siguientes accesorios:

G1030 Adaptador de rosca, 5/16-18M a #10-32F
4 Tornillos de fijación para medidor de fuerza
Juego de llaves Allen

Comparación de bancos de pruebas manuales

Modelo	Capacidad de fuerza	Recorrido máximo de prueba	Método de carga	Velocidad de desplazamiento	Espacio máximo para muestra
ES05	150N	38mm	Palanca con resorte	25,4mm por vuelta de palanca	223mm
ES10	500N	229mm	Palanca con resorte	26,7mm por vuelta de palanca	229mm
ES20	500N	229mm	Rueda manual superior	1,5mm por vuelta de rueda	229mm
ES30	1000N	330mm	Rueda manual lateral	1,3mm por vuelta de rueda	356mm
TSA750(H)	3750N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	330mm
TSC1000(H)	5000N	89mm	Rueda manual en línea	2,5mm por vuelta de rueda	Vertical 254mm Horizontal 330mm
TSF(H)	5000N	102mm	Rueda manual lateral	0,34mm por vuelta de rueda	Vertical: 356mm Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

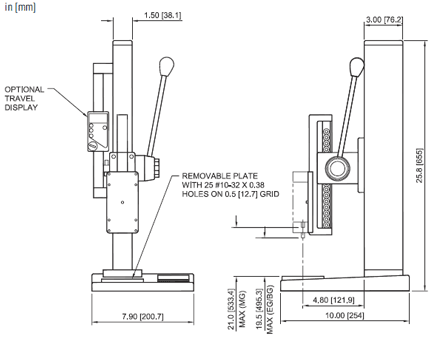

Medidas del banco de pruebas de fuerza manual TSB100

Todas las dimensiones están expresadas en pulgadas y (mm).

Extensiones de columna disponibles de 305, 610 y 1065 mm (no aumentan la distancia de recorrido).

Capacidad:	500 N (50 kg / 100 lb)
Recorrido:	150 mm sin topes de desplazamiento 95 mm con topes de desplazamiento
Dimensiones:	Ver medidas arriba
Peso:	5.4 kg (12 lb)
Peso de envío:	11.3 kg (25 lb)
Garantía:	3 Años

Productos

Artículo	Producto	Precio	Cantidad	Acción
126529	TSB100 Lever-operated Test Stand, 100 lbF / 500 N, vertical	€ 1.005,00

Accesorios

Artículo	Producto	Precio
131908	TSA001 - Travel Display for TSA750(H), 6"/150 mm	€ 799,00
131909	TSA002 - Horizontal/wall mounting kit for TSA750/TSC1000	€ 174,00
131912	TSB003 - Travel stops kit for TSB100	€ 106,00
140091	SP-2734-12 Column Extension, 12 in. / 305 mm for TSA/B/C	€ 211,00
140090	SP-2734-24 Column Extension, 24 in. / 610 mm for TSA/B/C	€ 271,00
138108	SP-2734-42 Column Extension, 42 in. / 1065 mm for TSA/B/C	€ 372,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
