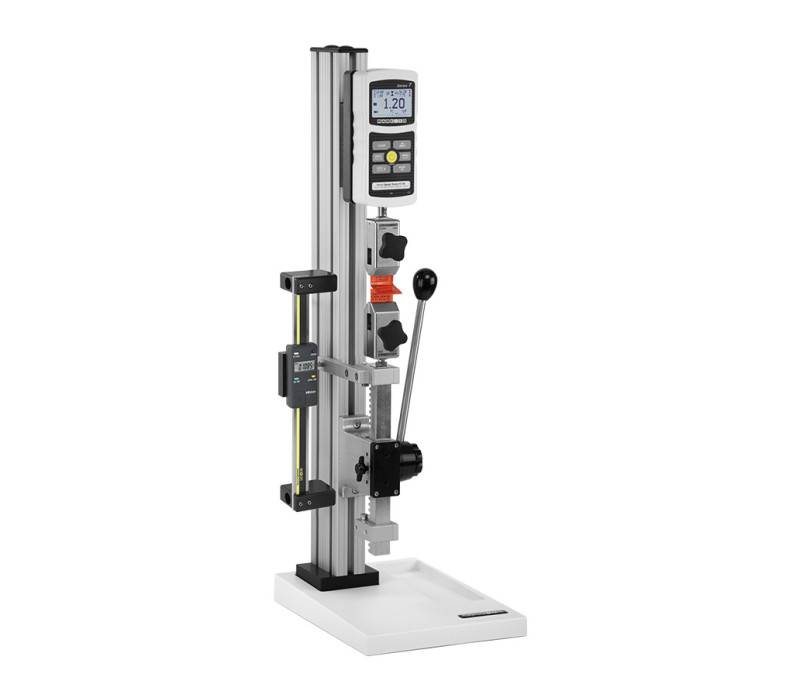

TSA750 Banco de pruebas horizontal o vertical con palanca manual


Descubra el TSA750, un robusto banco de pruebas manual, ideal tanto para entornos de laboratorio como de producción. Este modelo ofrece una excelente capacidad de hasta 3,75 kN y está diseñado para realizar pruebas precisas y eficientes de tracción y compresión en orientaciones tanto horizontales como verticales.

Características Clave:

  • Alta Capacidad: Soporta hasta 3750 N, adecuado para una amplia gama de pruebas de fuerza.
  • Construcción Duradera: Fabricado con componentes de aluminio resistentes, lo que lo hace ideal para entornos exigentes.
  • Diseño Eficiente: Equipado con un gran volante para un ajuste preciso del movimiento, garantizando pruebas exactas y repetibles.

Características Especiales:

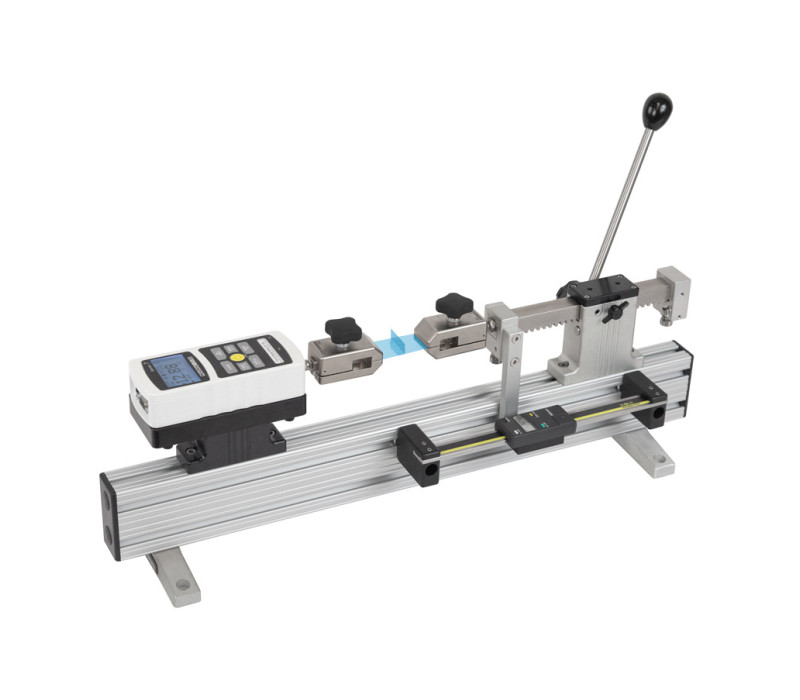

  • Versatilidad de Configuración: Disponible en versiones vertical (TSA750) y horizontal (TSA750H) para adaptarse a diferentes tipos de pruebas y configuraciones de espacio de trabajo.
  • Configuración Flexible: Adaptable a diversas necesidades de prueba, mejorando su utilidad en distintos entornos.

Accesorios y Compatibilidad:

  • Integración con Dinamómetros: Totalmente compatible con toda la gama de dinamómetros Mark-10, asegurando mediciones precisas y configuraciones versátiles.
  • Accesorios Compatibles: Compatible con dinamómetros Mark-10 y otros dispositivos de sujeción, permitiendo una personalización completa del sistema de pruebas.

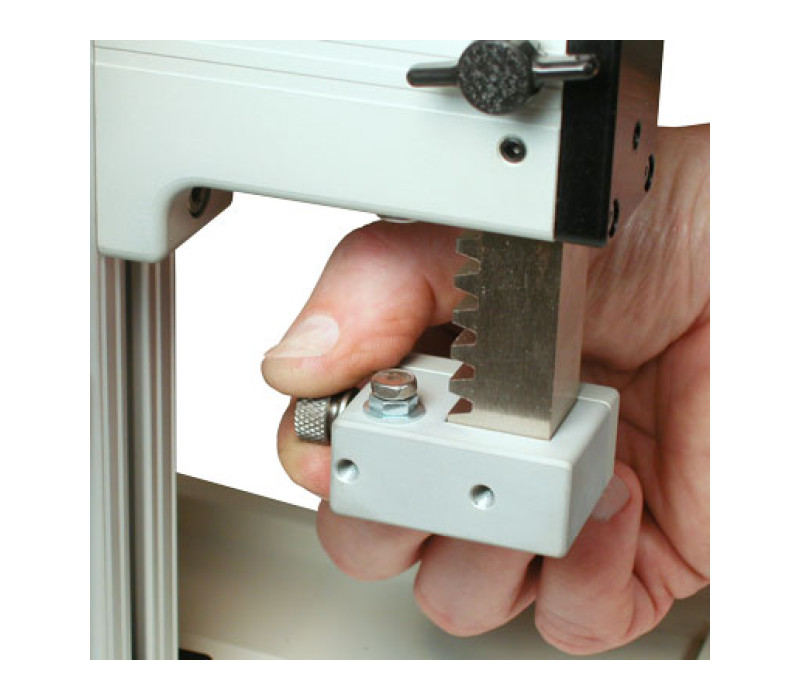

  • Opciones de Personalización: Equipado con topes de recorrido ajustables y un freno de baja fricción para un mejor control.



Descubra cómo el TSA750 / TSA750H puede ser una parte esencial de sus procesos de calidad. Para obtener más información sobre cómo mejorar sus capacidades de prueba con este modelo, contáctenos.


Características

  • Compatible con todos los medidores de fuerza, accesorios y mordazas de Mark-10, permitiendo configuraciones de prueba versátiles.

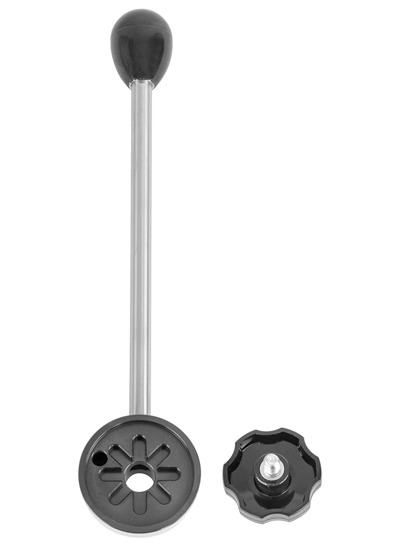

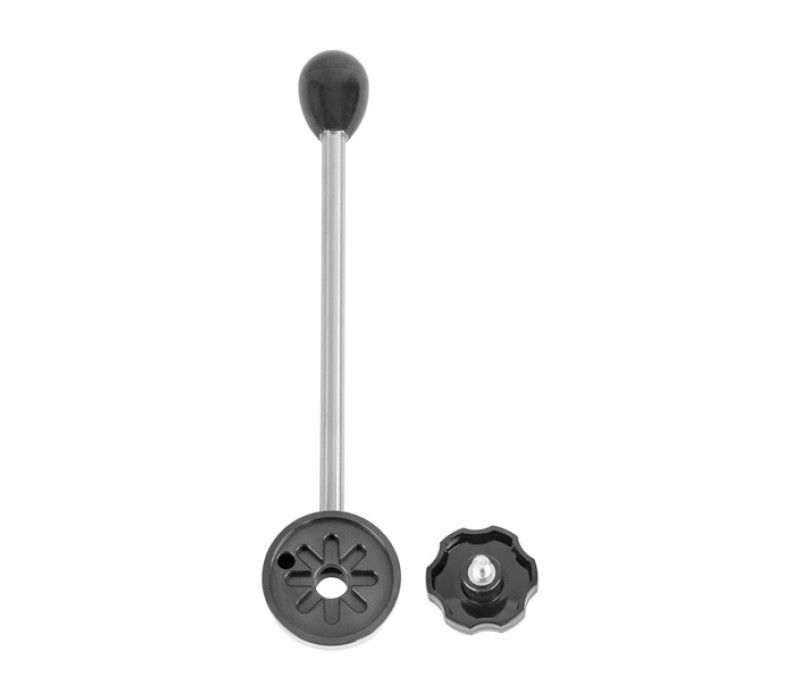

  • La palanca de carga se puede posicionar en incrementos de 30°, facilitando su operación.
  • Incluye orificios roscados para un montaje seguro y estable en el banco de trabajo.
  • Equipado con un mecanismo de cremallera y piñón rectificado de precisión para un movimiento exacto.
  • Las placas de desgaste ajustables garantizan un movimiento suave y preciso durante las pruebas.

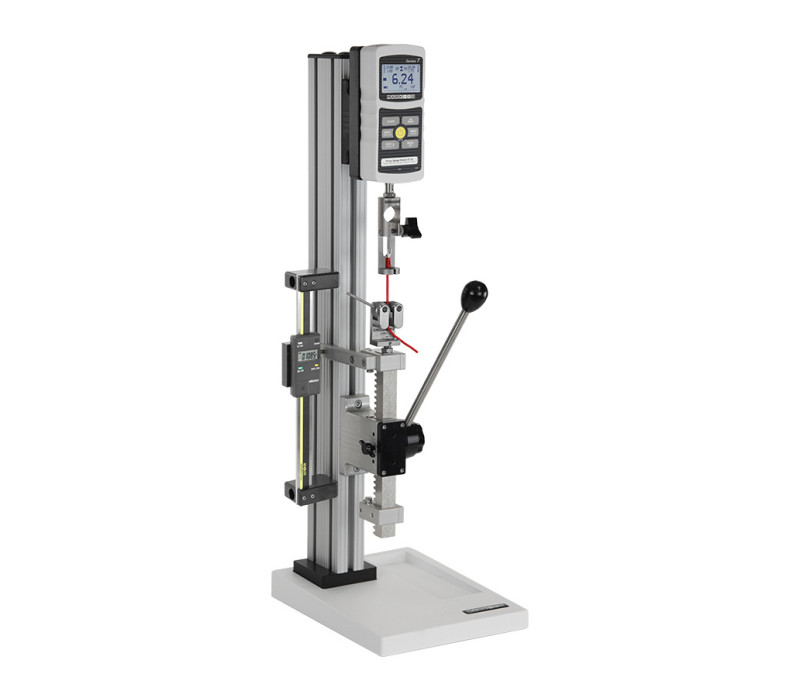

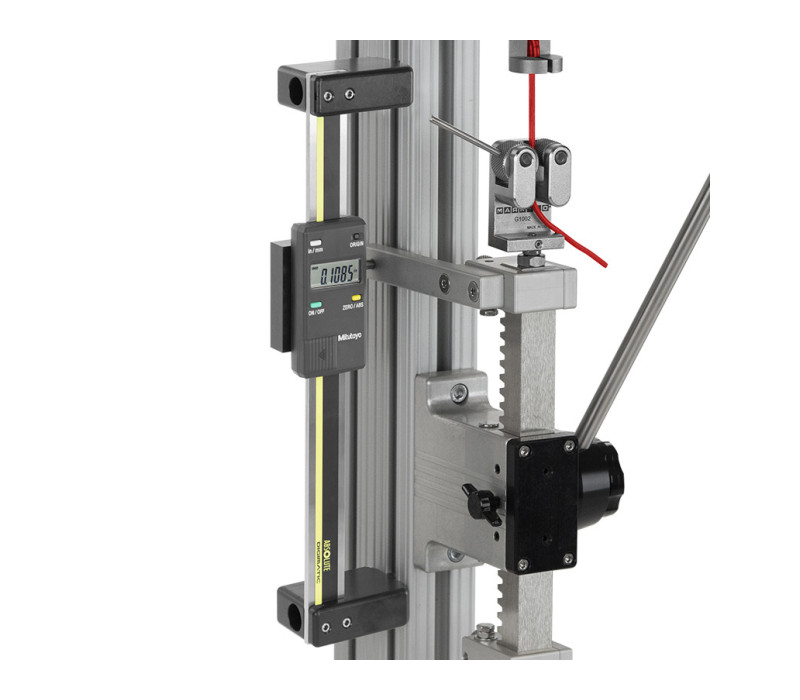

  • Disponible con una pantalla digital de recorrido opcional para una mayor precisión en la medición.
  • Kits opcionales de montaje para dinamómetros de la competencia, ofreciendo mayor flexibilidad en distintas configuraciones.

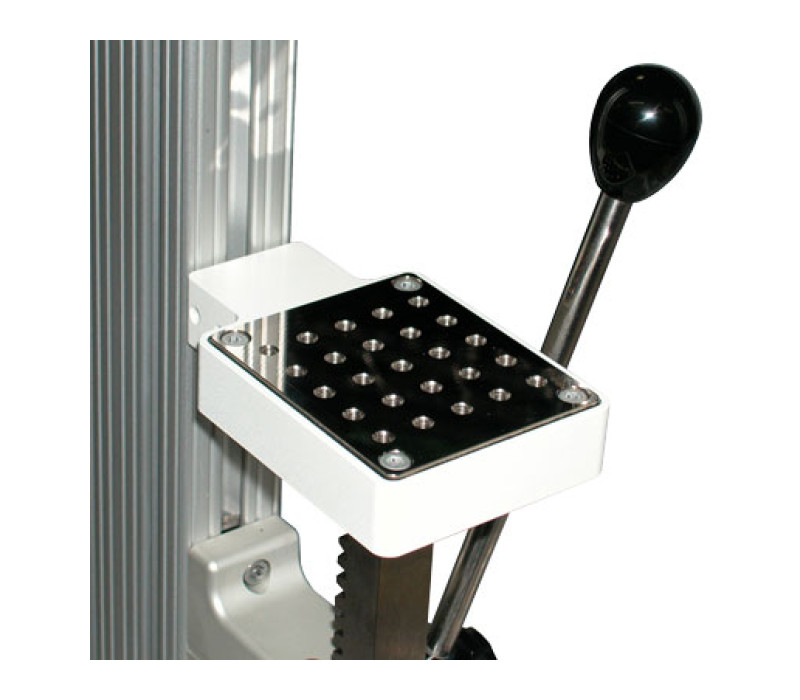

  • La Mesa de Montaje opcional incluye una matriz de orificios roscados para una fijación versátil de mordazas y accesorios.

Kit completo

Los bancos de pruebas TSA750 y TSA750H incluyen los siguientes accesorios:

  • G1009 Placa de compresión de 2” de diámetro.
  • G1028 Gancho pequeño.
  • G1030 Adaptador de rosca, 5/16-18M a #10-32F.
  • G1035 Gancho grande.
  • G1038 Gancho mediano.
  • G1041 Adaptador de rosca, 5/16-18M a #1/2-20M.
  • G1042 Gancho extragrande.
  • G1091 Acoplador de rosca, 1/2-20F a 1/2-20F.
  • Espárrago 5/16-18 con tuercas de fijación.
  • Espárrago #10-32 con tuercas de fijación.
  • Llave de ajuste 5/16-3/8.
  • Base (solo TSA750).
  • 2 Patas de montaje con tornillería (solo TSA750H).
  • Tapa adicional de la columna con tornillería (solo TSA750H).
  • 4 Tornillos de fijación para dinamómetros con capacidades de 0.12 - 500 lbF.
  • 4 Tornillos de fijación para dinamómetros con capacidades de 1,000 - 2,000 lbF.
  • Juego de llaves Allen.


Comparación de bancos de pruebas manuales

ModeloCapacidad de fuerzaRecorrido máximo de pruebaMétodo de cargaVelocidad de desplazamiento Espacio máximo para muestra
ES05150N38mmPalanca con resorte25,4mm por vuelta de palanca223mm
ES10500N229mmPalanca con resorte26,7mm por vuelta de palanca 229mm
ES20500N229mmRueda manual superior 1,5mm por vuelta de rueda 229mm
ES301000N330mmRueda manual lateral 1,3mm por vuelta de rueda 356mm
TSA750(H)3750N95mm (con topes de recorrido)
152 (sin topes de recorrido)
Palanca con cremallera y piñón, ajustable en incrementos de 30° 76,2mm por vuelta de palanca Vertical: 267mm
Horizontal: 368mm
TSB100500N95mm (con topes de recorrido)
152 (sin topes de recorrido)
Palanca con cremallera y piñón, ajustable en incrementos de 30° 76,2mm por vuelta de palanca 330mm
TSC1000(H)5000N89mmRueda manual en línea 2,5mm por vuelta de rueda Vertical 254mm
Horizontal 330mm
TSF(H)5000N102mmRueda manual lateral 0,34mm por vuelta de rueda Vertical: 356mm
Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios.
- Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20.
- Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

Dimensiones

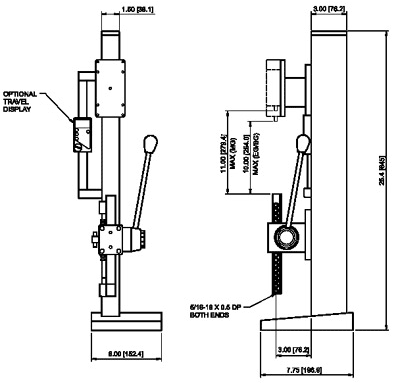

Dimensiones-TSA750


Medidas del Banco de Pruebas de Fuerza Manual TSA750

Todas las dimensiones en pulgadas y (mm).

Extensiones de columna disponibles en 305, 610 y 1065 mm (no aumentan la distancia de recorrido).

Dimensiones-TSA750


Medidas del Banco de Pruebas de Fuerza Manual en Orientación Horizontal TSA750H

Todas las dimensiones en pulgadas y (mm).

Extensiones de columna disponibles en 305, 610 y 1065 mm (no aumentan la distancia de recorrido).


Productos relacionados

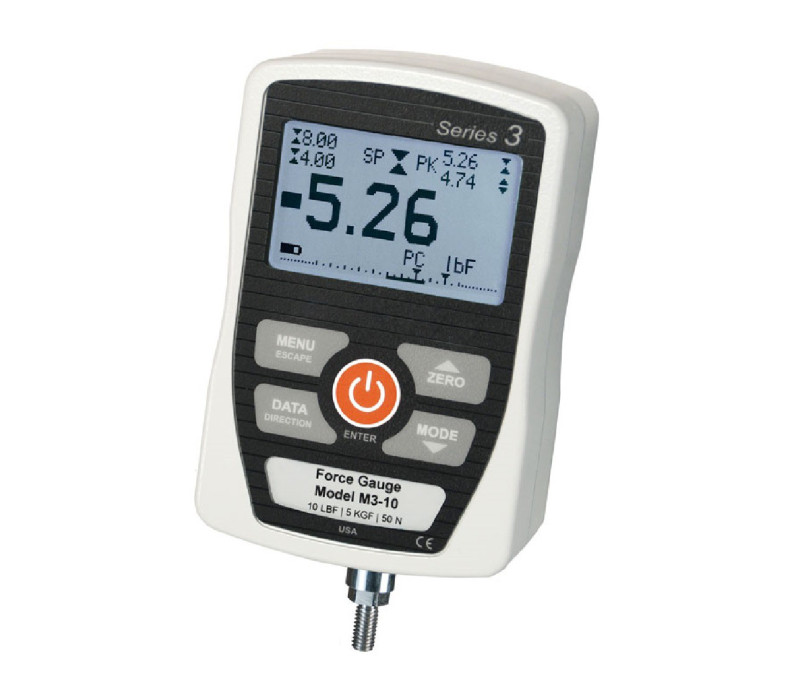

Series-3 Medidor de fuerza digital


  • Frecuencia de muestreo de 2.000 Hz de alta velocidad
  • Salida de datos USB de puntos de datos continuos o individuales
  • Tamaño ultra compacto

Más detalles

Series-3  Medidor de fuerza digital

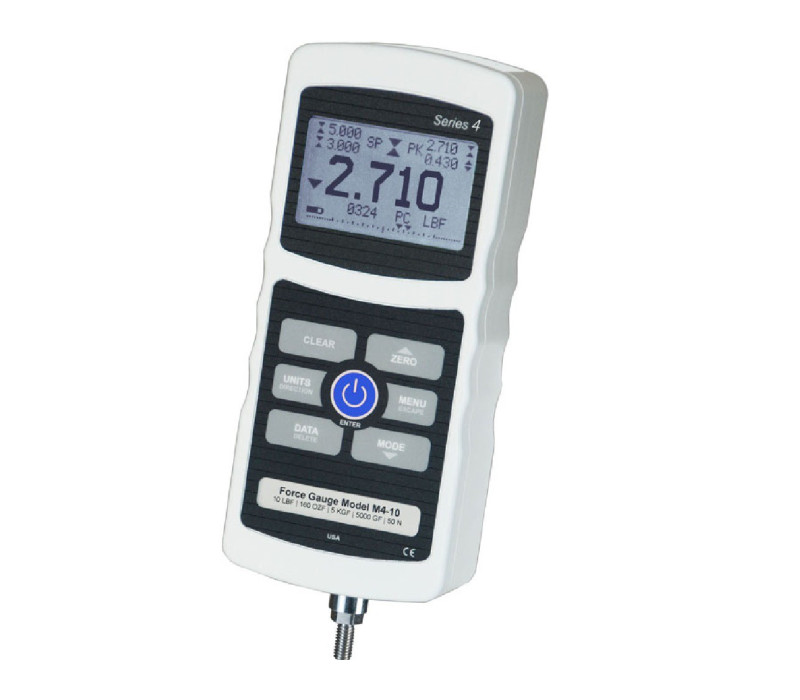

Series-4 Medidores de fuerza digitales avanzados


  • Frecuencia de muestra de 3.000 Hz de alta velocidad
  • USB, RS-232, Mitutoyo y salidas analógicas
  • Gran pantalla gráfica retroiluminada

Más detalles

Series-4  Medidores de fuerza digitales avanzados

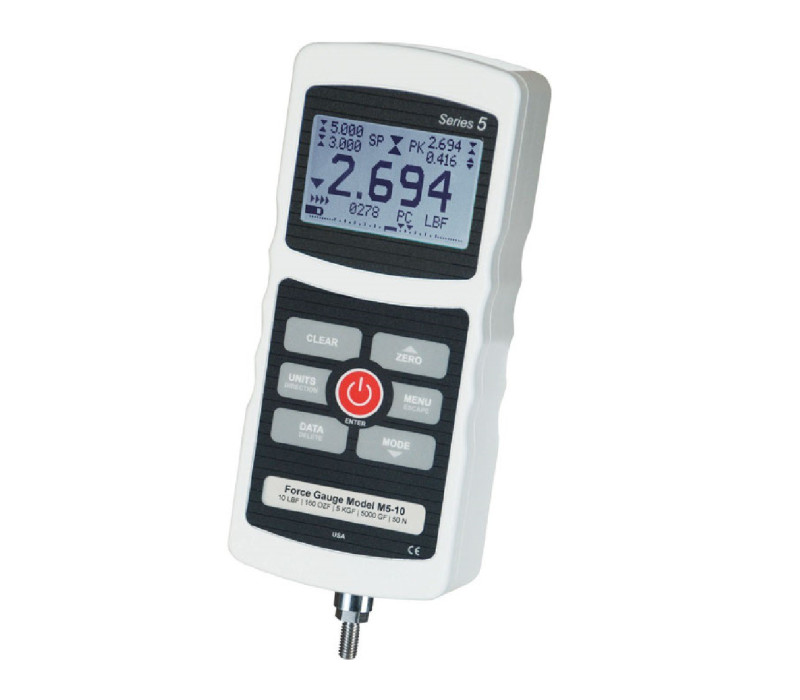

Series-5 Medidor de fuerza digital avanzado


  • 3 Años de garantía
  • ±0,1% de precisión
  • Frecuencia de la muestra máxima de 7.000 Hz de alta velocidad

Más detalles

Series-5  Medidor de fuerza digital avanzado

Accesorios

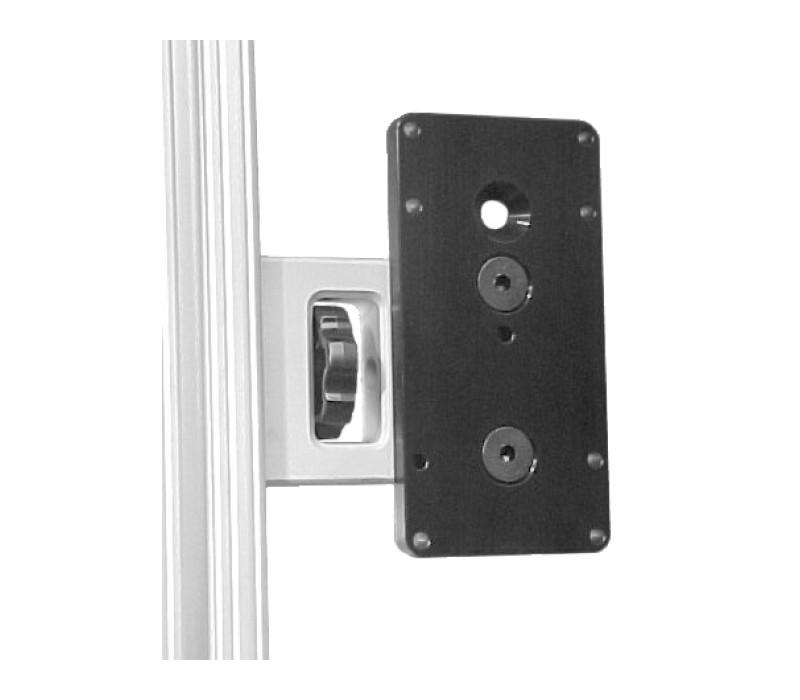

AC1004 Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS


  • Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS

Más detalles

AC1004 Kit de montaje para 5I, 3I o TT03 en bancos de pruebas de la serie TS 126115

Categoría Adjuntos Mark-10


Más detalles

Categoría Adjuntos Mark-10 0

Vídeo


Especificaciones

Capacidad de carga:3,75 kN (750 lbs)
Recorrido máximo:152 mm sin topes
95mm con topes
Dimensiones:152 mm x 197 mm x 645 mm
Método de carga / Velocidad de desplazamiento:Cremallera y piñón / 76 mm por revolución
Peso:TSA750: 7,3 kg (16 lb)
TSA750H: 5,9 kg (13 lb)
Peso de envío:TSA750: 10,9 kg (24 lb)
TSA750H: 8,6 kg (19 lb)
Pantalla de desplazamiento:Opcional
Montaje horizontal:Opcional
Garantía:3 Años
