Transductores ultrasónicos de doble elemento 1/4"
Nota importante: Los modelos de transductores de doble elemento T-102-XXXX forman ahora parte de la serie de transductores ultrasónicos de doble elemento de 1/4". Todas las especificaciones, comparativas y precios de esta serie se indican a continuación.
Los transductores ultrasónicos de doble elemento de 1/4" con conector encapsulado de Checkline están diseñados para mediciones de espesor de alta precisión en áreas pequeñas o curvas. Con conectores laterales encapsulados y un diámetro de cristal de 13,5 mm (0,53 pulgadas), estas sondas son ideales para aplicaciones que requieren tamaño compacto y máxima maniobrabilidad.
Estos transductores están disponibles en múltiples configuraciones, incluyendo diseños altamente amortiguados (HD), compuestos, para medición de recubrimientos (CT) y estándar, con frecuencias desde 2,25 MHz hasta 10 MHz. Son compatibles con una amplia gama de medidores de espesor ultrasónicos, incluyendo modelos que admiten modos Pulse-Echo (P-E), Echo-Echo (E-E), Coating Thickness (CT) y Echo-Echo-Verify (E-EV).
Características destacadas (según modelo):
- Diámetro compacto de 1/4": Ideal para puntos de difícil acceso y superficies curvas de pequeño radio.
- Conector lateral encapsulado: Garantiza integridad de señal en entornos exigentes y ofrece una salida de cable de bajo perfil.
- Múltiples opciones de frecuencia: Disponibles de 2,25 MHz a 10 MHz para mayor penetración o mejor resolución según la aplicación.
- Variantes de transductor: Disponibles en configuraciones estándar, compuesta de alta temperatura o optimizada para recubrimientos.
- Compatibilidad con medidores: Adecuados para medidores de espesor TI-MMX, TI-CMX y TI-25 de Checkline (ver emparejamiento específico por modelo).
Beneficios clave:
- Precisión en espacios reducidos: El cabezal de pequeño diámetro mejora el contacto en zonas limitadas o curvas.
- Flexibilidad de aplicación: Adecuados para una amplia variedad de materiales, desde metales hasta plásticos, en distintos modelos de medidor.
- Diseño duradero: El cable encapsulado mejora la resistencia mecánica y la durabilidad en uso industrial.
- Calidad de señal optimizada: Las versiones compuestas y altamente amortiguadas ofrecen mayor resolución y precisión en materiales recubiertos o delgados.
Esta serie de transductores de doble elemento de 1/4" es la elección preferida para operadores que requieren sondas compactas, duraderas y precisas para aplicaciones exigentes de medición ultrasónica de espesores.
Contáctenos para encontrar el transductor de 1/4" más adecuado para sus necesidades de inspección.
Características
- Tamaño del transductor: Diseño de doble elemento de 1/4" (13,5 mm) para áreas de medición pequeñas o curvas.
- Tipo de conector: Conector lateral encapsulado con alivio de tensión seguro para entornos industriales.
- Rango de frecuencias: Disponible de 2,25 MHz a 10 MHz según modelo y aplicación.
- Variantes de sonda: Incluye tipos estándar, CT (recubrimientos), HD (altamente amortiguado) y de alta temperatura.
- Compatibilidad: Diseñado para uso con medidores Checkline incluyendo las series TI-MMX, TI-25 y TI-CMX.
- Resolución y penetración: Las frecuencias bajas ofrecen mayor penetración; las altas permiten mayor resolución en paredes delgadas.
- Uso industrial: Adecuado para superficies metálicas, plásticas y recubiertas, incluso en entornos difíciles o confinados.
- Durabilidad: El diseño del cable y conector encapsulado garantiza una larga vida útil.
| Número de parte del transductor | Frecuencia | Característica de la sonda | Amortiguación* | Posición del conector |
|---|---|---|---|---|
| T-102-1000 | 2,25 MHz | Estándar | S | Lateral |
| T-102-2000 | 5 MHz | Estándar | S | Lateral |
| T-102-2700 | 5 MHz | Estándar | HD | Lateral |
| T-102-2900 | 5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-102-2900-H | 5 MHz | Espesor de recubrimiento y alta temperatura | CT | Lateral |
| T-102-3200 | 7,5 MHz | Especificación Exxon | S | Lateral |
| T-102-3300 | 7,5 MHz | Alta resolución | S | Lateral |
| T-102-3700 | 7,5 MHz | Estándar | HD | Lateral |

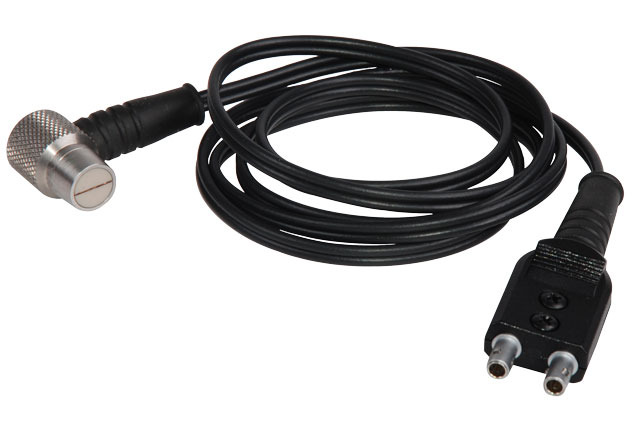

| T-102-3900 | 7,5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-102-4000 | 10 MHz | Estándar | S | Lateral |
* Tipos de amortiguación: S Transductor estándar sin amortiguación CT Transductor amortiguado para espesor de recubrimiento, usado con medidores CMX para medir recubrimientos HD Transductor altamente amortiguado, usado para mediciones Echo-Echo (a través de pintura) |
||||
Dimensiones
Diseñado para mediciones de alta precisión en espacios reducidos, este transductor de doble elemento de 1/4" ofrece las siguientes dimensiones clave:
- Diámetro de la cara: 11,8 mm – adecuado para superficies curvas de radio reducido y áreas de medición pequeñas.
- Longitud del cabezal: 15,8 mm – medida desde la cara hasta la base del conector, excluyendo el cable.
- Diámetro total de la sonda: 16,2 mm – tamaño vertical del cuerpo del transductor.
- Longitud total de la sonda: 25,3 mm
Estas dimensiones compactas son ideales para aplicaciones que requieren acceso a superficies restringidas o curvas, garantizando un acoplamiento óptimo y estabilidad en la medición con la mayoría de medidores de espesor ultrasónicos.
Serie TI-25 Medidores de Espesor de Pared Ultrasónicos
- Memoria y registro de datos: Los modelos DLX y DLXT incorporan memoria interna capaz de almacenar hasta 10.000 lecturas.
- Compatibilidad con accesorios: Compatible con una amplia gama de bloques de calibración, acoplantes y transductores alternativos.
- Garantía: Garantía de 5 años para el medidor y 90 días para el transductor.
