Transductores ultrasónicos, ¿cuál elegir?
Los transductores ultrasónicos de Checkline están disponibles en diferentes frecuencias, niveles de amortiguación y características de sonda para adaptarse a una amplia gama de aplicaciones. Elegir el transductor adecuado garantiza mediciones precisas en función del tipo de material, el recubrimiento y el rango de espesores.
Características de los transductores y amortiguación
Sondas estándar: Ideales para mediciones Pulse-Echo en materiales sin recubrimiento, recubrimientos metálicos o capas de pintura muy finas. Estas sondas ofrecen buena penetración y son adecuadas para usos generales.
Sondas compuestas: Más adecuadas para materiales más blandos o menos homogéneos. Proporcionan un mayor ancho de banda con mejor resolución y detalle, manteniendo una penetración razonable.
Sondas HD (altamente amortiguadas): Diseñadas para mediciones en Echo-Echo (a través de recubrimiento) y Pulse-Echo. El modo Echo-Echo elimina el espesor del recubrimiento de la lectura y es eficaz cuando el espesor de pared es superior a 2,5 mm y el recubrimiento inferior a 1,0 mm.
Sondas CT: Transductores altamente amortiguados diseñados específicamente para la serie TI-CMX para medir tanto espesor de pared como de recubrimiento. Admiten:
- Mediciones de recubrimiento: Hasta 2,5 mm
- Mediciones Echo-Echo: Requieren un espesor de pared > 2,5 mm
- Echo-Echo-Verify: (solo en modelos compatibles) Requieren un espesor de pared > 1,25 mm
Guía de frecuencias de transductores

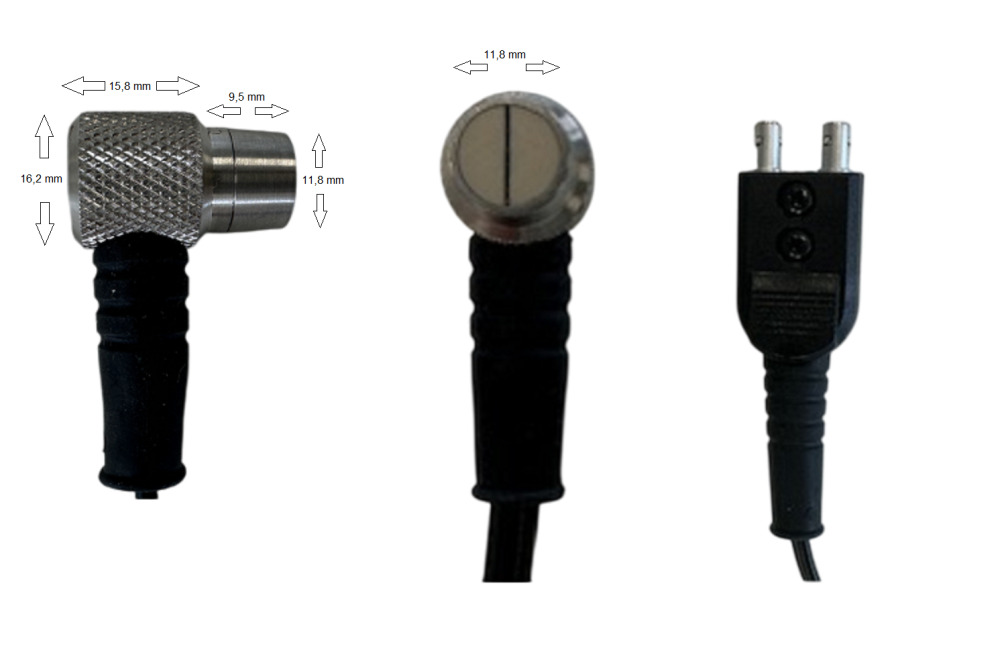

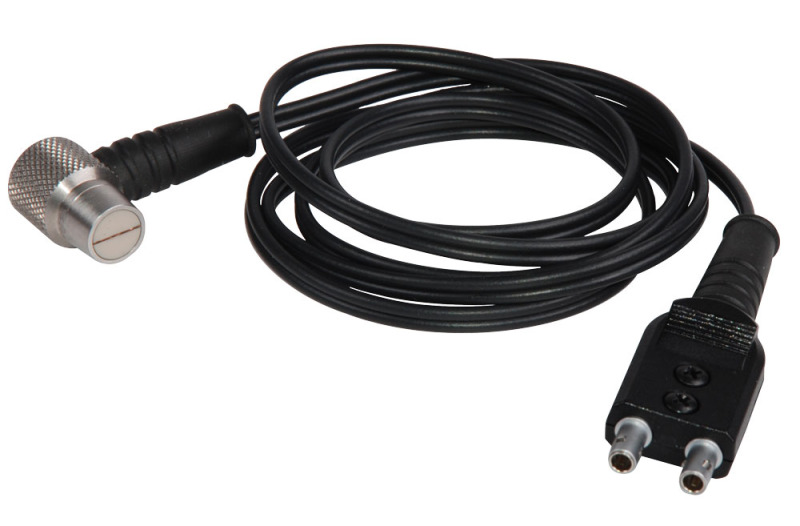

Sondas de doble elemento de 1/4” disponibles en frecuencias de 2,25 MHz a 10 MHz. Gracias a su menor diámetro, son especialmente adecuadas para superficies curvas o zonas de difícil acceso:
- Bajas frecuencias (1–2,25 MHz): Mayor penetración en materiales gruesos o atenuantes. Menor resolución y mayor zona muerta—menos adecuadas para paredes delgadas.
- Frecuencias medias (3,5–5 MHz): Equilibrio entre penetración y resolución. Versátiles para la mayoría de aplicaciones estándar.
- Altas frecuencias (7,5–10 MHz): Mayor resolución con menor penetración. Adecuadas para materiales delgados y mediciones finas.
Consulte la tabla de selección de transductores más abajo para encontrar la mejor opción en función del tipo de material, el estado de la superficie y el rango de medición.
