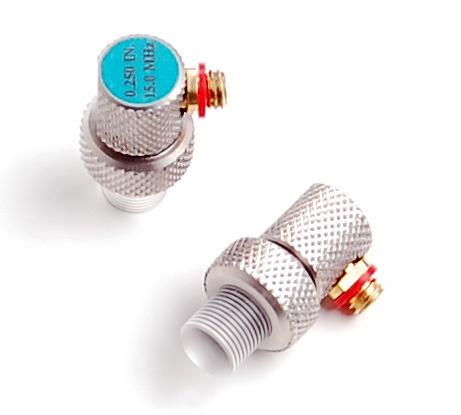

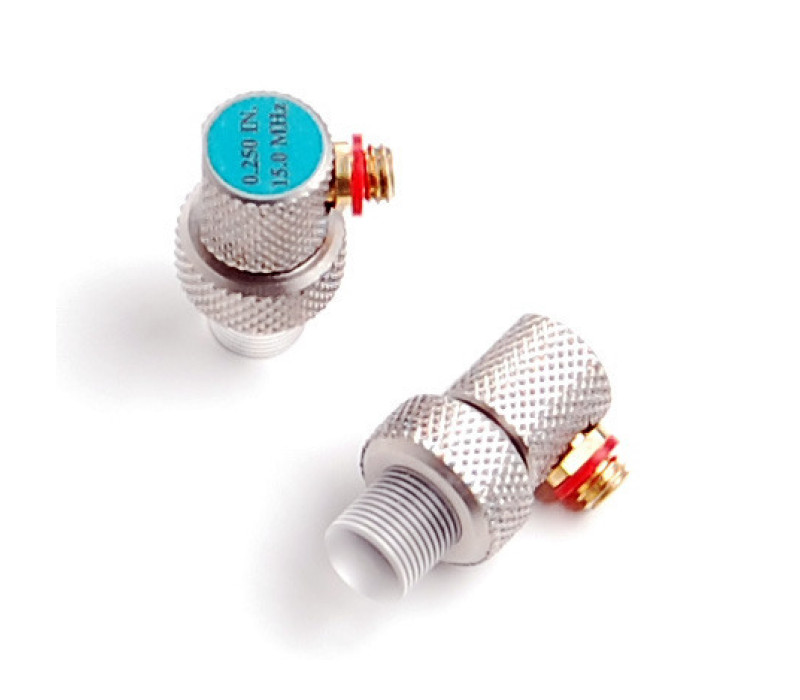

Transductores de retardo de la serie T-402

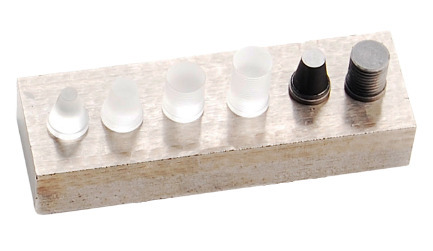

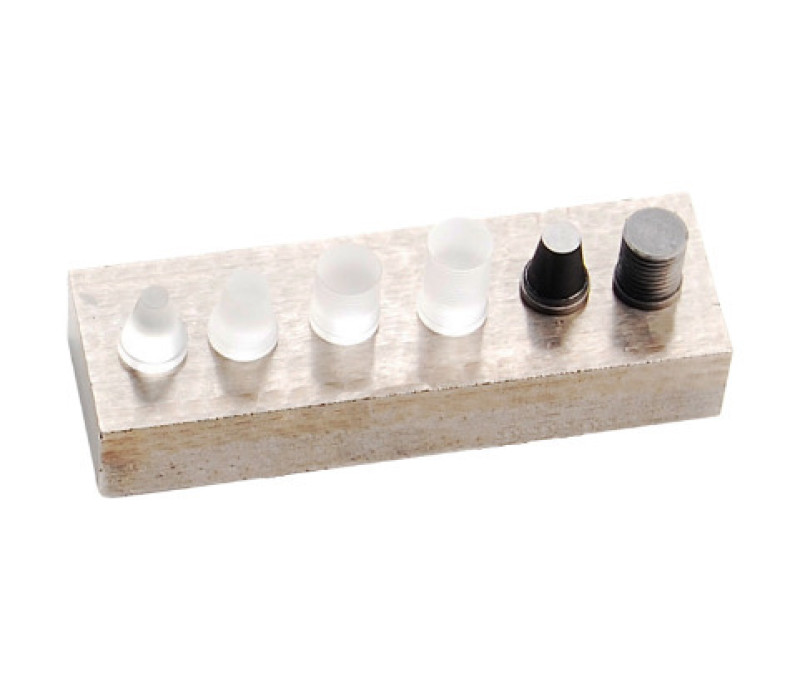

Puntas de retardo disponibles para los transductores T-402-X507

SINGLE ELEMENT DELAY-LINE TRANSDUCERS

Alta precisión en la medición de espesores y detección de defectos superficiales

Los transductores de retardo de un solo elemento de Checkline ofrecen una precisión excepcional en la medición ultrasónica de espesores y en la detección de defectos superficiales. Capaces de medir espesores de pared desde tan solo 0,15 mm, están diseñados para integrarse perfectamente con los medidores ultrasónicos de espesores de las series TI-PVX y TI-007X.

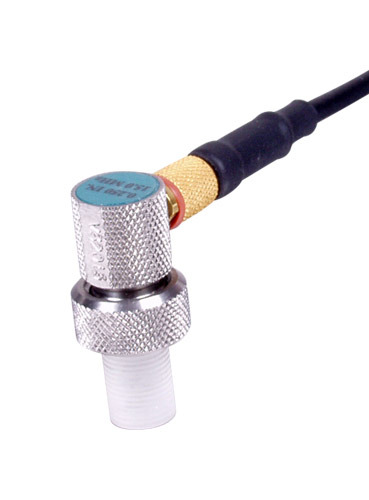

Disponibles en versiones de 15 MHz y 20 MHz, cada sonda incorpora un cristal de 1/4" y un conector microdot lateral. Estos transductores de alta resolución están optimizados para su uso en acero, aluminio, plásticos y otros materiales no metálicos, ofreciendo una gran versatilidad en distintos modos de inspección.

Características destacadas:

Diámetro compacto de 3/16”: Diseñado para mediciones de precisión en paredes delgadas, puntos de acceso reducidos y superficies curvas de pequeño radio.
Opciones de frecuencia: Disponible en versiones de 15 MHz (modelo T-402-5507) y 20 MHz (modelo T-402-6507) para una mayor resolución y adaptabilidad.
Conector microdot: Conexión lateral tipo microdot que garantiza una interfaz segura, fiable y fácil de usar con cables desmontables.

Beneficios clave:

Aplicaciones especializadas: Ideal para la inspección de plásticos y otras superficies no metálicas que requieren mediciones de alta resolución.
Adaptabilidad: Las puntas de retardo reemplazables prolongan la vida útil de la sonda y permiten adaptarla a aplicaciones específicas.
Diseño ergonómico: Formato compacto con conexión lateral y puntas de retardo intercambiables para un uso sencillo en zonas pequeñas o de curvatura cerrada.
Rendimiento fiable: Su alta resolución en superficie cercana permite una detección precisa de defectos y una garantía constante de calidad.

Contáctenos para obtener más información o realizar un pedido. Nuestros especialistas le ayudarán a seleccionar el transductor de retardo más adecuado para su aplicación, garantizando precisión, eficiencia y fiabilidad en todas sus inspecciones ultrasónicas.

€ 784,00

Pedir ahora

Puntas de retardo para las sondas de la serie T-402

P/N	Diámetro × longitud	Descripción	Estándar / Opción
F-000-7102 (número anterior X-231-0000)	7,35 x 9 mm	Para todos los metales, corta	Estándar
F-000-7103 (número anterior X-241-0000)	7,35 x 12 mm	Para todos los metales, larga	Estándar
X-633-0000	7,35 x 9 mm	Grafito para plásticos delgados, corta (usar en modo PLAS)	Opción
X-532-0000	4,5 x 9 mm	Punta cónica para acero	Opción
X-132-0000	3,175 x 9 mm	Punta cónica para acero	Opción
X-533-0000	4,5 x 9 mm	Grafito para plásticos delgados, corta (usar en modo PLAS)	Opción

Transductor de retardo con punta

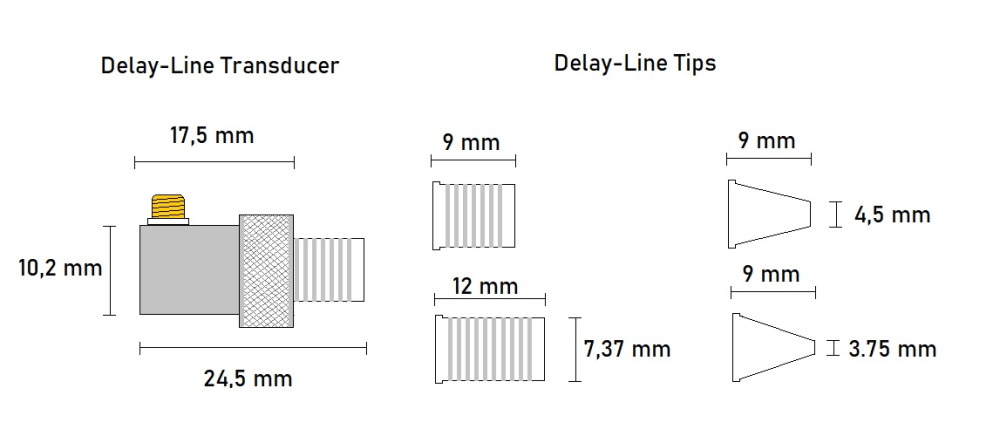

El transductor de retardo está diseñado con una carcasa compacta que mide 24,5 mm de longitud total, 17,5 mm de profundidad del cuerpo y 10,2 mm de altura. Está equipado con un conector microdot que garantiza una conexión segura y un rendimiento fiable en aplicaciones ultrasónicas de precisión.

Las puntas de retardo intercambiables están disponibles en varios tamaños para adaptarse a diferentes materiales y necesidades de inspección:

Puntas cilíndricas: longitudes de 9 mm y 12 mm, con un diámetro de 7,37 mm.
Puntas cónicas: diámetro de base de 9 mm con diámetros en el extremo de 4,5 mm o 3,75 mm, que mejoran el enfoque en zonas estrechas.

Todas las dimensiones se indican en milímetros.

Productos

Artículo	Producto	Precio	Cantidad	Acción
126716	T-402-5507 Spare / Replacement 15 mHz Probe for TI-007X	€ 784,00
140358	T-402-6507 1/4" 20 mHz Probe for TI-007X	€ 784,00

Accesorios

Artículo	Producto	Precio
126745	F-000-7102 Tip For TI-007X Standard Small	€ 26,00
126746	F-000-7103 Tip For TI-007X Standard Long	€ 26,00
126501	X-633-0000 Graphite Tip For TI-007X	€ 61,00
126311	X-532-0000 Cone Tip For TI-007 Probe	€ 26,00
126717	X-132-0000 Tip For TI-007 Small Cone	€ 26,00
126686	X-533-0000 Graphite Cone Tip Delay Line Probe	€ 67,00
126821	N-104-0020 Cable Lemo to Microdot (1.20 meter)	€ 91,00
135573	CF-AN-125ml Coupling Fluid 125ml Bottle	€ 9,95

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
