MF100 Interfaz USB para sensores

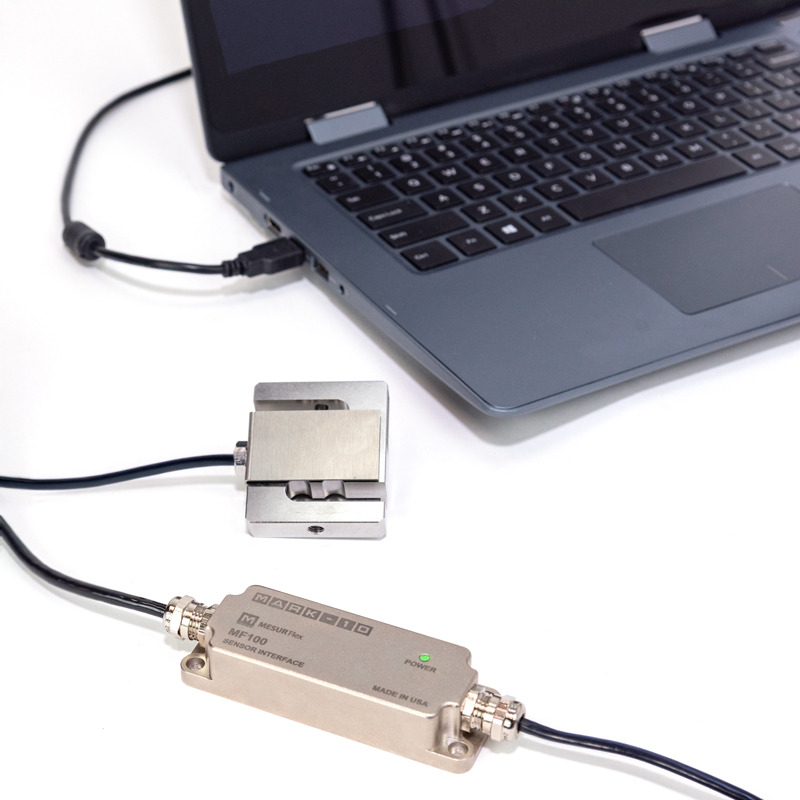

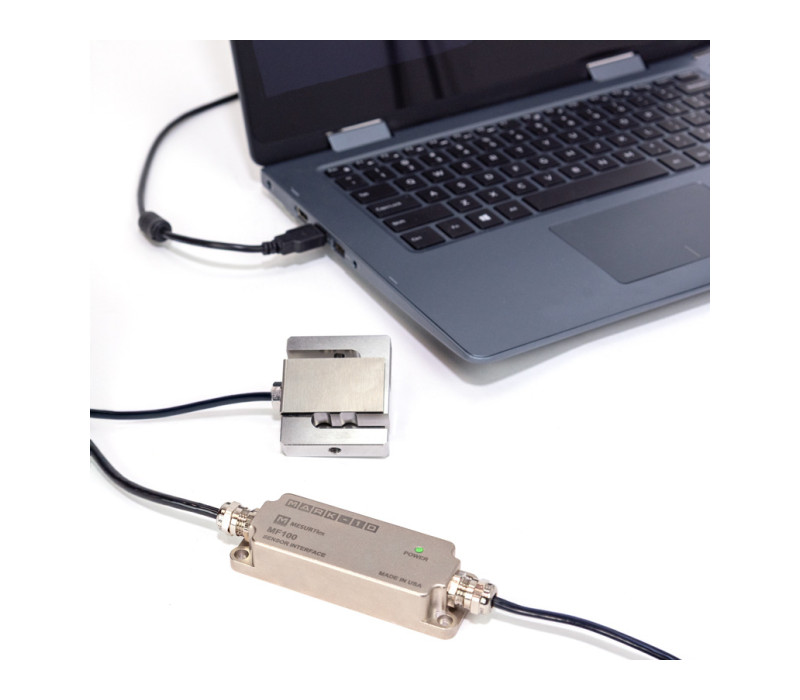

La interfaz USB MF100 es un módulo compacto y de alta precisión diseñado para conectar directamente a un PC mediante USB células de carga con galgas extensométricas, sensores de fuerza y sensores de par de terceros. Convierte la señal analógica del sensor en una salida digital estable, lo que la hace ideal para laboratorios, equipos de control de calidad, líneas de producción y entornos de I+D que requieren mediciones repetibles y trazables.
El MF100 admite una amplia gama de capacidades de sensores de fuerza y par, desde mediciones de baja carga hasta aplicaciones industriales de alta capacidad. Un bloque terminal de tornillo integrado permite un cableado rápido y sin soldadura de sensores compatibles con galgas extensométricas, simplificando la integración en sistemas de ensayo nuevos o existentes.

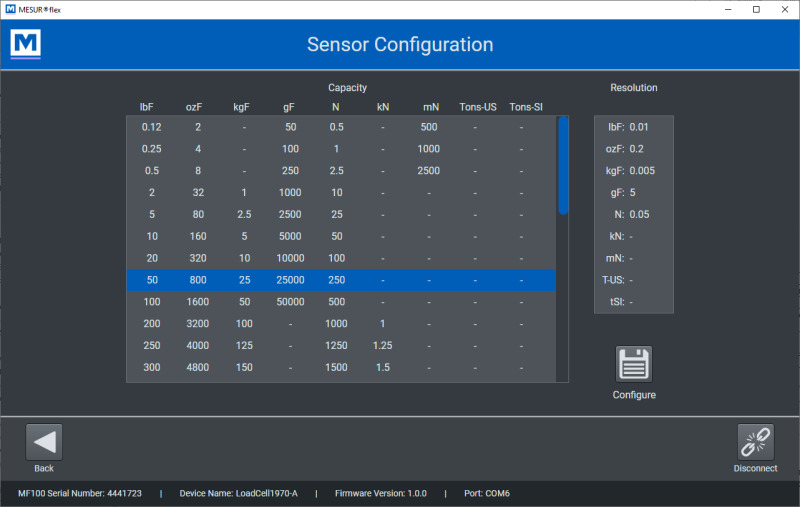

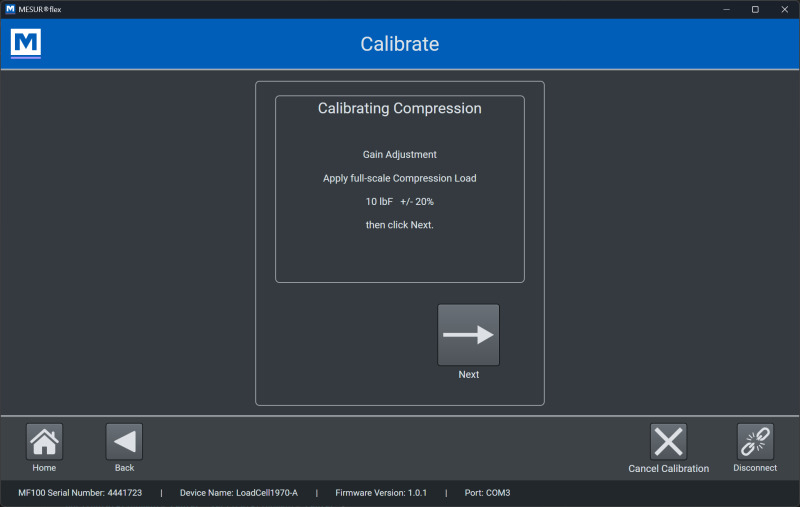

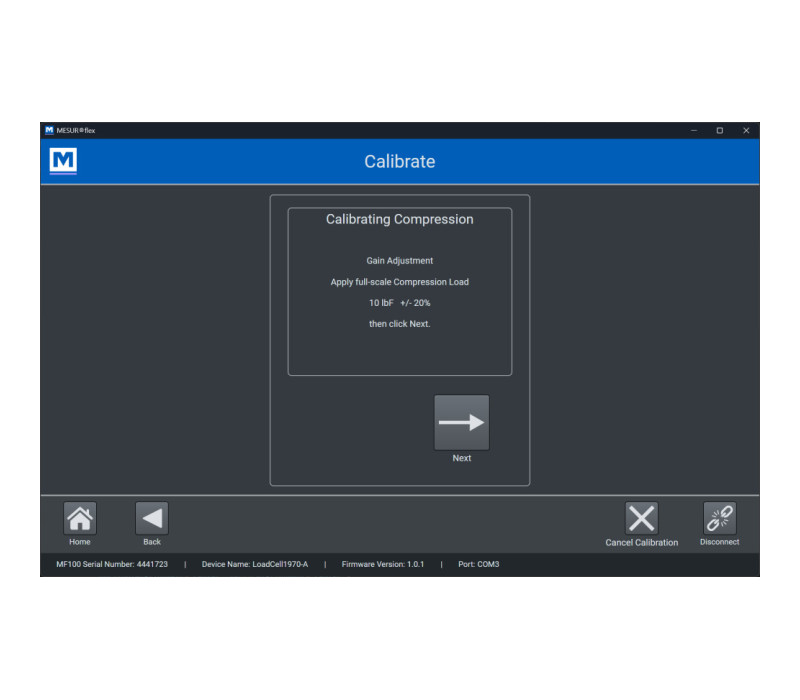

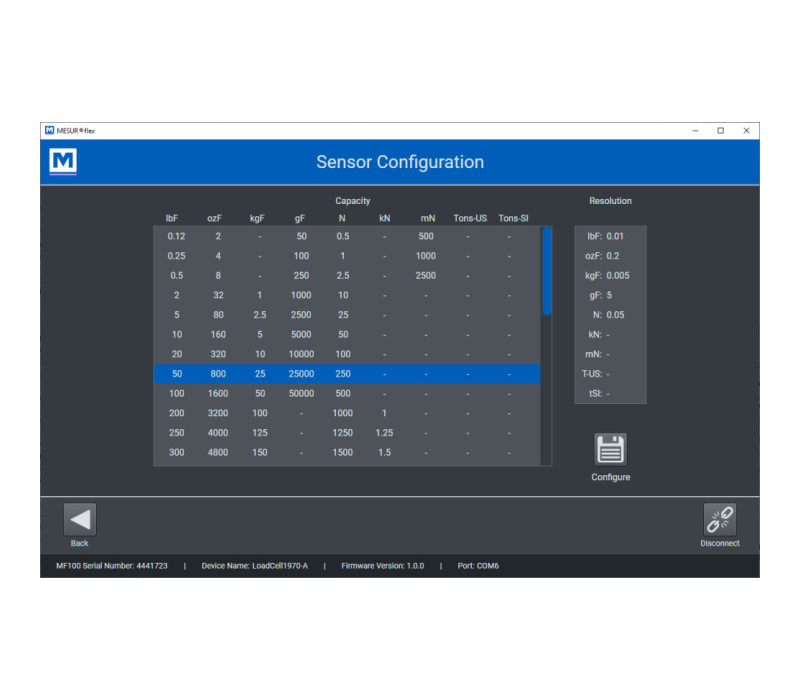

A diferencia de los adaptadores USB básicos, el MF100 ofrece acondicionamiento de señal de precisión, filtrado digital y adquisición en tiempo real, garantizando resultados consistentes incluso durante secuencias de ensayo exigentes. Cuando se combina con el software MESUR®Flex, el usuario puede configurar la capacidad y resolución del sensor, ejecutar una calibración guiada de múltiples pasos, registrar datos, generar informes, supervisar tendencias y exportar resultados instantáneamente para análisis posteriores.
Características principales
- Conectividad USB directa: interfaz Plug-and-Play sencilla para transferir señales de fuerza, par o galgas extensométricas a un PC.

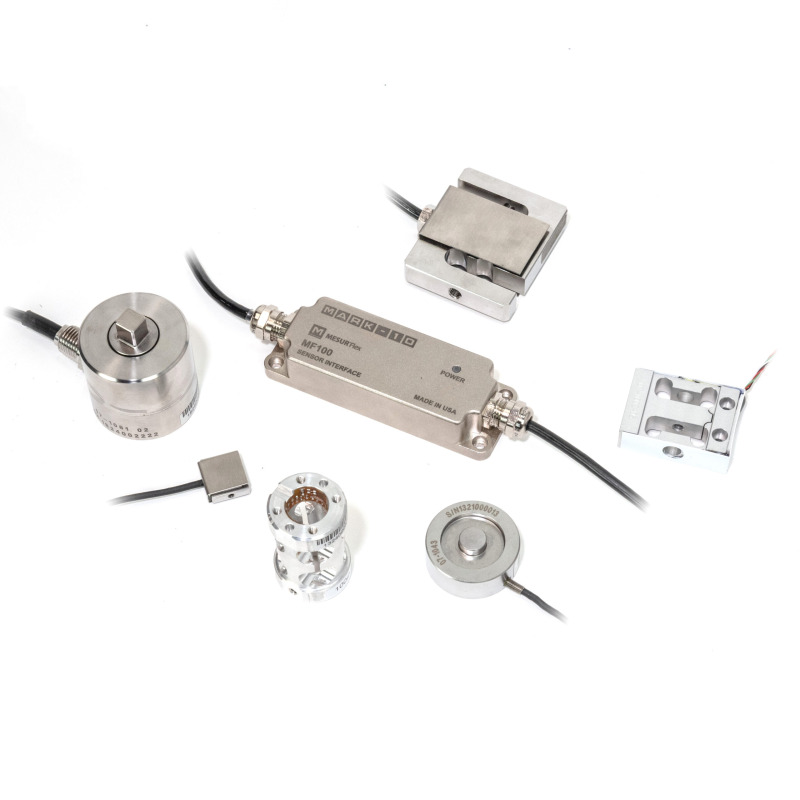

- Amplia compatibilidad: compatible con sensores de fuerza y par, así como con sensores externos de galgas extensométricas de 4 hilos y puente completo.

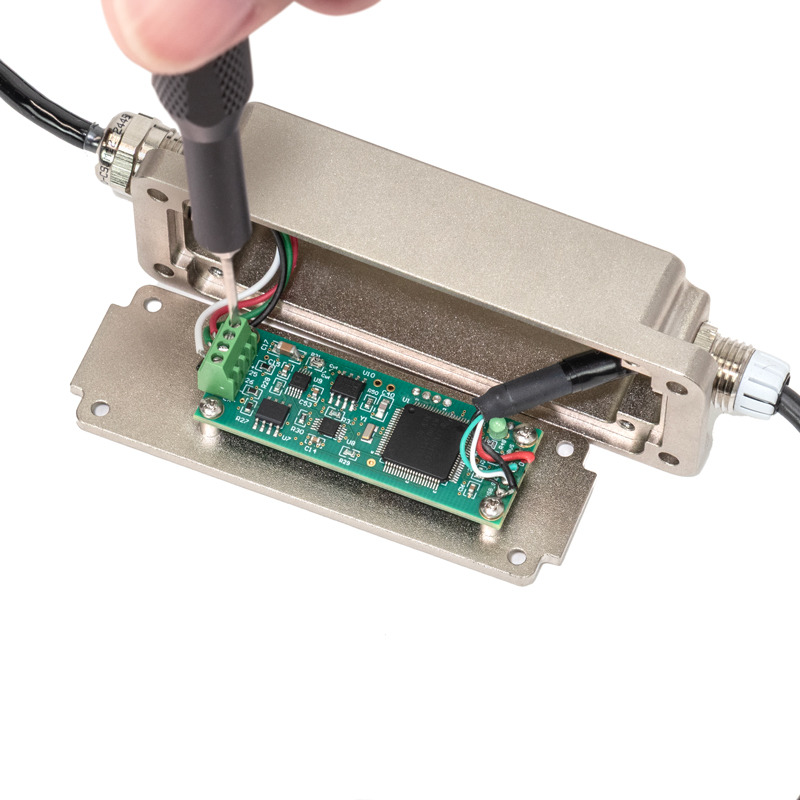

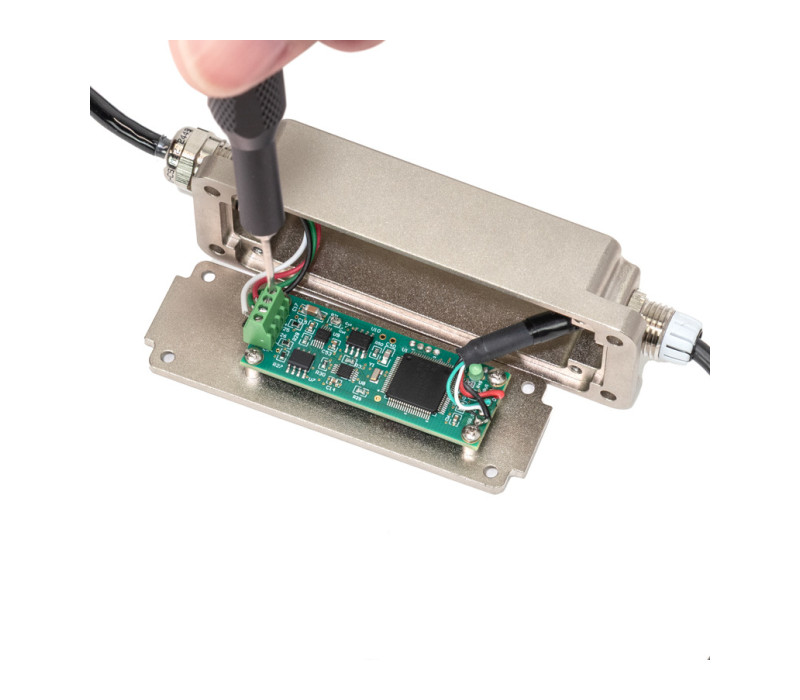

- Bloque terminal de tornillo: conexión rápida y sin soldadura de los cables del sensor para una configuración flexible del sistema.
- Procesamiento de señal de alta estabilidad: amplificación de precisión y filtrado digital que garantizan exactitud durante cargas dinámicas o fluctuantes.
- Diseño robusto y compacto: adecuado para estaciones de trabajo fijas o uso portátil en campo.
Beneficios principales
- Adquisición de datos en tiempo real: visualización inmediata, registro y exportación mediante el software para PC MESUR®Flex.
- Integración sencilla del sistema: amplio conjunto de comandos serie para automatización, bancos de ensayo personalizados y aplicaciones OEM.
- Mejora de la eficiencia del flujo de trabajo: generación optimizada de informes, trazabilidad y documentación.
- Rendimiento fiable: lecturas estables y repetibles para tareas de medición de alta precisión.
Contáctenos para configurar el MF100 con el sensor, cables y accesorios más adecuados para su aplicación de medición de fuerza, par o galgas extensométricas.
Características
- Tipo de interfaz: USB 2.0
- Capacidad de fuerza: Amplia gama de sensores de baja y alta capacidad
- Capacidad de par: Adecuado para sensores de par de baja, media y alta capacidad
- Sensores compatibles: Sensores de fuerza, sensores de par y sensores externos de galgas extensométricas de 4 hilos
- Unidades compatibles: lbF, N, kN, ozFin, lbFft, Ncm, Nm
- Bloque terminal: Bloque terminal de tornillo integrado para conexión directa de sensores
- Software: MESUR®Flex (visualización en tiempo real, configuración, calibración, registro y generación de informes)
- Aplicaciones: Ensayos de laboratorio, control de calidad, monitorización de producción, I+D

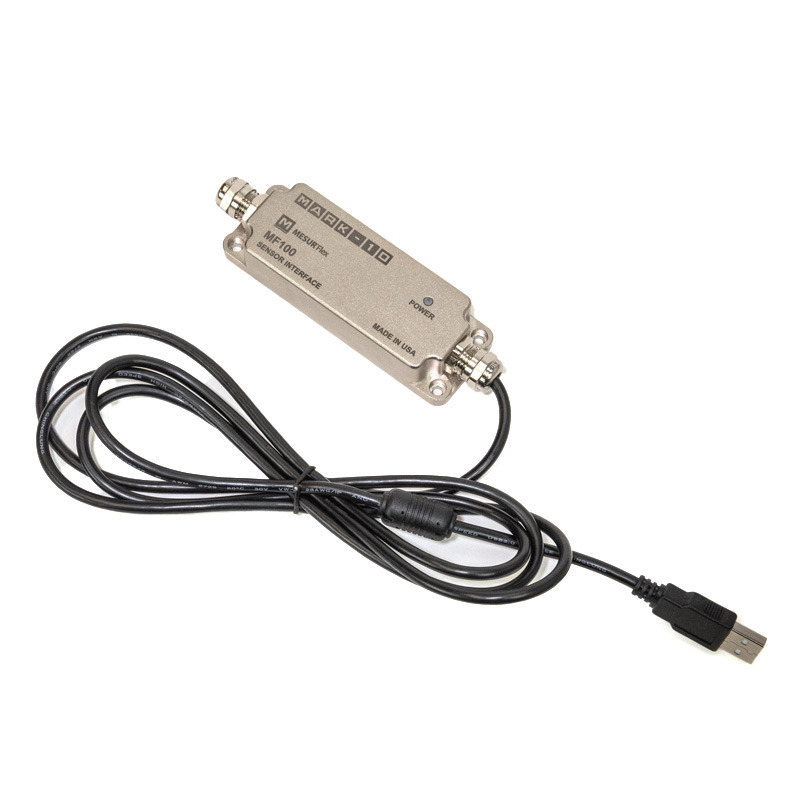

Incluido con el MF100:
- Cable USB integrado de 5 ft (1,5 m)
- Sistema de alivio de tensión para cable del sensor
- Software MESUR®Flex
- Certificado de calibración

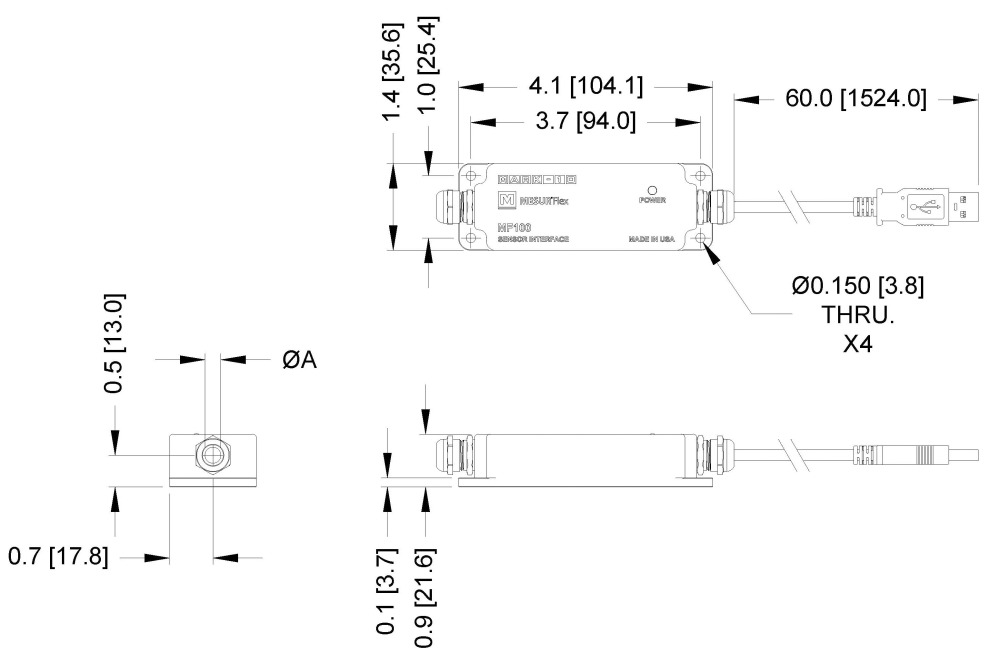

Dimensiones
| Parte | Dimensión |
|---|---|
| Longitud de la carcasa | 4.1 in (104.1 mm) |
| Ancho de montaje (entre centros de agujeros) | 3.7 in (94.0 mm) |
| Ancho de la carcasa | 1.4 in (35.6 mm) |
| Altura de la carcasa | 1.0 in (25.4 mm) |
| Altura total (incluyendo la placa de montaje) | 0.9 in (21.6 mm) |
| Espesor de la placa base | 0.1 in (3.7 mm) |
| Altura del perfil lateral (lado del conector) | 0.7 in (17.8 mm) |
| Altura del perfil superior (solo cuerpo) | 0.5 in (13.0 mm) |
| Agujeros de montaje | Ø 0.150 in (3.8 mm), 4× pasantes |
| Longitud del cable USB | 60.0 in (1524 mm) |

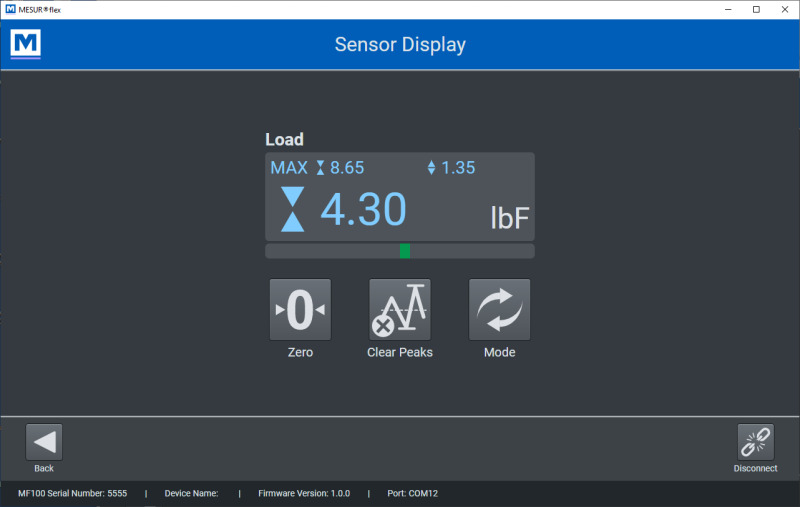

El MF100 funciona perfectamente con MESUR®Flex.

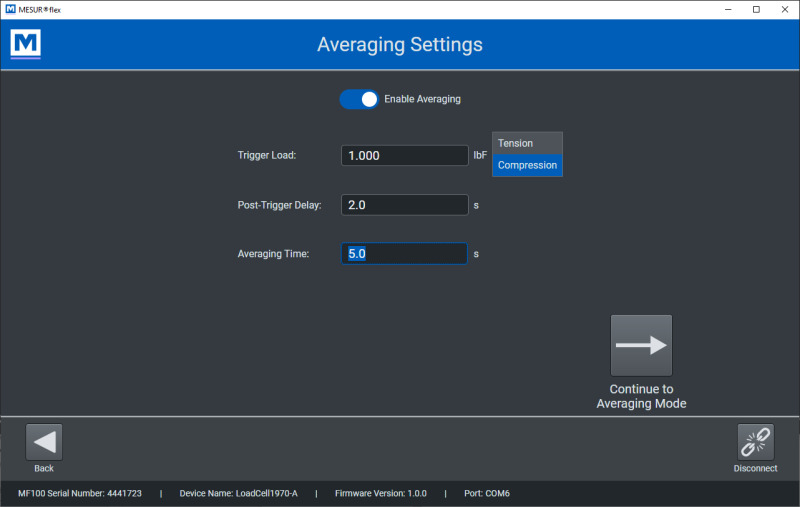

MESUR®Flex es un software intuitivo diseñado para mejorar los flujos de trabajo de ensayos de fuerza, par y tensión. Integrado perfectamente con dinamómetros digitales, medidores de par y bancos de ensayo motorizados Mark-10, simplifica la adquisición de datos, el análisis y la generación de informes.
Características principales:

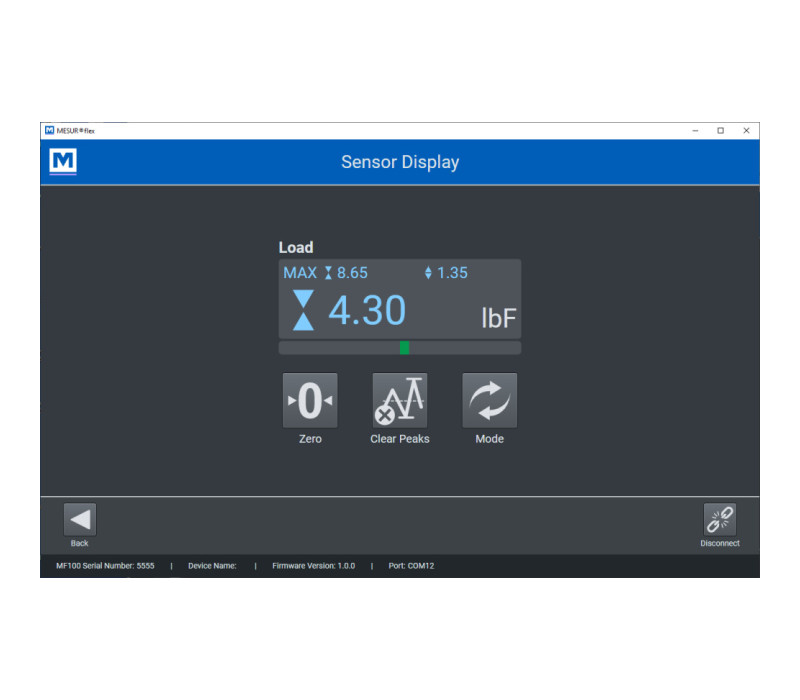

- Visualización de datos en tiempo real: gráficos en vivo y pantallas digitales para monitorización instantánea de curvas de fuerza/par, valores pico y resultados de ensayo.

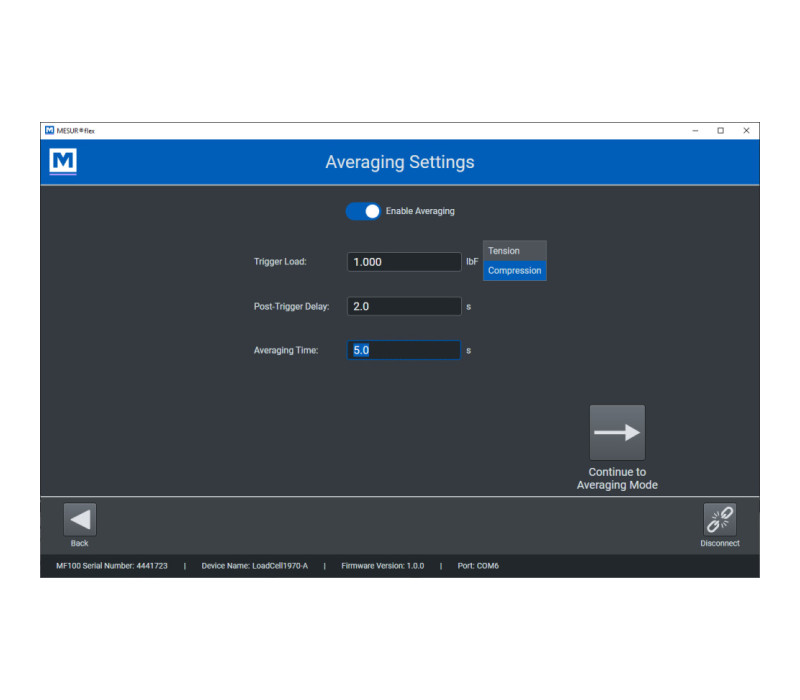

- Configuraciones de ensayo personalizables: definición de parámetros de ensayo (por ejemplo, velocidad, dirección y puntos de ajuste) para automatizar procedimientos de ensayo repetibles.
- Exportación de datos y generación de informes: creación de informes detallados en formatos CSV, Excel o PDF para cumplimiento normativo, control de calidad o documentación de I+D.
- Análisis estadístico: cálculo de promedios, desviaciones estándar, valores mínimos/máximos y criterios pasa/falla para evaluar el rendimiento del producto.
- Compatibilidad multicanal: conexión simultánea de múltiples instrumentos para ensayos completos en conjuntos complejos.
Ideal para:
Laboratorios de aseguramiento de calidad, fabricación, I+D y educación. MesurFlex reduce errores manuales, ahorra tiempo y garantiza resultados consistentes y trazables.
PTA/PTAF Plug y Adaptador de célula de carga de prueba
- Conecta células de carga de galgas extensométricas de terceros a los modelos de bastidores de pruebas e indicadores Mark-10 de la serie F.
- Compatible con células de carga, sensores de fuerza y sensores de par basados en bandas extensométricas
- El bloque de terminales de tornillo permite conectar fácilmente los cables del sensor
Más detalles
R01 Series Sensor de fuerza S-Beam
- El exclusivo conector Plug & Test almacena todos los datos de calibrado y configuración
- Mide las fuerzas de tracción y compresión
- Certificado de calibrado conforme a las normas NIST incluido
Más detalles
R02 Series Sensor de fuerzas de compresión
- Sensor de botón de acero inoxidable
- Para cargas de compresión hasta 50 kN
- El exclusivo conector Plug & Test TM almacena todos los datos de calibrado y configuración
Más detalles
R03 Series Sensor inteligente de fuerza de tracción y compresión
- Compatible con los indicadores digitales de las series 7i, 5i y 3i
- El exclusivo conector Plug & TestTM almacena todos los datos de calibrado y configuración
- Sensor inteligente con carcasa de aluminio resistente
Más detalles

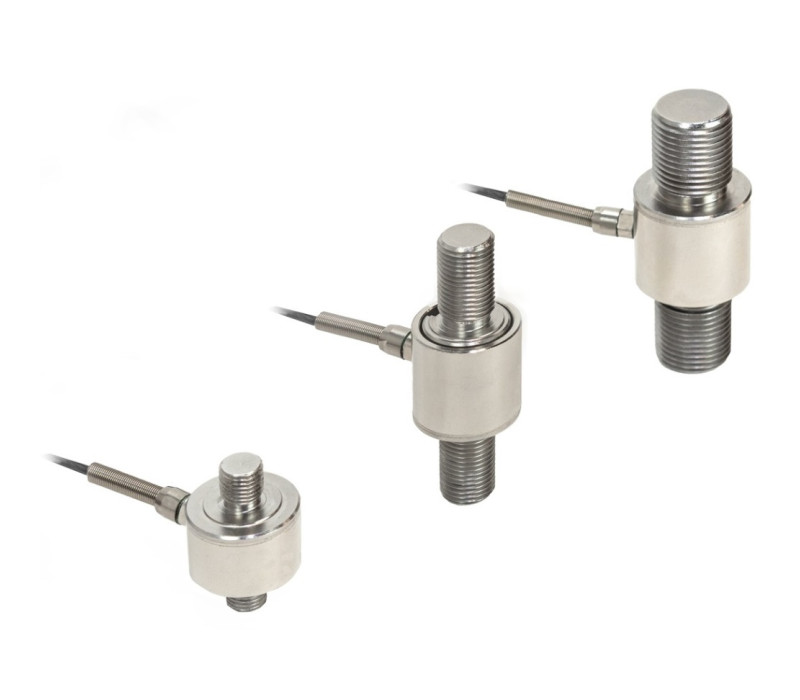

R08 Sensores de fuerza de tensión y compresión
- Compatible con los indicadores digitales de las series 7i, 5i y 3i
- El conector exclusivo Plug & TestTM contiene todos los datos de calibración y configuración
- Varillas roscadas en ambos extremos
Más detalles
Especificaciones
| Tipo de sensor: | funciona con sensores de galgas extensométricas de puente completo (no incluidos) |
| Resistencia del sensor: | 300–1000 Ω |
| Sensibilidad: | 1–3 mV/V (escala completa) |
| Rango de medición de fuerza: | 0,5 N a 5.000 kN (0,12 lbF a 500 T) |
| Rango de medición de par: | 7 Ncm a 57.000 Nm (10 ozFin a 40.000 lbFft) |
| Precisión de carga: | ±0,1 % de la escala completa + sensor |
| Frecuencia de muestreo: | 7.000 Hz |
| Tasa de salida de datos: | hasta 500 Hz (configurable por el usuario) |
| Tipo de interfaz: | USB 2.0 |
| Peso: | 0,2 kg (0,4 lb) |
| Peso de envío: | 0,9 kg (2,0 lb) |
| Condiciones ambientales: | 4–38 °C (40–100 °F), humedad máx. 96 % (sin condensación) |
| Conformidad: | CE, UKCA |
| Garantía: | 3 años |
