PTA PTA/PTAF Plug y Adaptador de célula de carga de prueba

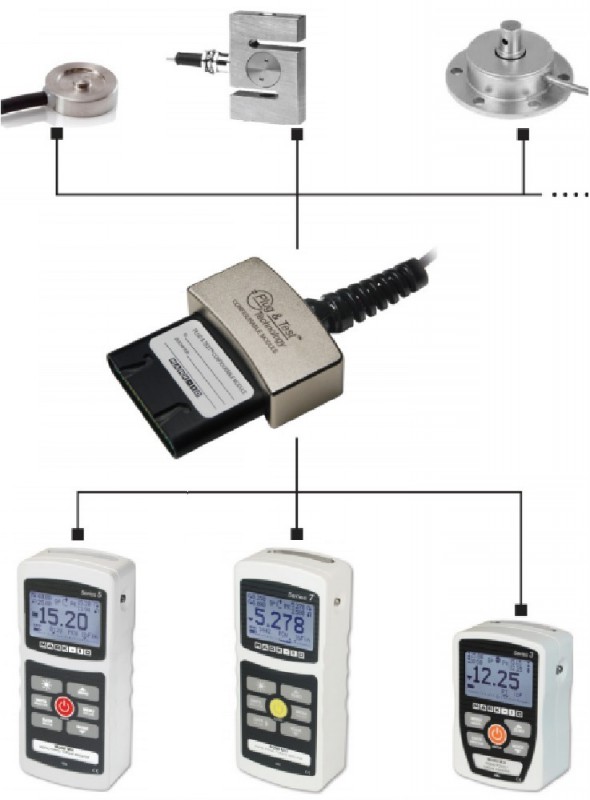

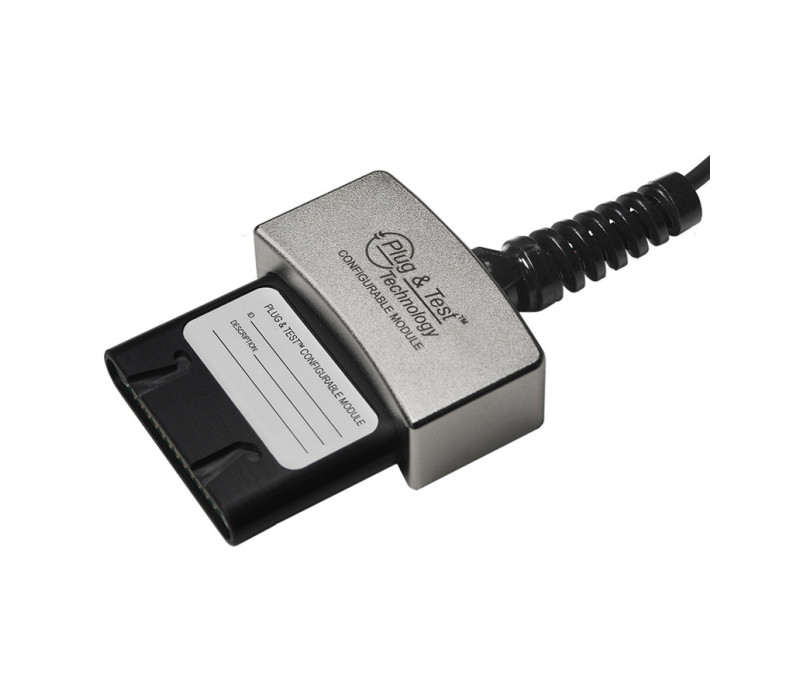

El adaptador PTA es compatible con muchos sensores basados en bandas extensométricas e indicadores Mark-10 o bastidores de pruebas de la serie F.

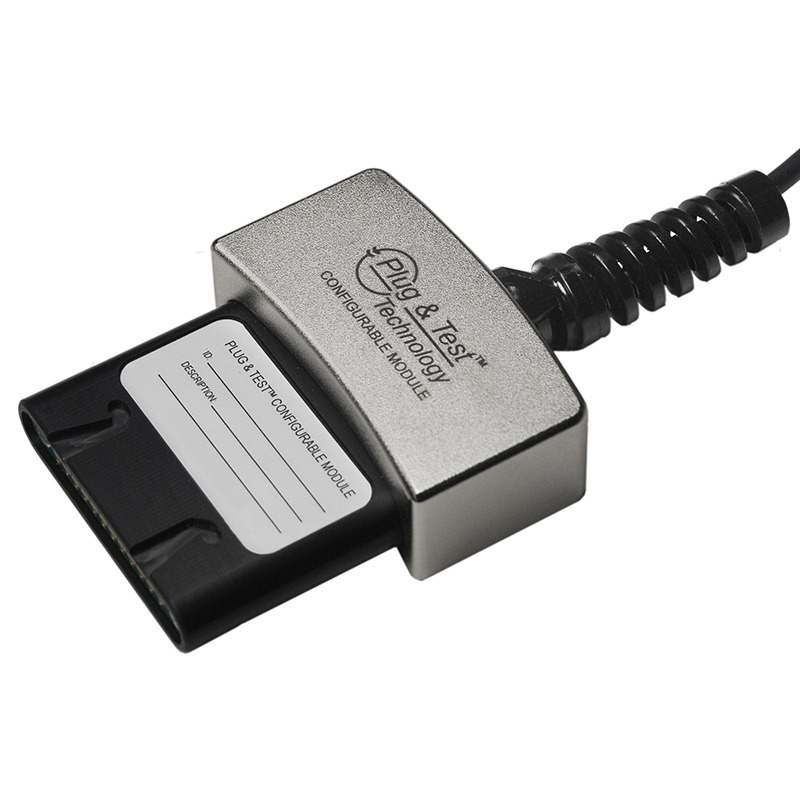

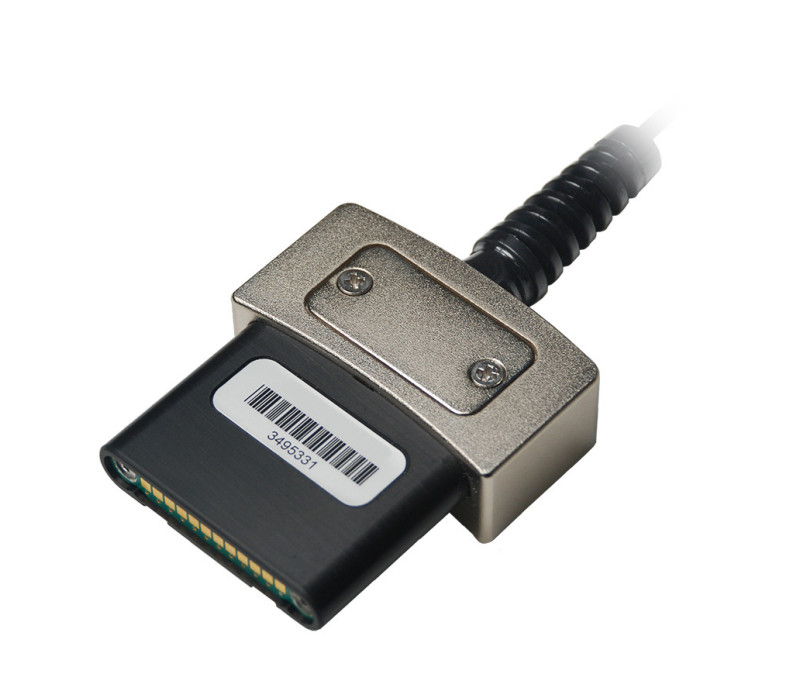

PTA El fondo puede abrirse para conectar el sensor

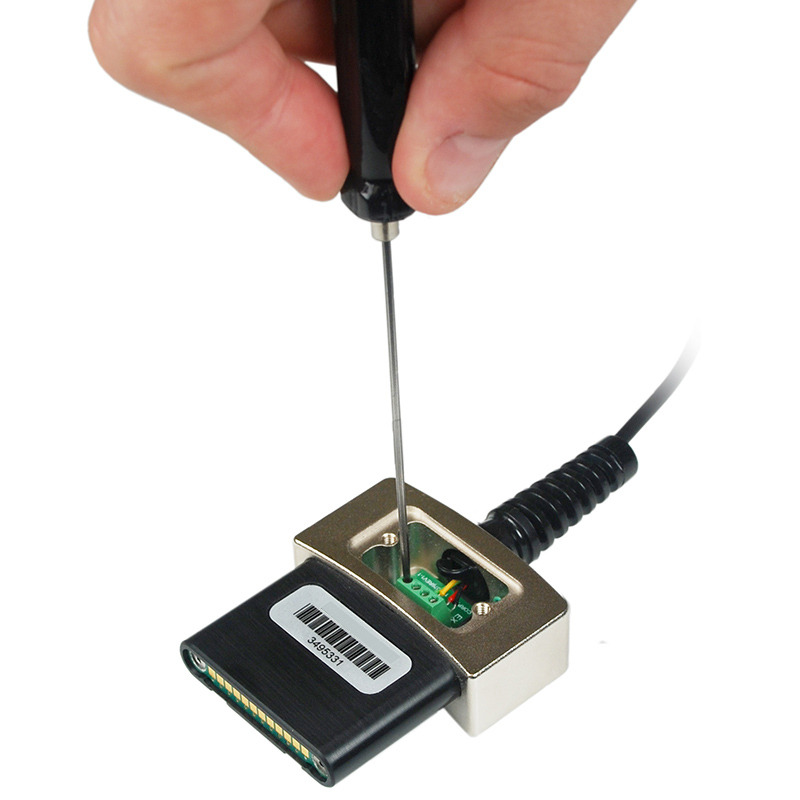

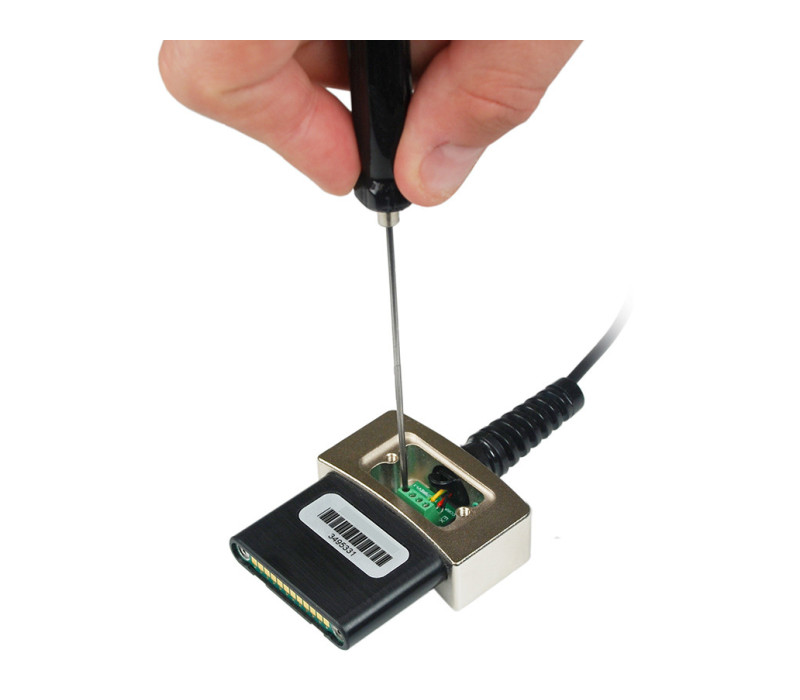

Los cables del sensor pueden conectarse a un bloque de terminales de tornillo.

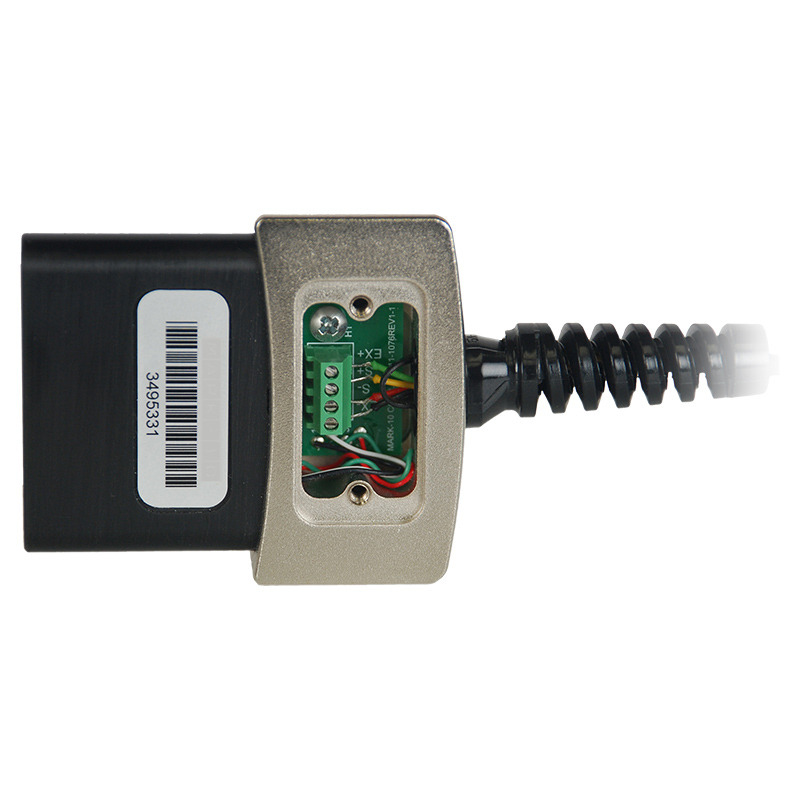

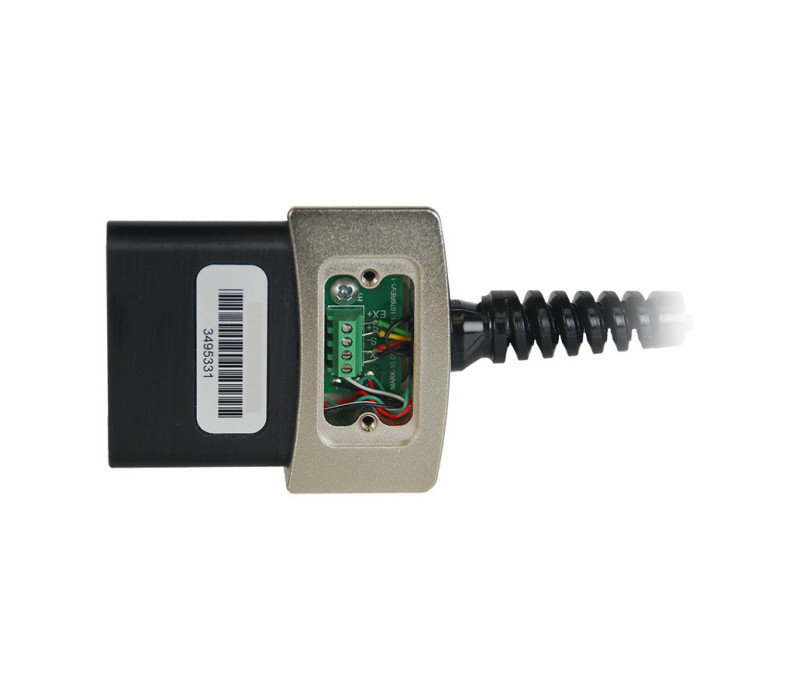

Placa de circuito impreso y regleta de bornes de tornillo con etiqueta clara para cada conexión

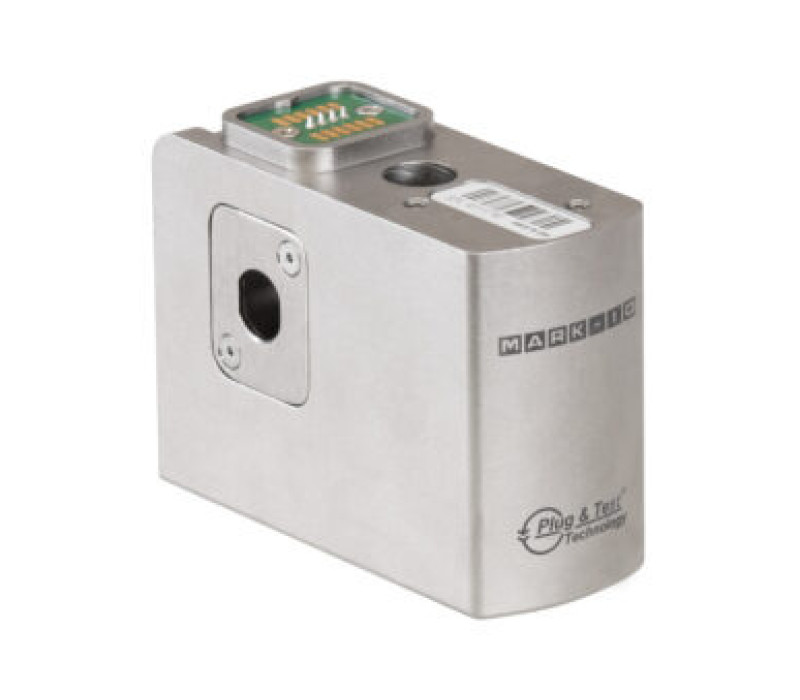

Adaptador PTAF para uso en bastidores de pruebas modelo F105/F305/F505

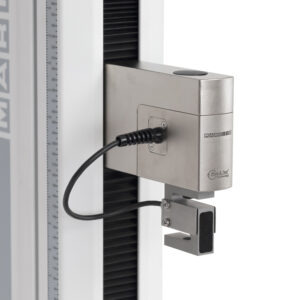

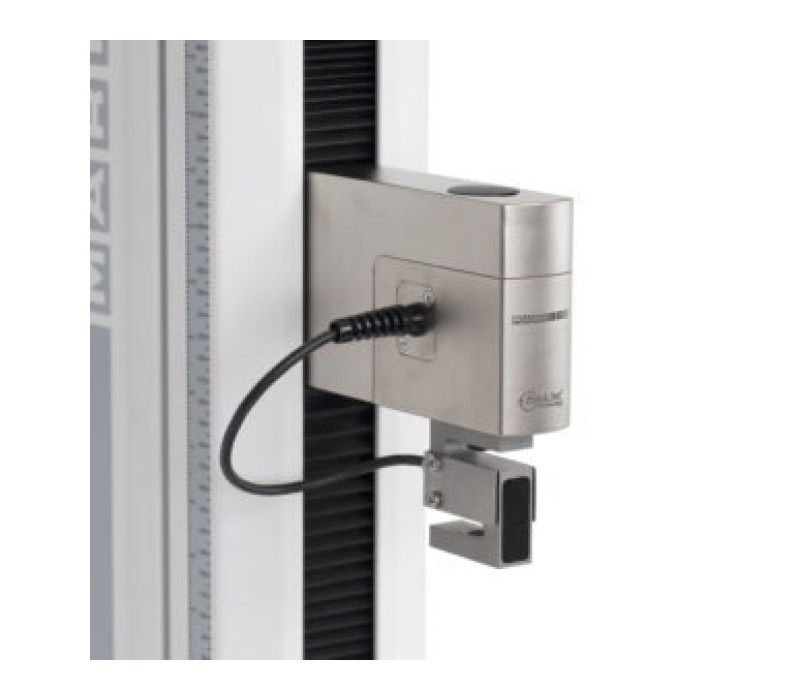

Modelo PTAF que monta una célula de carga de viga en S de terceros en un bastidor de pruebas modelo F305-IMT.

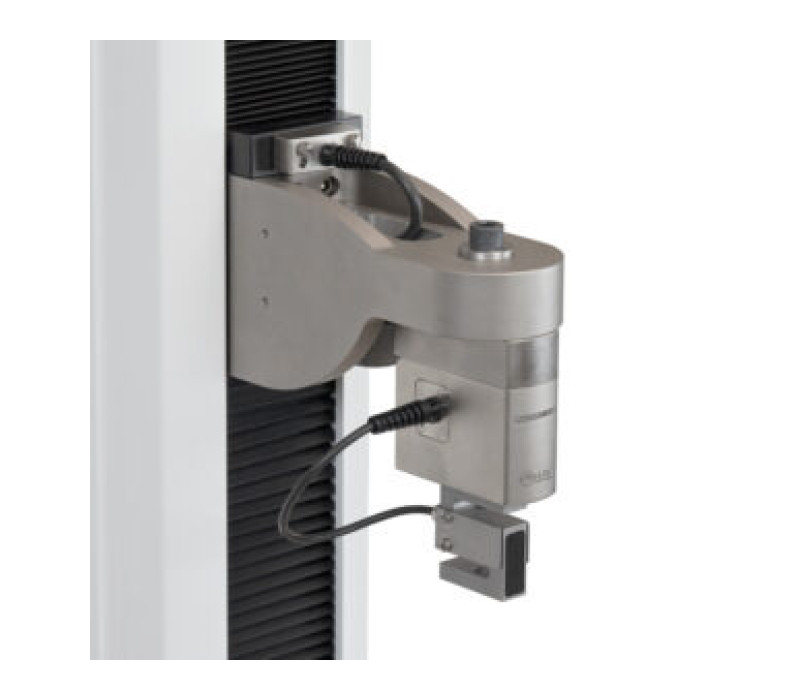

Modelo PTAF, en combinación con un adaptador AC1083, montaje de una célula de carga de haz en S de terceros en un bastidor de pruebas modelo F1505-IMT.

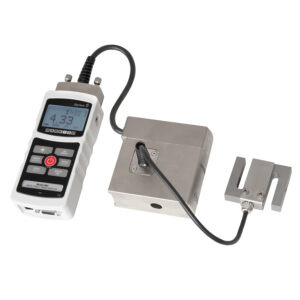

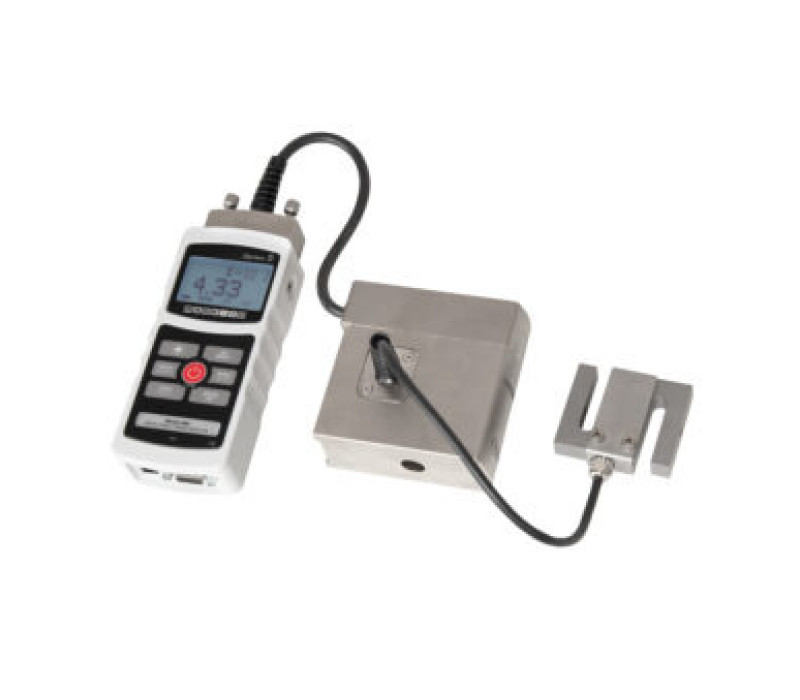

El modelo PTAF requiere un indicador Mark-10 para configurar un sensor de terceros, como se muestra aquí. Se requiere un adaptador AC1083 entre el PTAF y el indicador.

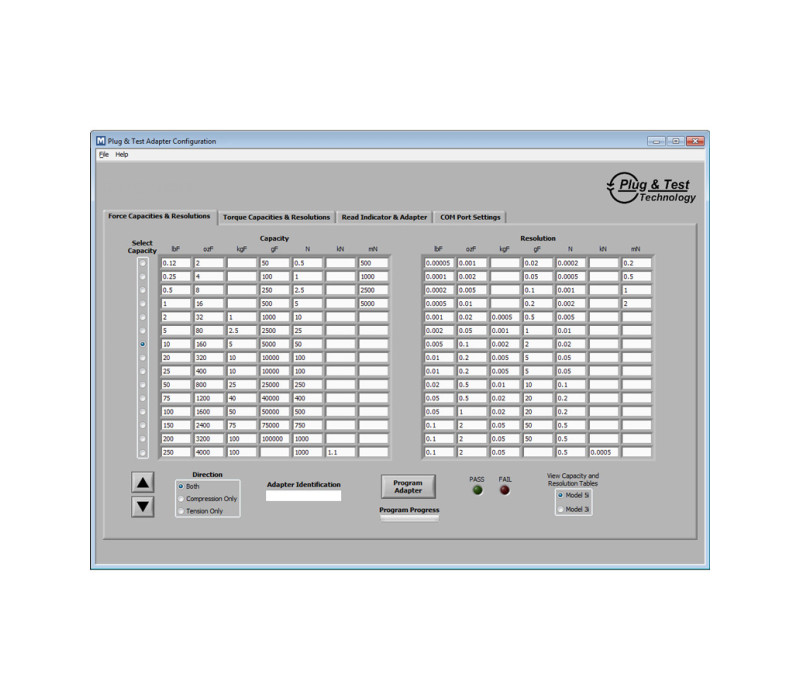

Plug & test software, seleccione la capacidad de fuerza deseada, compresión y/o tensión y especifique un número de identificación

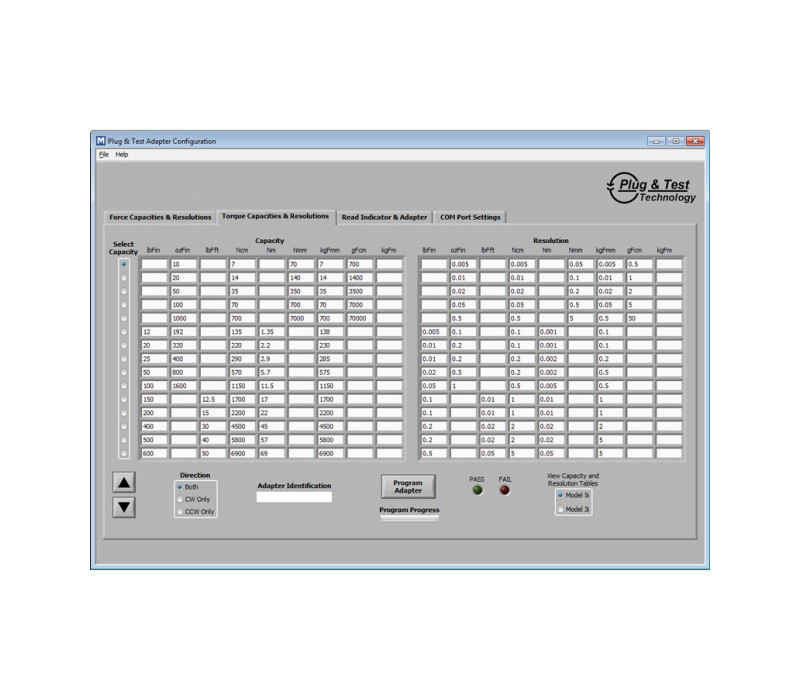

Software Plug & Test, seleccione la capacidad de par deseada, la dirección y especifique un número de identificación

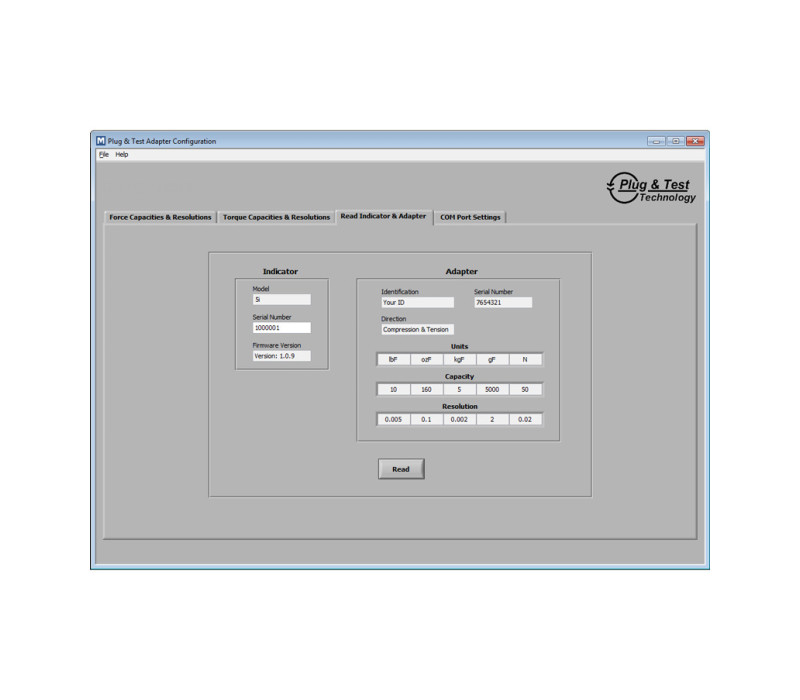

Pantalla para ver la capacidad de carga y la resolución, la identificación del indicador y la información de identificación del adaptador.

PTA PTA/PTAF Plug y Adaptador de célula de carga de prueba

Name: PTA PTA/PTAF Plug y Adaptador de célula de carga de prueba
SKU: 127060
Price: 253.00 EUR
Availability: PreOrder

La tecnología Plug & Test® se utiliza con los indicadores Mark-10 de las series 3I, 5I y 7I y los bastidores de prueba de la serie F.
Para poder conectar las células de carga y/o de par proporcionadas por el usuario, se ha desarrollado el adaptador PTA/PTAF.

La tecnología Plug & Test® guarda toda la información de configuración y calibración en la placa de circuito impreso del adaptador. Esta flexibilidad permite intercambiar múltiples sensores con cualquier bastidor de pruebas Mark-10 Serie F.

El adaptador PTA se utiliza con los indicadores de la serie I y los bastidores de pruebas modelo F755 y F1505.

El adaptador PTAF se utiliza conectado a los bastidores de pruebas modelo F105, F305, F505 y F505H y puede utilizarse en los bastidores de pruebas modelo F755 y F1505 cuando se utiliza un adaptador AC1083.

La capacidad y la resolución del sensor pueden configurarse mediante una utilidad de software incluida, que incluye una biblioteca de capacidades de fuerza comunes de 0,5 N a 4.000 kN, y capacidades de par de 7 Ncm a 57.000 Nm.
Cuando se configura un número de identificación, éste aparece al encender el hardware o en la pantalla del banco de pruebas.

€ 253,00

Pedir ahora

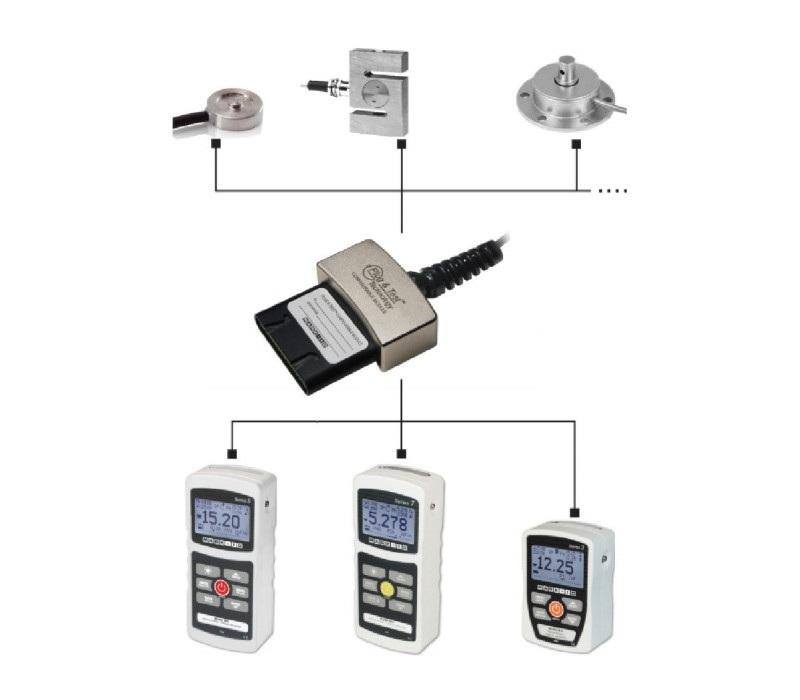

Conecta células de carga de galgas extensométricas de terceros a los modelos de bastidores de pruebas e indicadores Mark-10 de la serie F.
Compatible con células de carga, sensores de fuerza y sensores de par basados en bandas extensométricas
El bloque de terminales de tornillo permite conectar fácilmente los cables del sensor
Se incluye una utilidad de configuración del software que permite programar fácilmente la capacidad, la resolución y el número de identificación del sensor.
Se distribuyen con descarga de tracción, etiqueta de identificación que el usuario puede escribir y CD de recursos con software.
Programa el adaptador mediante USB o RS-232 a través del indicador

Vídeo

▶

Requisitos de los sensores	Tipo de sensor: Puente completo Resistencia del sensor: 300 - 1000 ohmios Sensibilidad del sensor: 1 - 3 mV/V escala completa
PTA	Indicador Mark-10 con firmware versión 1.0.9 o posterior El adaptador PTA no puede configurarse con versiones anteriores del indicador.
PTAF	Indicador Mark-10 con firmware versión 2.2.8 o posterior El adaptador PTA puede utilizarse con versiones anteriores del indicador; sin embargo, el adaptador no puede calibrarse para células de carga unidireccionales, como las células de carga de tipo botón de carga y agujero pasante.
