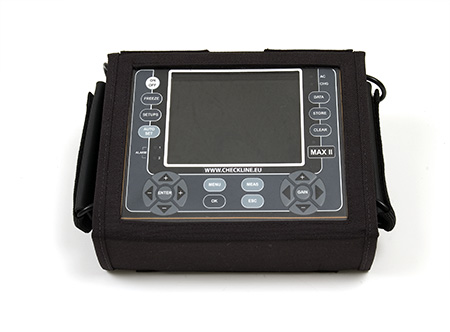

    MAX-II Medidor ultrasónico de tensión de pernos

    Medidor ultrasónico para medir el alargamiento, la carga, la tensión y la precarga de elementos de fijación

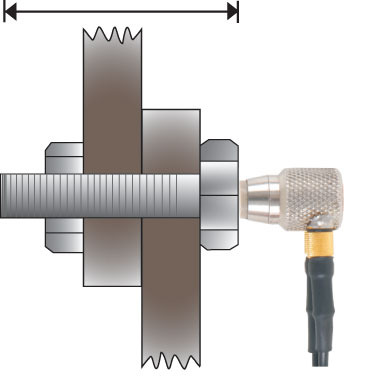

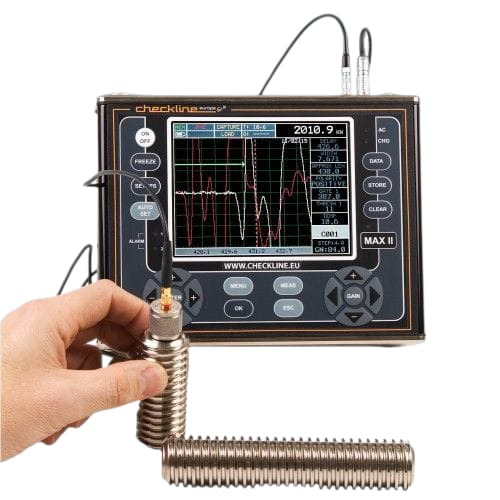

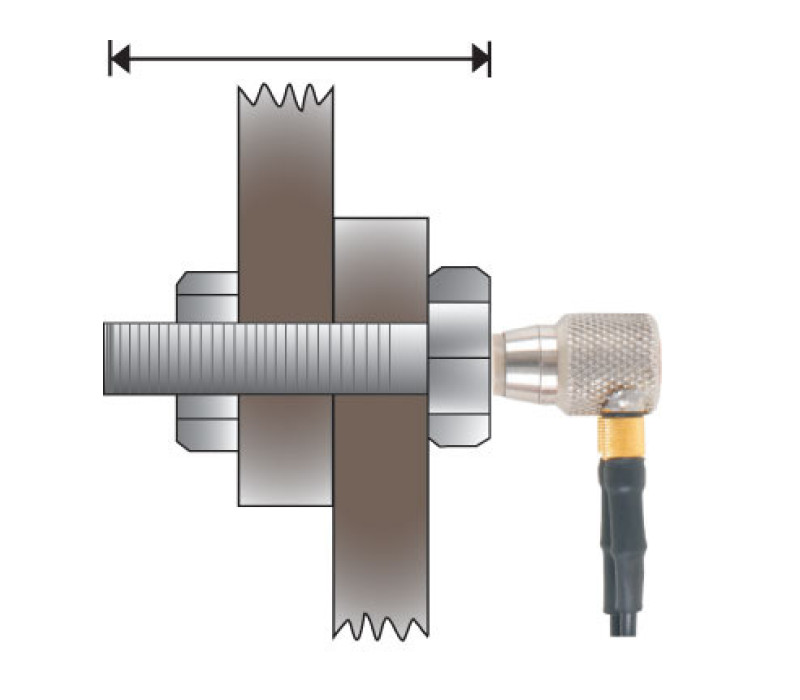

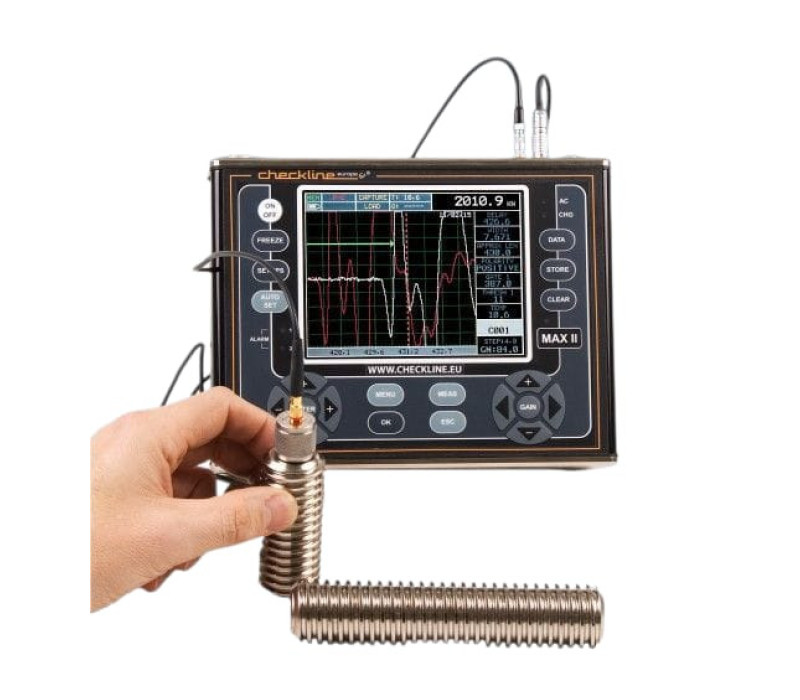

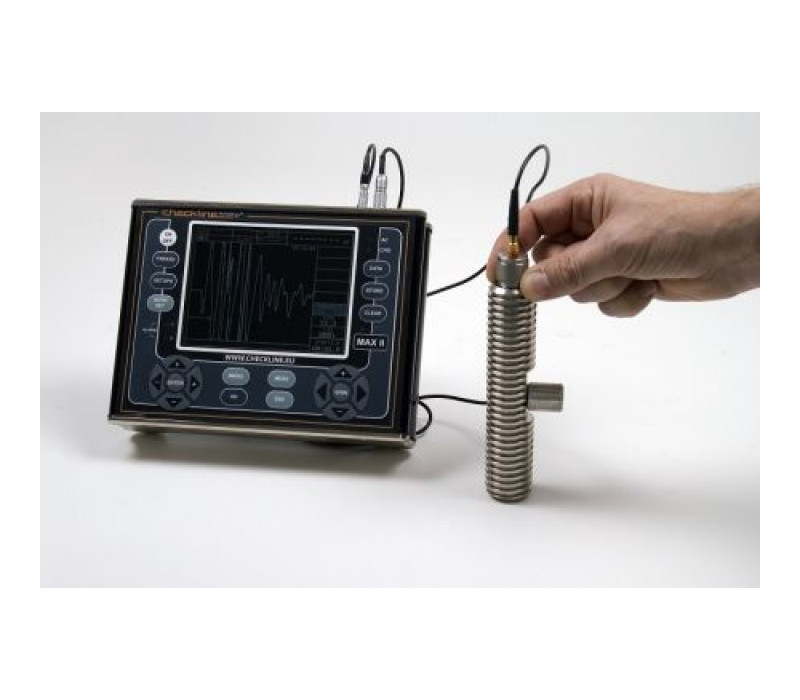

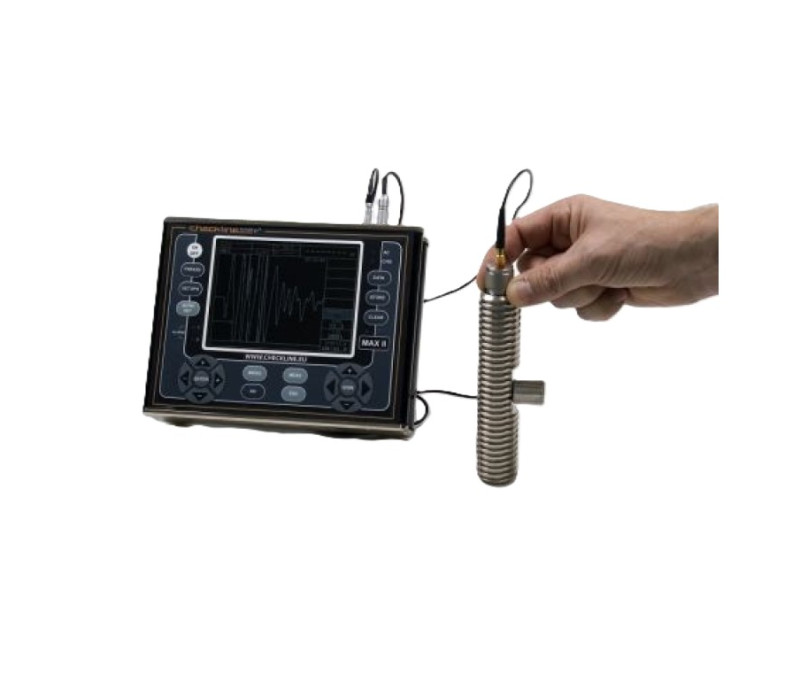

    El medidor ultrasónico de tensión de pernos MAX-II mide las variaciones de longitud de los elementos de fijación durante el apriete. Esto permite determinar el alargamiento, la carga, la tensión y el porcentaje de deformación de los pernos. Mediante la medición del tiempo de propagación de los ultrasonidos, puede medir la precarga de los pernos y realizar comprobaciones posteriores de las uniones atornilladas en aplicaciones industriales de montaje y mantenimiento.

    El instrumento combina los modos de medición Pulse-Echo, Echo-Echo y Echo-Echo Verify con una pantalla QVGA en color legible a plena luz del sol, configuración automática de las mediciones y registro interno de datos.

    En el modo Pulse-Echo, el MAX-II permite medir elementos de fijación con longitudes comprendidas entre 25,4 y 25.400 mm (de 1 a aproximadamente 1.000 in), dependiendo de las propiedades del material y de las condiciones de la señal. Los modos de eco múltiple están disponibles para aplicaciones que requieren mediciones adicionales de los ecos, especialmente en elementos de fijación más cortos o cuando los recubrimientos pueden afectar a los resultados.

    La función Auto Correlation ayuda a determinar una posición adecuada del transductor para realizar mediciones repetidas. El instrumento también dispone de puertas de medición configurables, límites de alarma ajustables y funciones de calibración en campo para las mediciones de carga y tensión. Los datos registrados pueden transferirse a un ordenador mediante USB para su análisis y la elaboración de informes.

    El MAX-II funciona con una batería recargable de iones de litio e incorpora un conector para el sensor de temperatura opcional A-156-8001. Los transductores de contacto magnéticos y no magnéticos, así como los cristales que se fijan mediante adhesivo para aplicaciones adecuadas, se encuentran disponibles por separado.
    € 5.344,00
    Pedir ahora
    • Medición ultrasónica del alargamiento de pernos, la carga, la tensión, el porcentaje de deformación y el tiempo de propagación
    • Modos de medición Pulse-Echo (P-E), Echo-Echo (E-E) y Echo-Echo Verify (E-EV)
    • Rango de longitud de elementos de fijación de 25,4–25.400 mm en modo Pulse-Echo, dependiendo de las condiciones de medición

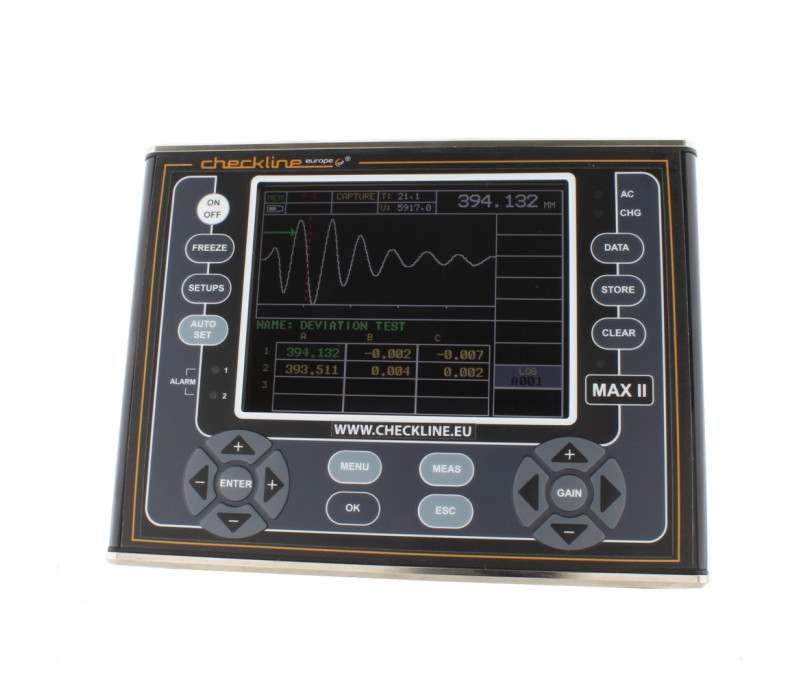

    • Pantalla TFT QVGA en color legible a plena luz del sol, con una resolución de 320 × 240 píxeles
    • Función Auto Correlation para facilitar la colocación reproducible del transductor
    • Función Auto Set para la detección automática de la señal y la configuración de la visualización de las mediciones
    • Opciones de calibración del cero: automática, fija, de un punto y de dos puntos
    • Calibración en campo con corrección vectorial o por regresión para mediciones de carga y tensión
    • Tres puertas de medición configurables con posiciones de inicio y umbrales ajustables
    • Límites de alarma superior e inferior ajustables, con avisos visuales y acústicos
    • Memoria interna de 4 GB y compatibilidad con memoria externa de hasta 64 GB
    • Transferencia de datos mediante USB y conexiones de salida analógica, serie y de alarma
    • 64 configuraciones de medición definibles por el usuario, con posibilidad de modificar también las configuraciones de fábrica
    • Batería recargable de iones de litio con una autonomía aproximada de 18 horas en condiciones normales de funcionamiento
    • Conector para el sensor de temperatura opcional A-156-8001

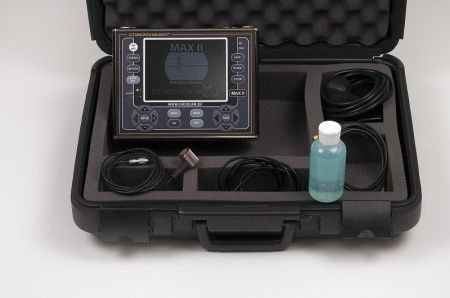

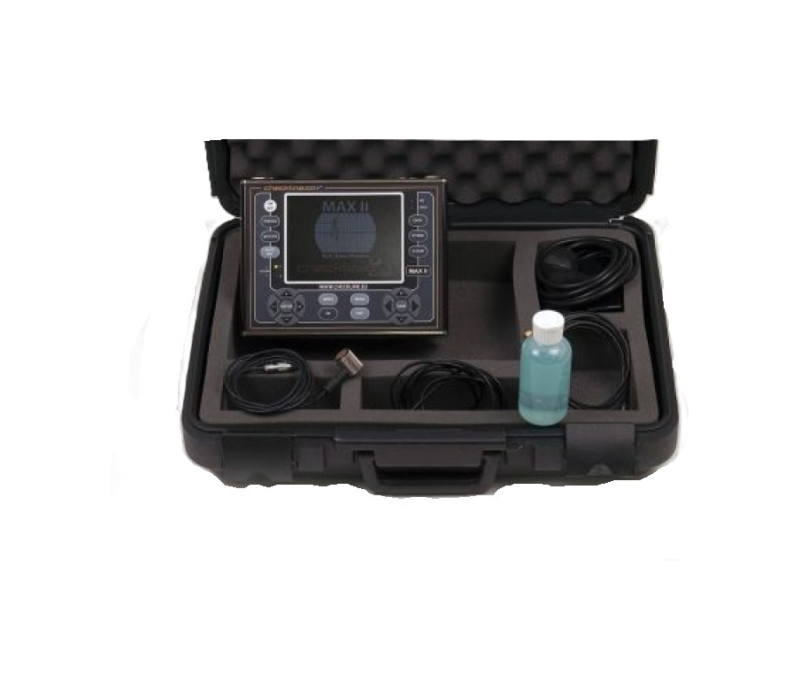

    Kit completo
    • Medidor ultrasónico de tensión de pernos MAX-II
    • Batería recargable de iones de litio
    • Cargador de batería con enchufe europeo adicional
    • Botella de acoplante ultrasónico de 4 oz.
    • Cable USB Type A a Type B para transferencia de datos

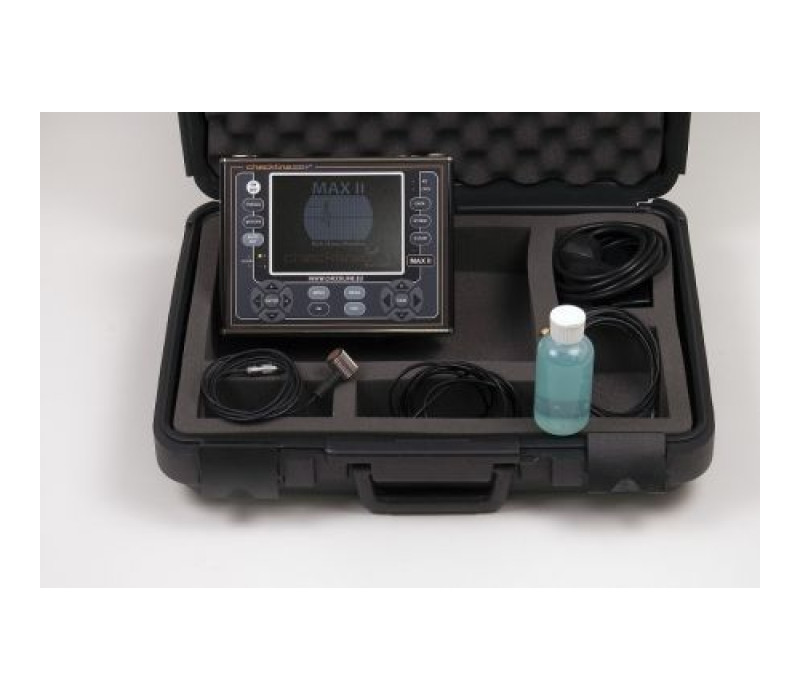

    • Maletín de transporte rígido con espuma interior a medida
    • Cable de transductor de 10 ft con conectores LEMO 00 y Microdot
    • Programa de utilidad para PC (descargable desde la página web)
    • Manual de instrucciones
    • Certificado de calibración

    Opcional: Cargador inteligente externo que permite cargar dos baterías, especialmente útil para proyectos de gran envergadura en los que se utilizan varios instrumentos.

    Dimensiones-MAX-II
    Firmware 3.08 E MAX-II
    Dakview 4 32 bit for Windows
    Dakview 4 64 bit for Windows
    Dakview 4 voor MAC OS
    MAX II - Manual de usuario
    Tipo de instrumentoMedidor ultrasónico de tensión de pernos
    Referencia del modelo del fabricanteBT2-DL
    Magnitudes medidasTiempo (nanosegundos); alargamiento (mm/in); carga; tensión; porcentaje de deformación
    Rango de longitud de elementos de fijación25,4–25.400 mm (1–999,999 in) en modo Pulse-Echo. El rango disponible en los modos de eco múltiple depende de las propiedades del material, la calidad de los ecos y las condiciones de medición
    Modos de mediciónPulse-Echo (P-E), Echo-Echo (E-E), Echo-Echo Verify (E-EV)
    Resolución0,0001 mm (0,00001 in)
    Unidades de medidamm, in o µs
    Rango de calibración de la velocidad de propagación1.250–13.995 m/s (0,0492–0,5510 in/µs)
    PantallaPantalla TFT QVGA en color legible a plena luz del sol; 320 × 240 píxeles; diagonal de 5,7 in; brillo ajustable

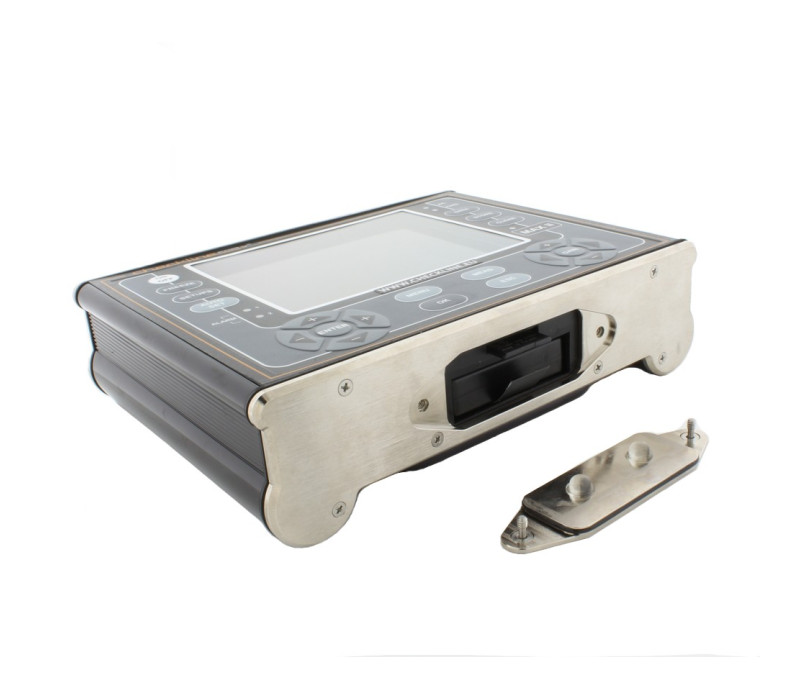

    Memoria y registro de datosMemoria interna de 4 GB; memoria SD externa de hasta 64 GB; registro secuencial de datos y en formato de cuadrícula; capturas de pantalla

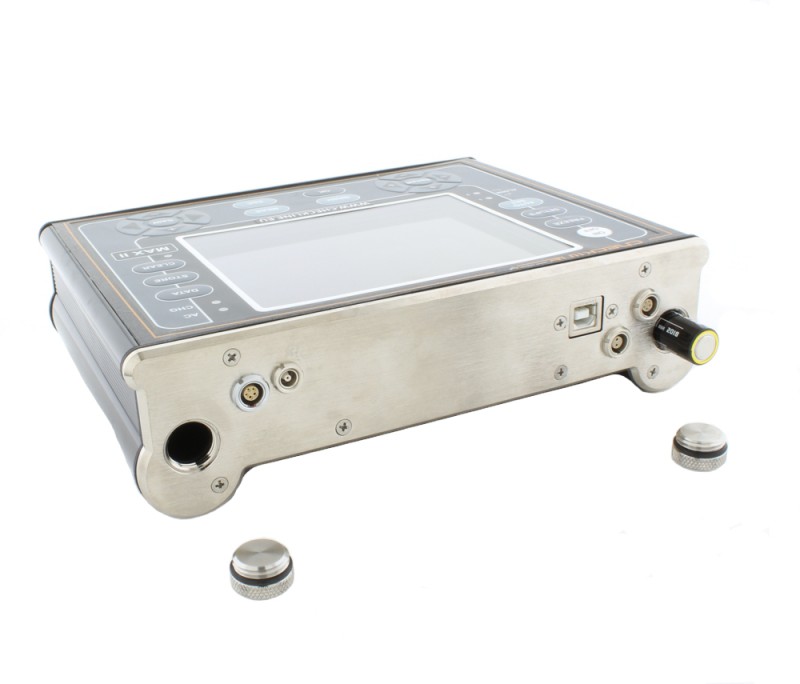

    Interfaz USBUSB 1.1, conector Type B en el instrumento; cable USB Type A a Type B incluido

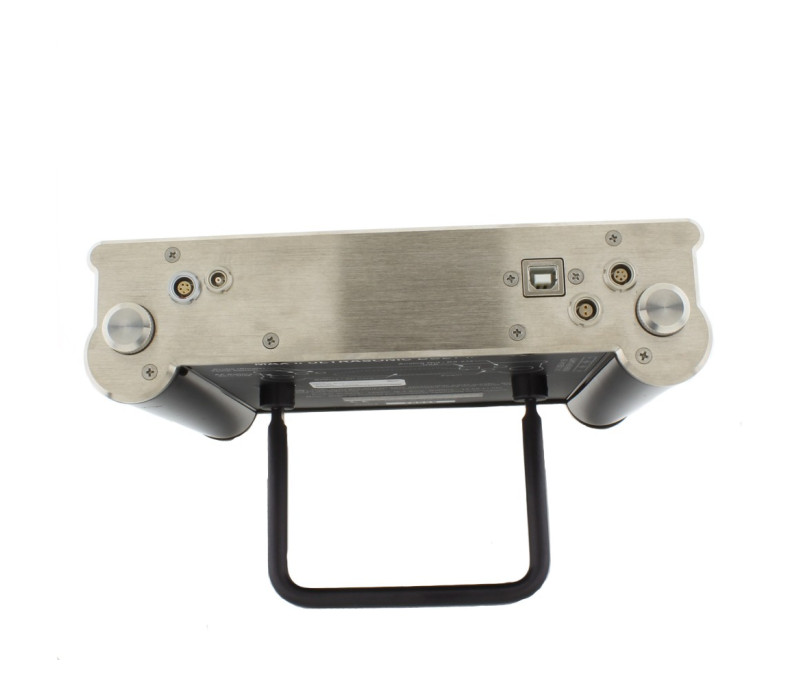

    Salidas adicionalesSalida serie RS-232, salida analógica de 0–10 V y dos salidas de alarma mediante un conector LEMO 1 de 5 pines; se requieren cables accesorios
    Conexión del transductorConector LEMO 00 en el instrumento; transductores compatibles de un solo elemento disponibles por separado
    AlimentaciónBatería recargable de iones de litio, 10,8 V, 2 Ah; conexión para alimentación externa de 12 V DC
    Autonomía de la bateríaAproximadamente 18 horas de funcionamiento normal con la batería de iones de litio completamente cargada
    Grado de protecciónIP65
    Temperatura de funcionamientoDe -10 a 60 °C (14 a 140 °F)
    Dimensiones y peso216 × 165 × 70 mm (ancho × alto × fondo); 2,04 kg (4,5 lb), incluida la batería
    GarantíaGarantía limitada de dos años para el instrumento

    Productos relacionados

    Ver productos relacionados

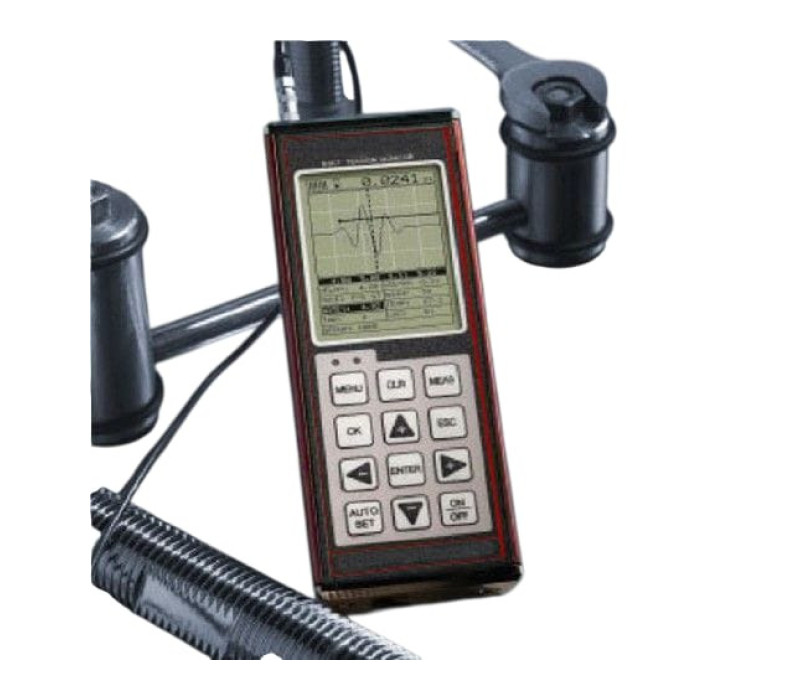

    TI-MAX Medidor de tensión de tornillos MiniMax

    TI-MAX Medidor de tensión de tornillos MiniMax

    Accesorios

    Ver accesorios

    fluido de acoplamiento ultrasónico
    fluido de acoplamiento ultrasónico

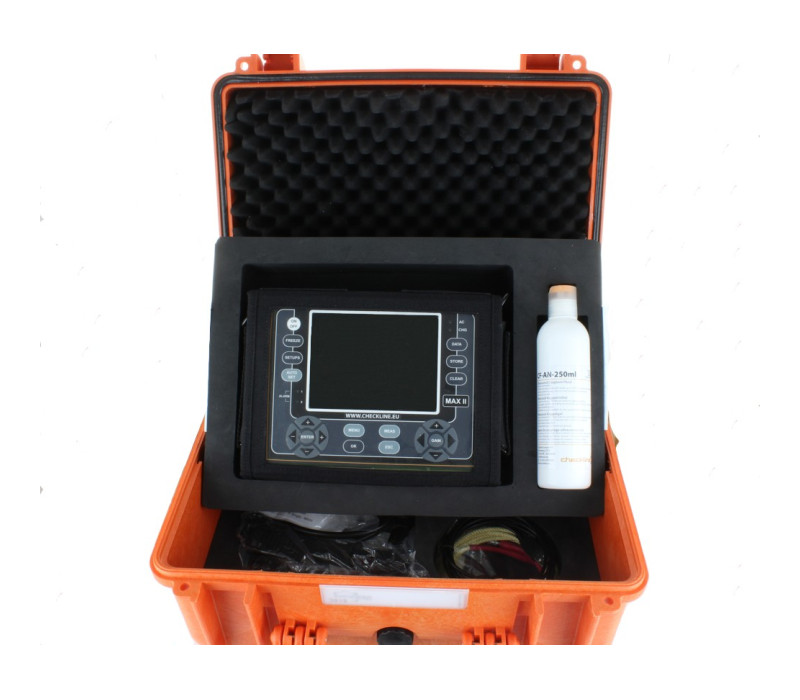

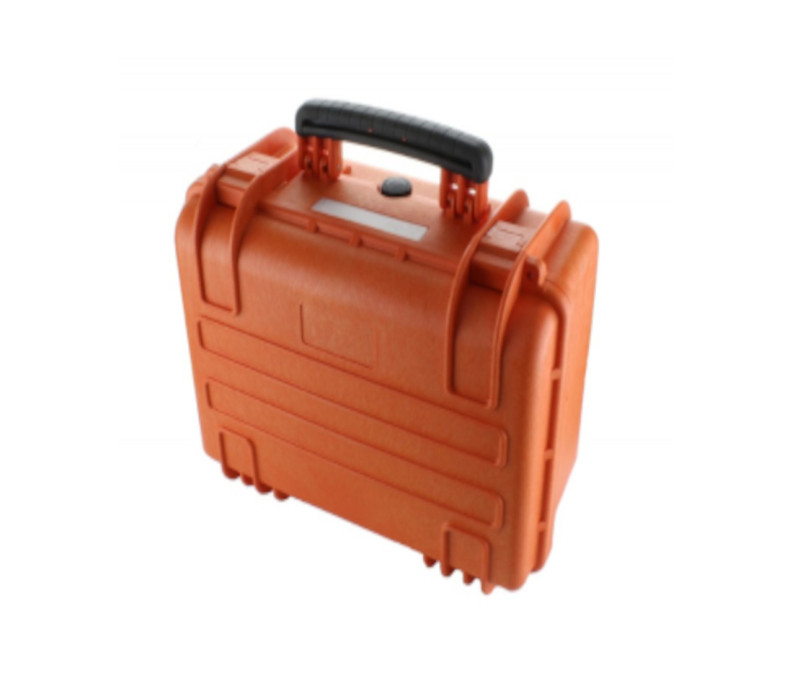

    MAX-II Offshore Case Estuche estanco para medidor ultrasónico de tensión de pernos MAX II
    MAX-II Offshore Case Estuche estanco para medidor ultrasónico de tensión de pernos MAX II

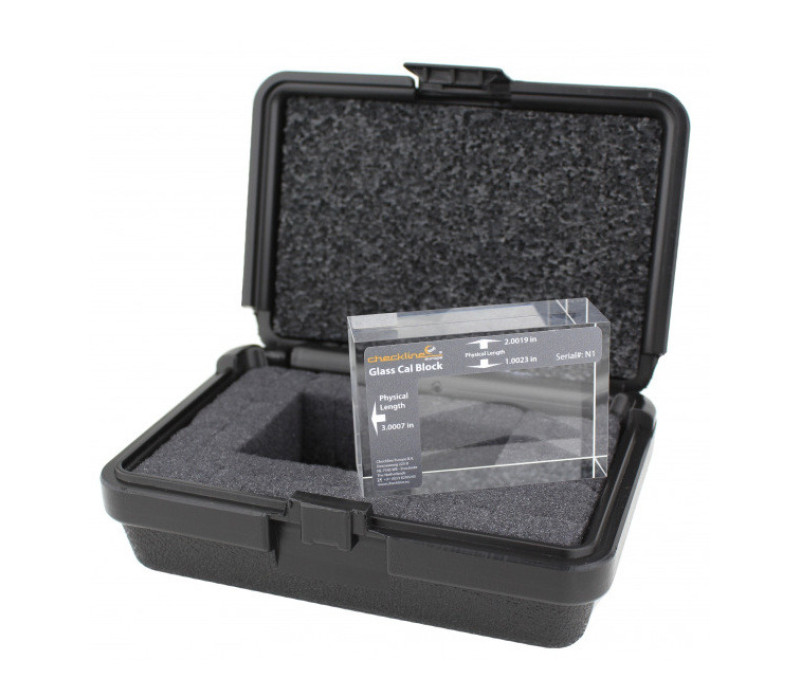

    TPG Bloque de calibrado de vidrio de triple recorrido
    TPG Bloque de calibrado de vidrio de triple recorrido

    Pedir ahora

    Productos
    Artículo Producto Precio  Cantidad Acción
    134991MAX-II Bolt Tension Gauge (BT2-DL) € 5.344,00
    Accesorios
    Artículo Producto Precio  Cantidad Acción

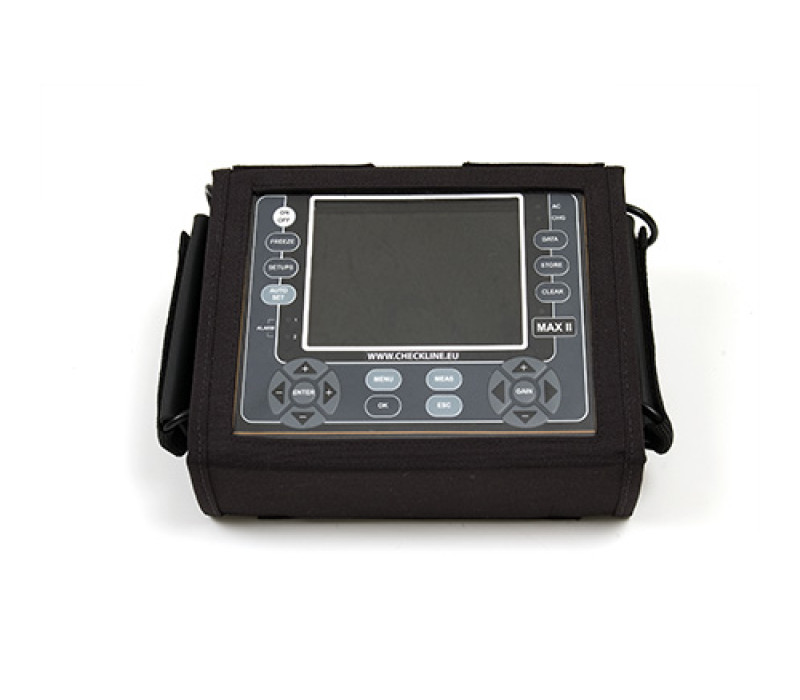

    134993F-250-0006 Protective Pouch for MAXII Bolt Tension Gauge € 253,00
    126906X-000-0010 (3" and 6" Certified Cal Bars) € 777,00
    132197T-700-2405 1/8" 5mHz TI-MAX Probe Magnetic € 957,00
    126774T-700-4405 1/8" 10mHz TI-MAX Probe Magnetic € 981,00
    132198T-702-1405 1/4" 2.25mHz TI-MAX Probe Magnetic € 981,00
    126854T-702-2405 1/4" 5mHz TI-MAX Probe Magnetic € 981,00
    132199T-702-4405 1/4" 10mHz TI-MAX Probe Magnetic € 1.005,00
    133047T-703-1405 3/8" 2.25mHz TI-MAX Probe Magnetic € 993,00
    132200T-703-2405 3/8" 5mHz TI-MAX Probe Magnetic € 993,00
    132201T-704-1405 1/2" 2.25mHz TI-MAX Probe Magnetic € 1.005,00
    132202T-704-2405 1/2" 5mHz TI-MAX Probe Magnetic € 1.005,00
    130240T-706-1405 3/4" 2.25mHz TI-MAX Probe Magnetic € 1.070,00
    132203T-706-2405 3/4" 5mHz TI-MAX Probe Magnetic € 1.070,00
    134894N-704-0094 (1.20m) Single Lemo 00 to Spring Loaded 2 Pin fixture 1/8” Spacing € 280,00
    134895A-000-9001 Crystal 1/8", 7.5 MHZ, 12 pcs € 173,00
    130352N-110-0020 Transducer Cable, Lemo to microdot Single ( 3 meter) € 111,00
    126855A-156-8001 Temperature Sensor € 642,00
    135643MAX-II-CC - Waterproof Carrying case for MAX-II Bolt Tension Meter € 349,00
    134087X-000-0011 3" Steel Calibration Bar € 428,00

    Todos los precios mostrados excluyen el IVA y los gastos de envío.
    Disponibilidad:
    Disponible: 1 - 3 días ,
    Plazo de entrega: 1 - 3 semanas. ,
    Solicitud de pedido especial
