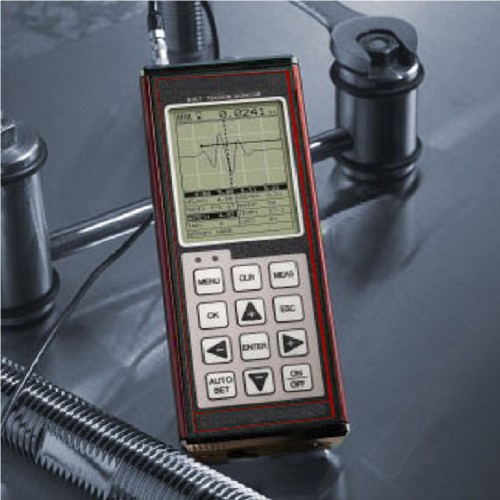

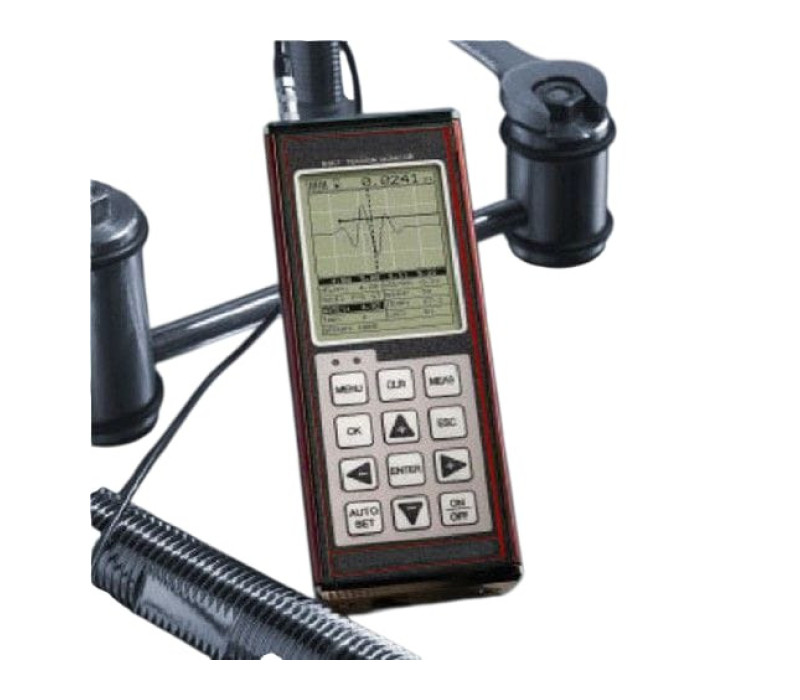

TI-MAX Medidor de tensión de tornillos MiniMax
El TI-MiniMax, monitor ultrasónico de tensión de tornillos, define el estado del arte en la medición del alargamiento real producido al apretar un tornillo roscado.

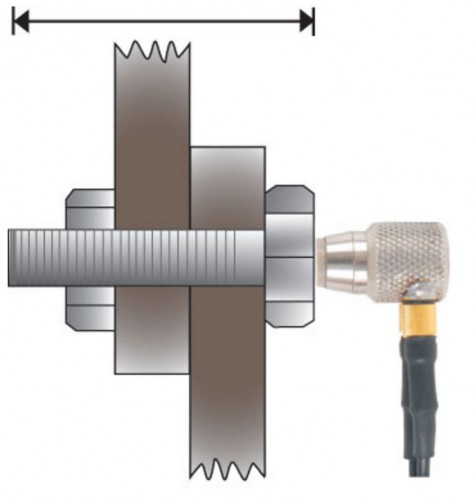

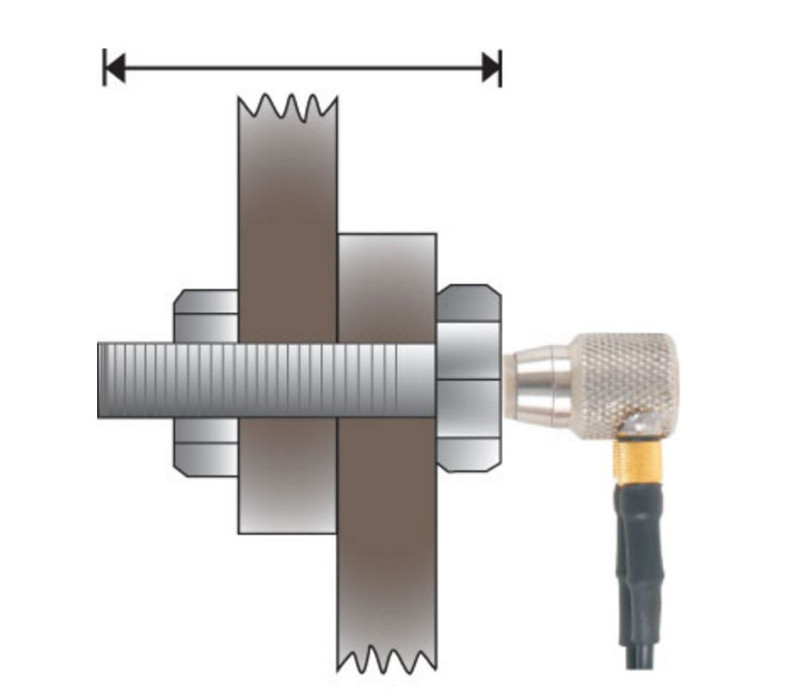

El TI-MiniMax puede medir el alargamiento con gran precisión en elementos de fijación de prácticamente cualquier material, desde 1/2 pulgada hasta 4 pies de longitud. La medición se consigue determinando el cambio en el tiempo de tránsito de una onda de choque ultrasónica a lo largo de la longitud de la fijación a medida que la fijación se aprieta por cualquier método.
El microordenador integrado interpreta automáticamente esta medición de tiempo para mostrar el tiempo (nanosegundos), el alargamiento, la carga, la tensión o el % de tensión de estiramiento de una fijación.
Características
- La primera solución ultrasónica rentable disponible en el mercado.
- Compare visualmente la forma de onda sin carga con la forma de onda con carga.
- Opciones de pantalla - RF, rectificada, dígitos grandes con barra de límites.

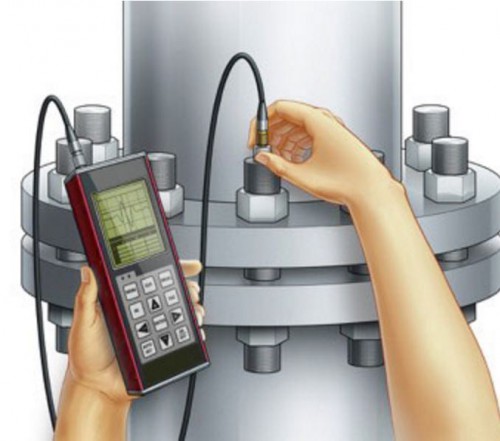

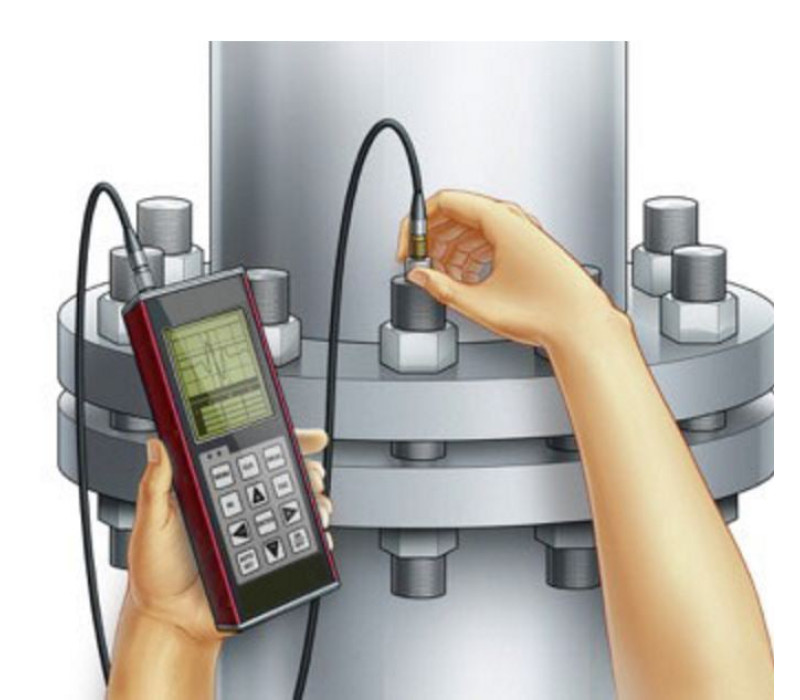

- Supervise eficazmente sus tornillos durante las paradas periódicas a lo largo de la vida útil de la fijación.
- Magnitudes de medición - Tiempo (nanosegundos), Alargamiento, Carga, Esfuerzo y %Deformación.
- Resolución de pantalla - 1/8" VGA 240 x 160 píxeles.
- Regresión lineal o vectorial incorporada para optimizar las mediciones de carga.
- La función Auto Set optimiza automáticamente la detección y ajusta la visualización.
- Los límites de tolerancia de la alarma Hi/Lo funcionan conjuntamente con el puerto de datos y el dispositivo externo de cierre de la bomba.

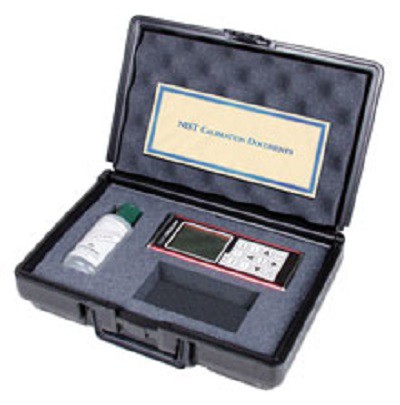

El TI-MiniMax se distribuye como un kit que incluye:
- Indicador
- 2 pilas AA
- Botella de líquido de acoplamiento
- Cable de transferencia USB
- Cable de transmisor Lemo a micropunto
- Software de utilidad de Windows
- Maletín de transporte
- Manual de instrucciones
- (la sonda/transductor debe pedirse por separado)
El TI-MiniMax-C (con conector de temperatura) sólo puede pedirse con la compra de un sensor de temperatura A- 156-8001.
Accesorios
TICC-MVX funda protectora para medidores ultrasónicos
- Fabricado en nylon Cordura de alta resistencia
- Diseño: Presilla integrada para cinturón con correas ajustables de muñeca y hombro
Más detalles
CF-AN fluido de acoplamiento ultrasónico
- Propósito: Crea una capa de acoplamiento ultrasónico entre el transductor y el material medido
- Rango de temperatura: −5 °C a +97 °C
- Volúmenes disponibles: 125 ml, 250 ml, 500 ml, 1 L, 5 L y 25 L
Más detalles
Pilas Recargables AA de Iones de Litio
- Batería recargable de iones de litio
- Tensión estable de 1,5 V durante el 95% del tiempo de funcionamiento
- Carga mediante el cable USB a USB-C
Más detalles
Especificaciones
| Rango de medición: | De 1" a 48" (25,4 mm a 15,24 m) tornillos |
| Tiempo: | Nanosegundos |
| Alargamiento | Cambio de longitud (pulgadas/milímetros) |
| Carga | Fuerza de carga aplicada (libras kIP o kN Kilonewtons) |
| Fuerza aplicada: | Fuerza por unidad de superficie aplicada (libras kPSI o megapascales MPa) |
| Porcentaje % | Relación entre la elongación y la longitud efectiva |
| Resolución: | +/- .00001 inches (0.0001 mm) |
| Rango de velocidad: | 0492 a 5510 en m/s 1250 a 13995 m/s |
| Calibrado: | Opciones de calibrado a cero fija, de un punto y de dos puntos. Seleccione los tipos de material de los tornillos de una lista preestablecida o personalizada. |
| Unidades de medida: | Inglés y sistema métrico / Fahrenheit y centígrados |
| Modos de medición: | Pulso-eco (estándar) Pulso-eco con puerta (ajuste fino) |
| Pulsador: | Pulsador de onda cuadrada con anchura de pulso ajustable (punta, fina, ancha) |
| Receptor: | Control de ganancia manual o automático con un rango de 40 dB |
| Cronometraje: | Cronometraje TCXO de precisión con digitalizador de disparo único de 100 MHz y 8 bits de consumo ultrabajo. |
| Modos de visualización de la pantalla: | A-Scan - Rectificado +/- (vista de media onda), o RF (vista de forma de onda completa) |
| Límites de alarma: | Ajuste de tolerancias máximas y mínimas con avisador acústico, barra de lectura visible y LED visuales. |
| Memoria: | Memoria interna SD de 4 GB |
| Trasmisor: | Elemento único (1 a 10 MHz y diámetros de 1/8" a 1") |
| Longitud del cable del trasmisor: | 10 pies (longitudes personalizadas disponibles, consultar) |
| Sonda de temperatura: | Compensación automática de la temperatura |
| Configurar memoria: | 64 configuraciones personalizadas definidas por el usuario. Las configuraciones de fábrica también pueden ser editadas por el usuario. |
| Puerta: | Puerta utilizada para ajustar con precisión dónde se produce el punto de detección |
| Ajuste automático | Automatiza el proceso de detección, alcance y visualización de cada cerrojo. |
| Calibrado de campo | Curva de corrección vectorial o de regresión para aumentar la precisión mediante Carga y Tensión. |
| Fuente de alimentación: | Tres pilas AA - Nicad 10 h - Alcalina 35 h - NI-MH 35 h Apagado automático tras 5 minutos de inactividad. |
| Dimensiones: | Anchura (2,5 pulgadas./63,5 mm) Altura (6,5 pulg./165 mm) Profundidad (1,24 pulg./31,5 mm) |
| Peso: | 13,5 onzas (con pilas) |
| Temperatura de funcionamiento: | 14 a 140F (-10C a 60C) |
