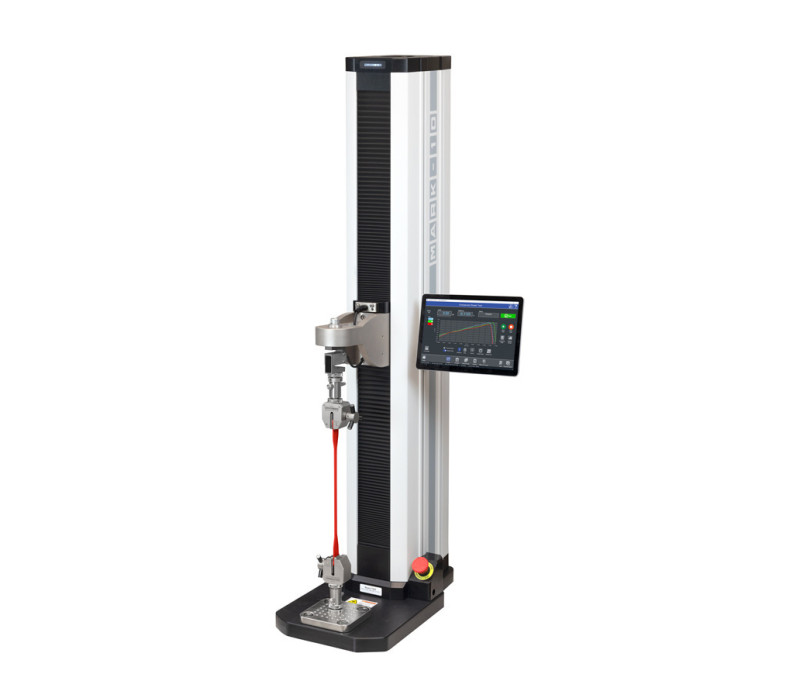

F755 / F1505 Banco de prueba IntelliMESUR® F755 / F1505

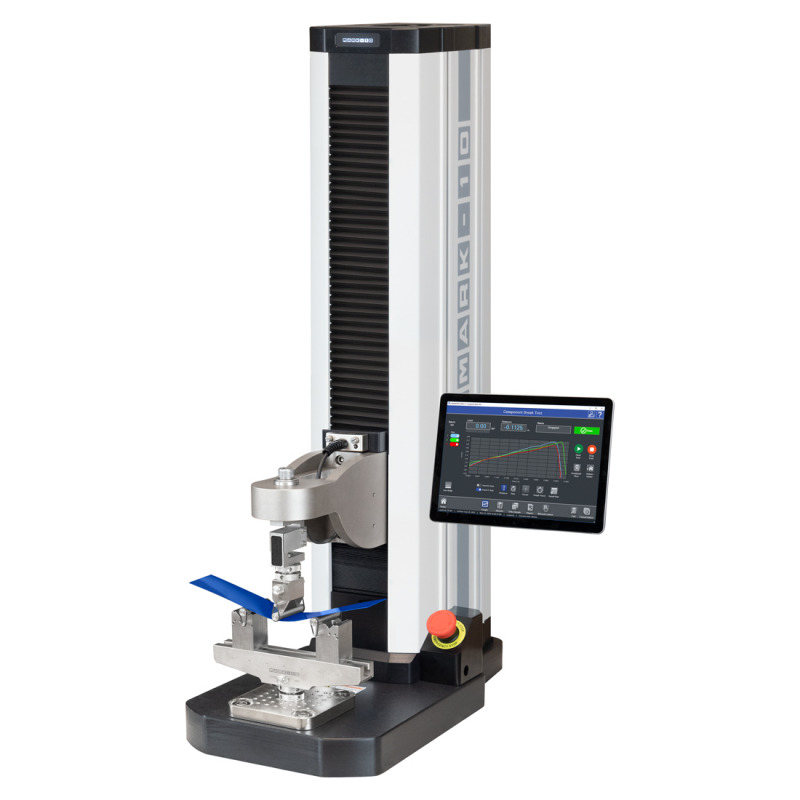

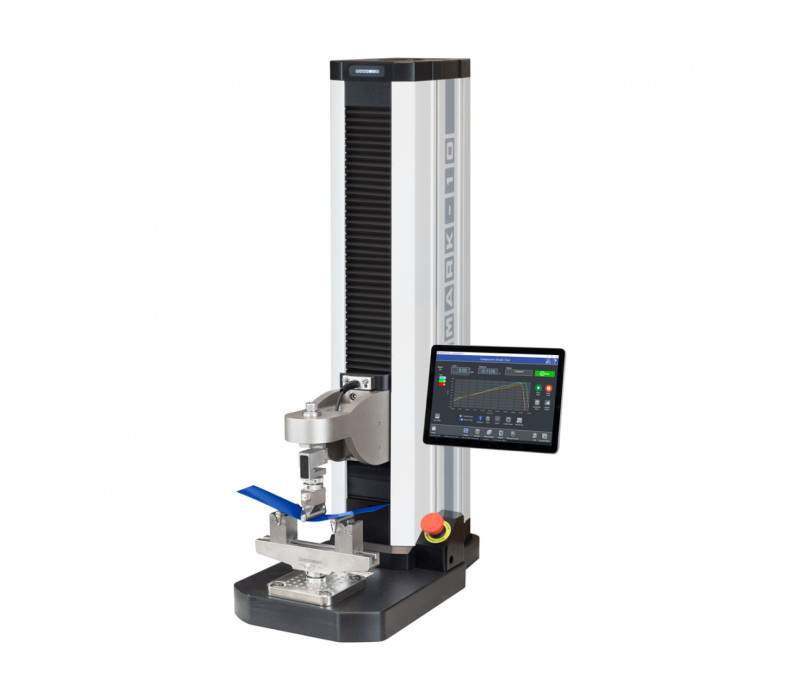

F1505S Banco de ensayo de fuerza cofigurado para ensayo de flexión en 3 puntos con G1096 Empuñadura inferior y G1087 Empuñadura superior

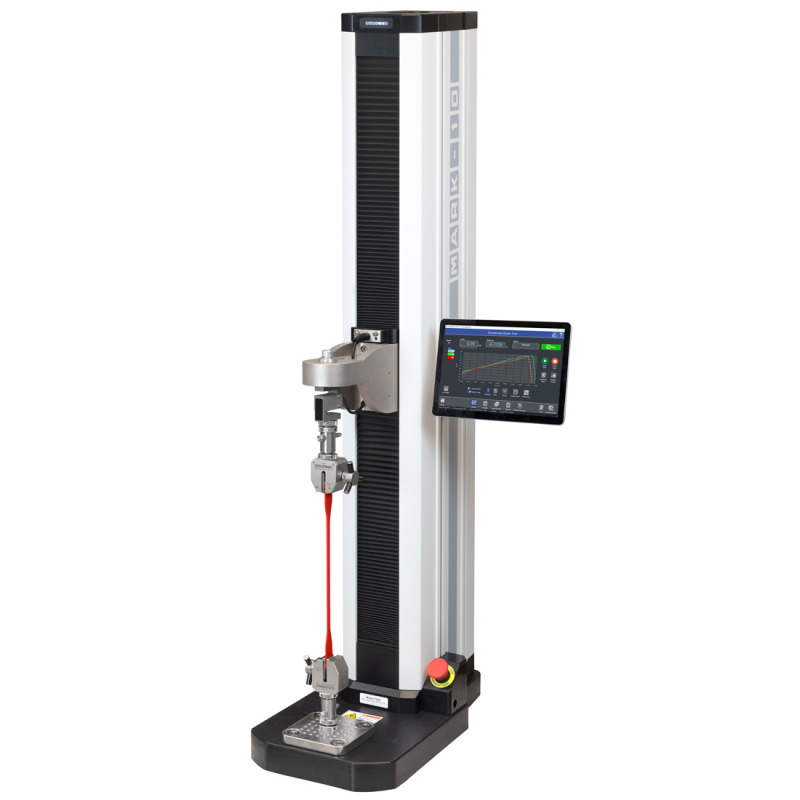

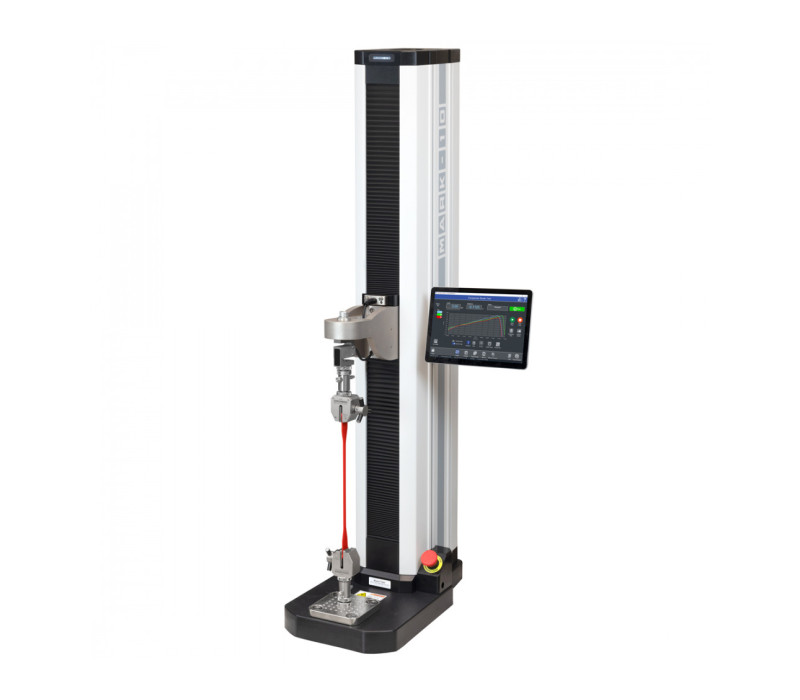

Banco de ensayo de fuerza F755 configurado para ensayos de tracción con dos mordazas de cuña G1061

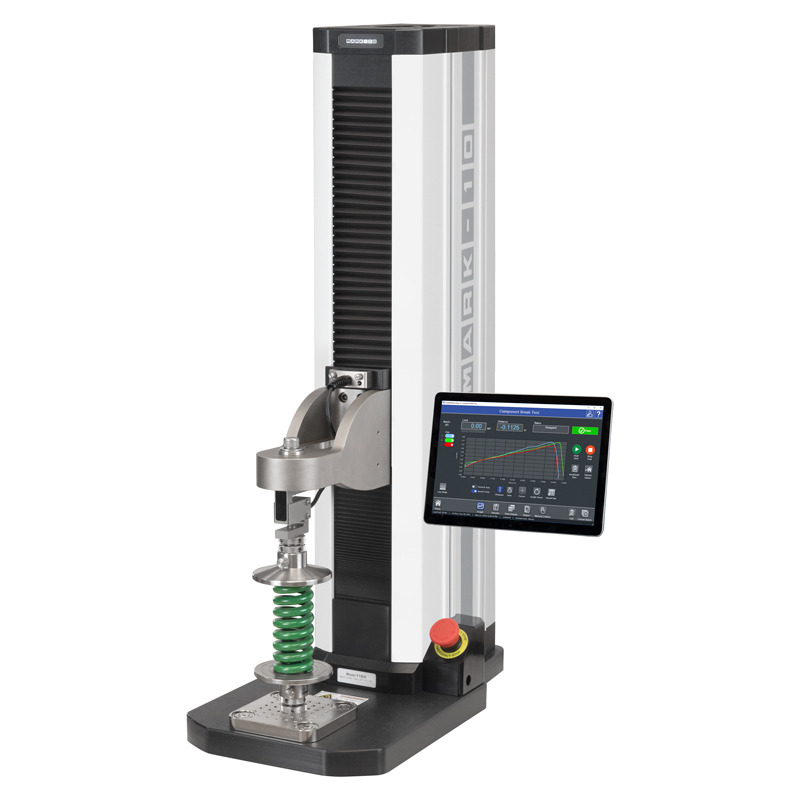

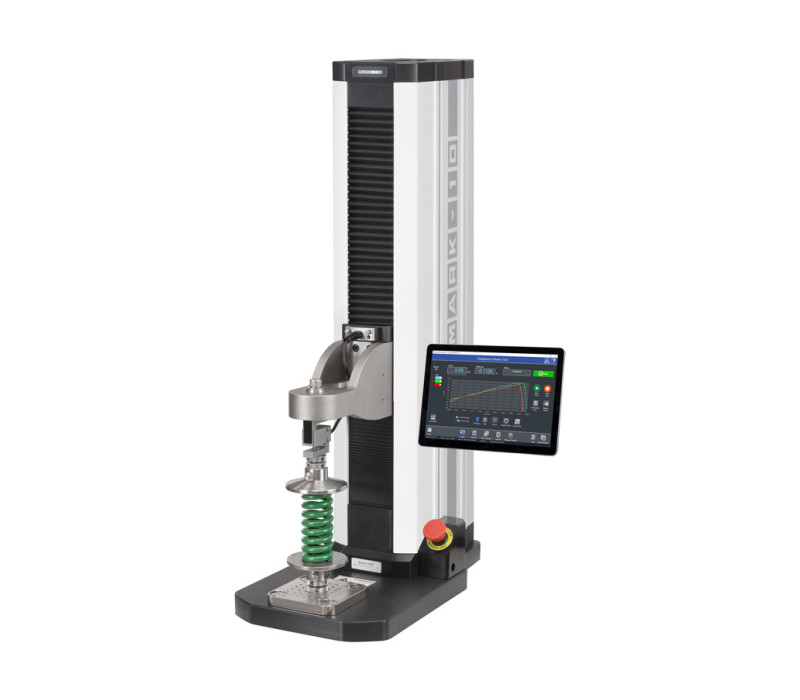

Banco de ensayos de fuerza F755S configurado para ensayos de compresión de muelles con dos platos de compresión de alta capacidad G1087

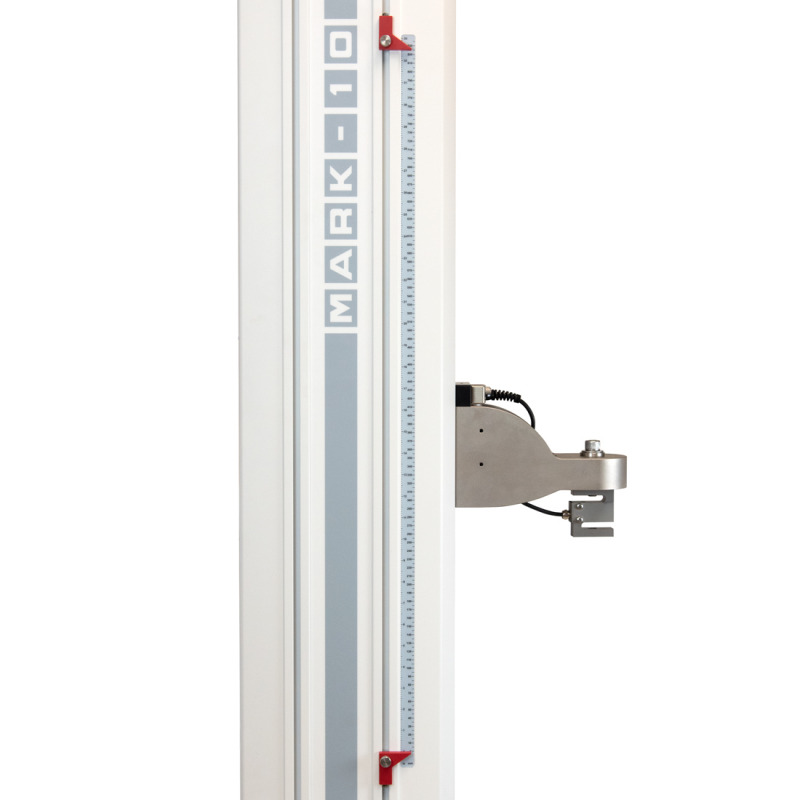

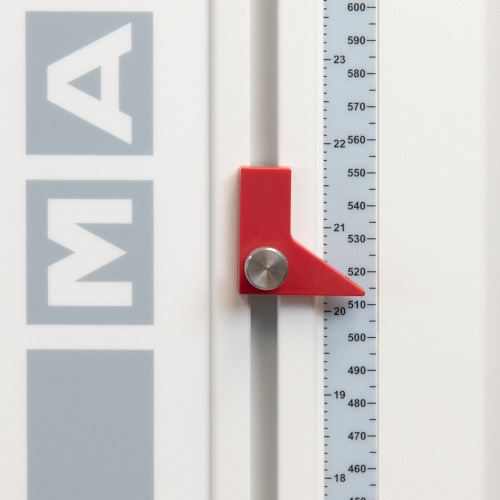

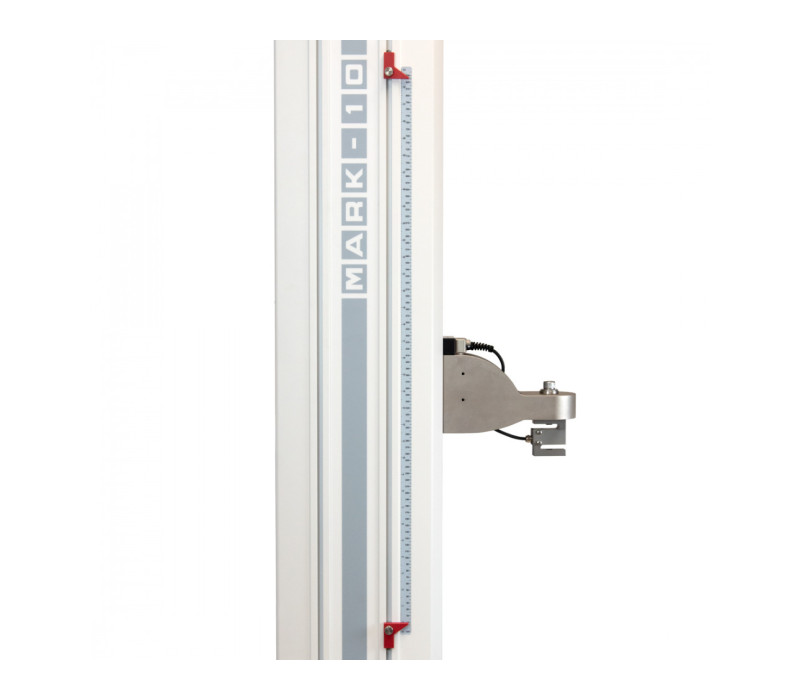

Los interruptores de límite superior e inferior de estado sólido pueden funcionar como límites de prueba, así como excepciones de prueba. Las reglas graduadas dobles ayudan a colocar los interruptores.

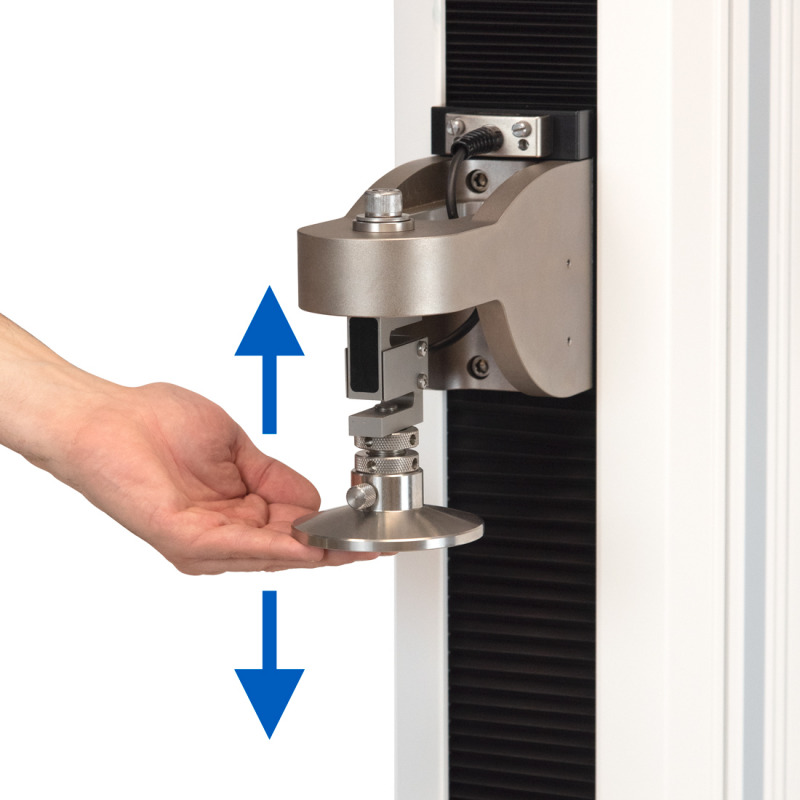

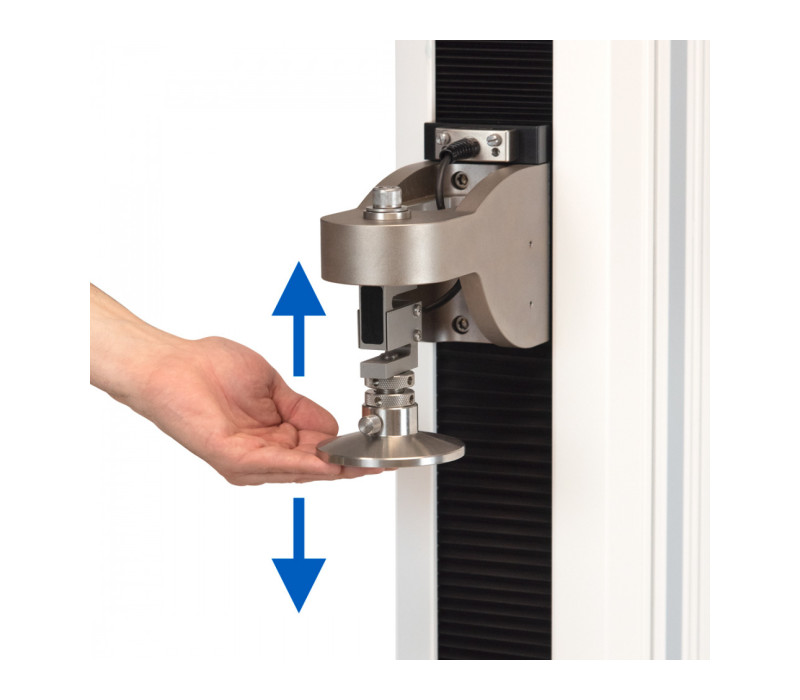

Con la innovadora función FollowMe® de Mark-10, el usuario puede empujar y tirar del sensor de fuerza para mover la cruceta con la mano. Suficientemente sensible para un posicionamiento rápido, así como para ajustes finos.

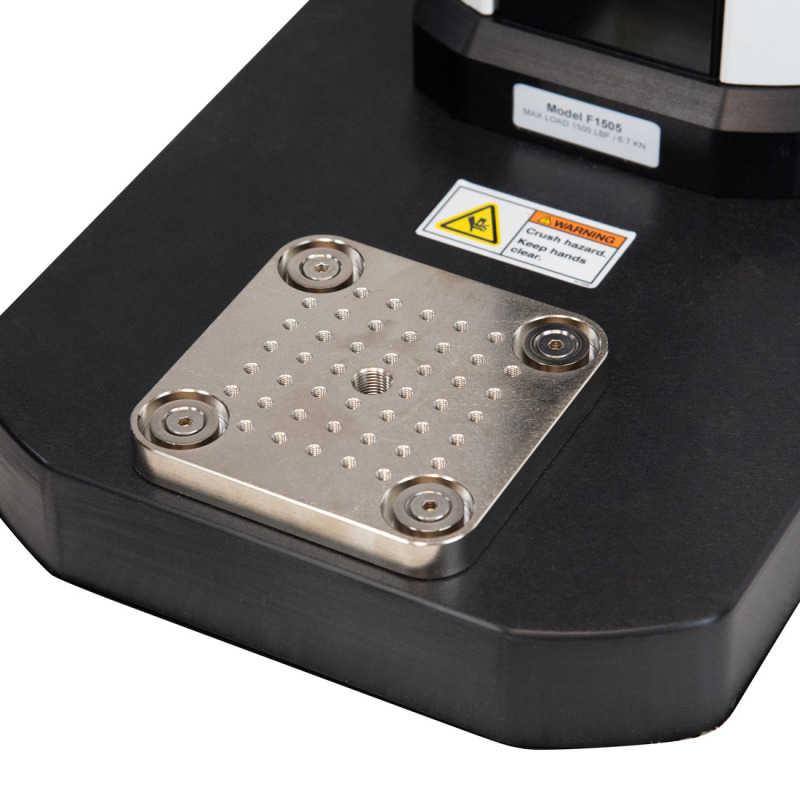

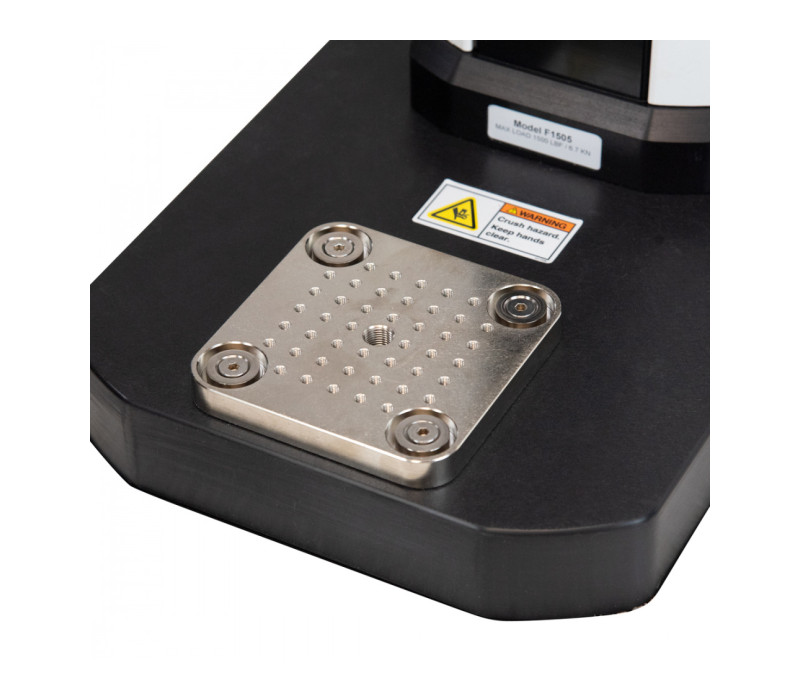

Placa base F1505 con matriz de orificios roscados

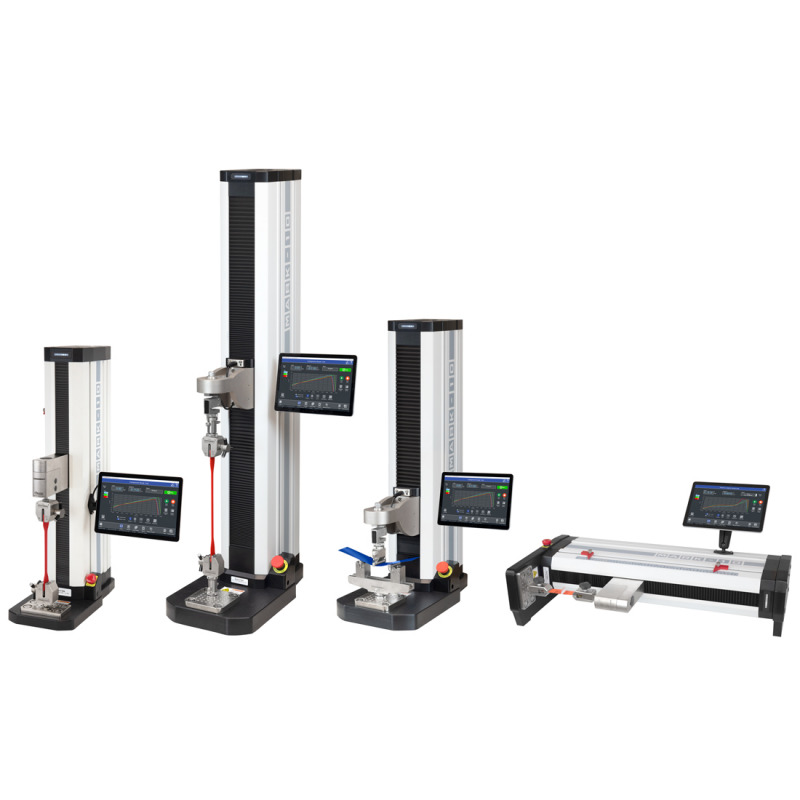

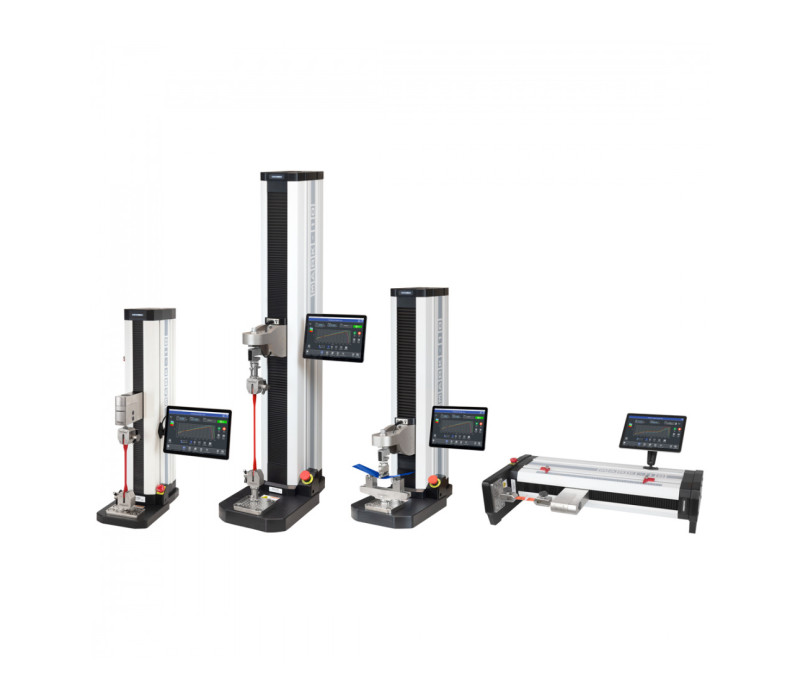

La familia de bancos de pruebas de la serie F incluye bastidores verticales y horizontales con capacidades de 500 N a 6,7 kN.

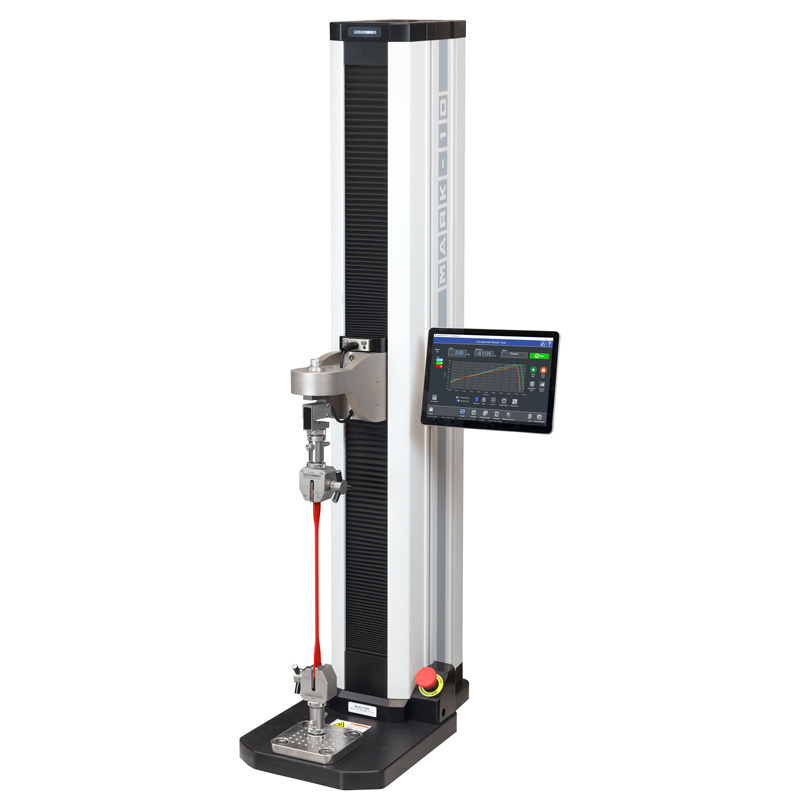

Banco de prueba IntelliMESUR® F755 / F1505

Descubre nuestra avanzada línea de bancos de pruebas motorizados, diseñados para ejecutar ensayos de tracción y compresión con precisión y fiabilidad. Estos equipos, con capacidades de hasta 6,7 kN, integran tecnología de punta y una interfaz intuitiva que permite medir fuerza y distancia, configurar ensayos y analizar resultados de forma rápida y sencilla. Gracias a su compatibilidad con sensores de fuerza FS05 y R07 –requiriéndose el adaptador AC1083 para la serie FS05– y al software IntelliMESUR®, estos bancos se adaptan a diversas aplicaciones en entornos industriales y de investigación.

Características Destacadas:

Sistema IntelliMESUR® integrado: Permite configurar, ejecutar y analizar pruebas desde una interfaz centralizada, facilitando tanto ensayos básicos como secuenciados sin complicaciones.
Panel táctil de 10 pulgadas: Ofrece una experiencia de usuario intuitiva y visual, agilizando la configuración y seguimiento de las pruebas.
Conectividad avanzada: Dispone de dos puertos USB-C independientes, que posibilitan la conexión a PC y el almacenamiento externo para una gestión eficiente de datos.
Compatibilidad y adaptabilidad: Funciona con sensores de fuerza FS05 y R07, y se complementa con el adaptador AC1083 para la serie FS05, garantizando versatilidad en la medición.
Flexibilidad en configuraciones: Disponible en diferentes modelos y alturas, permite adaptarse a diversas necesidades de ensayo, optimizando el uso en espacios limitados o específicos.

Beneficios Destacados:

Facilidad de uso: La integración del software IntelliMESUR® y el panel táctil reducen la curva de aprendizaje, permitiendo a usuarios de cualquier nivel configurar y ejecutar pruebas con seguridad.
Resultados precisos y personalizados: La capacidad de medir fuerza y distancia con alta exactitud facilita la generación de informes detallados y gráficos personalizables, optimizando el control de calidad.
Eficiencia operativa: La conectividad avanzada y la posibilidad de almacenar y exportar datos agilizan el análisis y la toma de decisiones, reduciendo tiempos operativos.
Escalabilidad y adaptabilidad: Su diseño modular permite ampliar funcionalidades mediante configuraciones personalizadas, adaptándose al crecimiento y a la diversificación de tus necesidades de ensayo.

Contacta con nosotros para descubrir cómo los bancos de pruebas F755 y F1505 pueden optimizar tus procesos de medición y recibir asesoramiento personalizado sobre la solución ideal para tu aplicación.

Precio Desde € 15.882,00

Pedir ahora

Asistentes para la creación de pruebas: Facilitan la configuración de ensayos mediante una guía paso a paso, garantizando resultados óptimos sin complicaciones.
Solución integrada de control de movimiento y recogida de datos: Permite un control preciso del desplazamiento y captura de datos en tiempo real, mejorando la calidad del ensayo.
Sistema Plug & Test® versátil: Compatible con células de carga de otros fabricantes mediante el adaptador PTAF, ampliando las opciones de medición.
Función FollowMe®: Permite ajustar dinámicamente el travesaño empujando y tirando del sensor de fuerza, adaptándose a las variaciones durante la prueba.
Compensación de la desviación del sistema: Corrige automáticamente cualquier desviación inherente en el sistema, asegurando mediciones precisas.
Función de retorno automático: Restablece los parámetros iniciales al finalizar cada ensayo, optimizando la eficiencia operativa.
Protección contra sobrecargas: Incorpora mecanismos de seguridad que previenen daños en el equipo durante condiciones extremas de ensayo.
Acceso seguro con niveles de permisos: Permite un uso restringido y controlado del sistema mediante tres niveles de permisos para diferentes usuarios.

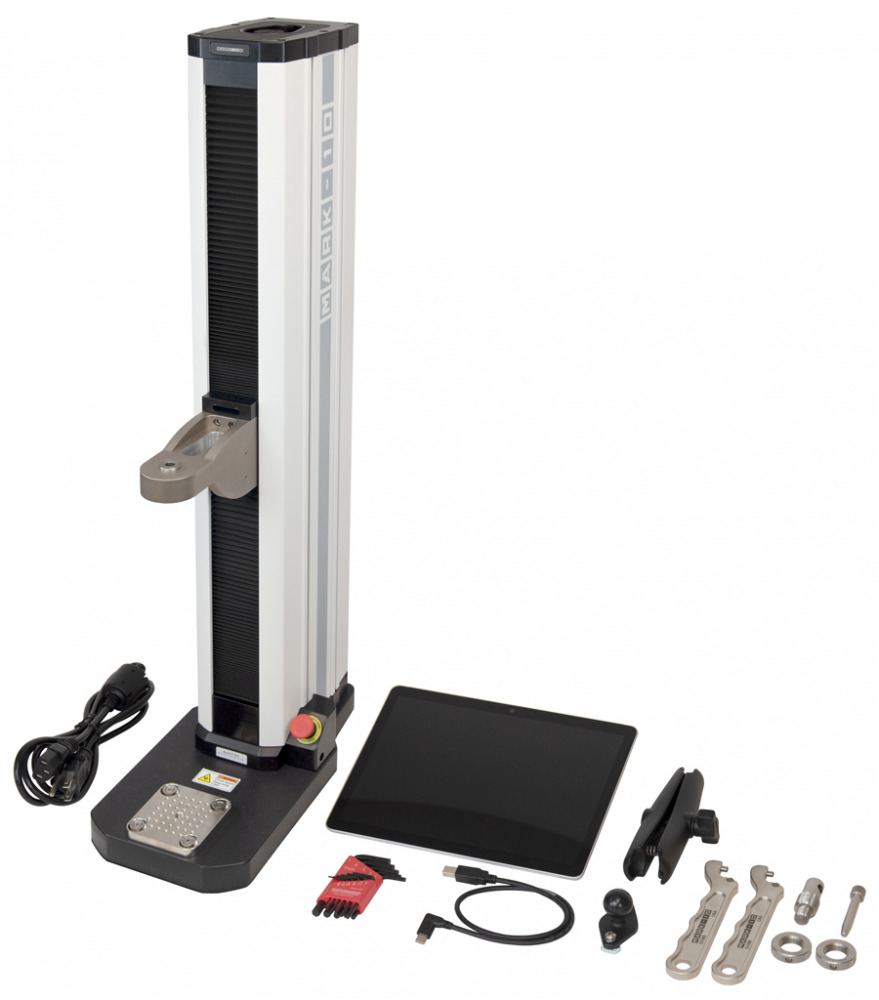

Los bancos de pruebas de fuerza F755, F755S, F1505 y F1505S se envían como un kit completo, que incluye los siguientes accesorios:

1 Panel de control, soporte de montaje y hardware (solo en modelos -IMT)
1 Unidad flash USB con archivos de instalación de software (solo en modelos -IM)
1 Dongle USB (solo en modelos -IM)
1 Cable USB
1 Kit de fijación con ojal para la base
2 Anillos de bloqueo para fijación con ojal
2 Llaves de ajuste
1 Cable de alimentación
1 Juego de llaves Allen
1 Certificado de calibración con trazabilidad NIST

IntelliMESUR® Serie-F

La serie F equipada con IntelliMESUR® ofrece avanzadas capacidades de análisis y requisitos técnicos para pruebas de fuerza. Cuenta con opciones de pantalla de 10,1 pulgadas o modelos sin pantalla para conexión a PC, ideal para laboratorios de investigación y desarrollo industrial avanzado.

Funciones Avanzadas: Incluye todas las funciones de EasyMESUR® más superposición de recorridos anteriores y medición del COF.
Versatilidad y Precisión: Capacidad para realizar pruebas básicas y complejas, con opciones para ampliar columnas y añadir protectores de pantalla.

Tabla Coimparativa EasyMESUR® e IntelliMESUR®

Característica / Especificación	IntelliMESUR®	EasyMESUR®
Asistentes básicos de prueba	Incluido	Incluido
Pruebas de múltiples pasos	Incluido	-
Rangos de velocidad extendidos	Incluido	Opcional
Medición de distancia, límites de distancia y precarga	Incluido	Opcional
Retorno automático y ciclos	Incluido	Opcional
Detección de rotura	Incluido	Opcional
Mantenimiento de carga	Incluido	Opcional
Posicionamiento del cabezal móvil FollowMe®	Incluido	Opcional
Pruebas por lotes	Incluido	-
Indicaciones para el operador	Incluido	-
Límites de aprobación / rechazo	Incluido	Incluido
Creador de informes	Incluido	Opcional
Resultados	Amplia selección	1 por prueba
Gráficos y estadísticas	Incluido	Opcional
Superposición de pruebas anteriores en el gráfico	Incluido	-
Control por PC mediante aplicación de terceros	-	Opcional
Medición del coeficiente de fricción (COF)	Opcional	-
Protección contra sobrecarga	Incluido	Incluido
Precisión - sensor de fuerza	±0,1% o ±0.15% de la escala completa del sensor	±0,1% o ±0.15% de la escala completa del sensor
Precisión - banco de pruebas	±0,1% de la escala completa del sensor	±0,1% de la escala completa del sensor
Resolución de distancia	0.01 mm	0.02 mm
Compensación de desviación del sistema	Incluido	Incluido
Precisión - Distancia	±0,05 mm, a cualquier carga o posición	±0,15 mm, a cualquier carga o posición
Precisión - Velocidad	0,2% del ajuste	0,2% del ajuste
Frecuencia de captura de carga máxima	20.000 Hz	5.000 Hz
Frecuencia de adquisición de datos	1.000 Hz	100 Hz
Número de puntos de datos por prueba	1.000.000	100.000
Usuarios y permisos	3 niveles de permisos, usuarios ilimitados	1 nivel (acceso con contraseña)
Funciona en	Tableta o PC con Windows	Sólo en el panel de control

Pantalla Intelli MESUR® de 10,1 pulgadas


Pantalla de acceso rápido a favoritos Acceda rápidamente hasta 10 pruebas favoritas. Asocie una imagen a cada prueba para una fácil identificación. Defina sus propios favoritos para agilizar la configuración de pruebas.	Punto de vista, pantalla de gráficos La vista de gráficos traza fuerza frente a distancia o fuerza frente a tiempo. Superponga hasta 10 ejecuciones para comparaciones visuales.

Punto de vista, pantalla de resultados La vista de resultados muestra los valores seleccionados por el usuario para cada ejecución. Se pueden aplicar estadísticas a los resultados seleccionados.	Configuración de prueba en múltiples pasos Basado en asistentes de prueba básicos, incorpore fácilmente cualquier combinación de pasos, con la posibilidad de repetir una secuencia de pasos.

Control manual inteligente Controle manualmente el banco de pruebas para obtener rápidamente resultados de fuerza y distancia, o posicione manualmente el cabezal antes de una prueba. Seleccione entre varios métodos de activación, incluyendo movimiento momentáneo (mantener pulsado el botón), mantenido (soltar el botón) y modo de avance con tres preajustes de distancia.	Calibración de sensores de fuerza IntelliMESUR® ofrece una herramienta integrada con un asistente intuitivo paso a paso. Los controles manuales permiten al técnico utilizar el banco de pruebas para aplicar fuerzas de tracción y compresión. Alternativamente, los sensores de fuerza pueden desmontarse para calibración externa con un indicador Mark-10 Modelo M7I o M5I.

Características especiales

	Diseño rígido Los bancos de pruebas cuentan con diseños de extrusión personalizados, diseñados para proporcionar rigidez. La compensación de fábrica de los bancos de pruebas y los sensores de fuerza garantiza una precisión de posicionamiento de ±0,05 mm / 0.002 in. Los motores paso a paso y los controladores accionan un husillo de bolas y una guía lineal para un funcionamiento suave y silencioso.
	Interruptores de límite externos Los interruptores de límite superior e inferior de estado sólido pueden funcionar como límites de prueba, así como excepciones en la prueba. Las reglas de doble graduación facilitan la colocación de los interruptores.

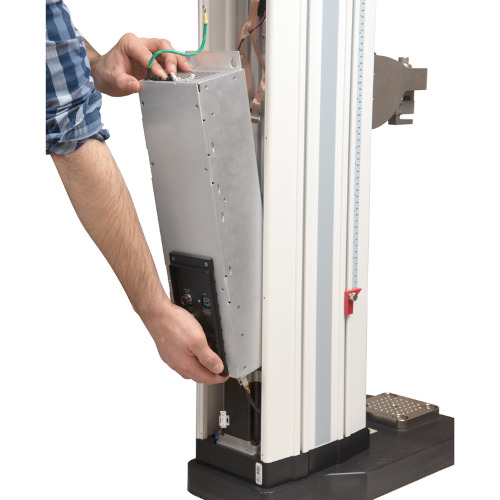

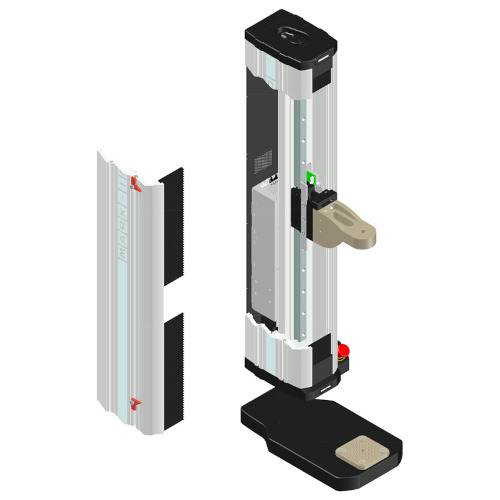

	Electrónica de fácil mantenimiento La mayoría de los componentes electrónicos están alojados en un módulo integrado. Se pueden sustituir fácilmente sin necesidad de herramientas o procesos especiales.

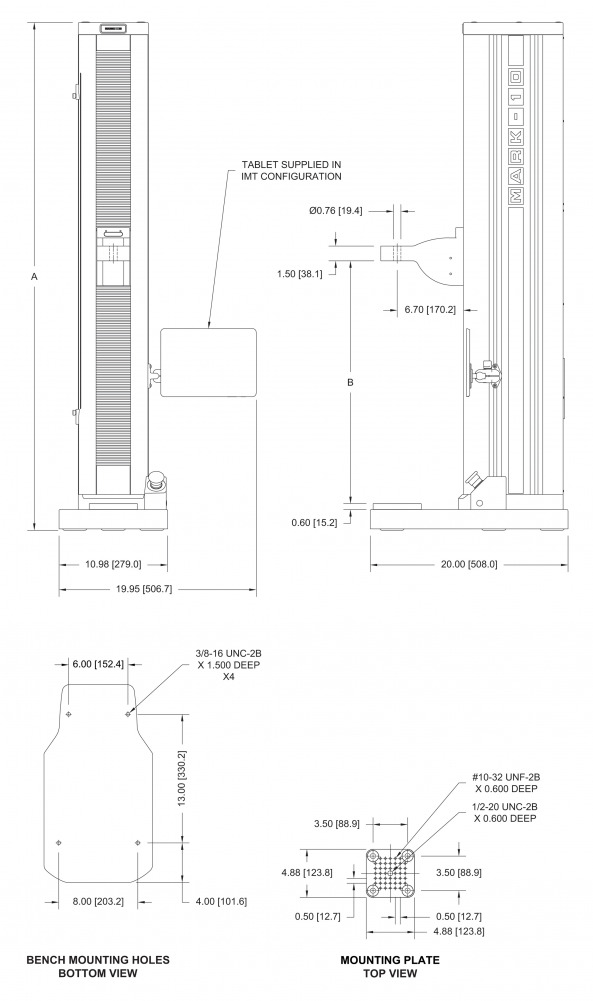

Modelos F755(S) / F1505(S)

Modelo	A	B
F755	50.85 [1291.6]	8.13 - 40.13 [206.4 - 1019.2]
F755S	33.39 [848.1]	8.13 - 22.33 [206.4 - 567.1]
F1505	51.35 [1304.3]	8.13 - 40.13 [206.4 - 1019.2]
F1505S	33.89 [860.9]	8.13 - 22.33 [206.4 - 567.1]

Todos los tamaños se indican en pulgadas / [mm]

Especificaciones

	Modelo F755	Modelo F755S	Model F1505	Model F1505S
Capacidad de carga	3,4 kN	3,4 kN	6,7 kN	6.7 kN
Recorrido máximo	813 mm	360 mm	813 mm	360 mm
Rango de Velocidad	0,02 - 1,525 mm/min	0,02 - 1,525 mm/min	0,02 - 1,800 mm/min	0,02 - 1,800 mm/min
Precisión de carga (% de escala completa)	Banco de pruebas + sensor de fuerza, calibrados juntos: ±0,1 Banco de pruebas solo: ±0,1% Sensor de fuerza solo: Serie FS05: ±0,1% \| Serie R07: ±0,15%.	Banco de pruebas + sensor de fuerza, calibrados juntos: ±0,1 Banco de pruebas solo: ±0,1% Sensor de fuerza solo: Serie FS05: ±0,1% \| Serie R07: ±0,15%.	Banco de pruebas + sensor de fuerza, calibrados juntos: ±0,1 Banco de pruebas solo: ±0,1% Sensor de fuerza solo: Serie FS05: ±0,1% \| Serie R07: ±0,15%.	Banco de pruebas + sensor de fuerza, calibrados juntos: ±0,1 Banco de pruebas solo: ±0,1% Sensor de fuerza solo: Serie FS05: ±0,1% \| Serie R07: ±0,15%.
Frecuencia de muestreo de carga	20.000 Hz	20.000 Hz	20.000 Hz	20.000 Hz
Frecuencia de adquisición de datos	1.000 Hz	1.000 Hz	1.000Hz	1.000 Hz
Precisión del ajuste de velocidad	±0,2%	±0,2%	±0,2%	±0,2%
Precisión de distancia	±0,05 mm, compensada de fábrica hasta la carga completa	±0,05 mm, compensada de fábrica hasta la carga completa	±0,05 mm, compensada de fábrica hasta la carga completa	±0,05 mm, compensada de fábrica hasta la carga completa
Resolución de distancia	0.01 mm	0.01 mm	0.01 mm	0.01 mm
Repetibilidad de los interruptores de límite	±0,03 mm	±0,03 mm	±0,03 mm	±0,03 mm
Alimentación	Entrada universal 100-240 VCA, 50/60 Hz, 450 W	Entrada universal 100-240 VCA, 50/60 Hz, 450 W	Entrada universal 100-240 VCA, 50/60 Hz, 450 W	Entrada universal 100-240 VCA, 50/60 Hz, 450 W
Tipo de fusible	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO	4A, 3AG, SLO BLO
Peso	83 kg (banco de pruebas) 107 kg (peso de envío)	68 kg (banco de pruebas) 88 kg (peso de envío)	89 kg (banco de pruebas) 112 kg (peso de envío)	71 kg (banco de pruebas) 93 kg (peso de envío)
Condiciones ambientales	Uso en interiores solamente Hasta 2.000 m sobre el nivel del mar Rango de Temperatura: 5 – 35°C Humedad: hasta el 80% de humedad relativa a 31°C, reduciéndose linealmente hasta el 50% de humedad relativa a 40°C, sin condensación. Fluctuaciones del voltaje de la red de hasta ±10% del voltaje nominal. Sobretensiones transitorias de hasta los niveles de la Categoría II de Sobretensión. Uso en entornos con Grado de Contaminación 2	Uso en interiores solamente Hasta 2.000 m sobre el nivel del mar Rango de Temperatura: 5 – 35°C Humedad: hasta el 80% de humedad relativa a 31°C, reduciéndose linealmente hasta el 50% de humedad relativa a 40°C, sin condensación. Fluctuaciones del voltaje de la red de hasta ±10% del voltaje nominal. Sobretensiones transitorias de hasta los niveles de la Categoría II de Sobretensión. Uso en entornos con Grado de Contaminación 2	Uso en interiores solamente Hasta 2.000 m sobre el nivel del mar Rango de Temperatura: 5 – 35°C Humedad: hasta el 80% de humedad relativa a 31°C, reduciéndose linealmente hasta el 50% de humedad relativa a 40°C, sin condensación. Fluctuaciones del voltaje de la red de hasta ±10% del voltaje nominal. Sobretensiones transitorias de hasta los niveles de la Categoría II de Sobretensión. Uso en entornos con Grado de Contaminación 2	Uso en interiores solamente Hasta 2.000 m sobre el nivel del mar Rango de Temperatura: 5 – 35°C Humedad: hasta el 80% de humedad relativa a 31°C, reduciéndose linealmente hasta el 50% de humedad relativa a 40°C, sin condensación. Fluctuaciones del voltaje de la red de hasta ±10% del voltaje nominal. Sobretensiones transitorias de hasta los niveles de la Categoría II de Sobretensión. Uso en entornos con Grado de Contaminación 2
Conformidad	Marcado CE	Marcado CE	Marcado CE	Marcado CE
Garantía	3 Años	3 Años	3 Años	3 Años
Reducción de capacidad de carga a altas velocidades: - F755 / F755S: limitada a 2,3 kN por encima de 900 mm/min - F1505 / F1505S: limitada a 4,5 kN por encima de 1.525 mm/min

Sensores Plug & Test® y adaptadores PTAF

Sensores Plug & Test® para la Serie F
Los bancos de pruebas de la Serie F de Mark-10 emplean una versión especializada de sensores Plug & Test® para ensayos de compresión y tracción. Estos sensores almacenan detalles de calibración y configuración en un PCB interno, permitiendo una intercambiabilidad sin interrupciones entre múltiples bancos de pruebas. Actualmente, los modelos FS05, FS06 y R07 están disponibles para su uso con la gama Serie F.

FS05
- Capacidades desde 0,5 kN hasta 2,5 kN.
- Se conecta directamente a los bancos de pruebas F105, F305 y F505.
- Requiere el adaptador AC1083 para su uso con los modelos F755 o F1505.
FS06 y R07
- Diseñados para aplicaciones de compresión y tracción.
- Utilizan el sistema operativo Mark-10 dentro de los bancos de pruebas de la Serie F.

Gracias a la tecnología Plug & Test® de Mark-10, todos los sensores almacenan su propia información de configuración y calibración, garantizando mediciones precisas y consistentes al cambiar de un banco de pruebas a otro.

Adaptador PTAF
Diseñado para células de carga de galgas extensométricas de terceros, sensores de fuerza y par, el adaptador PTAF ofrece una flexibilidad excepcional para su sistema de pruebas de la Serie F:

Conectividad directa
- Se acopla a los bancos de pruebas F105, F305 y F505 sin necesidad de hardware adicional.
- Compatible con los modelos F755 y F1505, así como con los indicadores M5I y M7I, utilizando el adaptador AC1083.
Capacidades configurables
- Un software intuitivo permite programar el PTAF con una amplia biblioteca de capacidades comunes, desde 0,5 N hasta 4.000 kN en medición de fuerza y desde 7 Ncm hasta 57.000 Nm en medición de par.
Identificación e intercambiabilidad
- Cada adaptador puede asignarse un número de identificación, que se muestra al encender el sistema o en la pantalla del banco de pruebas.
- Todos los datos de calibración y configuración se almacenan en el PCB del adaptador, lo que permite intercambiar sensores e indicadores sin pérdida de precisión.

Ya sea que necesite conectividad directa para los sensores nativos Plug & Test® de Mark-10 o integrar dispositivos de terceros, el adaptador PTAF proporciona una solución versátil y fiable para sus necesidades de medición de fuerza y par.


Retire la placa de circuito y la cubierta lateral para conectar un sensor de terceros al adaptador PTAF.	Pase el cable y conecte los cables al bloque de terminales.

Vuelva a colocar la placa de circuito y la cubierta lateral.	El sensor ahora puede configurarse utilizando el software incluido Plug & Test Adapter Configuration y utilizarse en el banco de pruebas Serie-7. Se requiere un adaptador adicional (AC1083) para conectar el PTAF a los bancos de pruebas de la gama F755(S)/F1505(S).

Vídeo

Productos

Artículo	Producto	Precio
137825	F755-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 750 lbF / 3.4 kN	€ 16.596,00
137826	F755S-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 750 lbF / 3.4 kN	€ 15.882,00
137827	F1505-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, 1,500 lbF / 6.7 kN	€ 17.846,00
137828	F1505S-IMT Test frame with IntelliMESUR® pre-loaded tablet control panel, vertical, short, 1,500 lbF / 6.7 kN	€ 17.273,00

Accesorios

Artículo	Producto	Precio	Cantidad	Acción
140139	IMF001 COF testing module for IntelliMESUR®	€ 526,00
139940	IMF002 Materials Testing Calculations Module for F-Series IntelliMesur®	€ 2.876,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial

Ver carrito Finalizar compra

Banco de prueba IntelliMESUR® F755 / F1505

Características

Dimensiones

Tabla Coimparativa EasyMESUR® e IntelliMESUR®

Pantalla de acceso rápido a favoritos

Punto de vista, pantalla de gráficos

Punto de vista, pantalla de resultados

Configuración de prueba en múltiples pasos

Control manual inteligente

Calibración de sensores de fuerza

Especificaciones

Banco de prueba IntelliMESUR® F105 / F305 / F505 / F505H

Banco de prueba EasyMESUR® F105 / F305 / F505 / F505H

Banco de prueba EasyMESUR® F755 / F755S / F1505 / F1505S

Series-3I Indicador de fuerza/par

Series-5I Indicador digital avanzado de fuerza/par

Series-7I Indicador avanzado de fuerza/par

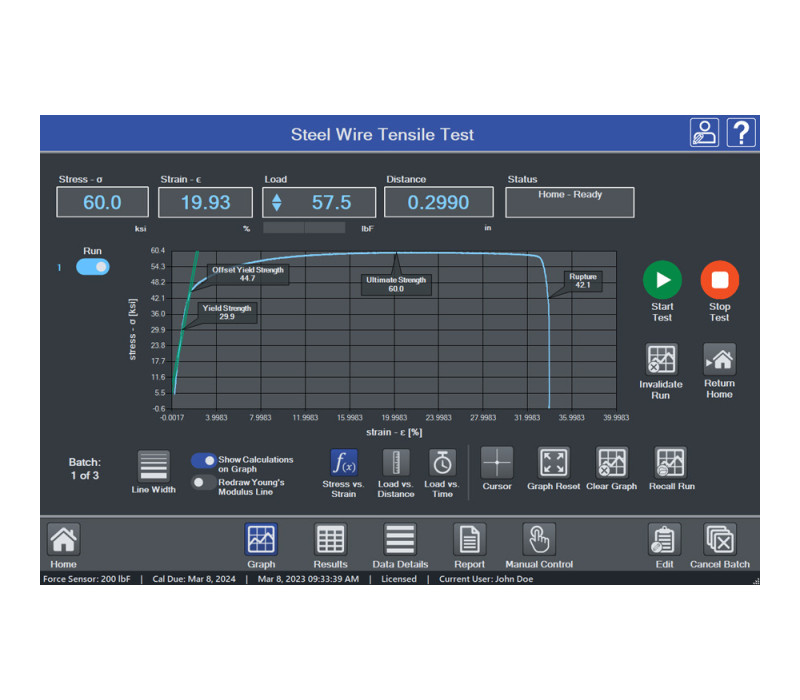

IMF002 Módulo de Cálculos para Ensayos de Materiales en IntelliMESUR®

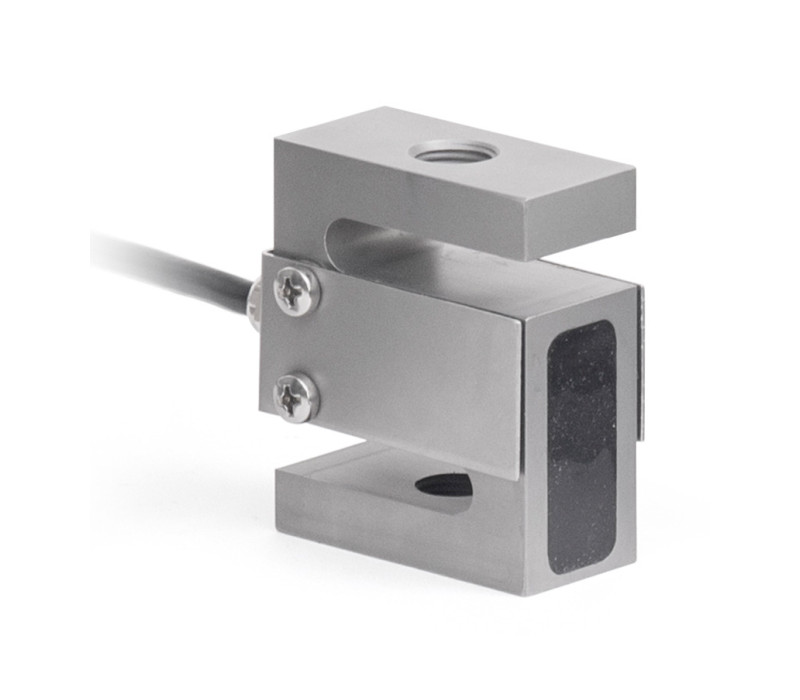

Series R07 Sensores de fuerza de la serie R07

PTA PTA/PTAF Plug y Adaptador de célula de carga de prueba

Series FS05 Sensores de fuerza de la serie FS05

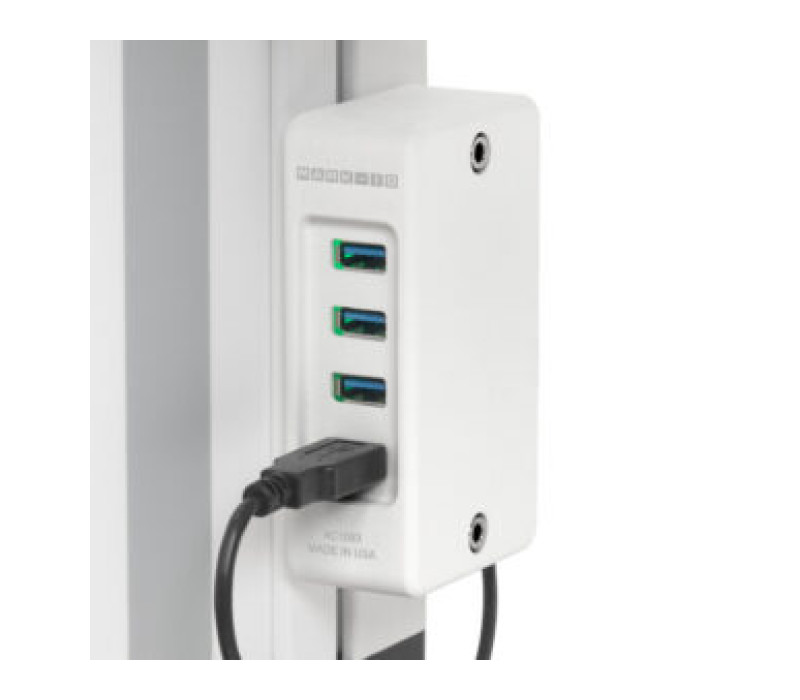

AC1093

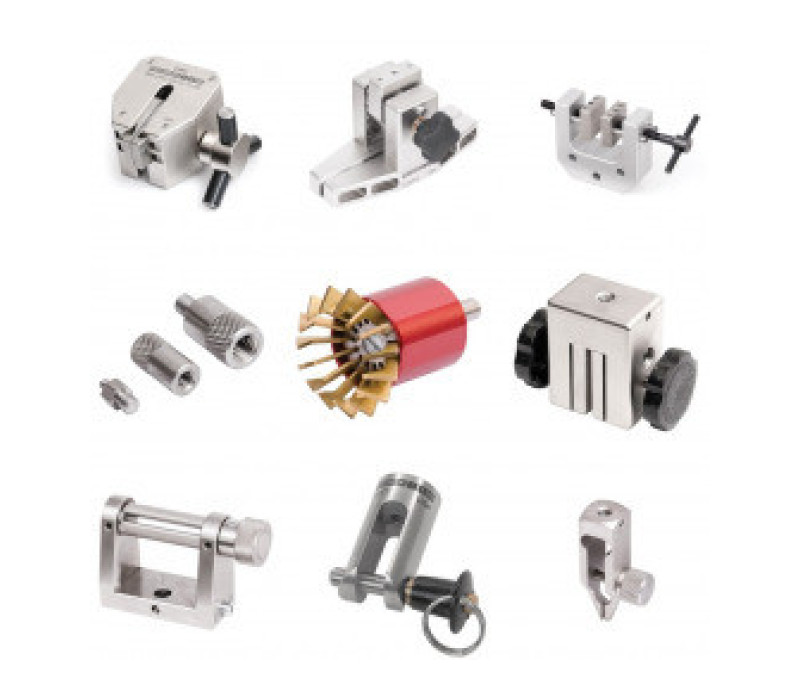

Accesorios para dinamómetros
