ES05 Banco de pruebas manual de fuerza de compresión

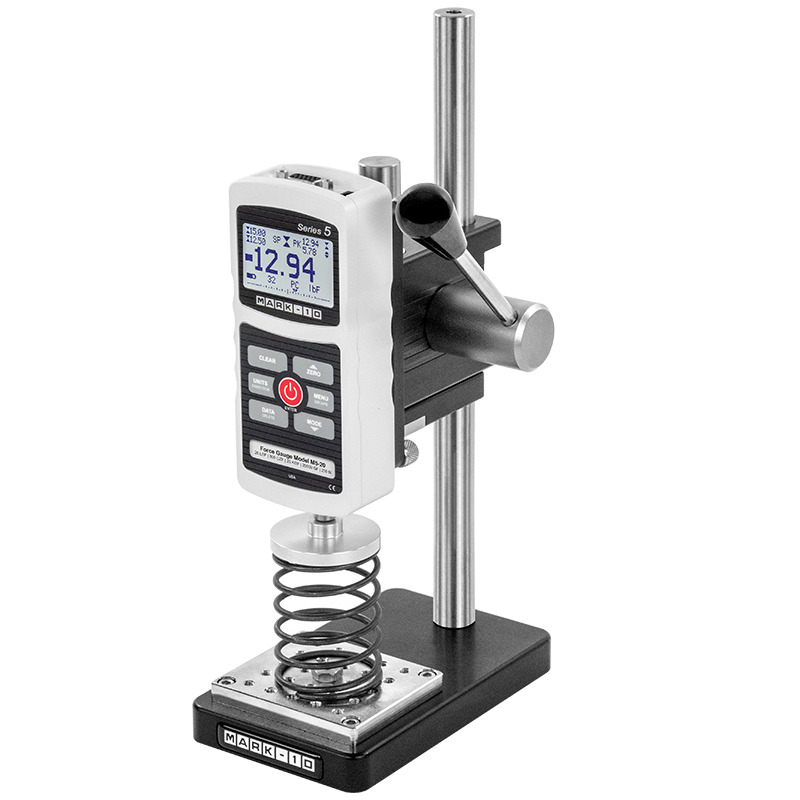

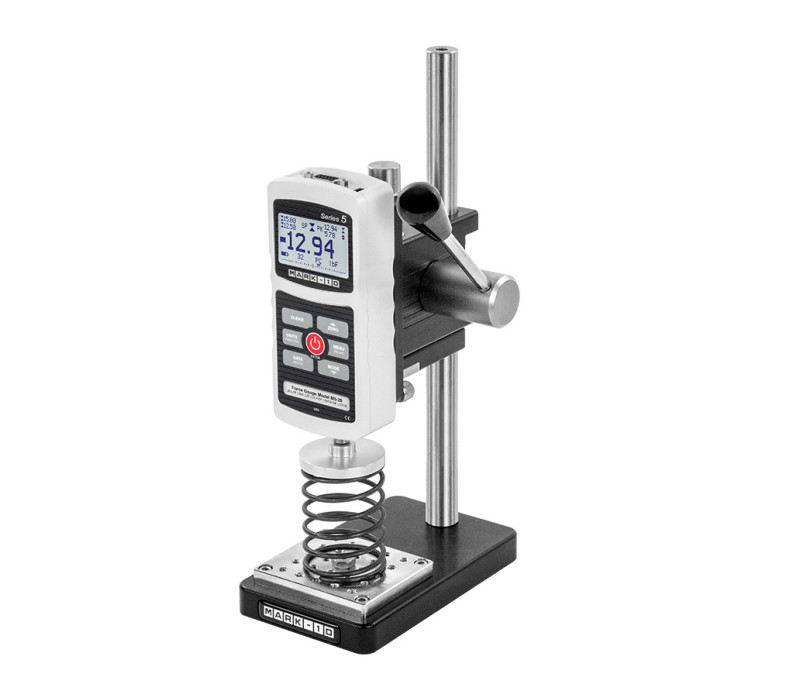

ES05 Se muestra aquí con un dinamómetro digital de la serie 5, un plato de compresión G1009 y una placa base.

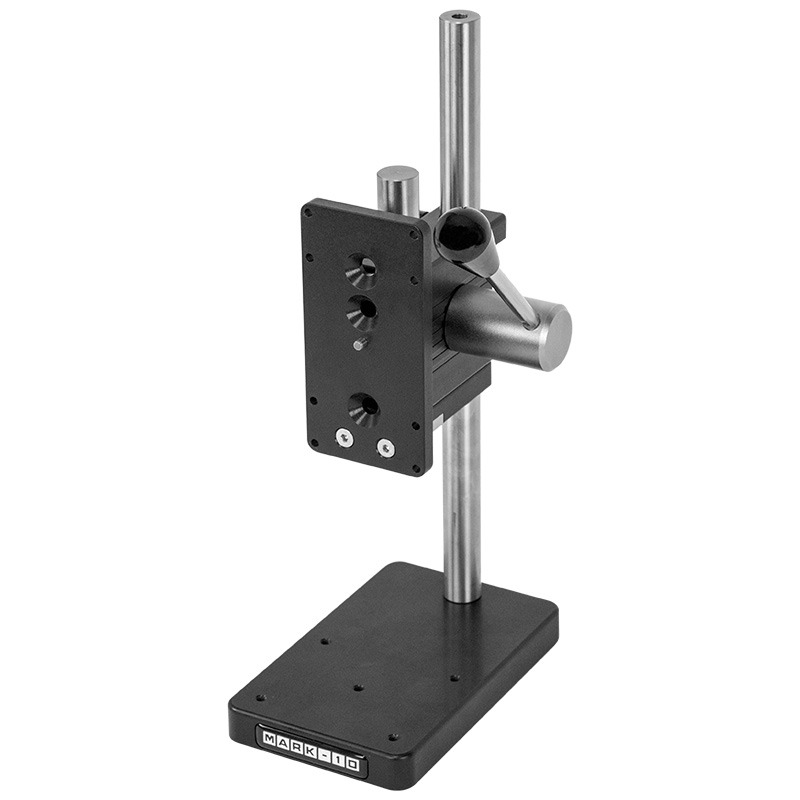

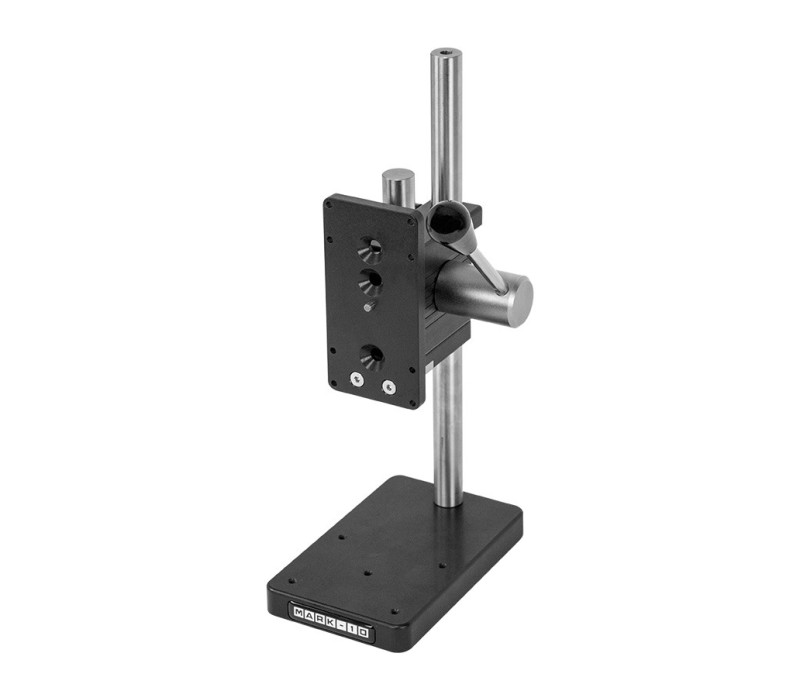

Banco de pruebas manual ES05 sin dinamómetro.

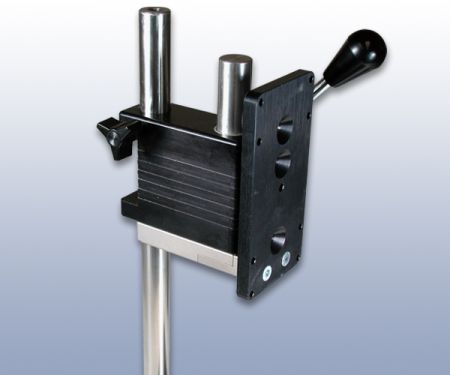

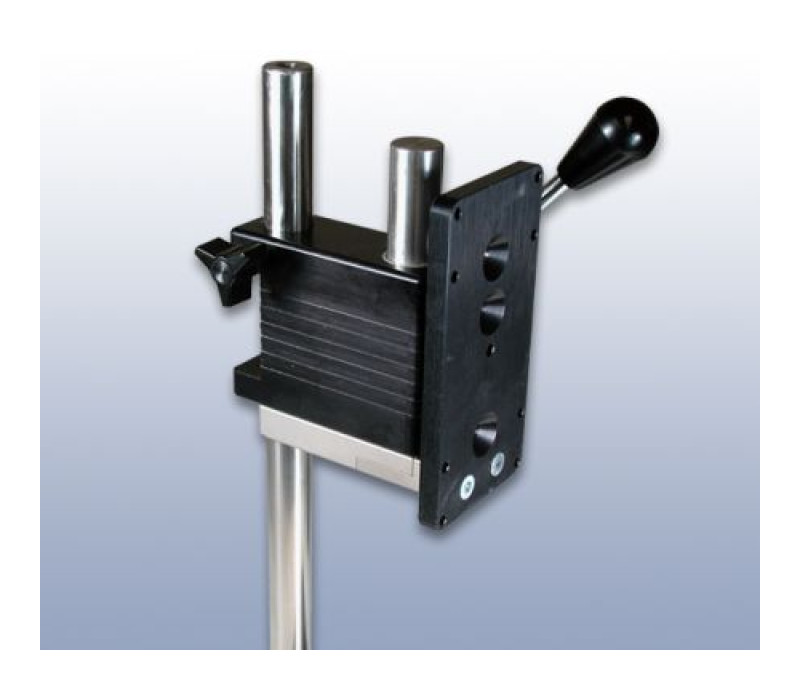

Cabezal de montaje de banco de pruebas manual ES05 con palanca.

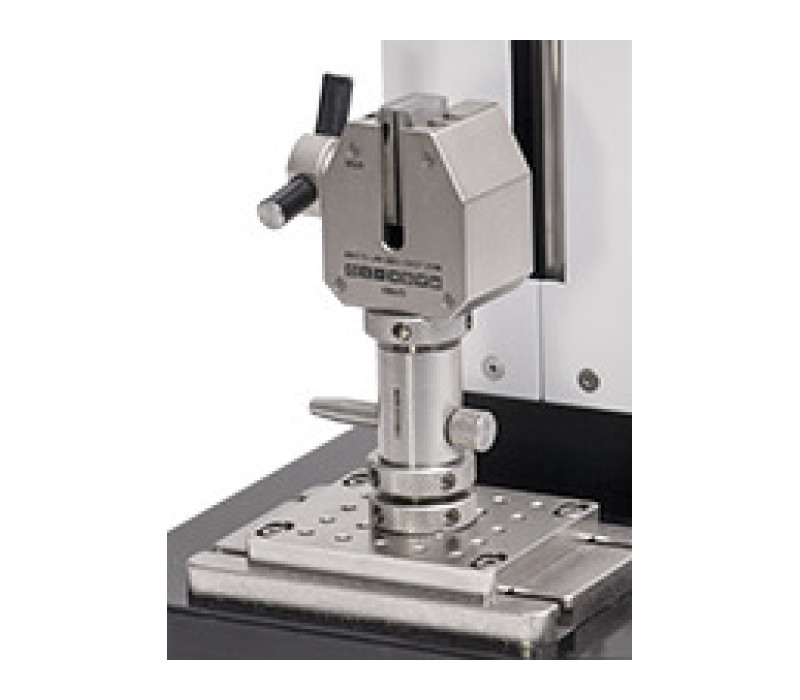

Extremo de ojo opcional con empuñadura montada en la placa base.

ES05 Banco de pruebas manual de fuerza de compresión

Descubra el ES05, un banco de pruebas manual diseñado para ensayos de compresión con una capacidad de hasta 150 N (30 lbF), ideal para una amplia variedad de aplicaciones industriales y de investigación. Este modelo combina un diseño compacto con un mecanismo de palanca con resorte, lo que permite realizar pruebas repetitivas y precisas en diferentes tamaños de muestra.

Características destacadas:

Versatilidad de aplicación: Perfecto para pruebas de activación de contactos en interruptores, ensayos de pequeños resortes, pruebas de pelado y más.
Diseño compacto y ligero: Su tamaño reducido lo hace ideal para bancos de trabajo con espacio limitado, y su peso ligero facilita su portabilidad para auditorías en campo o traslados rápidos a otras áreas de prueba.
Ajustabilidad del mecanismo de palanca: Permite su reposicionamiento a lo largo de la columna para adaptarse a diferentes tamaños de muestra.
Funcionamiento manual eficiente: Equipado con una palanca con resorte que facilita la realización de pruebas consistentes y repetibles.

Beneficios clave:

Facilidad de uso: Su interfaz intuitiva permite que cualquier usuario maneje el equipo con facilidad.
Construcción duradera: Diseñado para soportar un uso intensivo en entornos industriales y de laboratorio.

Para más información sobre cómo el banco de pruebas ES05 puede integrarse en sus procesos de medición de fuerza, contacte con nosotros.

€ 823,00

Pedir ahora

Mecanismo de palanca con resorte, ideal para pruebas repetitivas, facilitando el proceso.
La palanca es ajustable a lo largo de la columna para adaptarse a diferentes configuraciones de prueba.
Incluye orificios de montaje para su fijación segura en el banco de trabajo, mejorando la estabilidad y precisión.
Diseño compacto y ligero, fácil de manejar y adecuado para espacios reducidos.

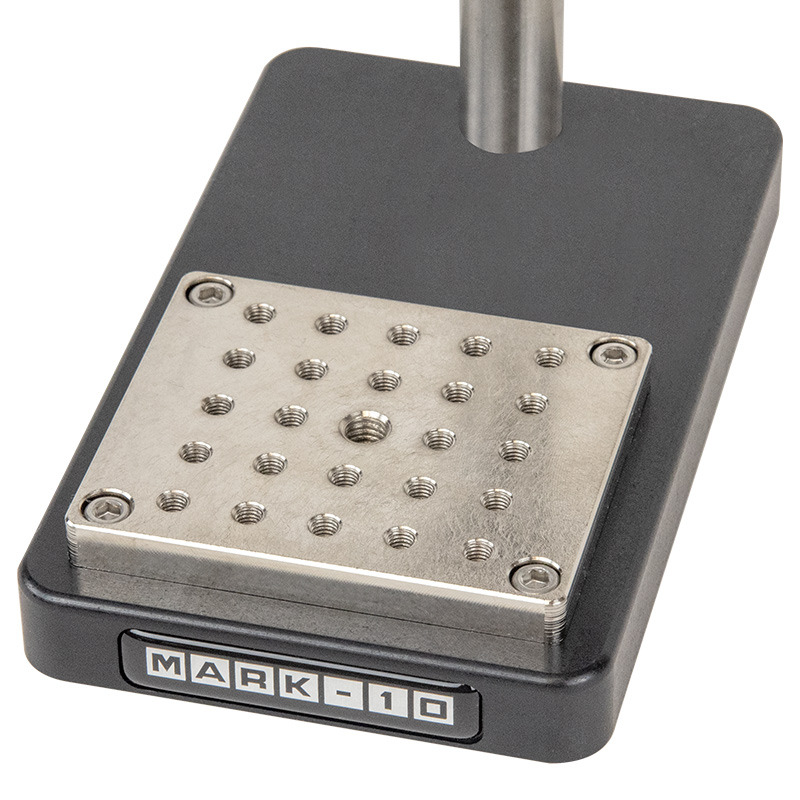

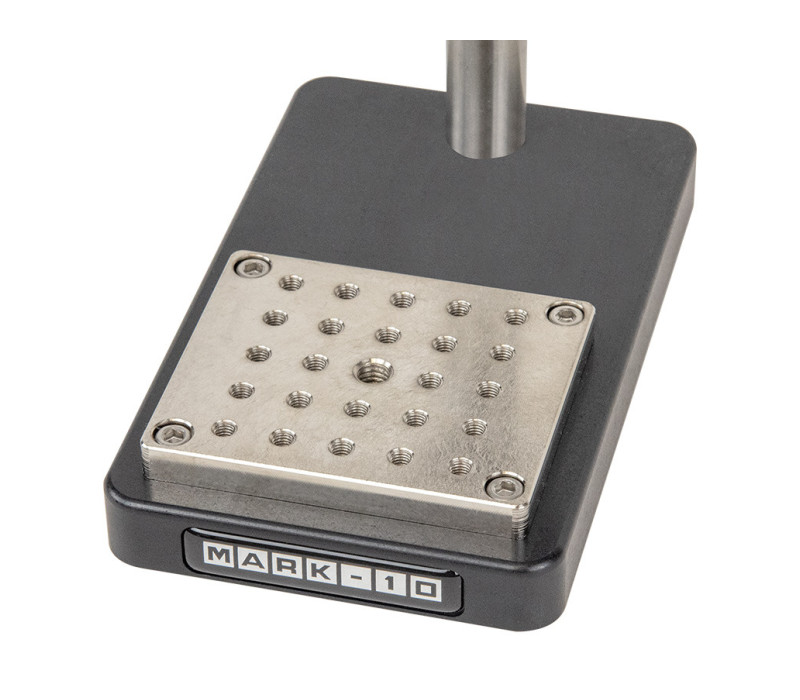

Base opcional con 25 orificios roscados #10-32 para una fijación versátil de accesorios.
Totalmente compatible con todos los dinamómetros Mark-10, accesorios, mordazas y fijaciones, permitiendo una amplia variedad de pruebas.
Kits de montaje disponibles para dinamómetros de otros fabricantes, ofreciendo mayor flexibilidad.
Garantía de 3 años, asegurando calidad y fiabilidad.

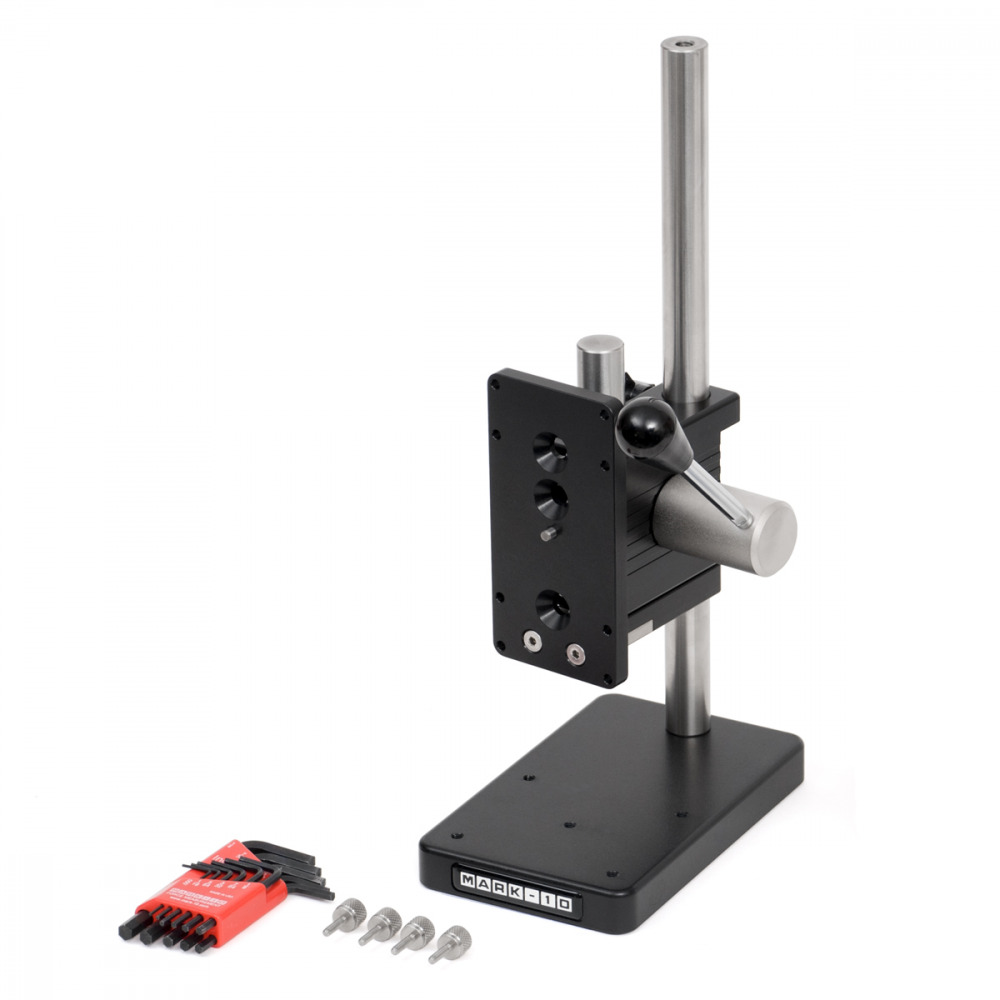

El banco de pruebas ES05 se envía con los siguientes accesorios:

4 tornillos de ajuste manual para el medidor de fuerza.
Un juego de llaves Allen.

Comparación de bancos de pruebas manuales

Modelo	Capacidad de fuerza	Recorrido máximo de prueba	Método de carga	Velocidad de desplazamiento	Espacio máximo para muestra
ES05	150N	38mm	Palanca con resorte	25,4mm por vuelta de palanca	223mm
ES10	500N	229mm	Palanca con resorte	26,7mm por vuelta de palanca	229mm
ES20	500N	229mm	Rueda manual superior	1,5mm por vuelta de rueda	229mm
ES30	1000N	330mm	Rueda manual lateral	1,3mm por vuelta de rueda	356mm
TSA750(H)	3750N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	Vertical: 267mm Horizontal: 368mm
TSB100	500N	95mm (con topes de recorrido) 152 (sin topes de recorrido)	Palanca con cremallera y piñón, ajustable en incrementos de 30°	76,2mm por vuelta de palanca	330mm
TSC1000(H)	5000N	89mm	Rueda manual en línea	2,5mm por vuelta de rueda	Vertical 254mm Horizontal 330mm
TSF(H)	5000N	102mm	Rueda manual lateral	0,34mm por vuelta de rueda	Vertical: 356mm Horizontal: 459mm
- El recorrido máximo y/o el espacio libre dependen de los agarres o accesorios utilizados durante la prueba. Las dimensiones indicadas son sin agarres ni accesorios. - Extensiones de columna disponibles para todos los modelos excepto ES05, ES10 y ES20. - Los modelos marcados con (H) están disponibles en versiones vertical y horizontal.

ES05 Banco de ensayo manual de fuerza de compresión

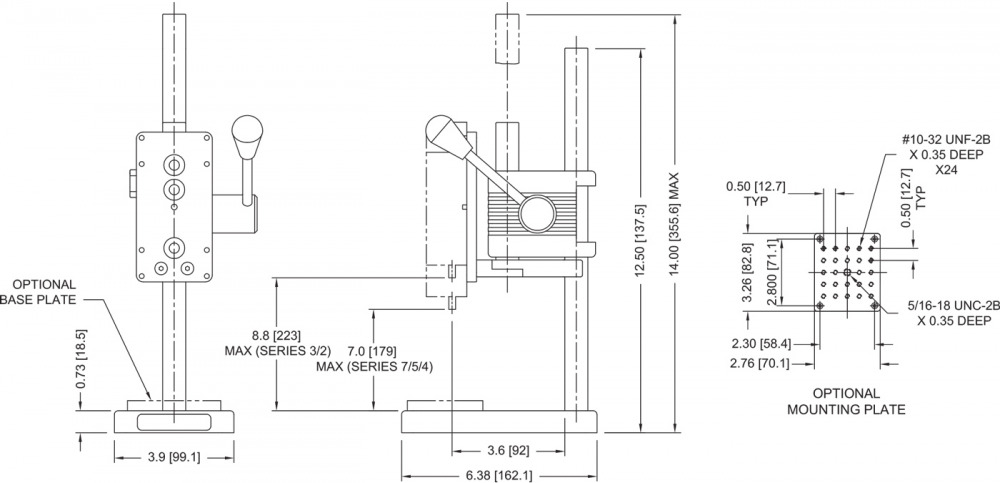

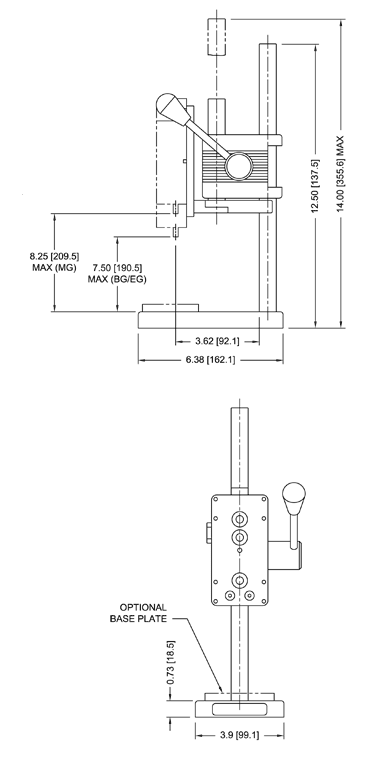

Todos los tamaños en pulgadas y (mm)

Vídeo

▶

Capacidad:	150 N (30 lbF)
Recorrido:	38 mm (1,5")
Dimensiones:	Consulte las dimensiones anteriores
Peso:	2,7 kg (6 lb)
Peso de envío:	3,2 kg (7 lb)

Productos

Artículo	Producto	Precio	Cantidad	Acción
131905	ES05 - Manual Test Stand - 15kg/150N	€ 823,00

Accesorios

Artículo	Producto	Precio	Cantidad	Acción
136882	AC1060 Base plate with matrix of threaded holes	€ 87,00
137692	M10-TS-MB Metric Base Plate - Metric Threaded Holes, Center M8, others M6	€ 106,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
