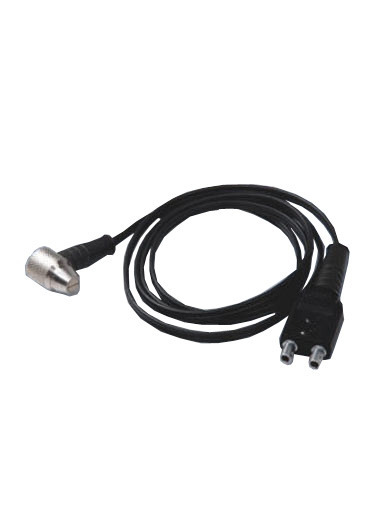

Transductores ultrasónicos de doble elemento 3/16"
Nota importante: Los modelos de transductores de doble elemento T-101-XXXX forman ahora parte de la serie de transductores ultrasónicos de doble elemento de 3/16". Todas las especificaciones, comparativas y precios de esta serie se indican a continuación.
Los transductores ultrasónicos de doble elemento de 3/16" de Checkline están diseñados específicamente para mediciones de espesor de alta precisión en áreas estrechas o curvas. Con un diámetro de contacto reducido de solo 4,76 mm, estas sondas son ideales para aplicaciones que requieren acceso a superficies limitadas, radios pequeños o un enfoque más preciso en paredes delgadas.
Compatibles con una amplia gama de medidores de espesor Checkline, los transductores de 3/16" están disponibles en diferentes configuraciones de frecuencia y amortiguación, incluyendo versiones CT (Coating Thickness) para recubrimientos. Su carcasa compacta y construcción robusta los convierten en una opción fiable para mediciones detalladas en metales, plásticos y otros materiales exigentes.
Características destacadas (según modelo):
- Diámetro de contacto 3/16": Permite mediciones en espacios reducidos y en superficies curvas pequeñas.
- Diversas opciones de frecuencia: Modelos disponibles de 5 a 10 MHz, equilibrando penetración y resolución.
- Transductores tipo CT: Las variantes para recubrimientos permiten lecturas separadas del material base y la capa de recubrimiento.
- Opciones altamente amortiguadas: Mejoran el rendimiento en paredes delgadas al minimizar las zonas muertas.
- Conexión de cable encapsulada: El conector en resina garantiza durabilidad en entornos industriales.
Beneficios clave:
- Precisión en zonas estrechas: El pequeño diámetro de contacto es ideal para acceder a áreas de difícil alcance.
- Acoplamiento fiable: Excelente transferencia de señal en superficies lisas o curvas.
- Optimizado para materiales delgados: Compatible con mediciones de alta frecuencia con resolución mejorada.
- Durabilidad industrial: Cable reforzado y carcasa de acero inoxidable para un uso intensivo en campo.
Los transductores de 3/16" son una solución preferida para operadores en los sectores aeroespacial, automoción e industrial, donde obtener lecturas precisas en áreas de acceso limitado resulta crítico.
¿Necesita ayuda para elegir el modelo adecuado? Contáctenos para determinar la mejor configuración de transductor de 3/16" para su aplicación.
Características
- Diámetro de contacto: 3/16" (4,76 mm) para acceso preciso a superficies estrechas o curvas.
- Rango de frecuencias: Disponible de 5 a 10 MHz, ofreciendo opciones de mayor penetración o mayor resolución.
- Tipos de transductor: Incluye variantes estándar, CT (espesor de recubrimiento) y HD (altamente amortiguado).
- Tipo de conector: Conexión encapsulada en resina para mayor durabilidad y resistencia a la humedad.
- Perfil de carcasa reducido: Cabezal compacto ideal para medir objetos pequeños y áreas de contacto reducidas.
- Compatibilidad de materiales: Adecuado para metales, plásticos y otros materiales sólidos.
- Posición lateral del conector: Facilita el manejo y la alineación óptima del cable durante la medición.
- Compatibilidad con medidores: Compatible con Checkline TI-CMX, serie TI-25 y otros medidores ultrasónicos de doble elemento.
- Certificación CE: Diseñado para cumplir las normas de calidad y conformidad en aplicaciones industriales.
| Número de parte del transductor | Frecuencia | Característica de la sonda | Amortiguación* | Posición del conector |
|---|---|---|---|---|
| T-101-2000 | 5 MHz | Estándar | S | Lateral |
| T-101-2700 | 5 MHz | Estándar | HD | Lateral |
| T-101-2900 | 5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-101-3000 | 7,5 MHz | Estándar | S | Lateral |
| T-101-3700 | 7,5 MHz | Estándar | HD | Lateral |
| T-101-3900 | 7,5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-101-4000 | 10 MHz | Estándar | S | Lateral |
* Tipos de amortiguación: S Transductor estándar sin amortiguación CT Transductor amortiguado para espesor de recubrimiento, usado con medidores CMX para medir recubrimientos HD Transductor altamente amortiguado, usado para mediciones Echo-Echo (a través de pintura) |
||||

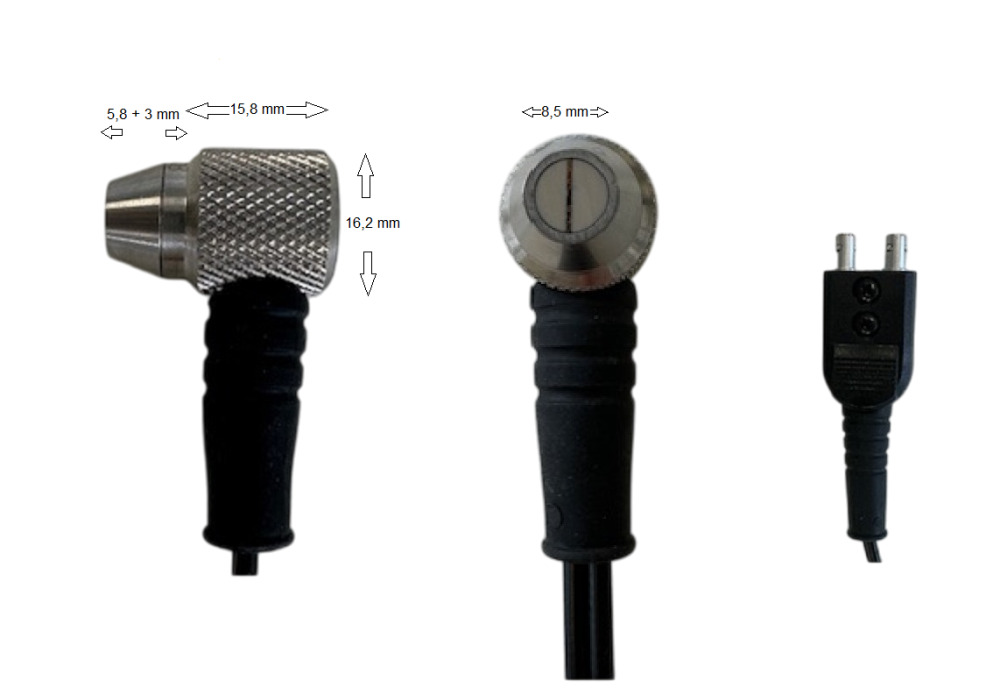

Dimensiones
Diseñado para mediciones de alta precisión en zonas estrechas o de difícil acceso, este transductor de doble elemento de 3/16" presenta las siguientes dimensiones:
- Diámetro del elemento: 8,5 mm – ideal para zonas de contacto reducidas y superficies curvas de radio pequeño.
- Longitud del cabezal: 15,8 mm – excluyendo el cable y la sección frontal de la punta.
- Profundidad de la punta frontal: 5,8 mm + 3 mm – punta escalonada para mejorar la adaptación a la superficie y el acoplamiento.
- Altura del cabezal: 16,2 mm – altura vertical de la carcasa.
Estas dimensiones precisas hacen que este transductor sea ideal para componentes pequeños, geometrías curvas o aplicaciones con acceso superficial limitado, garantizando un acoplamiento estable y lecturas precisas con la mayoría de los medidores de espesor por ultrasonidos.
Serie TI-25 Medidores de Espesor de Pared Ultrasónicos
- Memoria y registro de datos: Los modelos DLX y DLXT incorporan memoria interna capaz de almacenar hasta 10.000 lecturas.
- Compatibilidad con accesorios: Compatible con una amplia gama de bloques de calibración, acoplantes y transductores alternativos.
- Garantía: Garantía de 5 años para el medidor y 90 días para el transductor.
Más detalles
Serie TI-CMX Medidores Ultrasónicos de Espesor y Recubrimiento
- Modelos disponibles: Elija entre cuatro versiones: TI-CMX (estándar), TI-CMXDL (con registro de datos), TI-CMXDLP (A-Scan) y TI-CMXDLP-C (pantalla a color con A-Scan).
- Versatilidad de medición: Mide tanto el espesor de pared como el de recubrimiento, juntos o por separado, admitiendo múltiples modos de inspección.
- Construcción robusta: Carcasa de aluminio resistente diseñada para entornos industriales exigentes.
Más detalles
Comprar ahora
Disponibilidad: Disponible: 1 - 3 días, Plazo de entrega: 1 - 3 semanas., Solicitud de pedido especial
