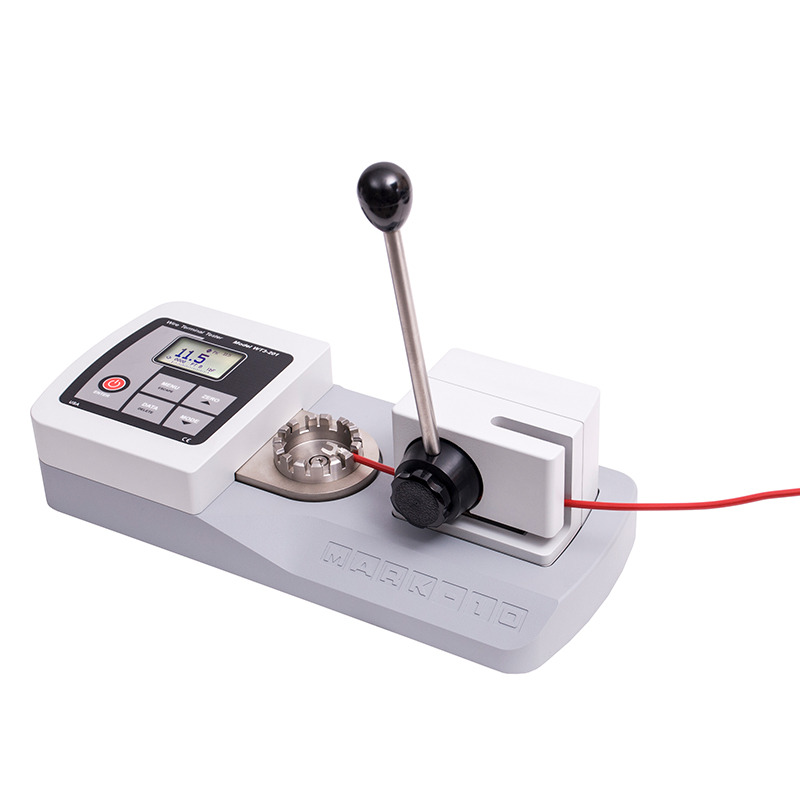

WT3-201 Comprobador de tracción de alambres


El producto WT3-201 Comprobador de tracción de alambres ya no está disponible y ha sido reemplazado por WT-205.
Haga clic aquí para ver el WT-205.


Diseñado para comprobar la fuerza de extracción de terminaciones de cables y tubos crimpados, el WT3-201 es el sucesor mejorado del WT3-200.
Este comprobador de crimpado de cables se acciona manualmente mediante una palanca que permite aplicar fácilmente una fuerza de hasta 1000 N.

La palanca acciona el exclusivo diseño de leva moleteada que asegura y tira eficazmente del extremo suelto del cable de la muestra.

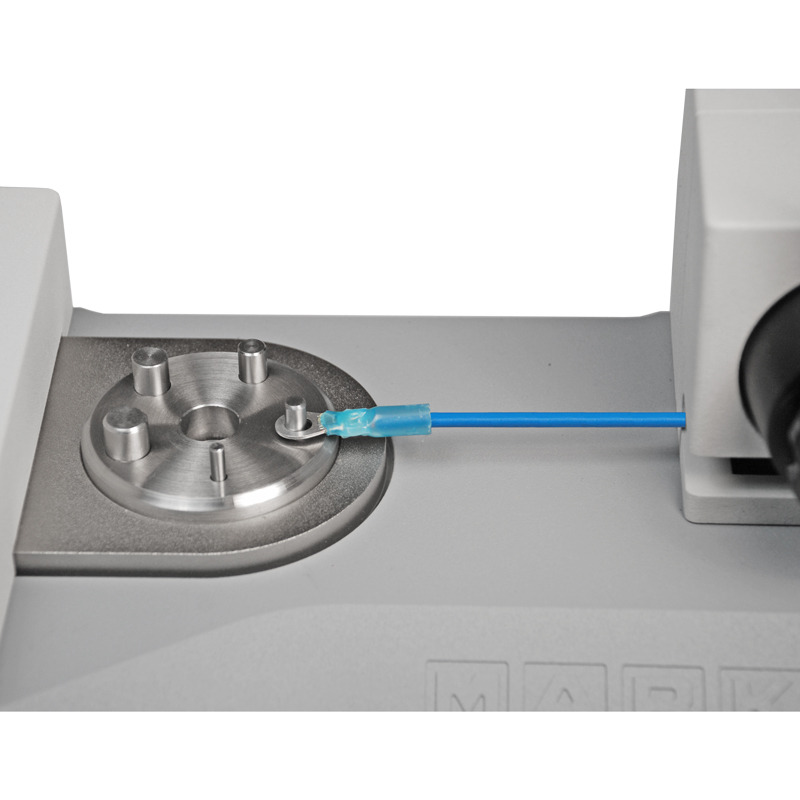

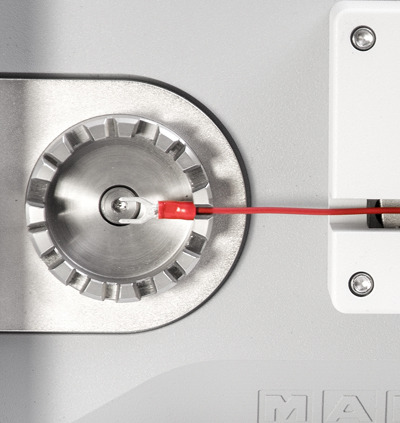

Un dispositivo de fijación de terminales de cable ajustable puede alojar cables de hasta 6,3 mm, hay disponible un dispositivo de fijación en blanco para formas extrañas o muestras únicas y un dispositivo de fijación de terminales de anillo opcional con 5 diámetros de clavija fija los terminales de anillo.

El WT3-201 cuenta con una gran pantalla retroiluminada que puede mostrar la fuerza en tiempo real, la fuerza máxima, los límites programables de pasa/falla, las unidades de medida (N, kN, kgF, lbF, ozF), etc.

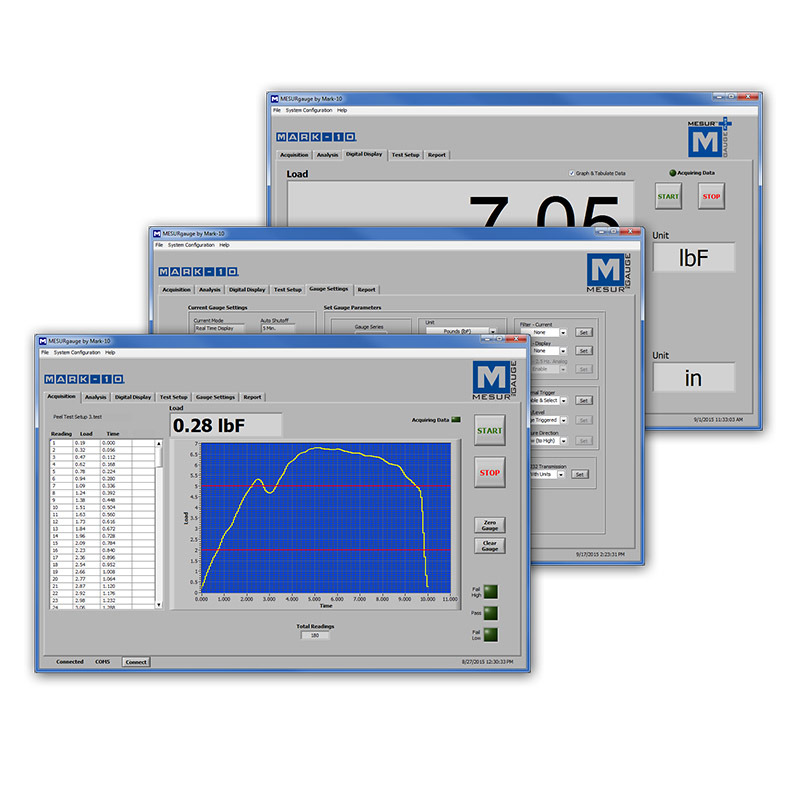

Los datos pueden transferirse a un PC u otro colector de datos mediante USB, RS-232, Mitutoyo (Digimatic) o salidas analógicas. En la pantalla se muestra una barra de carga analógica para la representación gráfica de la fuerza aplicada.

El WT3-201 admite el almacenamiento de datos a bordo de hasta 1.000 lecturas, cálculos estadísticos y puesta a cero tras la rotura de la muestra para la automatización del proceso de ensayo.
La protección mediante contraseña impide el uso no autorizado o la modificación de los datos.

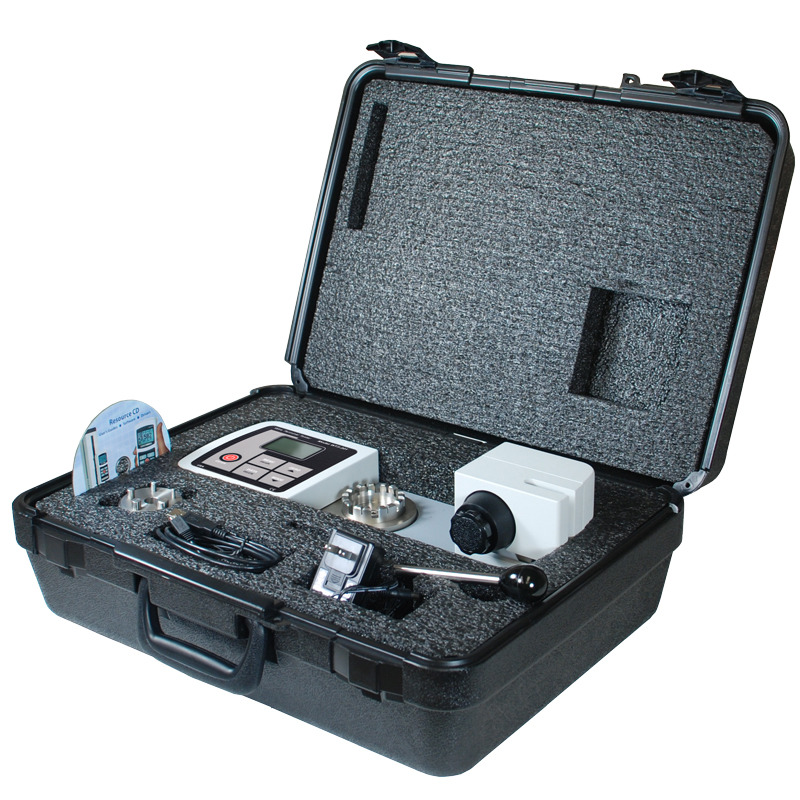

El maletín de transporte opcional hace que el transporte sea sencillo y seguro.

Características

  • Mide los valores de fuerza máxima y en tiempo real
  • El accionamiento ergonómico de la palanca produce 1.000 N
  • USB, RS-232, Mitutoyo (Digimatic) y salidas analógicas
  • La salida automática, el almacenamiento de datos y la puesta a cero tras la rotura de la muestra ayudan a automatizar los procesos de prueba.
  • Indicadores de consigna programables y salidas para la determinación de pasa/no pasa
  • La frecuencia de muestreo de alta velocidad de 7.000 Hz captura con precisión los valores máximos de fuerza
  • Alarmas sonoras y tonos de teclas configurables
  • Orificios para montaje en banco
  • Marca CE
  • La protección mediante contraseña impide cambios no autorizados

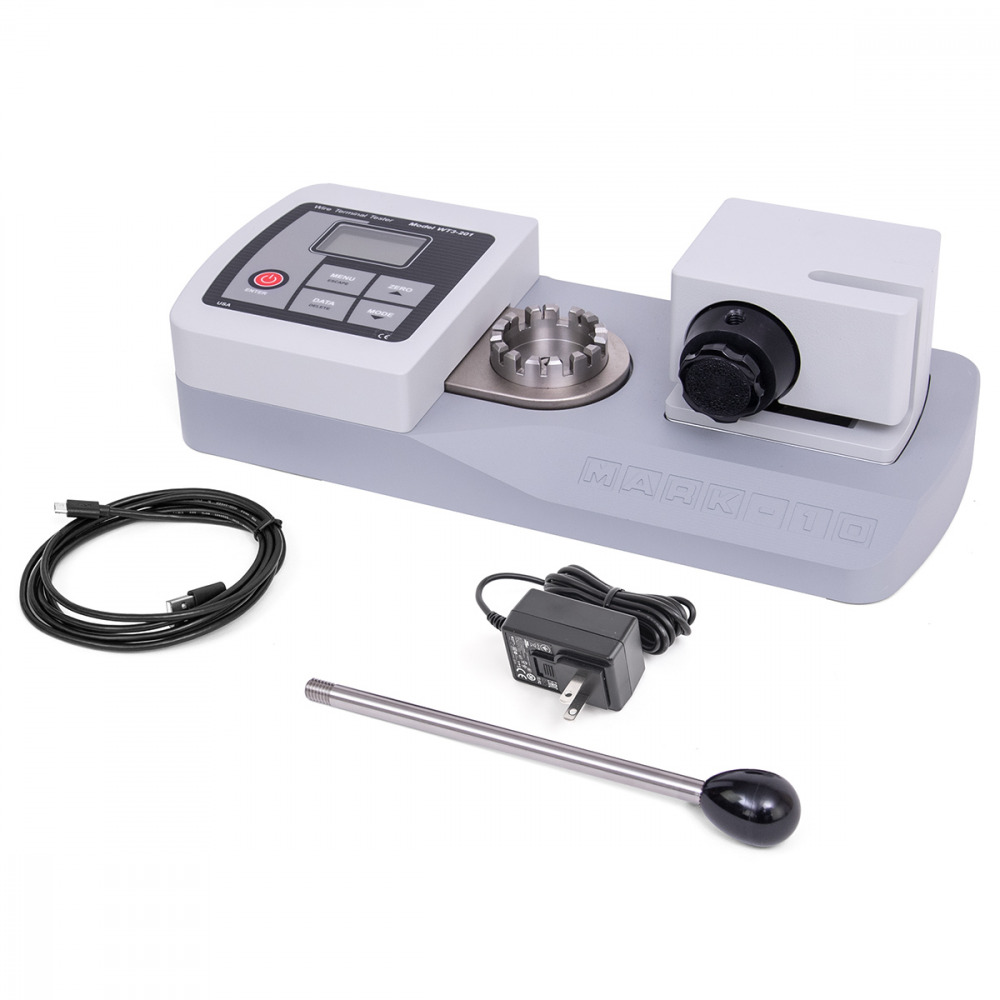

Kit completo

El WT3-201 incluye los siguientes elementos:

  • Palanca desmontable
  • Empuñadura de terminal de cable ajustable
  • Batería (recargable)
  • Adaptador de CA con clavija UE
  • Cable USB

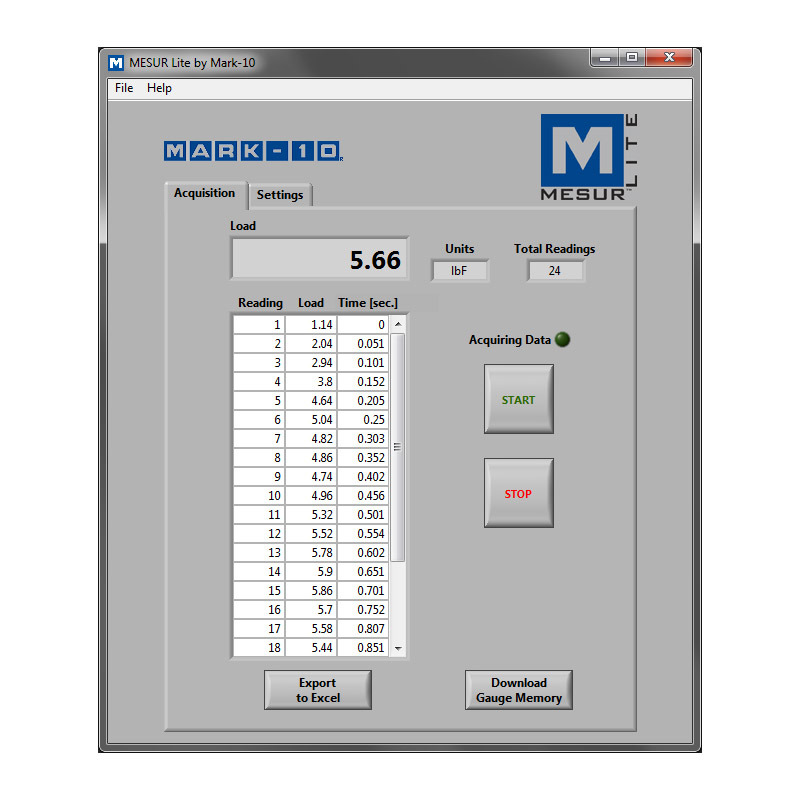

  • Software MesurGauge Lite
  • Certificado de calibración tconforme a las normas NIST sin datos

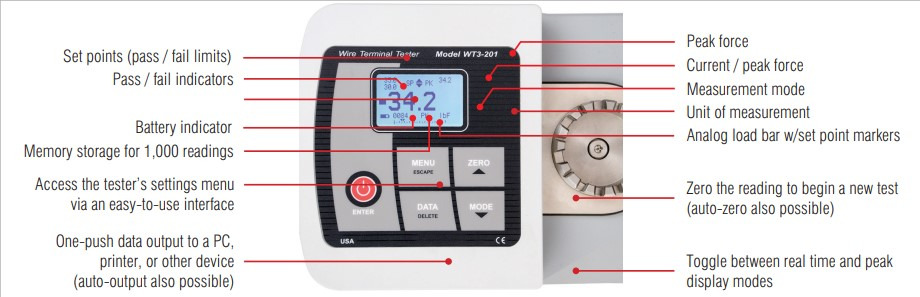

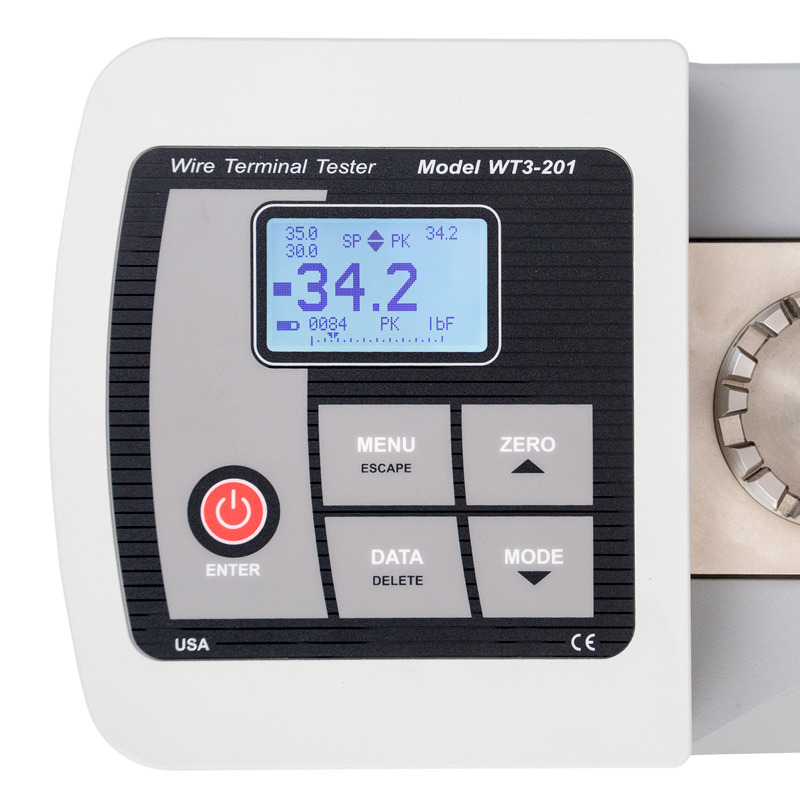

Pantalla

Pantalla WT3-201

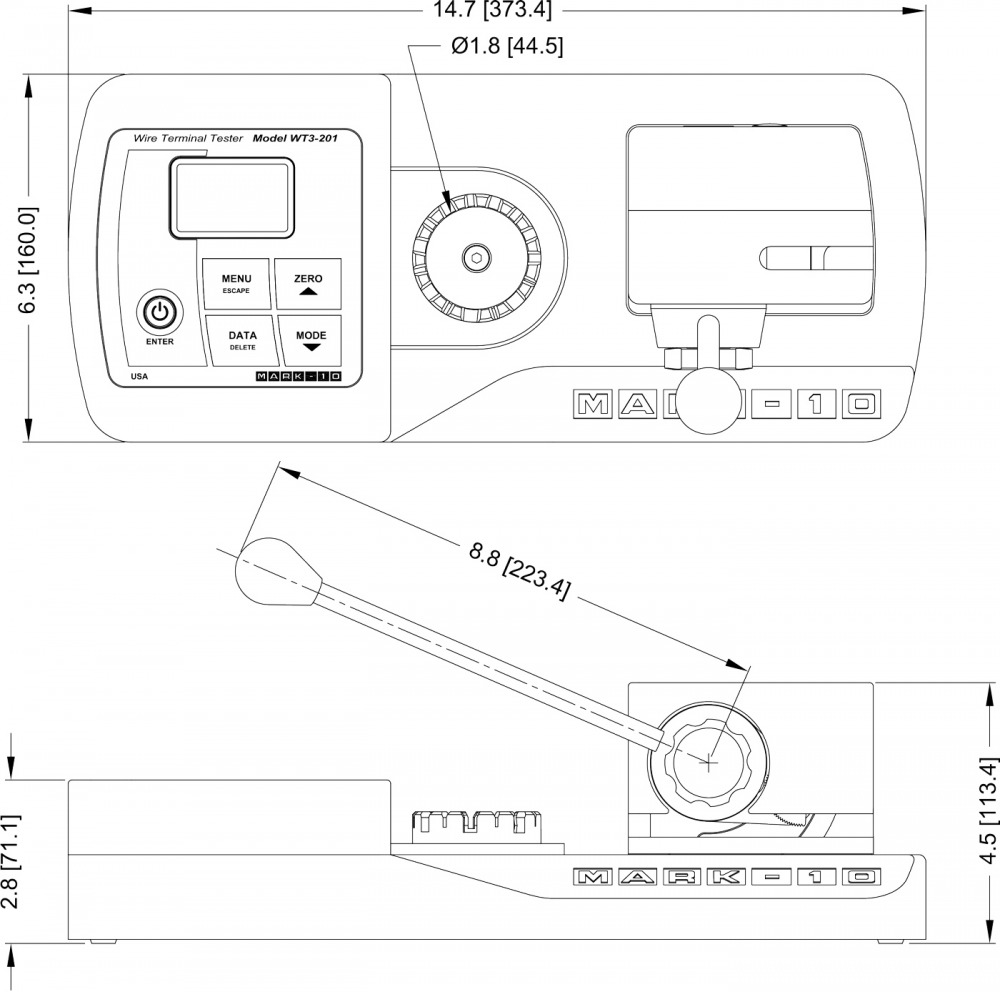

Dimensiones

Dimensiones-WT3-201


Dimensiones del comprobador de crimpado de cables WT3-201,

Todas las dimensiones se indican en pulgadas con medidas métricas en [mm] detrás.

Vídeo

Especificaciones

Capacidad y resolución200 x 0.1 lbF, 3200 x 2 ozF, 100 x 0.05 kgF, 1000 x 0.5 N, 1 x 0.0005 kN
Precisión±0,2% en toda la escala
Gama de calibres de cable*AWG30 - AWG3*
Gama de diámetros de alambre0,3 - 6,3 mm [0.01 - 0.25 in]
Longitud mínima de la muestra152 mm [6.0 in], excluyendo la terminación
Alargamiento máximo de la muestra:29,2 mm [1.15 in]
Fuente de alimentaciónCA o batería recargable. Indicador de batería baja de varios pasos se muestra, probador se apaga automáticamente cuando la energía es demasiado baja.
Fuente de alimentaciónEncendido/apagado de la retroiluminación: hasta 7/24 horas de uso continuo
Frecuencia de muestreo7.000 Hz
Salida USB / RS-232: Configurable hasta 115.200 baudios
Condiciones ambientales:40 - 100°F, máx. 96% humedad, no condensado
Seguridad contra sobrecarga150% del fondo de escala (la pantalla muestra "OVER" a partir del 110%)
Peso7,3 kg [16.1 lb]
Garantía3 años (para más detalles, véase la declaración individual)
