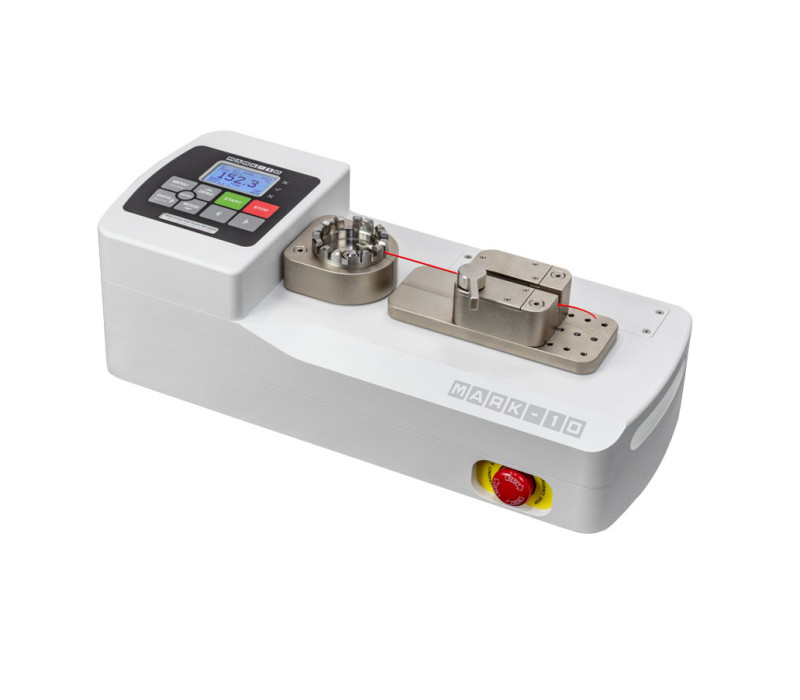

WT-205M WT-205M Medidor de Resistencia de Crimpado Motorizado

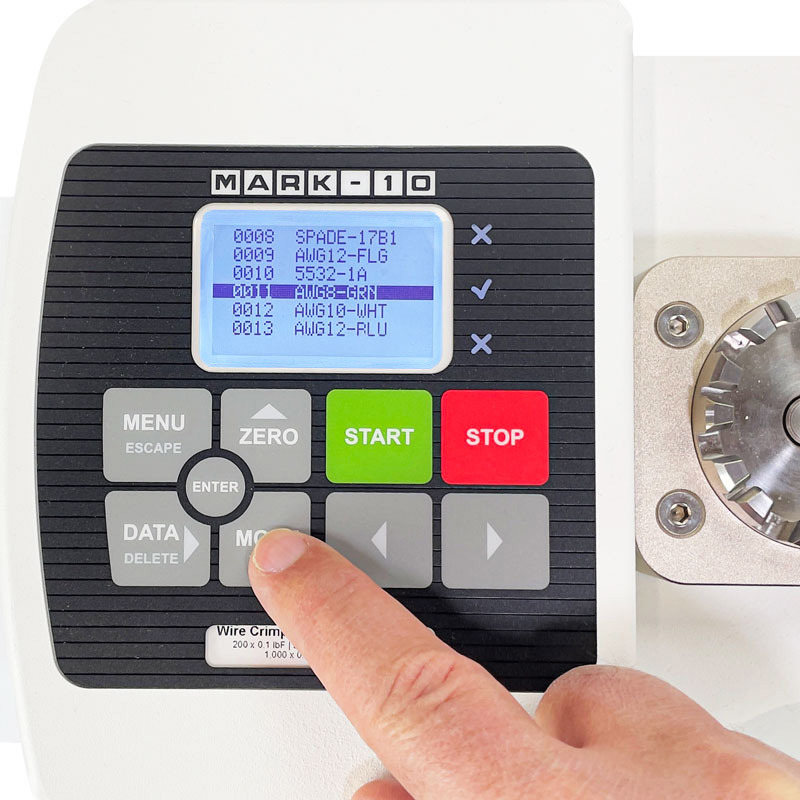

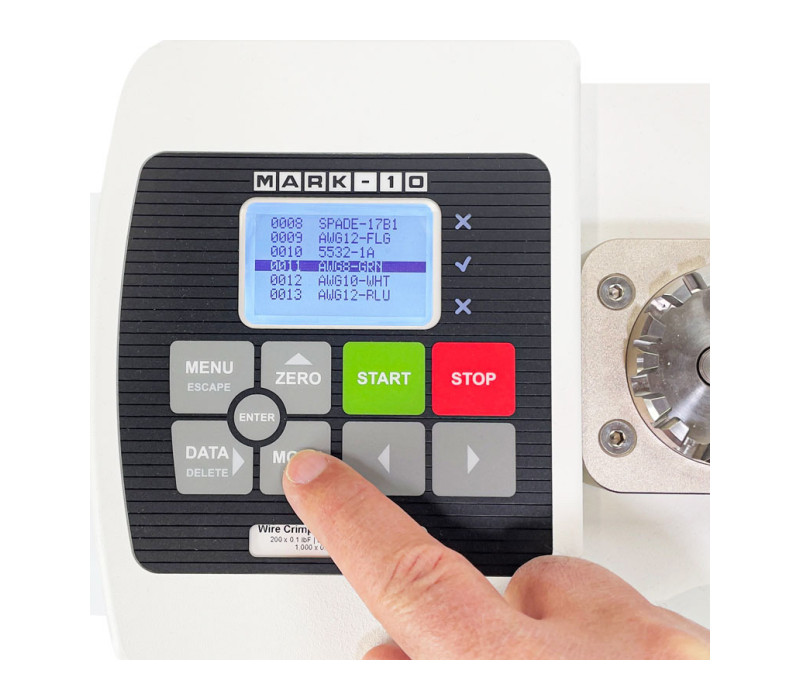

Guardar y recuperar múltiples perfiles: Permite guardar y recuperar varios perfiles para un cambio rápido y preciso entre diferentes métodos de ensayo. Los perfiles pueden nombrarse con hasta 10 caracteres alfanuméricos.

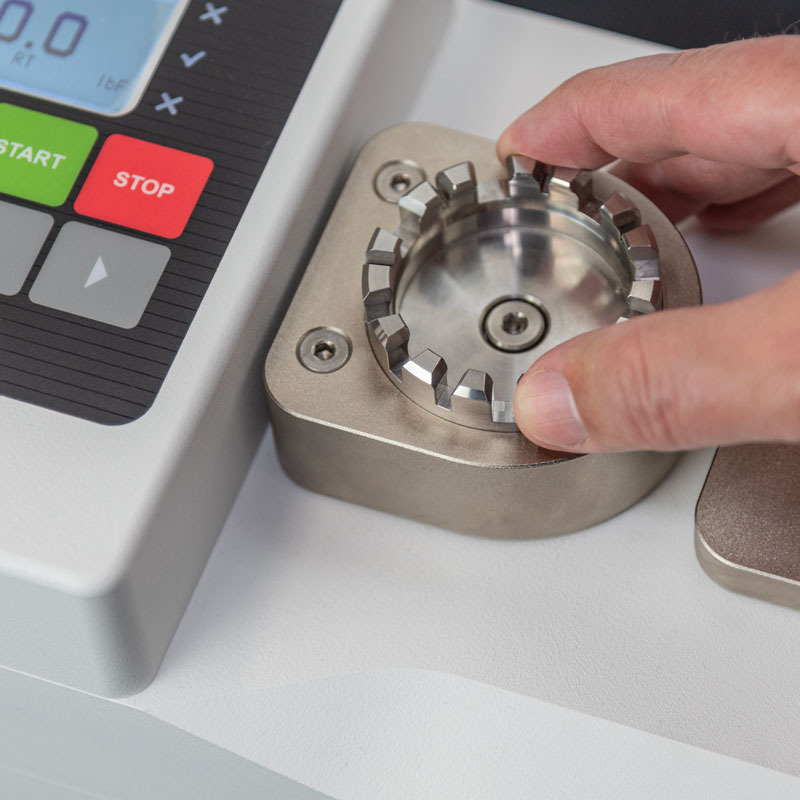

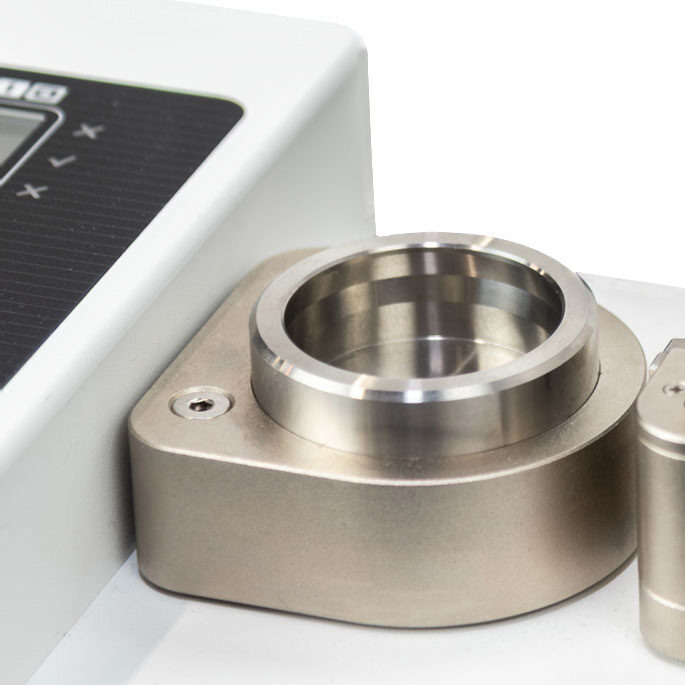

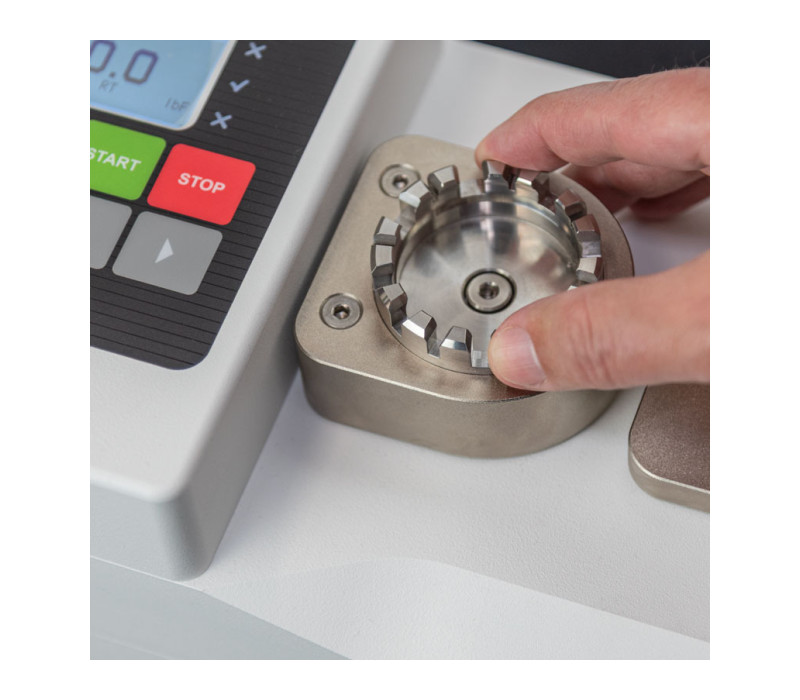

Accesorio de torreta giratoria: Montaje tipo torreta con ranuras de distintas anchuras de hasta 6,3 mm (0,25 in).

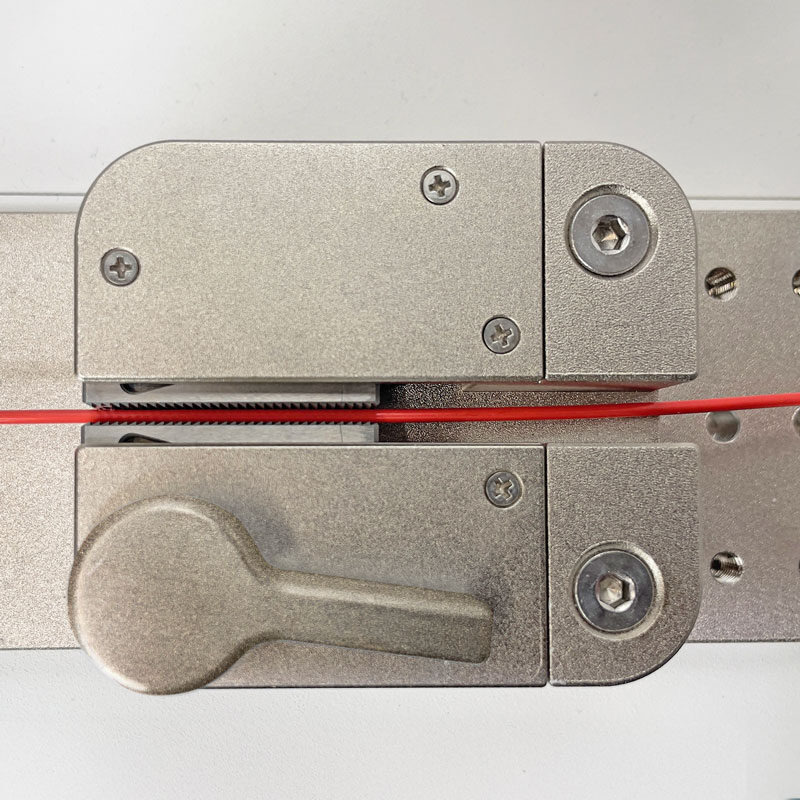

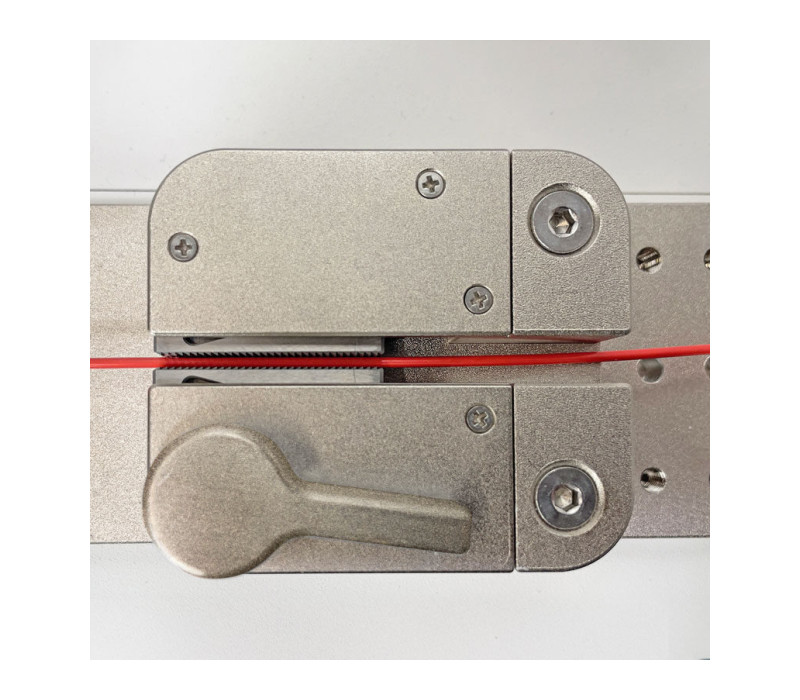

Mordaza de cuña: La mordaza tipo cuña sujeta la muestra entre mordazas dentadas para una fijación segura.

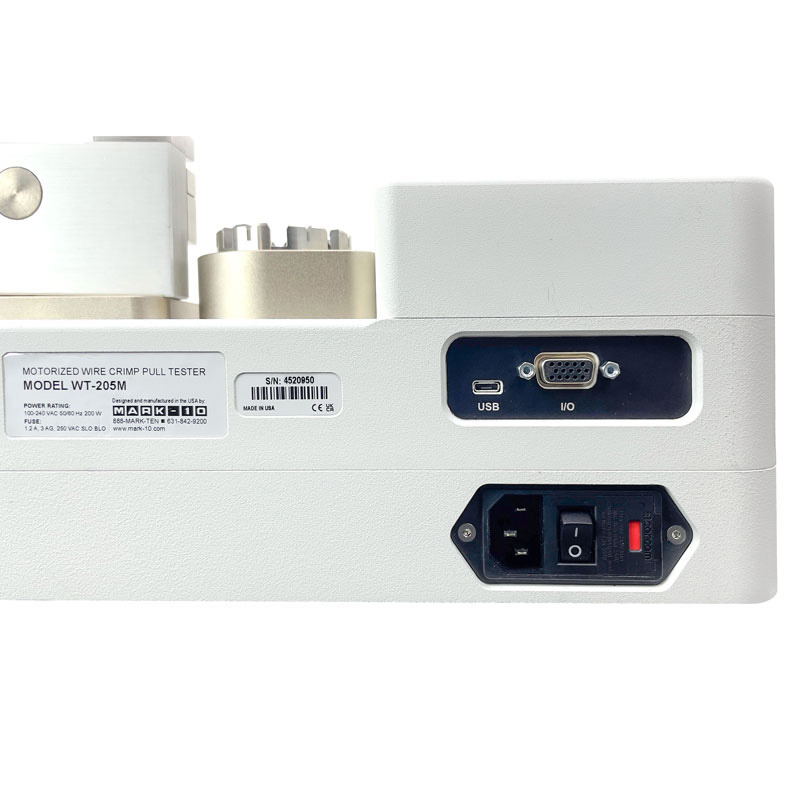

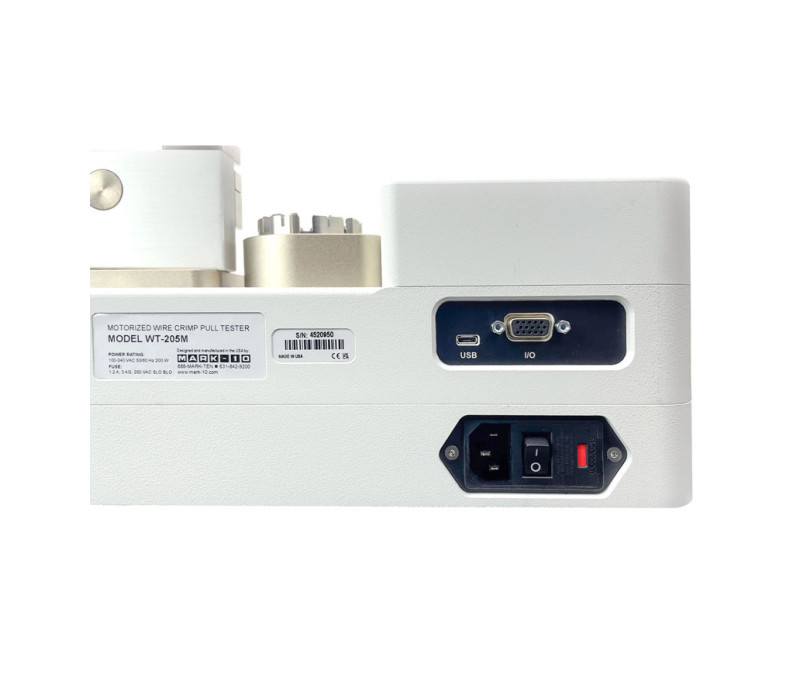

Vista trasera del WT-205M: Incluye salidas USB, RS-232, Mitutoyo (Digimatic), analógica y de punto de consigna. Fabricado por Mark-10 Force and Torque Measurement.

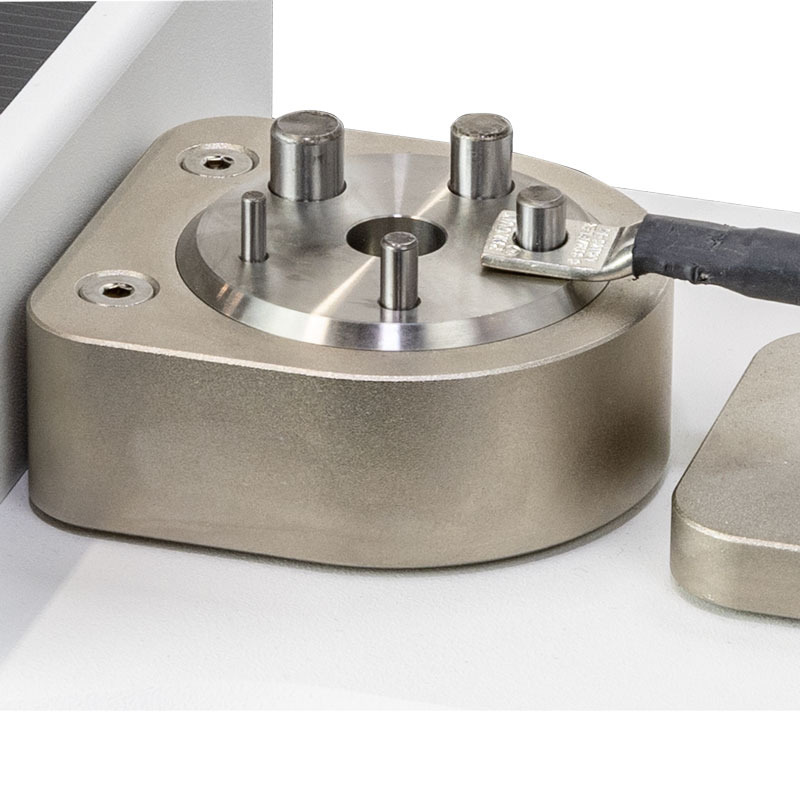

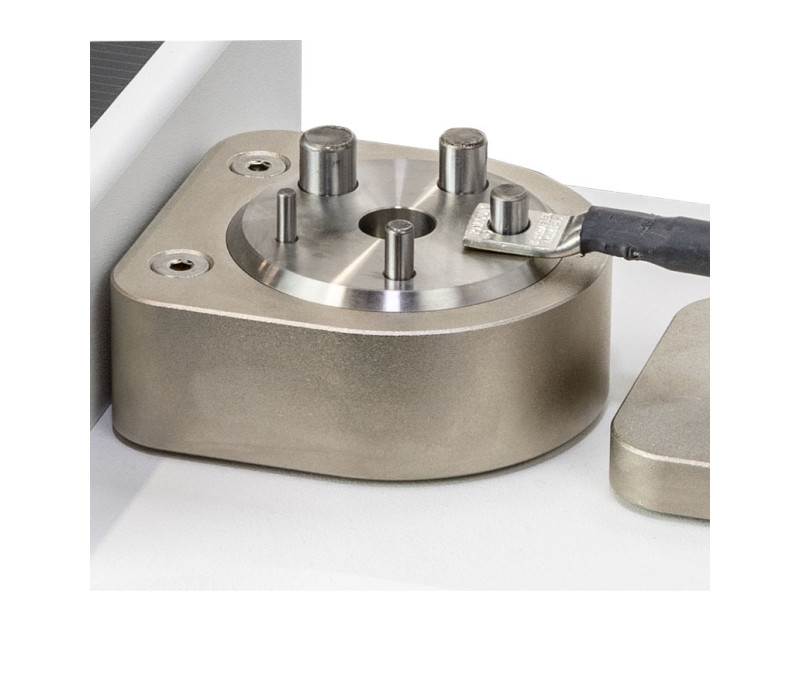

Accesorio opcional para terminales tipo anillo: El soporte opcional para terminales de anillo asegura terminaciones con este tipo de conector.

Accesorio opcional en blanco: Disponible para mecanizado especial en campo, permitiendo adaptar el soporte a formas y tamaños de muestra específicos.

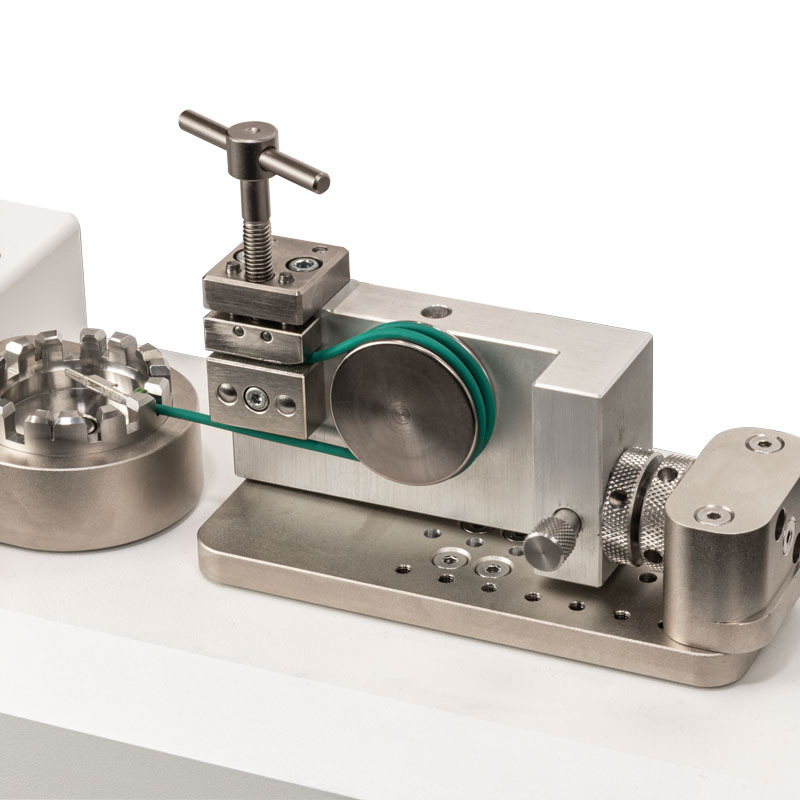

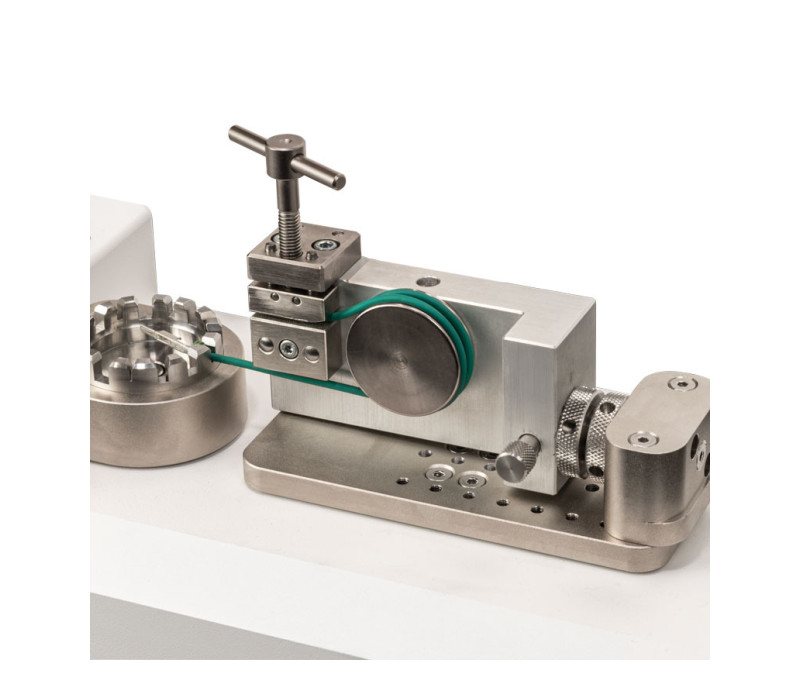

Conjunto de agarre tipo bolardo AC1134: Asegura el extremo libre de la muestra mediante un sistema de bolardo y tornillo de sujeción. Basado en la mordaza modelo G1102.

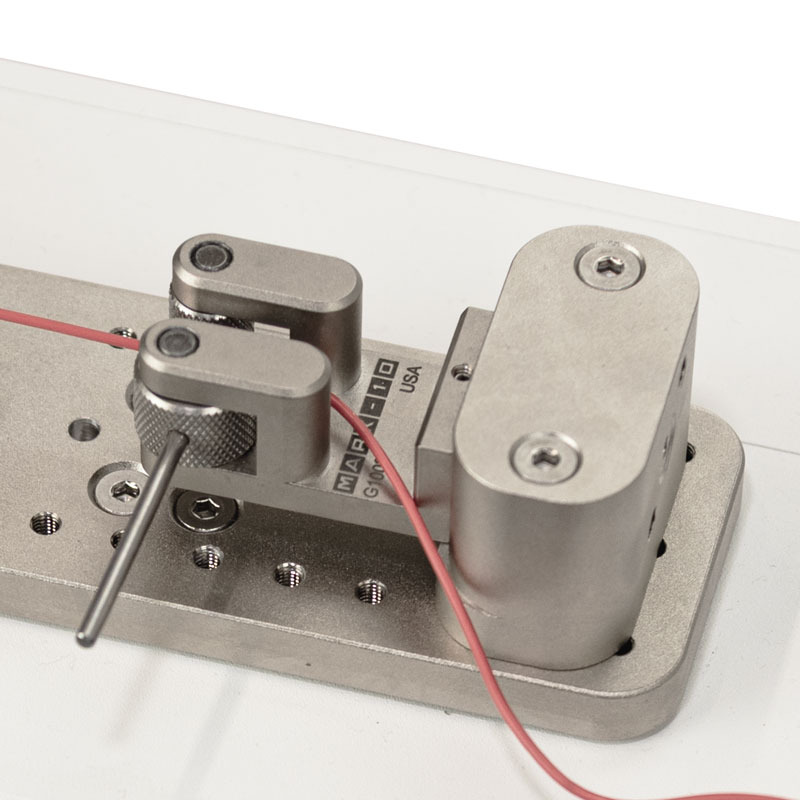

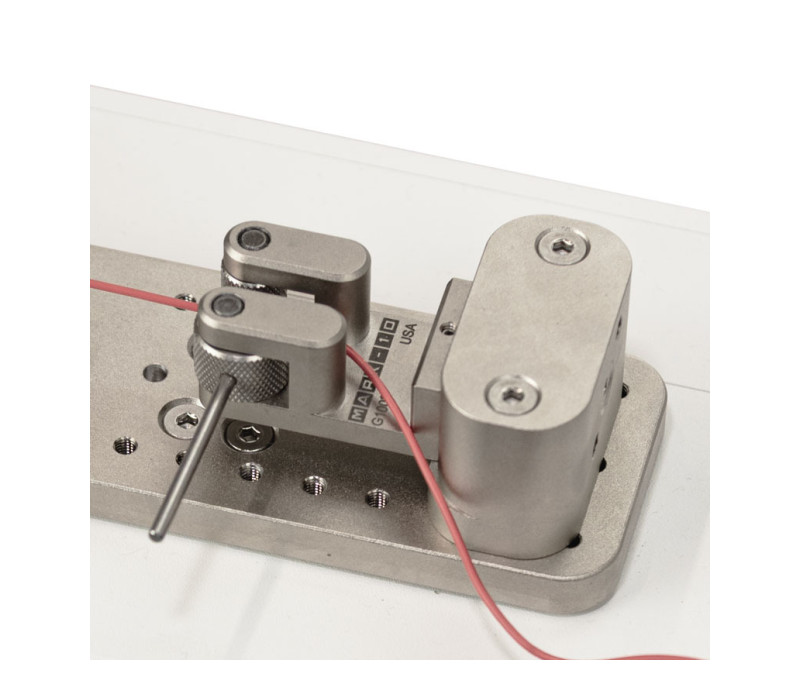

Conjunto de agarre de doble rodillo AC1133: Rodillos moleteados con acción de leva que fijan el extremo libre del cable. Sustituye la mordaza estándar tipo cuña. Basado en la mordaza modelo G1002.

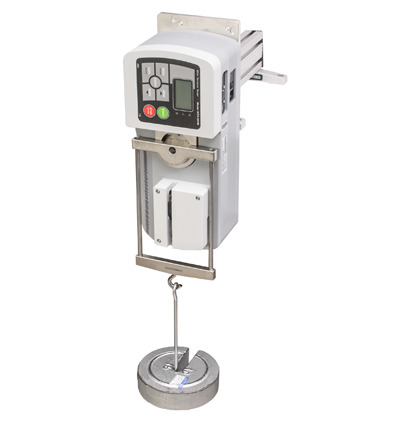

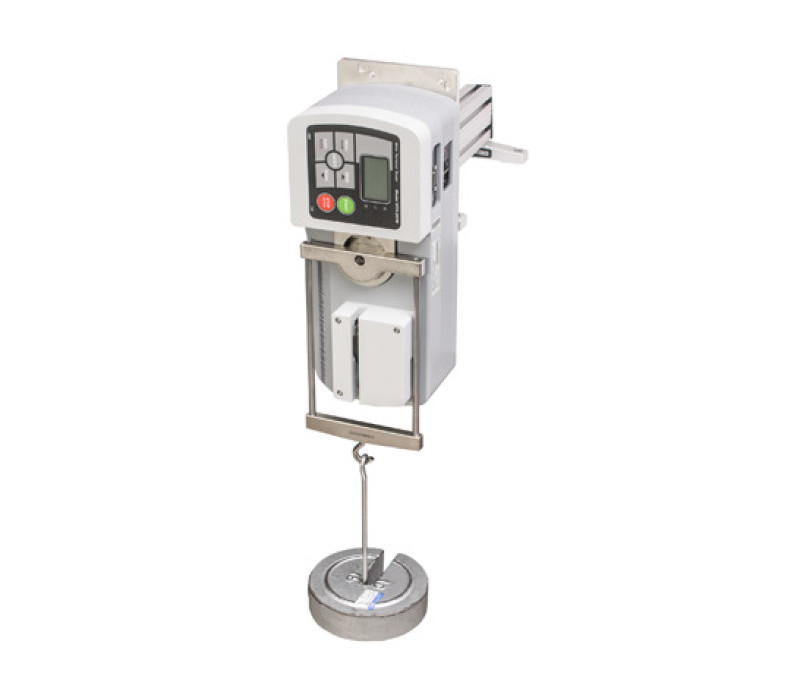

Equipo montado en kit de calibración AC1049: Se muestra un equipo instalado en el kit de calibración AC1049. Los pesos no están disponibles a través de Mark-10.

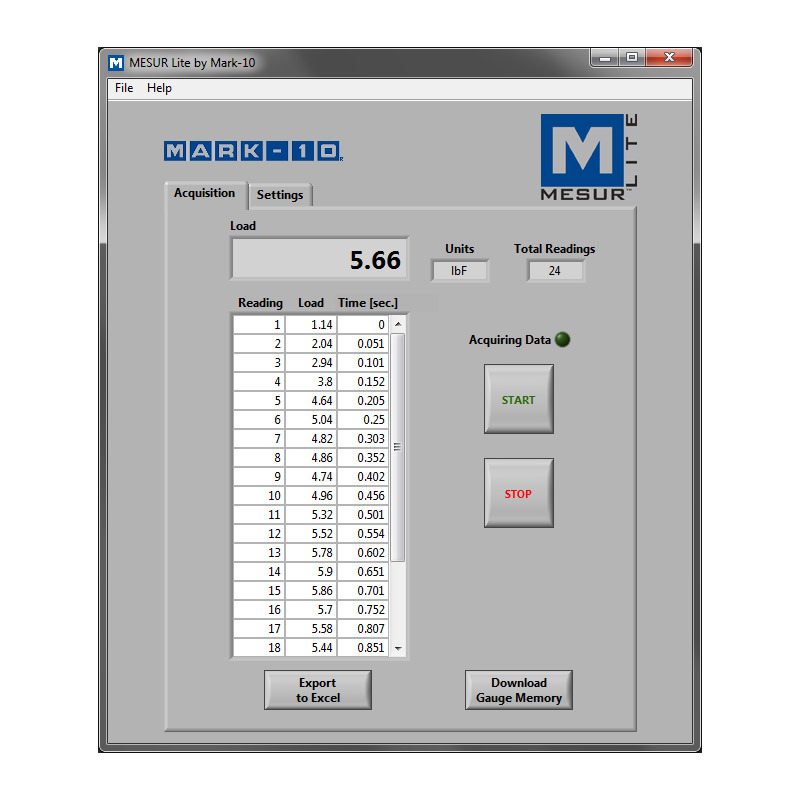

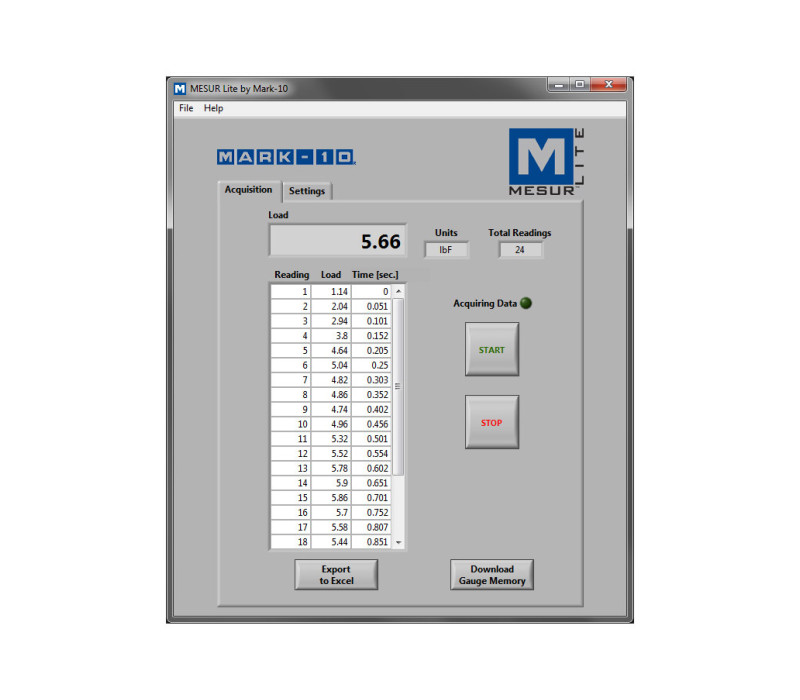

Software MESUR® Lite: Programa básico de adquisición de datos que tabula la información recibida desde un medidor de fuerza o torque Mark-10 y permite exportarla a Excel.

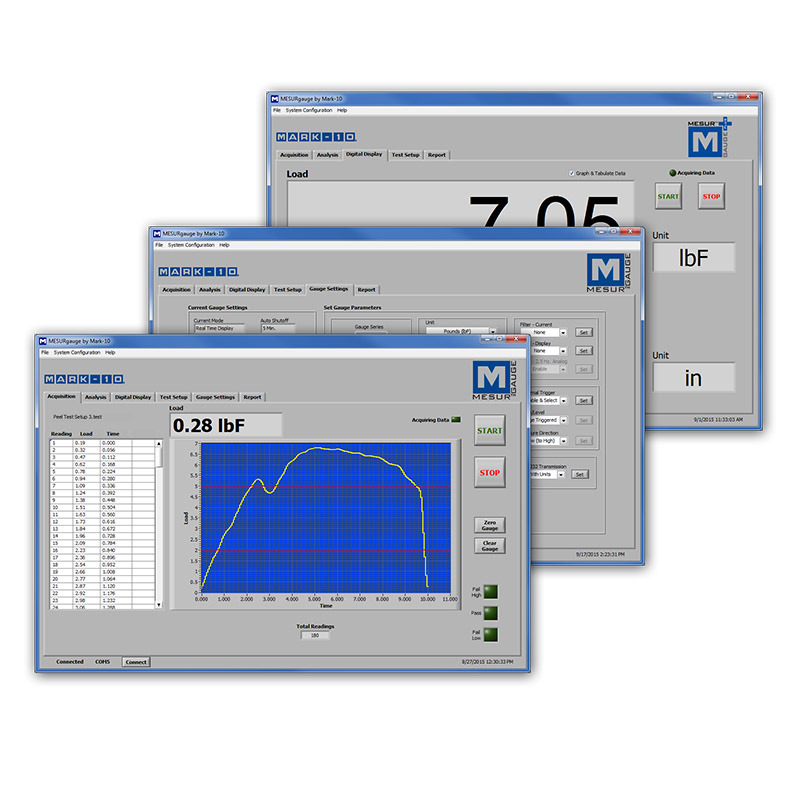

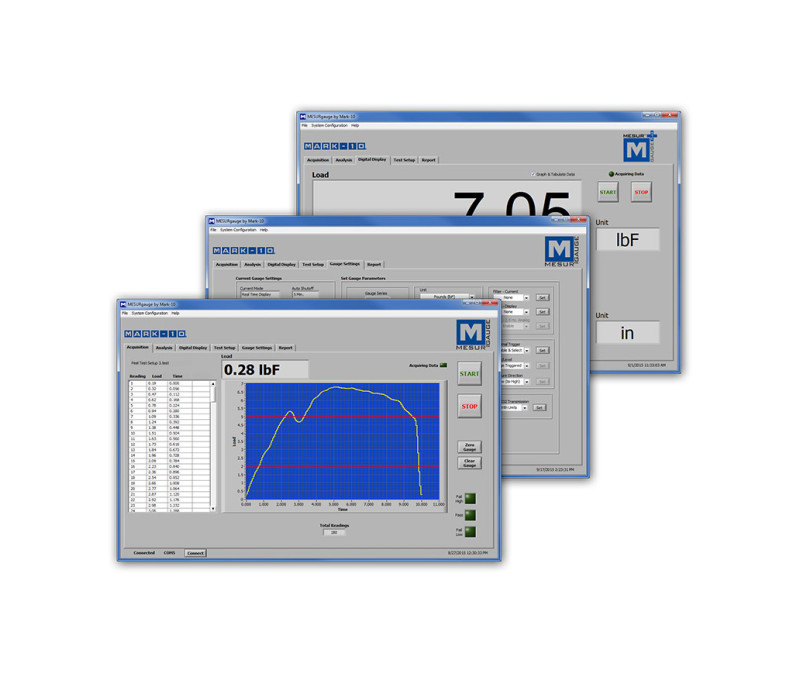

Software MESUR® gauge: Programa avanzado de adquisición de datos diseñado para comunicarse con medidores y bancos de ensayo Mark-10. Registra y grafica carga frente a tiempo, e incluye herramientas avanzadas de configuración, análisis y generación de informes.

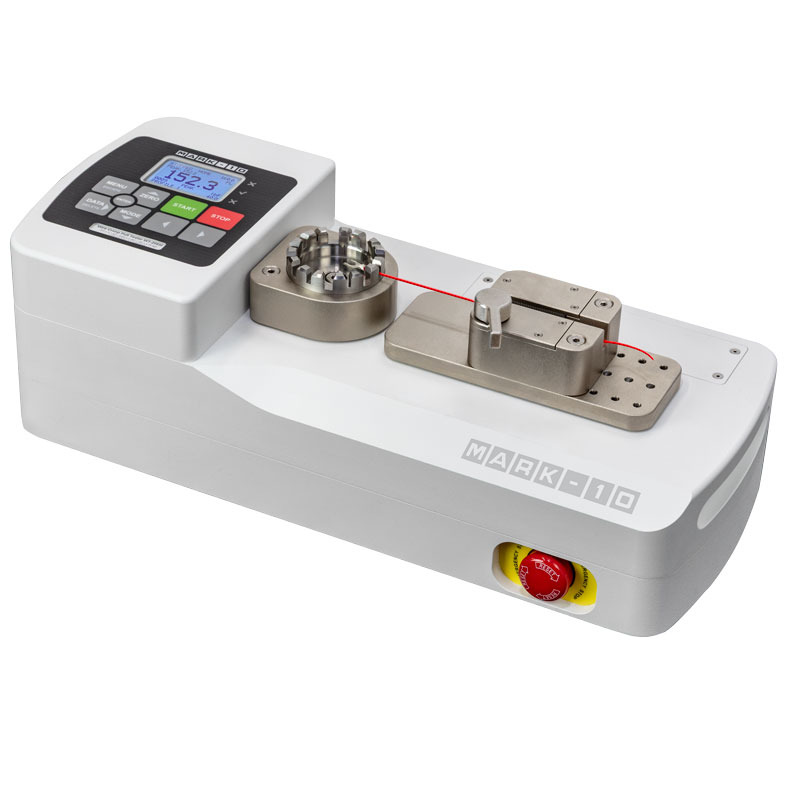

WT-205M Medidor de resistencia de crimpado motorizado

Nota importante: el modelo WT3-201M ha sido descatalogado y sustituido por el WT-205M.

El WT-205M es un medidor de resistencia de crimpado motorizado, diseñado para realizar ensayos destructivos y no destructivos en total conformidad con las normas UL, ISO, ASTM, SAE y MIL. Este avanzado instrumento mide con precisión fuerzas de hasta 1.000 N (200 lbF) e incorpora funciones automáticas que optimizan el proceso de ensayo de terminales, garantizando la máxima repetibilidad y consistencia.

Características destacadas

Alta capacidad de medición: Mide hasta 1.000 N (200 lbF) con funcionamiento motorizado de alta precisión.
Pantalla avanzada: LCD gráfico retroiluminado con valores en tiempo real y de pico, unidades seleccionables e indicadores de aprobación/rechazo.
Configuración flexible: Admite modos de ensayo “pull-to-break”, “pull-to-load” y “hold-at-load” (opcional).
Automatización de ensayos: Retorno automático tras la rotura, función auto-cero y almacenamiento de datos con transferencia.
Conectividad completa: USB, RS-232, Mitutoyo (Digimatic) y salidas analógicas para adquisición de datos sin interrupciones.
Memoria y perfiles: Almacena hasta 2.000 lecturas con fecha/hora (opcional) y hasta 500 perfiles de ensayo (opcional).
Soporte ajustable para terminales: Acepta diámetros de cable hasta AWG 3 (6,3 mm) mediante una mordaza tipo cuña autoajustable.
Protección del sistema: Acceso protegido por contraseña que evita cambios no autorizados y preserva la integridad de los datos.

Beneficios clave

Eficiencia operativa: Reduce el tiempo de ensayo gracias a las funciones automáticas de retorno y post-rotura.
Precisión y fiabilidad: La frecuencia de muestreo de 7.000 Hz garantiza una captura precisa de la fuerza máxima.
Software de adquisición incluido: Se suministra con MESUR® Lite para registro de datos, exportación directa a Excel y visualización gráfica.
Aplicación versátil: Compatible con una amplia variedad de tipos de cable y aislamiento (se recomienda evaluar una muestra antes de la compra).

¿Desea una oferta personalizada o verificar la compatibilidad de sus muestras? Contáctenos.

€ 4.389,00

Pedir ahora

Compatibilidad con perfiles de prueba: Permite guardar hasta 500 configuraciones de ensayo para diferentes necesidades (función opcional).
Indicadores visuales y acústicos: Iluminación LED verde/rojo y alarmas configurables para pruebas con límites programados.

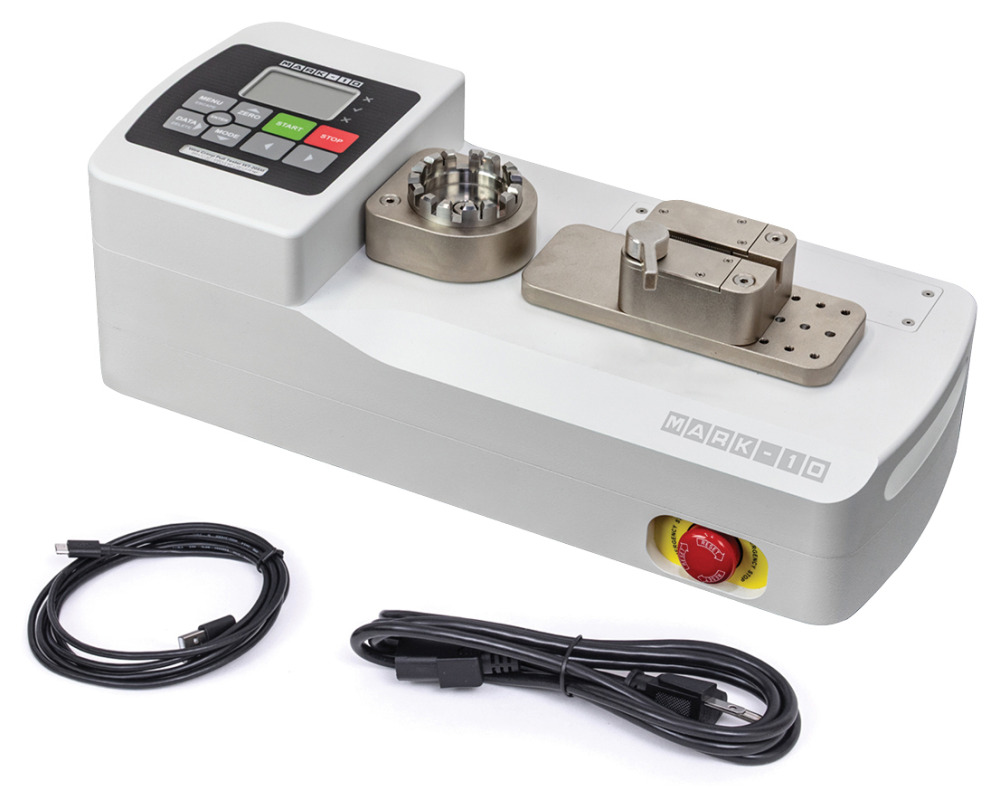

El WT-205M Medidor de resistencia de crimpado motorizado se suministra tal como se muestra a la izquierda e incluye los siguientes accesorios estándar:

Cable USB
Cable de alimentación
Certificado de calibración del fabricante (sin datos)
Manual de usuario
Software básico de adquisición de datos MESUR® Lite
Opcional: Certificado de calibración con valores medidos (disponible bajo solicitud)

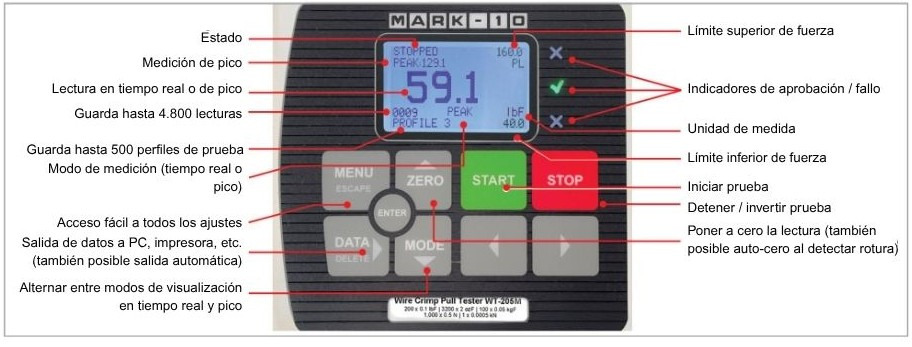

Controles e Indicadores

wt205m controles con texto id

Funciones opcionales

Función	Código	Descripción
Perfiles	WF010	Permite guardar y recuperar conjuntos completos de parámetros de ensayo, como velocidad, límites de aprobación/rechazo, unidades de medida y más. Se pueden almacenar hasta 500 perfiles para una configuración rápida.
Tiro hasta carga	WF011	El equipo se detiene automáticamente cuando se alcanza la carga objetivo especificada, garantizando un control preciso en ensayos no destructivos.
Mantenimiento de carga	WF012	El tester detiene y mantiene una carga definida durante un tiempo preestablecido, ideal para evaluar la retención del terminal o la estabilidad a largo plazo.
Marca de fecha y hora	WF013	Aplica automáticamente una marca de fecha y hora a cada punto de datos almacenado, mejorando la trazabilidad y la documentación.
Paquete completo de funciones opcionales	WFCOMP-205M	Incluye todas las funciones opcionales anteriores a un precio combinado reducido.
Cualquiera de estas funciones opcionales puede adquirirse al realizar el pedido o activarse posteriormente mediante un sencillo proceso de activación por software. El equipo se suministra en modo demostración, durante el cual todas las funciones opcionales están habilitadas durante 160 horas de funcionamiento.

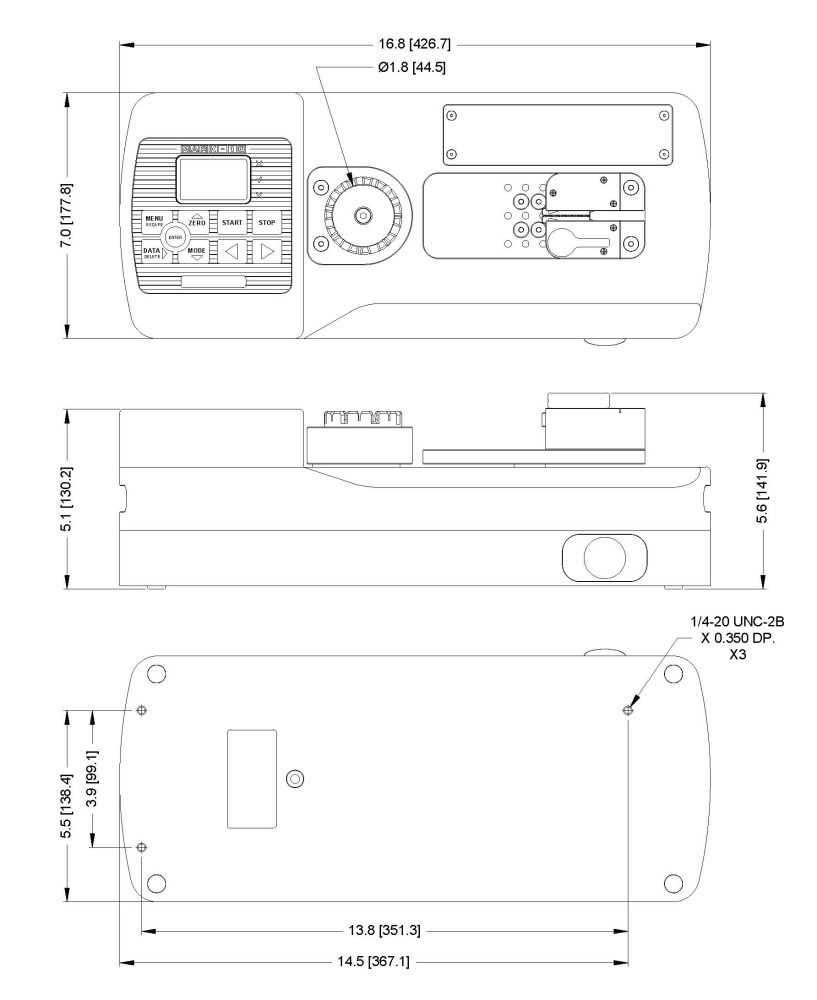

Dimensiones del WT-205M

El WT-205M Medidor de resistencia de crimpado motorizado presenta un diseño compacto de sobremesa con una carcasa de aluminio robusta que garantiza alta estabilidad durante el funcionamiento, manteniendo al mismo tiempo un tamaño reducido. Su formato lo hace ideal para entornos de producción y laboratorio donde la eficiencia del espacio y la repetibilidad son esenciales.

Longitud total: 426,7 mm (16,8 in)
Ancho: 177,8 mm (7,0 in)
Altura: 130,2 mm (5,1 in) – 141,9 mm (5,6 in)
Dimensiones de la base: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
Agujeros de montaje: Tres roscas 1/4-20 UNC-2B × 0,350 in de profundidad
Peso (aprox.): 7,0 kg (15,4 lb)

Gracias a su construcción sólida y formato compacto, el WT-205M puede integrarse fácilmente en bancos de prueba de producción, estaciones de calibración o configuraciones de control de calidad, garantizando un rendimiento constante y fiable en cada medición.

Capacidad x Resolución:	1.000 x 0,5 N \| 1 x 0,0005 kN
Precisión:	±0,2 % de la escala completa
Rango de diámetro del cable:	0,3 - 6,3 mm de diámetro, incluyendo el aislamiento
Longitud mínima de muestra:	53,3 mm, sin incluir el terminal
Elongación máxima:	58,4 mm
Rango de velocidad:	Velocidad de ensayo: 10 - 300 mm/min [0,4 - 12,0 in/min] Velocidad de aproximación/inversión: 300 - 625 mm/min [12,0 - 25,0 in/min] Velocidad de retorno: 300 - 1.125 mm/min [12,0 - 45,0 in/min]
Precisión de ajuste de velocidad:	±0,2 %
Variación de velocidad con carga:	±0 % [accionado por motor paso a paso]
Alimentación:	Entrada universal 80-240 VAC, 50/60 Hz
Frecuencia de muestreo:	7.000 Hz
Salidas:	USB / RS-232: configurable hasta 115.200 baudios. Mitutoyo: salida BCD serie compatible con dispositivos Mitutoyo SPC Analógica: ±1 VDC a capacidad máxima, ±0,25 % de la escala completa. Propósito general: tres salidas de drenaje abierto, una entrada Puntos de ajuste: tres líneas de drenaje abierto.
Protección contra sobrecarga:	El motor se detiene al 120 % de la escala completa del sensor de fuerza (la pantalla muestra “OVER” a partir del 110 %)
Peso:	12,7 kg
Peso de envío:	15 kg
Requisitos ambientales:	40 - 100 °F, máx. 96 % de humedad, sin condensación
Garantía:	3 años

Productos

Artículo	Producto	Precio	Cantidad	Acción
140214	WT-205M Motorized Wire Terminal Tester - 1000 N	€ 4.389,00

Accesorios

Artículo	Producto	Precio
140215	WF010 - Save multiple profiles (optional function for WT-205 and WT-205M)	€ 803,00
140216	WF011 - Pull to load (optional function for WT-205M)	€ 606,00
140217	WF012 - Load holding (optional function for WT-205M)	€ 906,00
140218	WF013 - Date & time stamp (optional function for WT-205 and WT-205M)	€ 556,00
140219	WFCOMP-205M - Complete options package (optional function for WT-205M)	€ 1.867,00
140221	AC1135 Ring terminal fixture for WT-205(M)	€ 197,00
140222	AC1136 Machinable blank terminal fixture for WT-205(M)	€ 180,00
140225	AC1134 Bollard Grip Assembly	€ 763,00
140226	AC1133 Dual roller grip assembly	€ 314,00
140227	AC1132 Wedge grip assembly	€ 669,00
140224	AC1137-2 - Carrying case for WT-205M	€ 395,00
134222	AC1049 Calibration kit for WT3-201/WT3-201M (weights not included)	€ 898,00
133953	Long Form NIST certificate with data (ordered with a new gauge)	€ 76,00
130819	15-1005 MESURgauge PLUS Load & Travel Analysis Software, 1 license	€ 637,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
