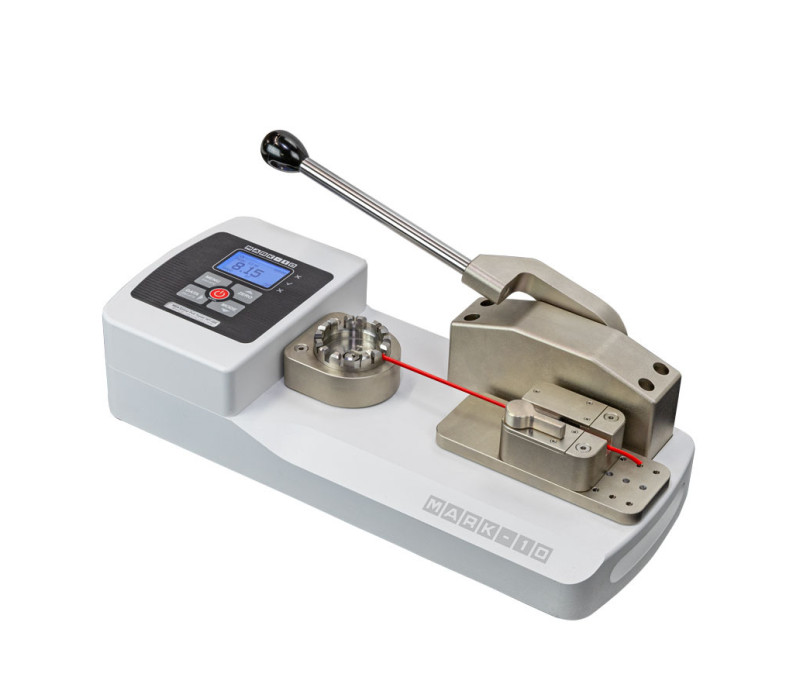

WT-205 Medidor de resistencia de crimpado manual
Nota importante: El modelo WT3-201E ha sido descatalogado y sustituido por el WT-205.

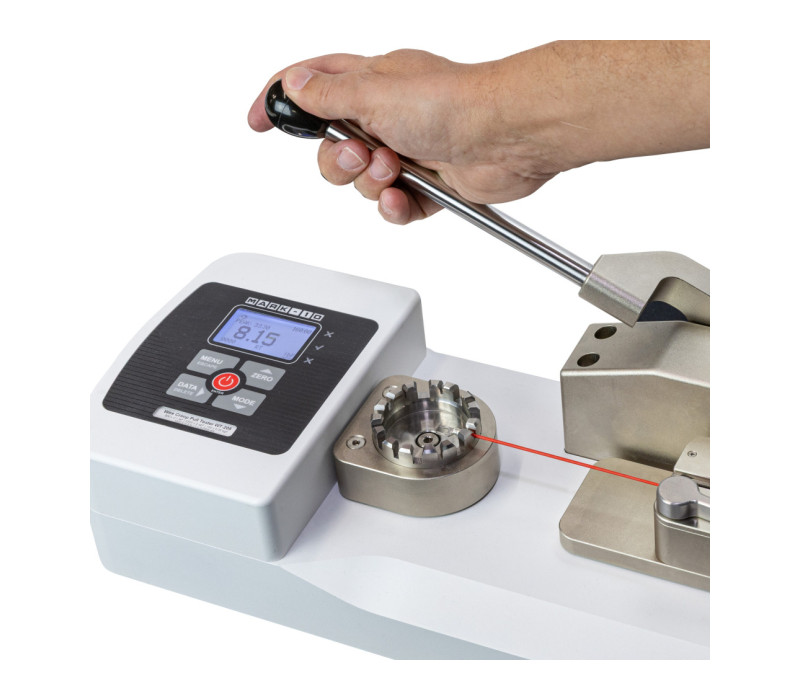

El WT-205 es un medidor de resistencia de crimpado manual – también conocido como tester de tracción de terminales crimpados – diseñado para medir con precisión la fuerza de tracción en terminales de cable, tanto en ensayos destructivos como no destructivos. El mecanismo manual con palanca permite aplicar fuerzas de hasta 200 lbF (1.000 N) y cumple plenamente con las normas UL, ISO, ASTM, SAE y MIL.
Características destacadas:

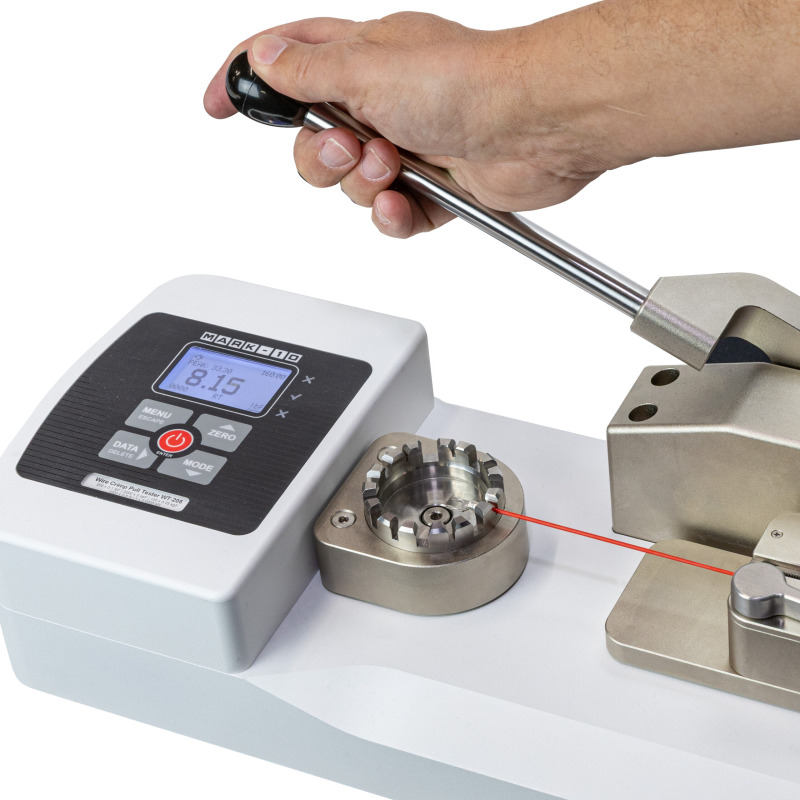

- Alta capacidad: Mide hasta 1.000 N (200 lbF) mediante una palanca manual suave y ergonómica.

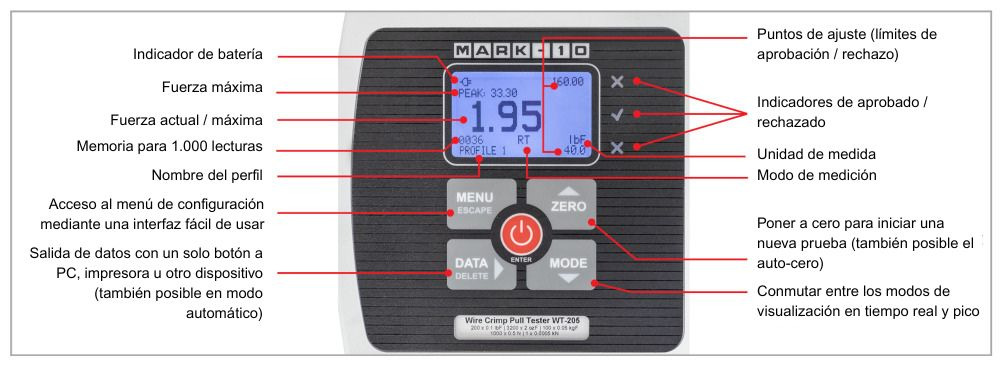

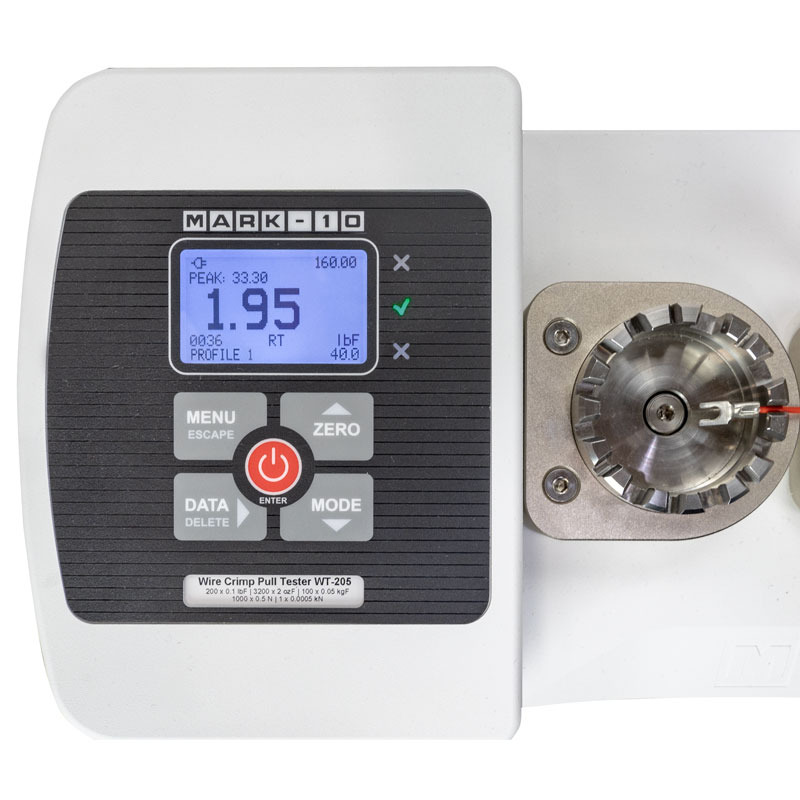

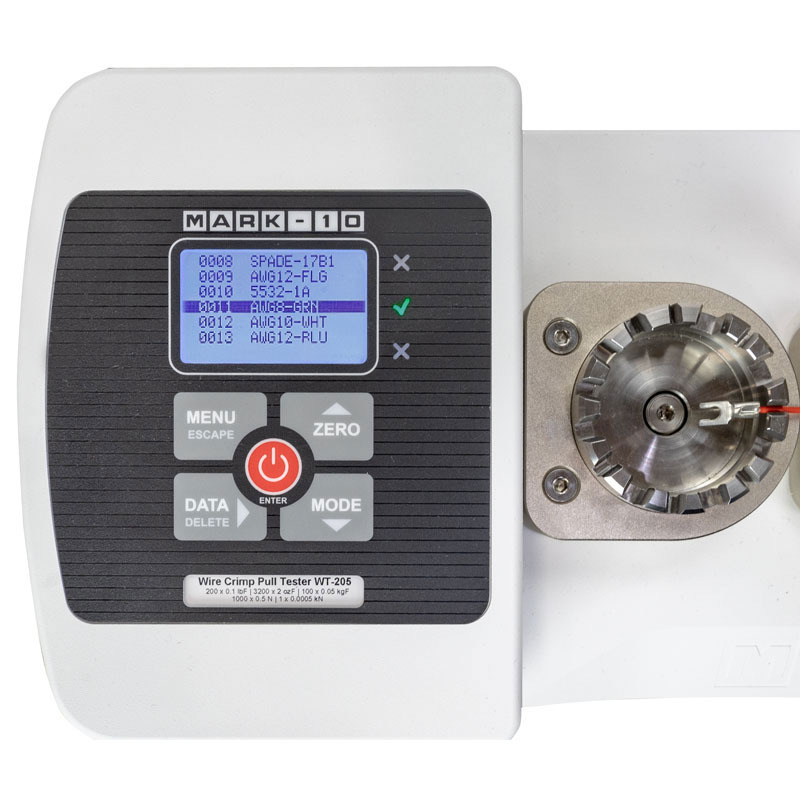

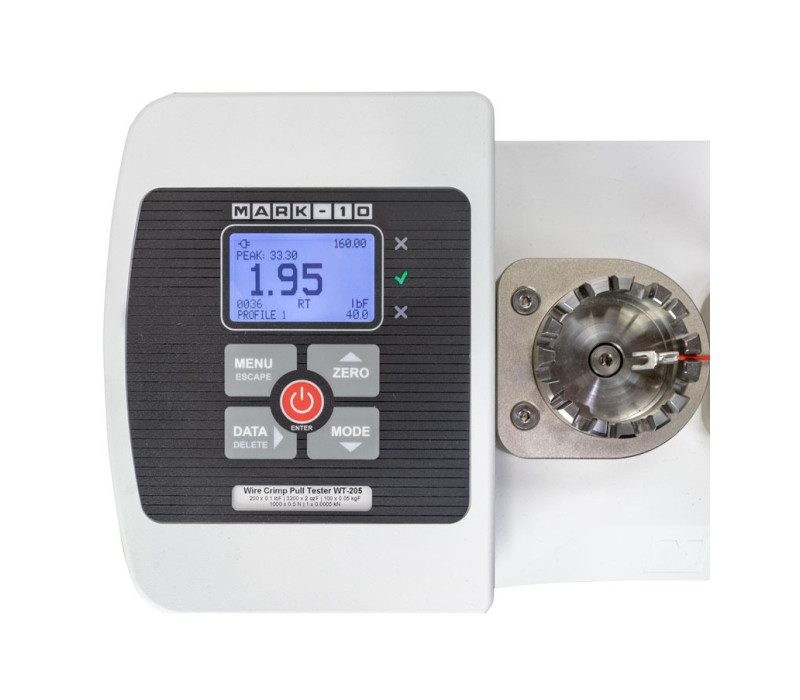

- Pantalla precisa: LCD gráfico retroiluminado que muestra los valores en tiempo real y los picos de fuerza para una lectura clara.

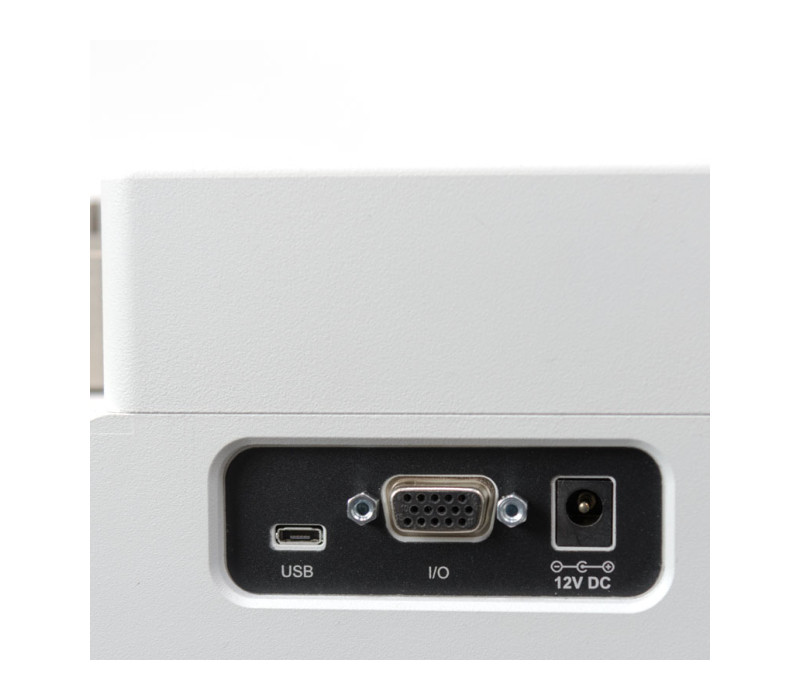

- Salidas versátiles: Incluye puertos USB, RS-232, Mitutoyo (Digimatic) y salida analógica para una integración sencilla de datos.
- Memoria integrada: Almacena hasta 1.000 lecturas con análisis estadístico automático y cálculo de promedios.
- Detección automática de rotura: Detecta la rotura del cable, guarda los valores de pico y se reinicia automáticamente tras cada prueba.

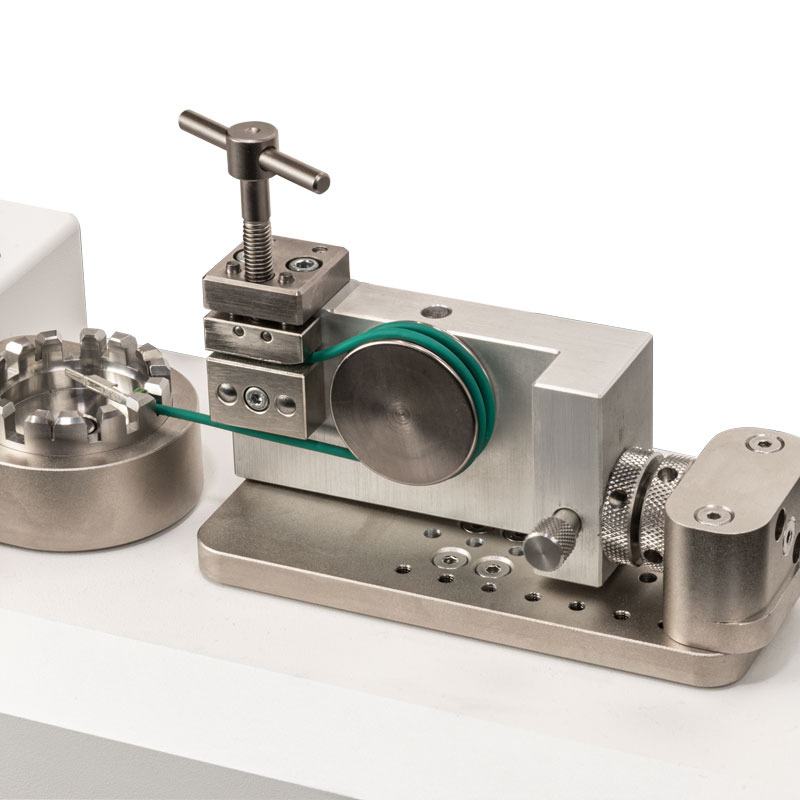

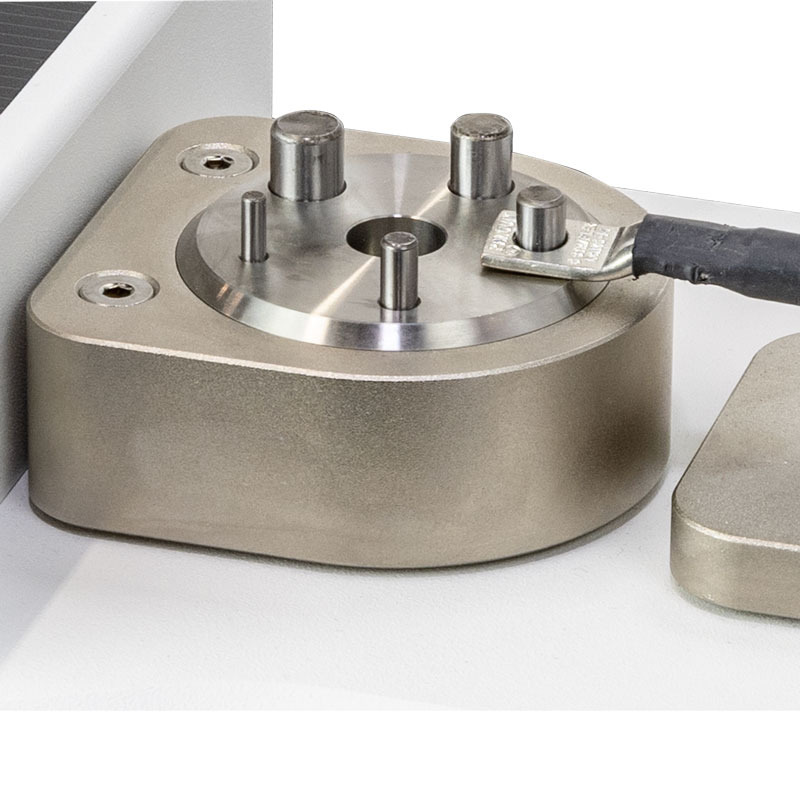

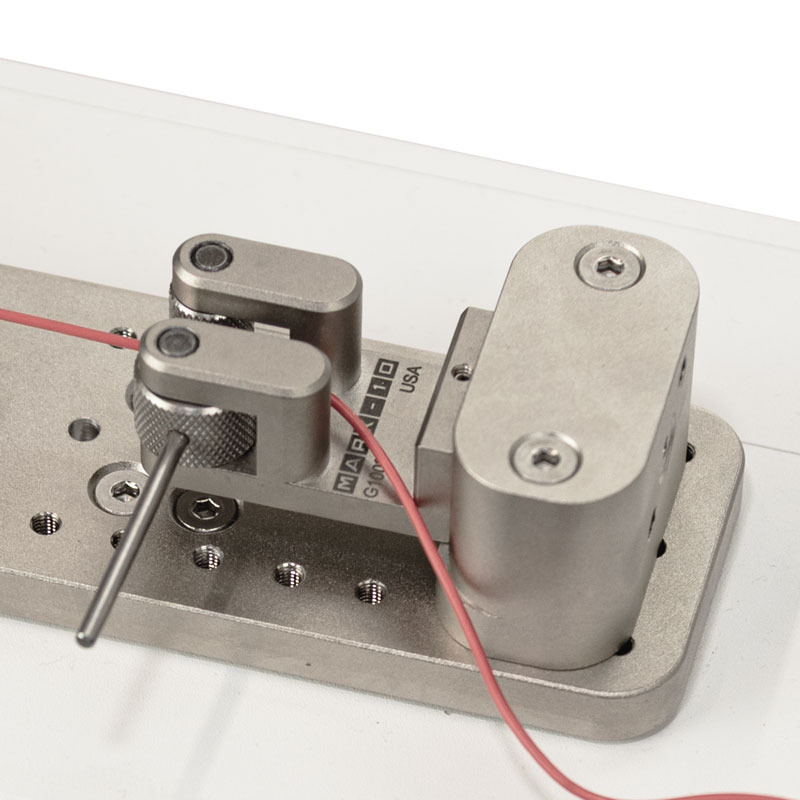

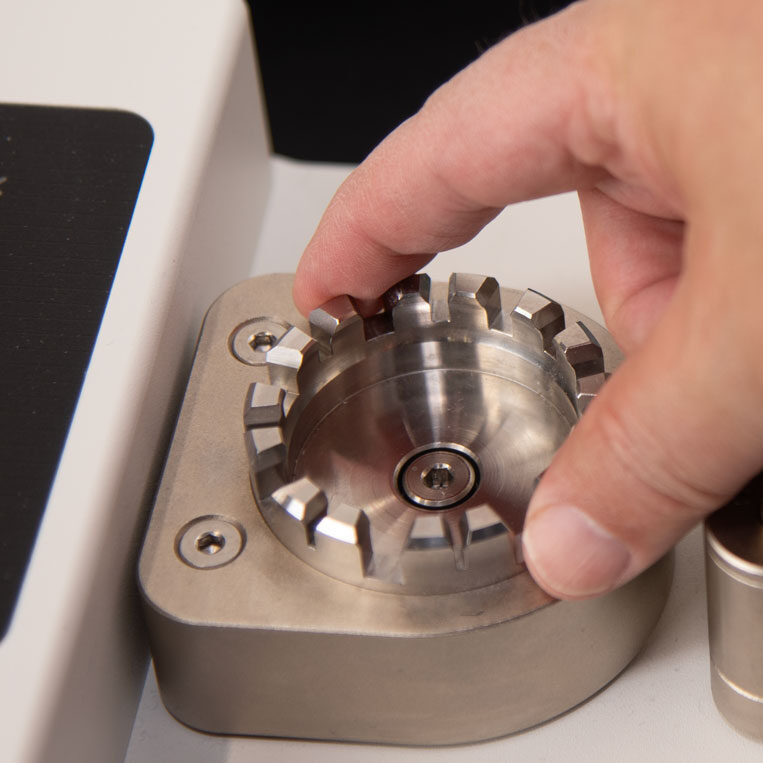

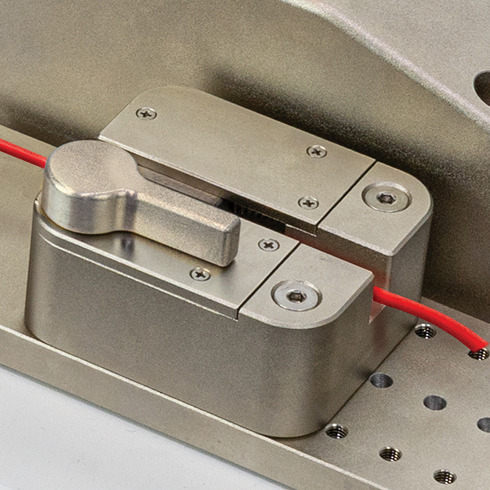

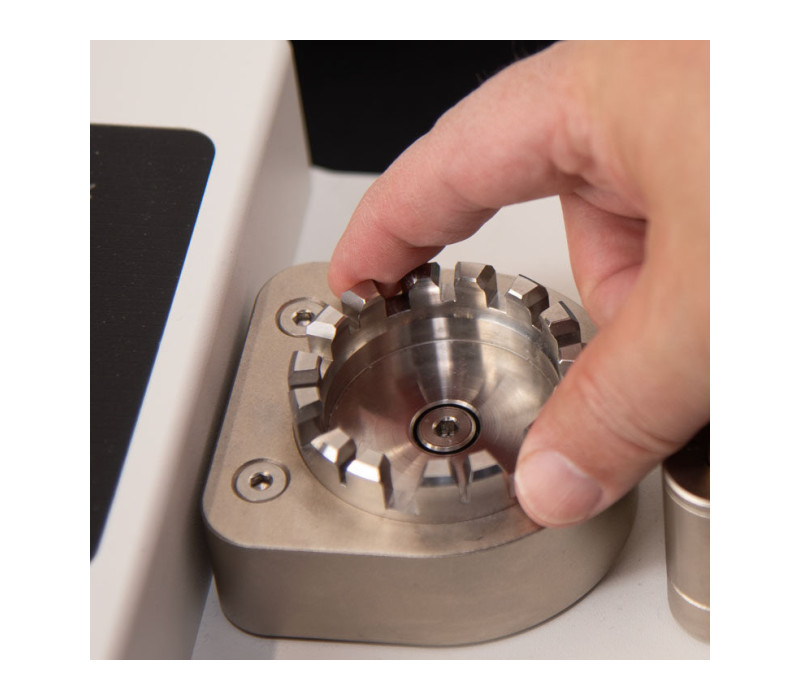

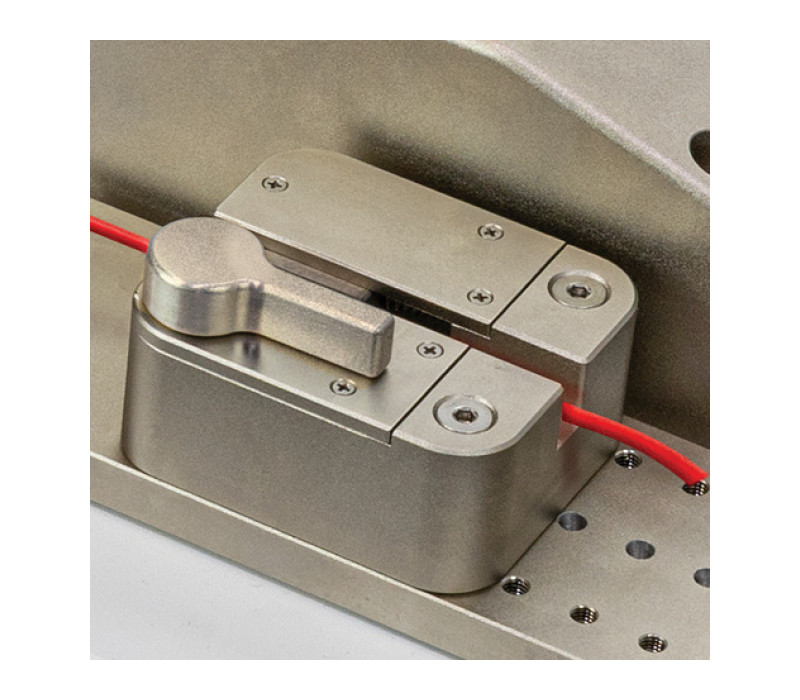

- Soporte ajustable: Incluye una placa ranurada estándar para terminales de hasta 6,3 mm (AWG 3) y una mordaza de cuña autoajustable.
- Configuración personalizable: Límites programables con indicadores LED verde/rojo y alertas acústicas configurables para un control de calidad rápido.
Beneficios clave:
- Cumplimiento normativo: Cumple con UL 486A/B y otros estándares internacionales de ensayo.
- Eficiencia en las pruebas: Reduce el tiempo de ciclo gracias a las funciones automáticas de guardado y reinicio tras cada prueba.
- Portabilidad y adaptabilidad: Diseño compacto y ergonómico apto para pruebas en banco o en campo, con diferentes tamaños de cable e aislamiento.
Contáctenos para más información o para solicitar una cotización personalizada. Nuestro equipo técnico le ayudará a configurar el WT-205 según sus necesidades específicas de ensayo.
Características
- Frecuencia de muestreo: 7.000 Hz para capturar con precisión los valores pico de fuerza.
- Protección por contraseña: Evita modificaciones no autorizadas de los parámetros del ensayo.
- Orificios de montaje: Integrados para fijación segura en banco de pruebas.

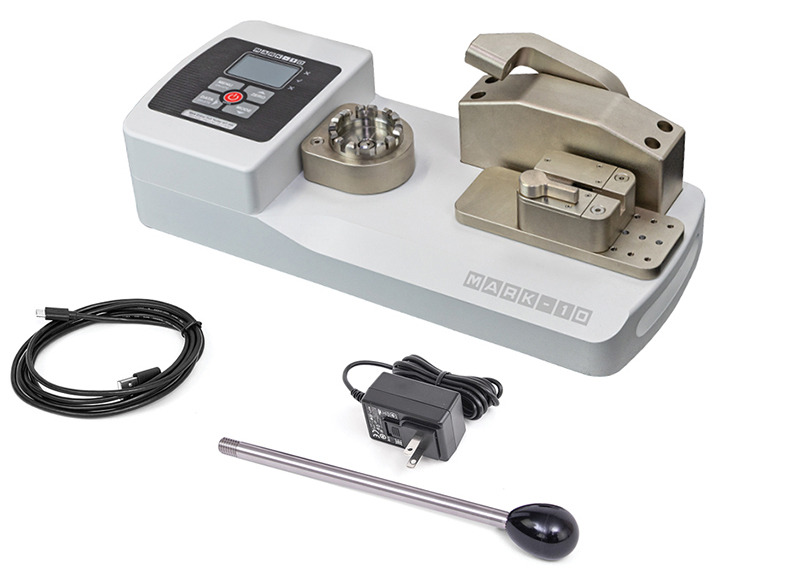

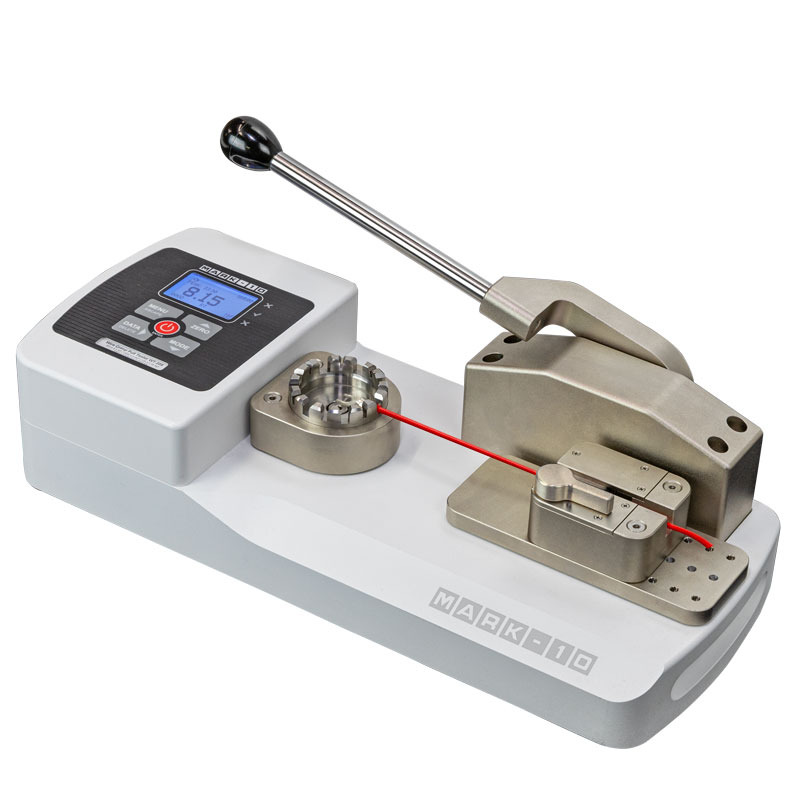

El medidor de resistencia de crimpado WT-205 se entrega tal como se muestra a la izquierda e incluye los siguientes accesorios:
- Palanca desmontable
- Cable USB
- Batería
- Adaptador de corriente
- Certificado de calibración sin datos
| Función | Código | Descripción |
|---|---|---|

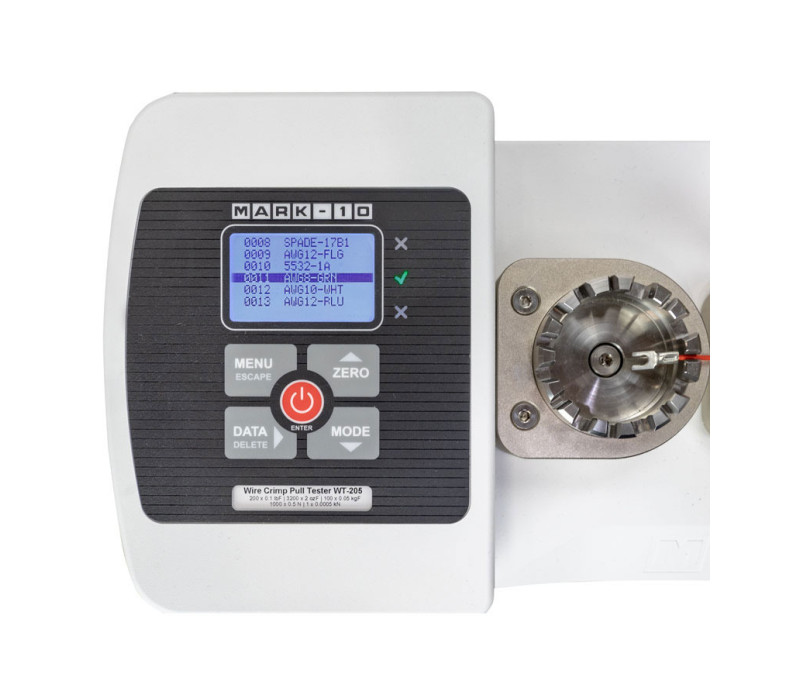

| Perfiles | WF010 | Permite guardar y recuperar conjuntos de parámetros de prueba, como velocidad, límites de aprobación/rechazo, unidades de medida y más. Se pueden almacenar hasta 500 perfiles. |
| Marca de fecha y hora | WF013 | Aplica automáticamente una marca de fecha y hora a cada punto de datos almacenado. |
| Paquete completo de opciones | WFCOMP-205 | Incluye todas las funciones opcionales mencionadas anteriormente. |
Cualquiera de estas funciones opcionales puede adquirirse en el momento del pedido o activarse posteriormente mediante un sencillo proceso de activación por software. El paquete completo de opciones también está disponible, ofreciendo todas las funciones incluidas a un precio reducido. **El medidor se suministra en modo demostración, durante el cual todas las funciones opcionales están activadas durante 160 horas de funcionamiento.** |
||

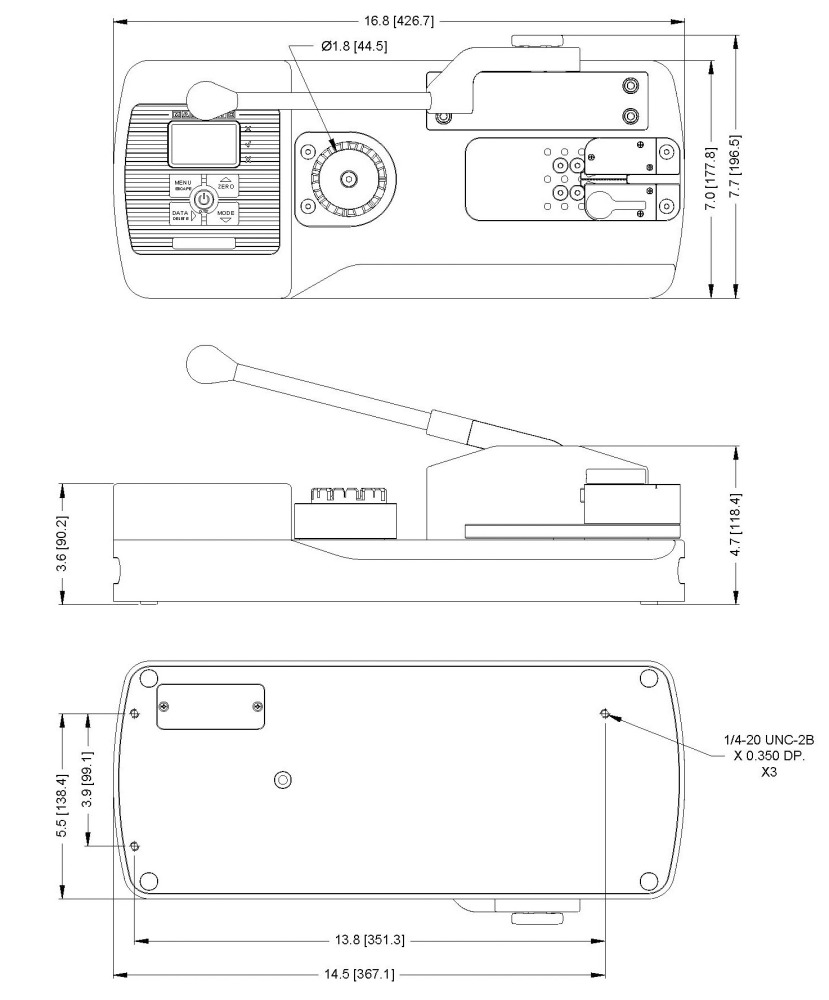

Dimensiones
El WT-205 Manual Crimp Pull Tester presenta un diseño compacto de sobremesa, ideal para entornos de producción y laboratorio. Su carcasa de aluminio robusta garantiza estabilidad durante las pruebas y, al mismo tiempo, mantiene un peso ligero que facilita su traslado.
- Longitud total: 426,7 mm (16,8 in)
- Ancho: 177,8 mm (7,0 in) – 195,6 mm (7,7 in) con la palanca incluida
- Altura: 90,2 mm (3,5 in) – 118,4 mm (4,7 in) según la posición de la palanca
- Dimensiones de la base: 367,1 mm × 138,4 mm (14,5 in × 5,5 in)
- Agujeros de montaje: Tres roscas 1/4-20 UNC-2B × 0,350 in de profundidad
- Peso (aprox.): 6,5 kg (14,3 lb)
Gracias a su formato compacto, el WT-205 puede integrarse fácilmente en estaciones de trabajo o configuraciones portátiles de calibración sin comprometer la precisión ni la ergonomía del operador.
WT-205M Medidor de resistencia de crimpado motorizado
- Compatibilidad con perfiles de prueba: Permite guardar hasta 500 configuraciones de ensayo para diferentes necesidades (función opcional).
- Indicadores visuales y acústicos: Iluminación LED verde/rojo y alarmas configurables para pruebas con límites programados.
Más detalles
Accesorios

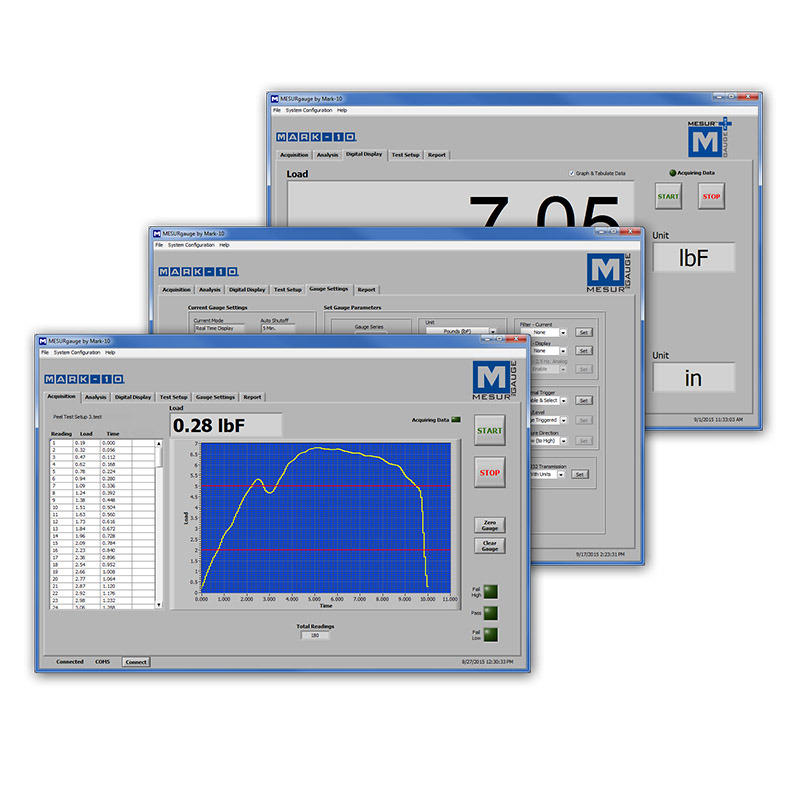

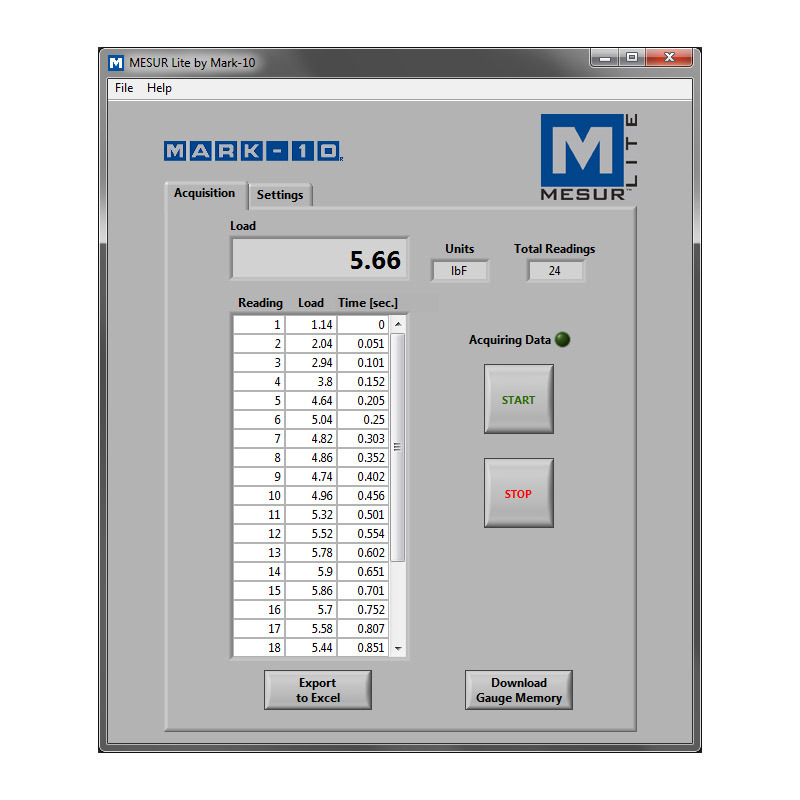

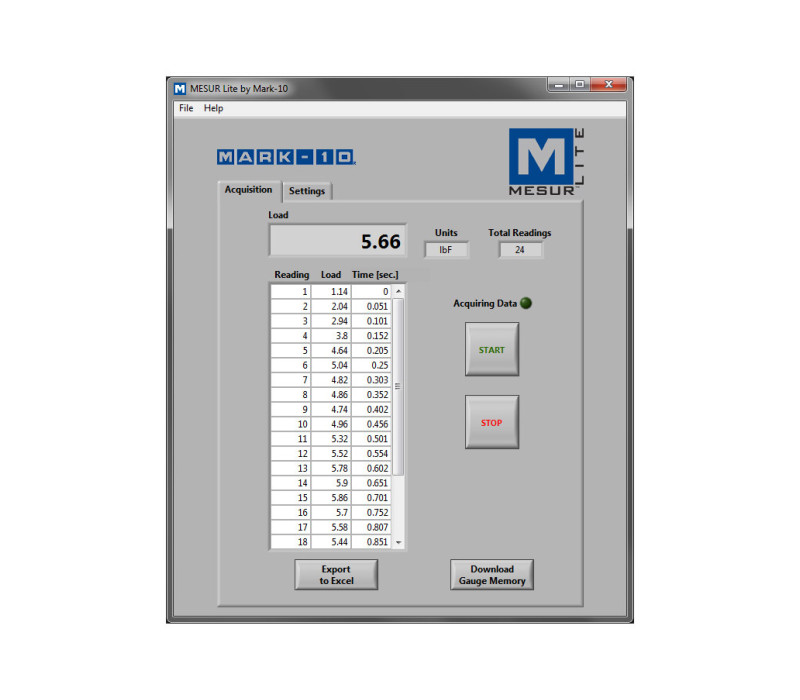

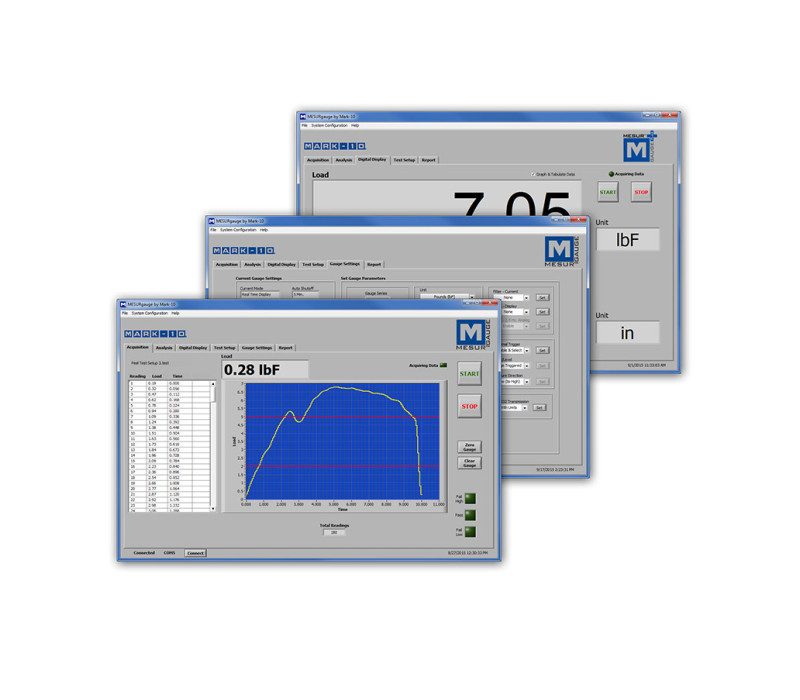

MESURgauge Mesurgauge Software de análisis de cargas y recorridos
- Datos tabulares y gráficos en tiempo real que muestran la carga en función del tiempo o la carga en función del recorrido
- Envía los datos de un medidor de fuerza o torsión y un indicador de recorrido a un PC para su posterior análisis.
- Disparadores de prueba de inicio y parada configurables (tiempo, carga, número de muestras o recorrido)
Más detalles
Especificaciones
| Capacidad x Resolución: | 1000 x 0.5 N 1 x 0.0005 kN 200 x 0.1 lbF 3200 x 2 ozF 100 x 0.05 kgF |
| Precisión: | ±0,2 % de la escala completa |
| Rango de diámetro de cable: | 0,3 - 6,3 mm |
| Longitud mínima de muestra: | 53,3 mm, sin incluir el terminal |
| Elongación máxima de la muestra: | 43,22 mm |
| Alimentación: | Adaptador CA: 100–240 VCA, 50–60 Hz, 0,3 A Batería: NiMH recargable de 8,4 V. El indicador de batería baja aparece cuando el nivel es bajo, y el equipo se apaga automáticamente cuando se alcanza un nivel crítico. |
| Autonomía de la batería: | Con retroiluminación activada: hasta 7 horas de uso continuo Con retroiluminación desactivada: hasta 24 horas de uso continuo |
| Frecuencia de muestreo: | 7000 Hz |

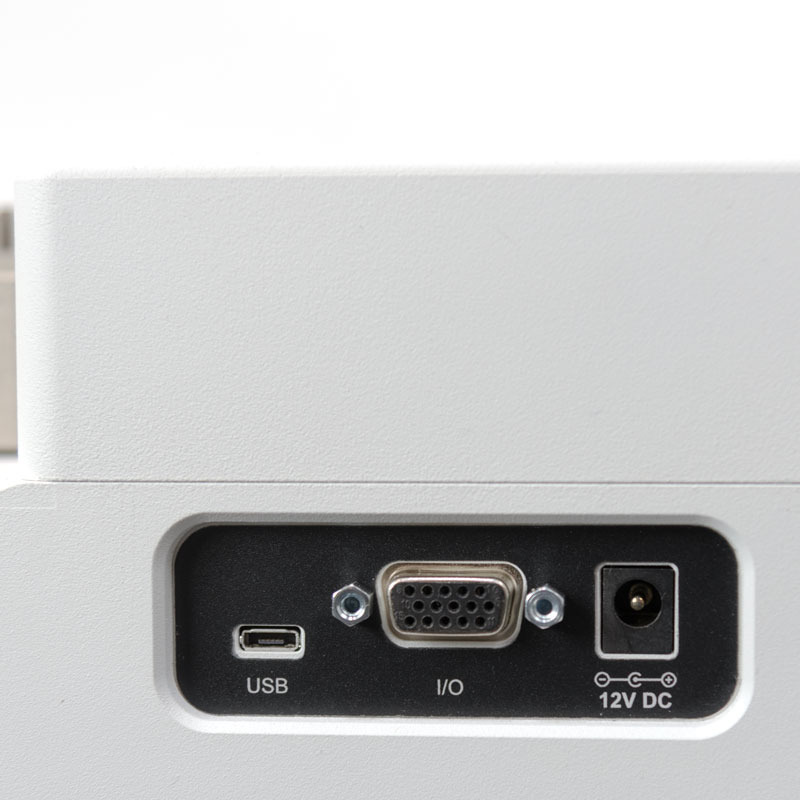

| Salidas: | USB / RS-232: Configurable hasta 115.200 baudios Mitutoyo (Digimatic): Salida BCD en serie compatible con todos los dispositivos compatibles con SPC de Mitutoyo Analógica: ±1 VDC, ±0,25% de la escala completa a carga máxima Puntos de ajuste: Tres líneas de drenaje abierto |
| Capacidad de sobrecarga: | 150 % de la escala completa (el indicador muestra “OVER” a partir del 110 %) |
| Peso: | 7,3 kg |
| Peso de envío: | 11 kg |
| Garantía: | 3 años |
