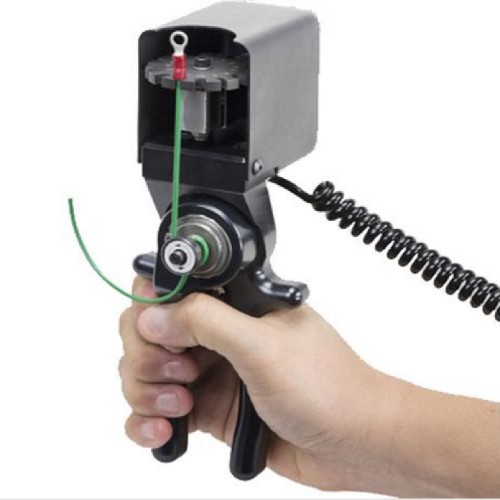

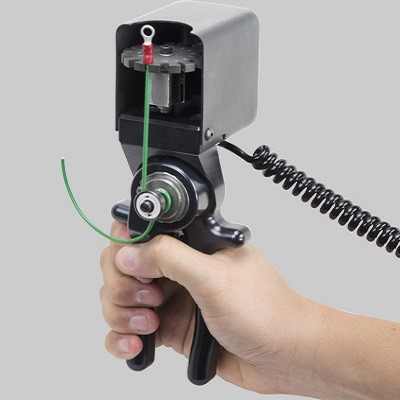

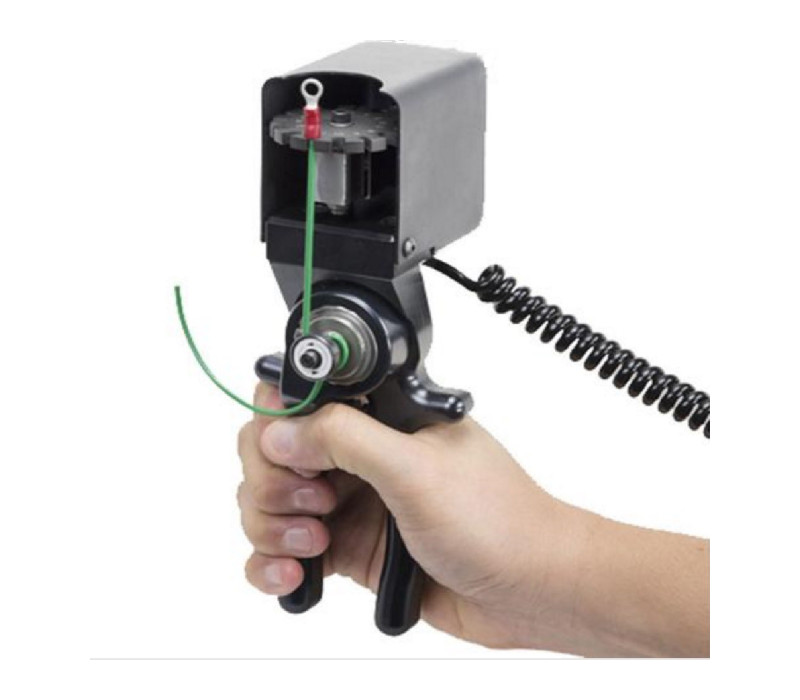

    MR06-200 Sensor manual de tracción de cables

    El comprobador de tracción de cables MR06-200 es un sensor de fuerza diseñado para facilitar la comprobación manual en campo de terminales de cables crimpados.

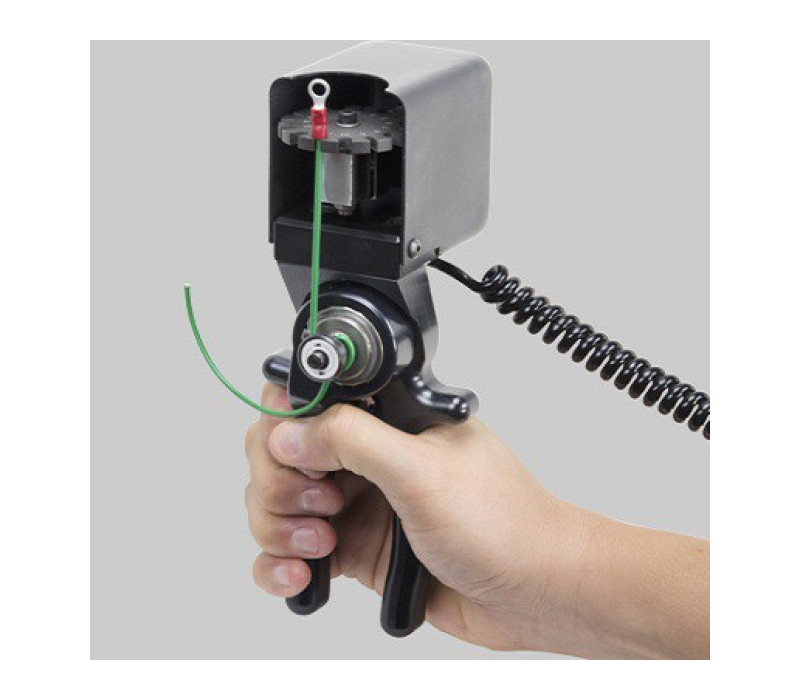

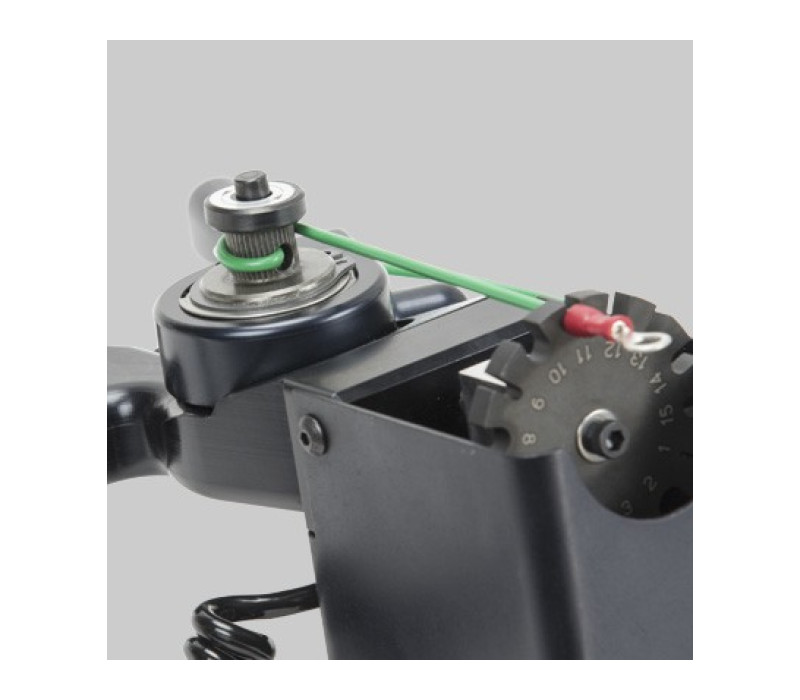

    Este sensor soporta una torreta giratoria con ranuras para cables de 0,8 mm a 6,4 mm y una capacidad de carga de hasta 1000 N / 100 KG. El mecanismo de trinquete facilita la tarea de aplicar una fuerza de tracción de hasta 1000 N sobre la muestra.

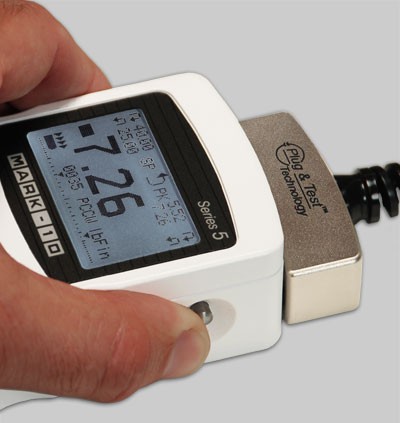

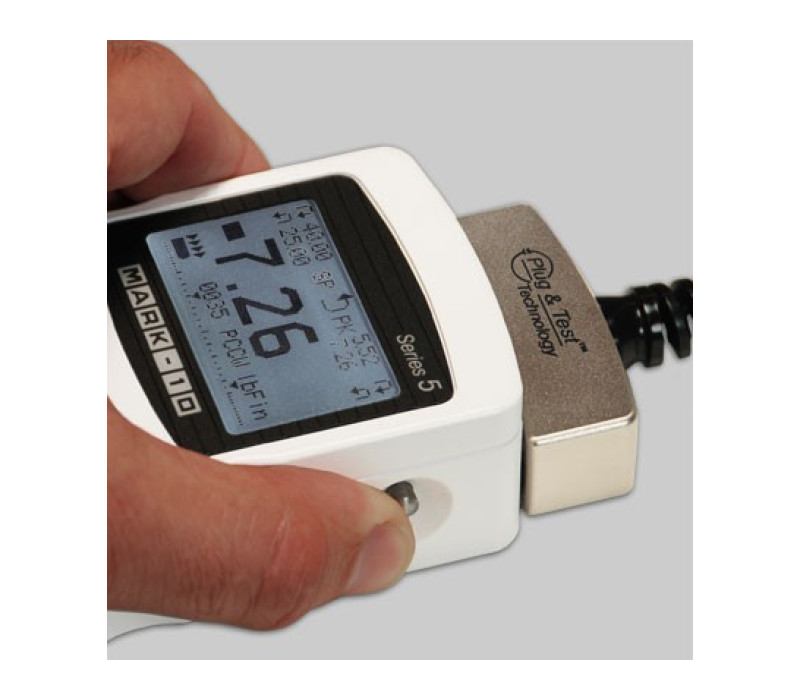

    Este sensor de fuerza está conectado a un indicador Mark-10 mediante un sensor Plug & Test®. Una de las características exclusivas de los sensores Plug & Test® es que tienen su propia placa de circuito impreso que almacena los datos de calibración y configuración.
    Un sensor Plug & Test® puede cambiarse a un indicador diferente sin necesidad de calibrarlo o reconfigurarlo.

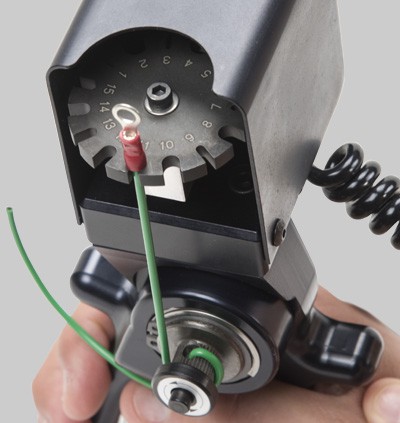

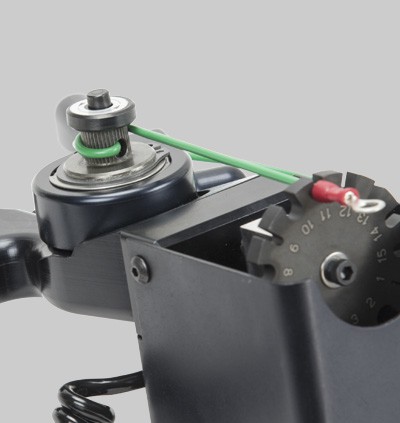

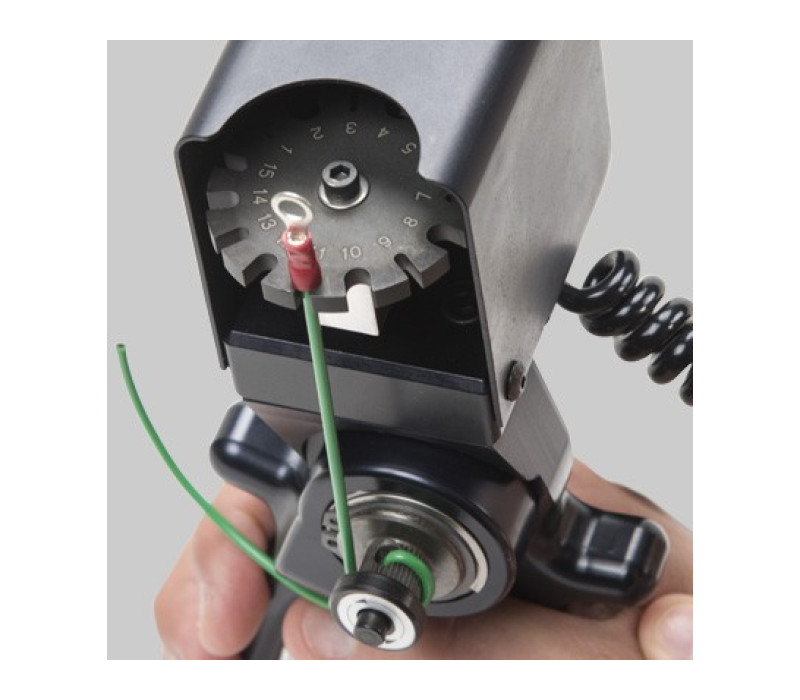

    Una vez conectado y calibrado, el MR06-200 se ajusta girando la empuñadura superior hasta una ranura del tamaño adecuado (tamaños de 0,8 mm a 6,3 mm) y pulsando el botón del árbol de levas situado en el mecanismo tensor. Introduzca el extremo de la muestra de alambre en el orificio situado en el árbol de levas. Después de soltar el botón del árbol de levas, el cable se enrolla al menos una vuelta completa en el sentido de las agujas del reloj alrededor del árbol de levas, tras lo cual se inserta el terminal en la ranura. El sensor ya está listo para comenzar las pruebas.

    Como el MR06-200 es un sensor que necesita ser conectado a un indicador de la Serie-7i, Serie-5i o Serie-3i (no incluido) para mostrar los valores de fuerza medidos.

    Estaremos encantados de ayudarle a encontrar la configuración más adecuada a sus necesidades. Póngase en contacto con nosotros para obtener más información.

    € 2.169,00
    Pedir ahora
    • Asas ergonómicas y cómodo mecanismo tensor
    • Miembro de la familia Plug & Test® de sensores e indicadores intercambiables
    • Compatible con los indicadores digitales de las series 7i, 5i y 3i
    • Mide las fuerzas de tracción
    • Se incluye certificado de calibrado con datos conforme a las normas NIST. Si el sensor se pide con un indicador, se puede proporcionar un certificado para el conjunto (indicador + sensor) previa solicitud, sin cargo adicional.
    • Garantía: 3 Años
    Contenido del envío

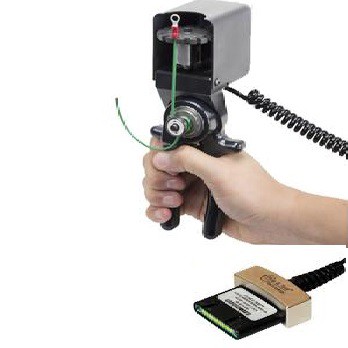

    Los sensores de tracción por engaste de cable de la serie R06 se envían como una unidad completa con sensor Plug & Test®.



    Precisión±0.5% en toda la escala
    Sobrecarga de seguridad150% del fondo de escala (el indicador muestra "OVER" a partir del 110%)
    Temperatura de funcionamiento4 a 38° C
    Duración mínima de la muestra180 mm, excluyendo la terminación
    Gama de calibres de cableAWG 20 - AWG 3 (0,8 - 6,4 mm)
    Anchura de las ranuras fijación estándar0,8 - 1,3 - 1,5 - 2,0 - 2,3 - 2,8 - 3,3- 3,6 - 4,1 - 4,3 - 4,8 - 5,1 - 5,6 - 6,1 - 6,4 mm
    Peso 1,2 Kg
    Garantía3 Años

    Pedir ahora

    Productos
    Artículo Producto Precio  Cantidad Acción
    135649MR06-200 - Force sensor, wire crimp pull testing - 1000 N € 2.169,00
    Accesorios
    Artículo Producto Precio  Cantidad Acción
    133297M3I-Series 3I Torque/Force Indicator € 678,00
    133296M5I-Series 5I Advanced Torque/Force Indicator € 979,00
    134266M7I-Series 7I Advanced Torque/Force Indicator € 1.662,00

    Todos los precios mostrados excluyen el IVA y los gastos de envío.
    Disponibilidad:
    Disponible: 1 - 3 días ,
    Plazo de entrega: 1 - 3 semanas. ,
    Solicitud de pedido especial
