LS-18-LED Estroboscopio lineal de montaje fijo

LS-18-LED Estroboscopio lineal de montaje fijo

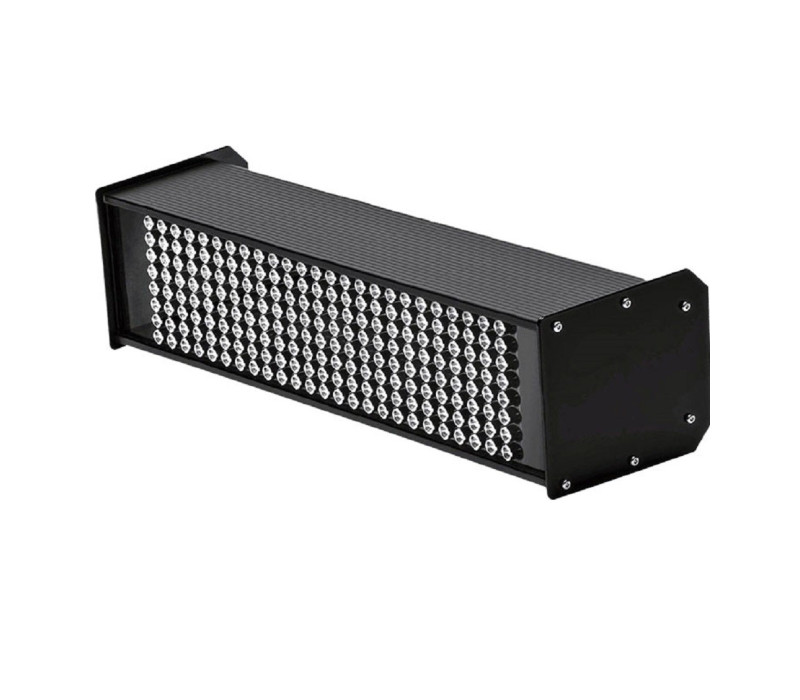

La luz estroboscópica lineal CHECK-LINE modelo LS-18-LED está diseñada para montaje fijo en una amplia variedad de maquinaria y para diversas tareas de inspección visual. Utiliza 200 LED de alto rendimiento dispuestos en una matriz de 25 x 8 para producir una imagen brillante y nítida con una distribución uniforme de la luz para anchos de banda de hasta 20" (500 mm) y superiores. Para una cobertura más amplia, se pueden combinar dos (2) o más estroboscopios en una disposición maestro/esclavo utilizando un cable de interconexión para transferir la señal de disparo de uno a otro para una sincronización perfecta.

El LS-18-LED utiliza los últimos LEDs de alto rendimiento de la industria para proporcionar un uso de por vida, sin necesidad de sustitución. Su funcionamiento silencioso y su excelente intensidad y uniformidad de la luz hacen que este estroboscopio lineal sea adecuado para su uso en los entornos de producción más exigentes y para una amplia gama de funciones de medición, observación e inspección. Entre las aplicaciones típicas se incluyen las de las industrias de impresión, procesamiento de acero e impresión de etiquetas.

El brillo y la nitidez de imagen ajustables permiten al usuario optimizar el estroboscopio en función de las condiciones de iluminación ambiental, la velocidad de destello, el tamaño de la imagen y otros parámetros de funcionamiento, lo que permite al usuario encontrar el mejor equilibrio entre intensidad luminosa y nitidez de imagen para cada aplicación.

El LS-18-LED está equipado con la capacidad de ser controlado desde dos entradas separadas con un interruptor basculante para seleccionar entre las dos. La velocidad del flash se puede controlar externamente desde un sensor o desde un controlador de máquina, o desde una variedad de accesorios de control opcionales que se detallan a continuación.

Módulo de control de flash LS-FCM: Una unidad sencilla y económica para controlar la frecuencia del flash. Basta con insertar esta pequeña unidad de control en una de las dos entradas del reverso del estrobo.

LS-SCU Controlador del estrobo: Para ajustar la frecuencia del flash, el desplazamiento de fase, el tiempo de retardo y el divisor de disparo. Esta unidad se conecta al estroboscopio por cable y proporciona la comodidad del control remoto si el estroboscopio está fuera de la línea de visión o del alcance de los operadores.

Solicitar precio >>

Distribución de luz extremadamente brillante y uniforme para anchos de banda de hasta 20" (500 mm) y superiores.
Intensidad luminosa de 9000 Lux pico de 200 LEDs

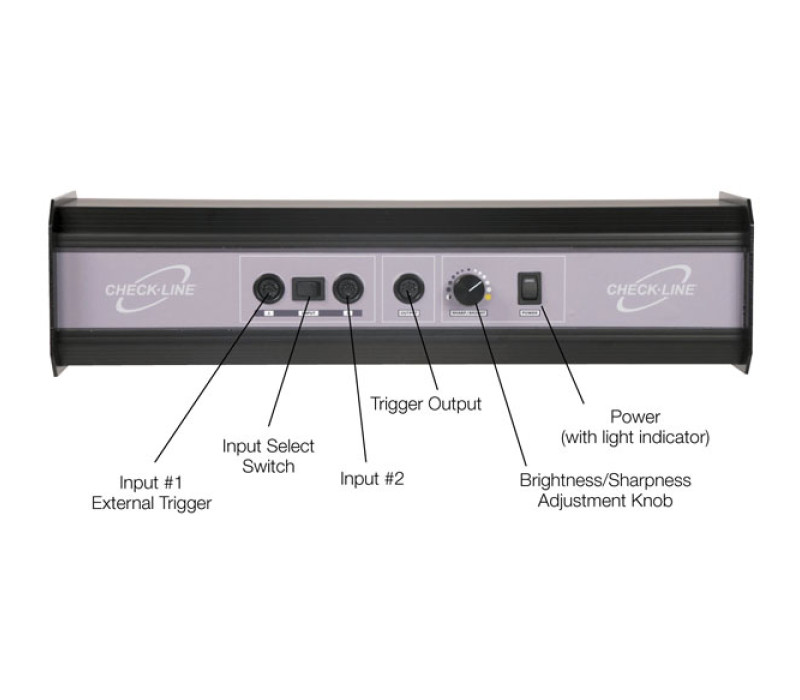

Las conexiones incluyen dos entradas de disparo y una salida de disparo. La alimentación puede conectarse en cualquiera de estas tres ubicaciones.
Los LED duran toda la vida y nunca hay que cambiarlos.
Se alimenta con 24 V CC. Existe una fuente de alimentación universal CA-CC opcional.
Para anchos de banda superiores a 20" (500mm), se pueden conectar dos o más estrobos en paralelo utilizando el LS-CABLE-T. Cada estrobo requeriría su propia fuente de alimentación.

Potencia luminosa (LUX) vs Distancia

Light Output (LUX) vs Distance

Resumen de modelos de estroboscopios LED

Modelo	LEDs	Tamaño del conjunto	Brillo (pico)	Anchura de la carcasa
LS-5-LED	80	10 x 8	6000 Lux	150 mm (6 inch)
LS-9-LED	120	15 x 8	7500 Lux	230 mm (9 inch)
LS-9-LED-WB	120	5 x 8 (3x)	7500 Lux	440 mm (17 inch)
LS-18-LED	200	25 x 8	9000 Lux	440 mm (17 inch)

LEDs	200 en un conjunto de 25 x 8
Intervalo de frecuencias	0...120.000 FPM (destellos por minuto) (LS-5-AC-WORLD)
Entrada de activación externa	3…30 V máx. 5 mA Optoacoplador sin potencial DIN 41524 conector estándar de 5 polos Salida = Uin, máx. 200 mA entrada de disparo conmutable.
Energía necesaria	24 VDC (+/-10%) / 40 W DIN 41524 5-clavija estándar Fuente de alimentación universal disponible opcionalmente (LS-5-AC-WORLD)
Salida de activación	para conexión al 2º Estroboscopio (secundario))
Intensidad de la iluminación	9.000 Lux (a 12"/30 cm)
Intensidad de luz/nitidez	Ajustable con mando giratorio
Intensidad de iluminación flash único	1.2 Mega-Lux / 12" / 30cm
Zona de iluminación	12 x >20" (30 x >50cm)
Color del flash	5000...8.300 K, aprox.
Material	Aluminio
Dimensiones	440 x 130 x 112 mm / 17.3 x 5.1 x 4.4
Peso	2.1 kg
Temperatura ambiental	0°...40°C (32°...114°F)
Temperatura de conservación	-25°C...70°C (-10°...125°F)
Humedad	Máximo 95% sin condensación
Certificado	EN conformidad CE

Productos

Artículo	Producto
133166	LS-18-LED Linear LED Stroboscope with 200 LEDs (without power supply)
130696	LS-SCU Remote Control Unit & Connection cable with LS-DIN at both ends (1,5 mtr)

Accesorios

Artículo	Producto
134042	LS-CABLE-T Cable for connection to 2nd Strobe transferring ONLY trigger signal from primary to slave
130700	LS-DIN 5 Pin DIN Connector
133601	LS-AC-WORLD-90VA Universal Power Supply for LS-18-LED or LS-9-12000
133170	LS-FCM Flash Control Module for manual adjustment of flash rate
130268	SAS-DT300 Flexible swing arm for DT-311A/315A stroboscope
131143	LS-GAPSENSOR for triggering strobe on gaps between labels
132205	LS-REGSENSOR for triggering strobe on registration marks on printed piece
131288	DT-TRI-HD Mini Tripod
130231	Leica Tripod TRI100
