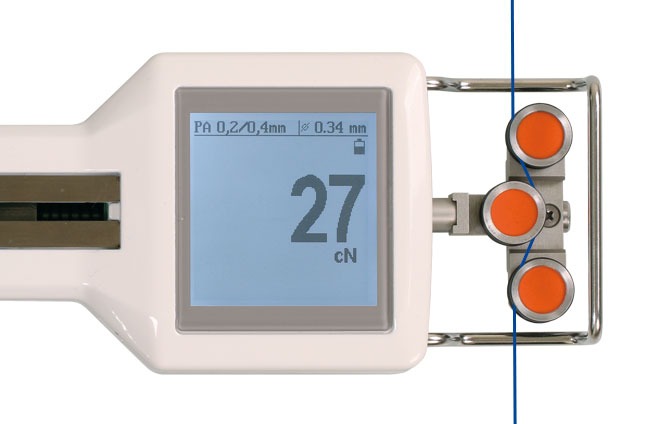

Medidor de tensión digital con pantalla TFT a color DTS

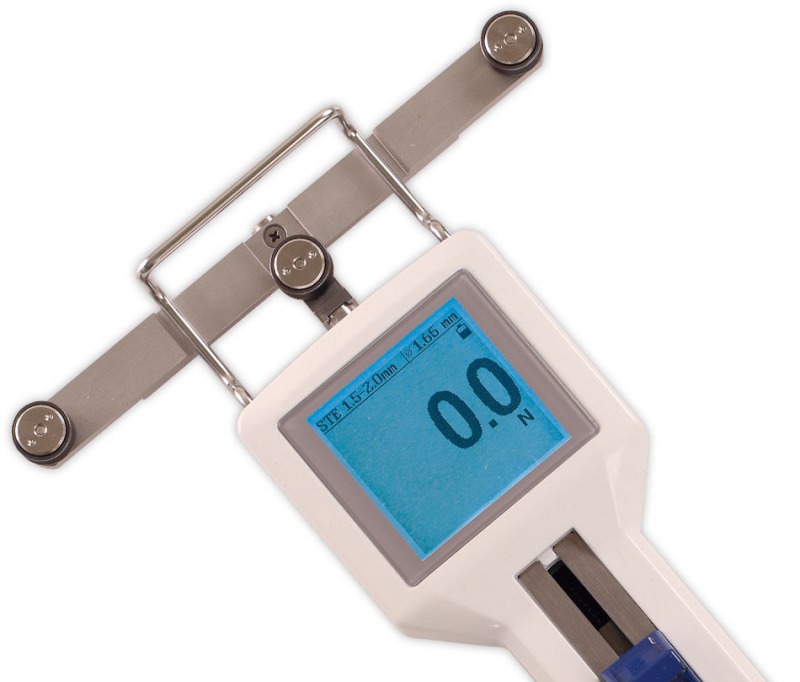

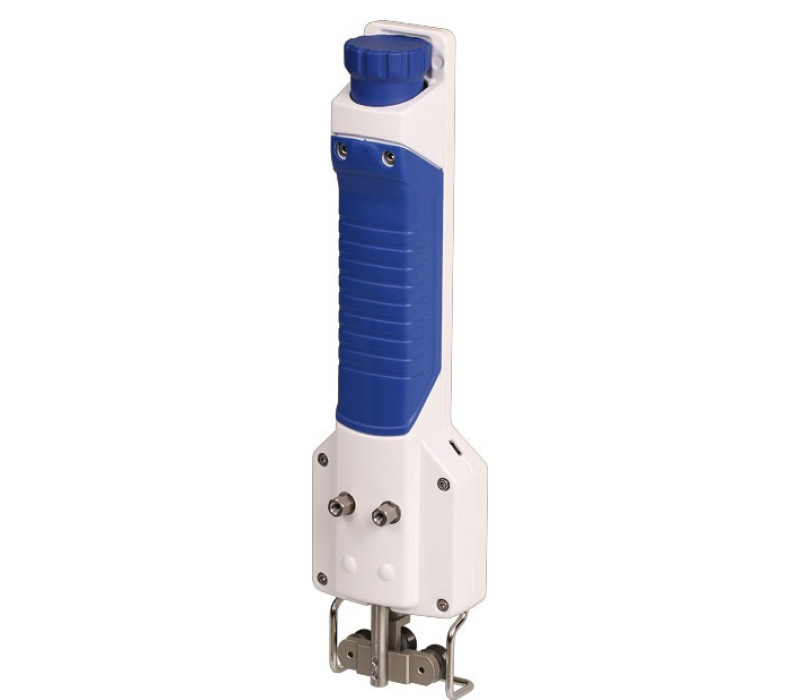

Parte posterior

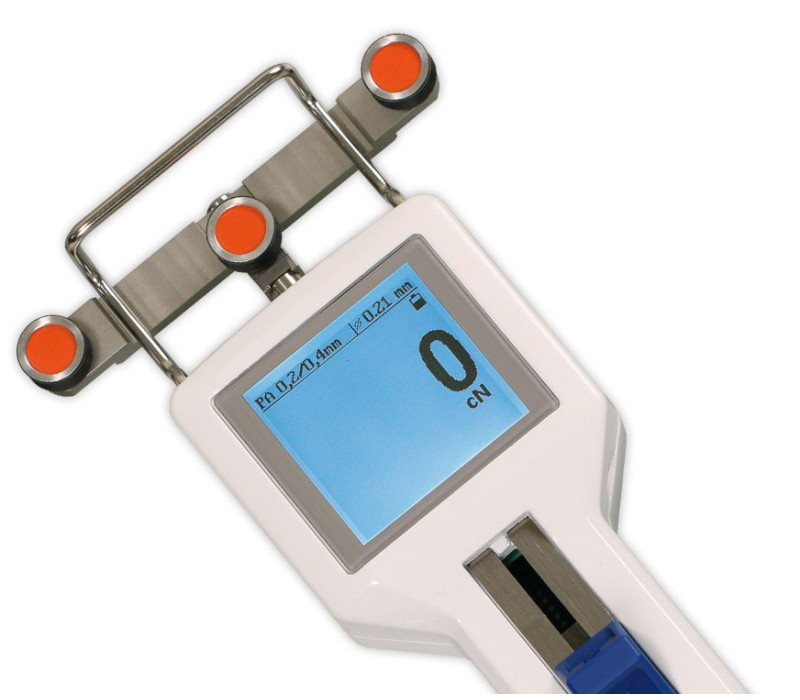

DTS-10K con un cabezal de medición de 116 mm

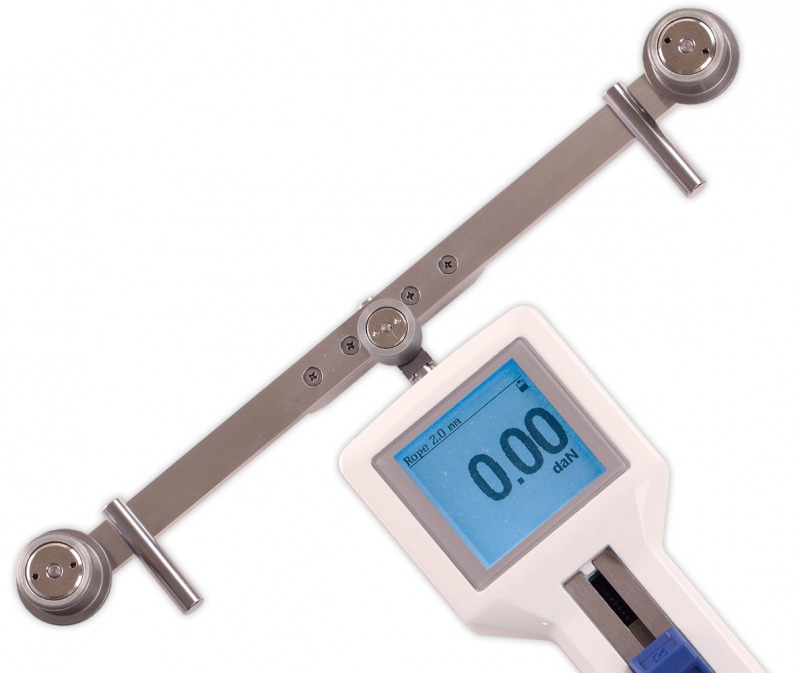

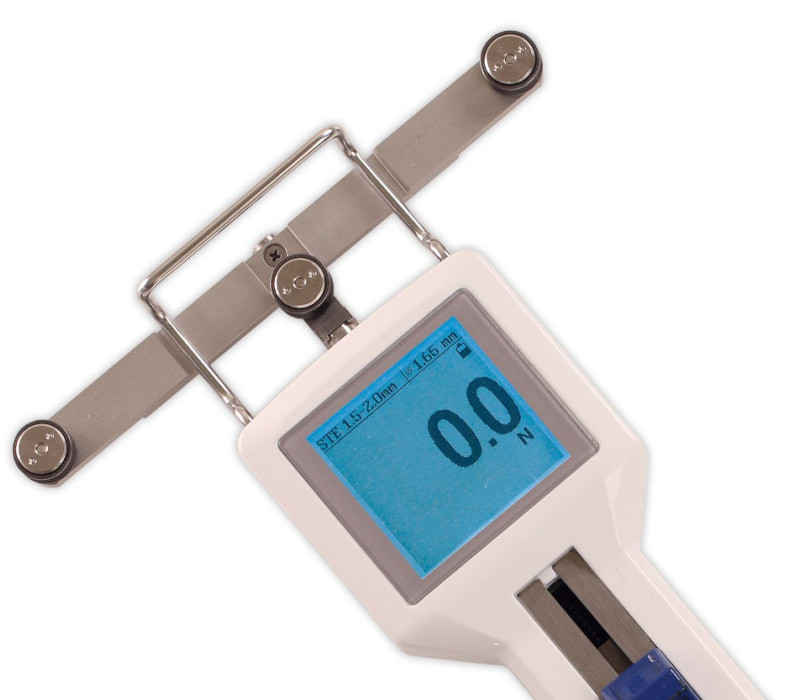

DTS-20K con un cabezal de medición de 166 mm

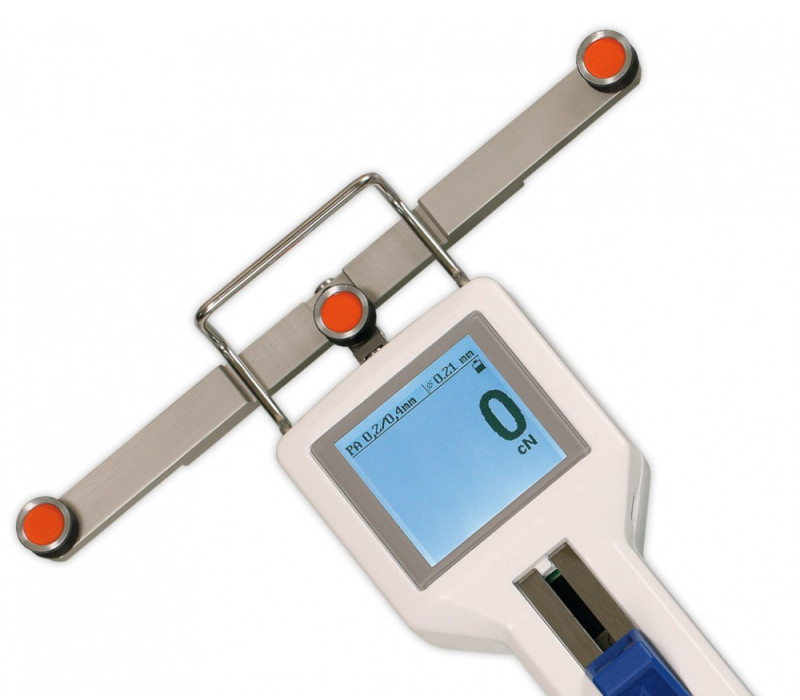

DTS-30K con un cabezal de medición de 216 mm

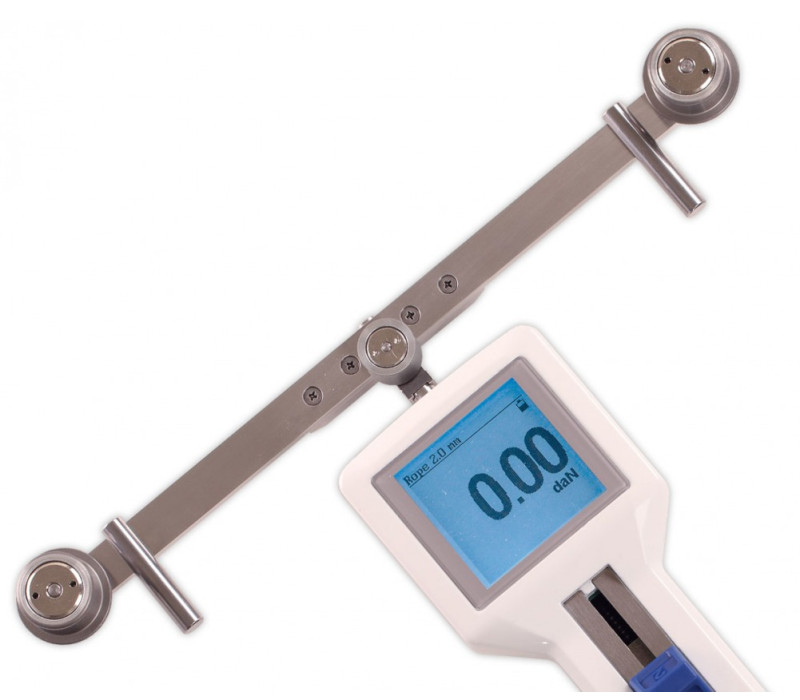

DTS-60K-V1 con un cabezal de medición de 280 mm

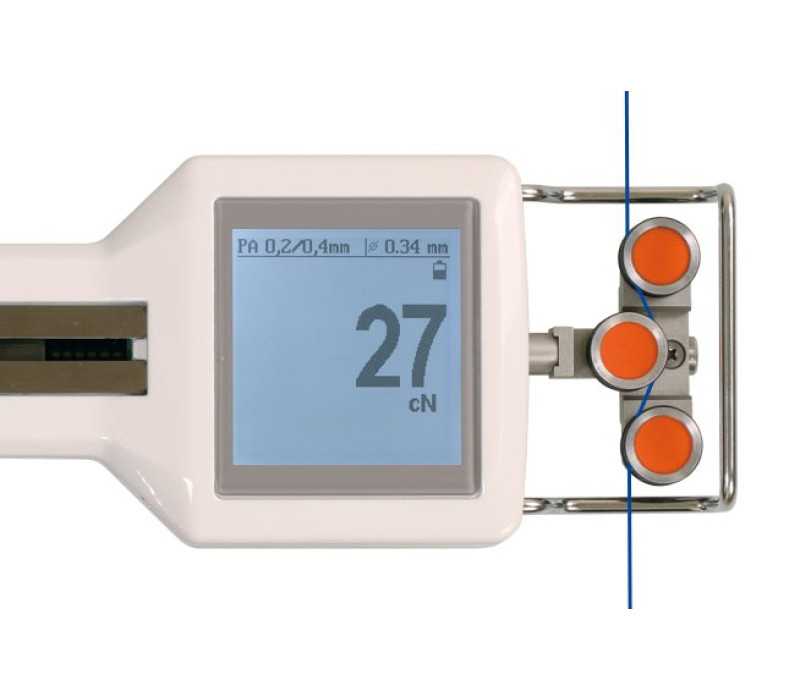

Pantalla DTS con giro de 90º

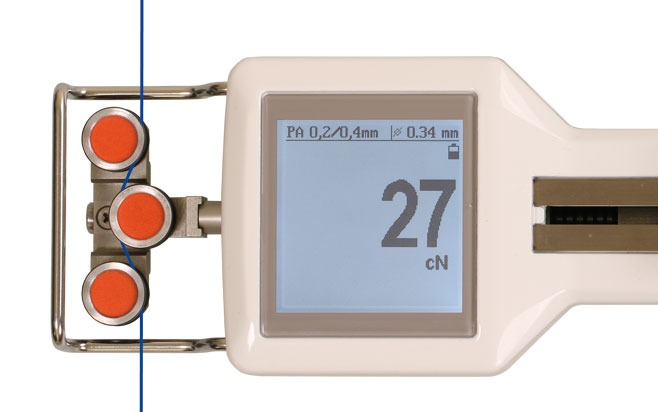

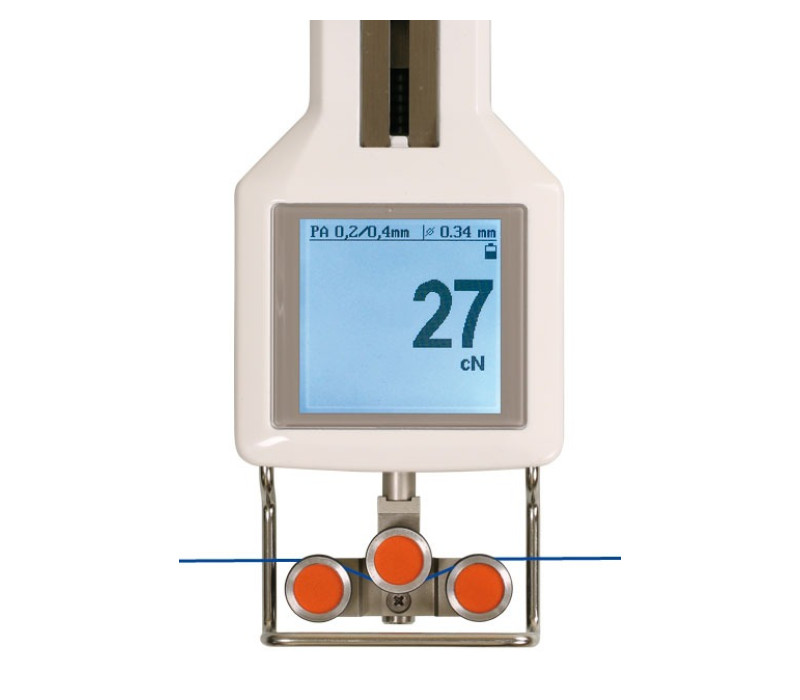

Pantalla DTS con giro de 180º

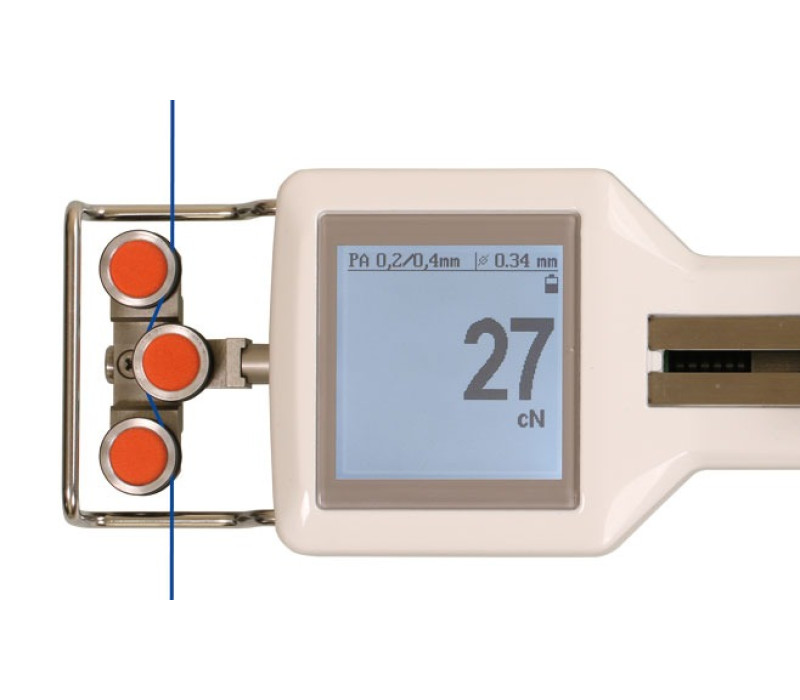

Pantalla DTS con giro de 270º

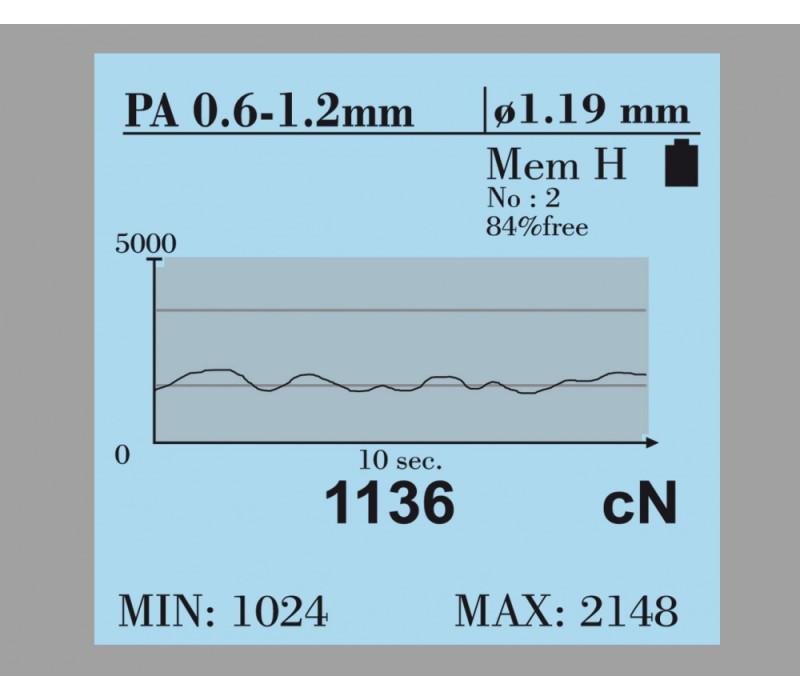

Numérico y diagrama X-Y

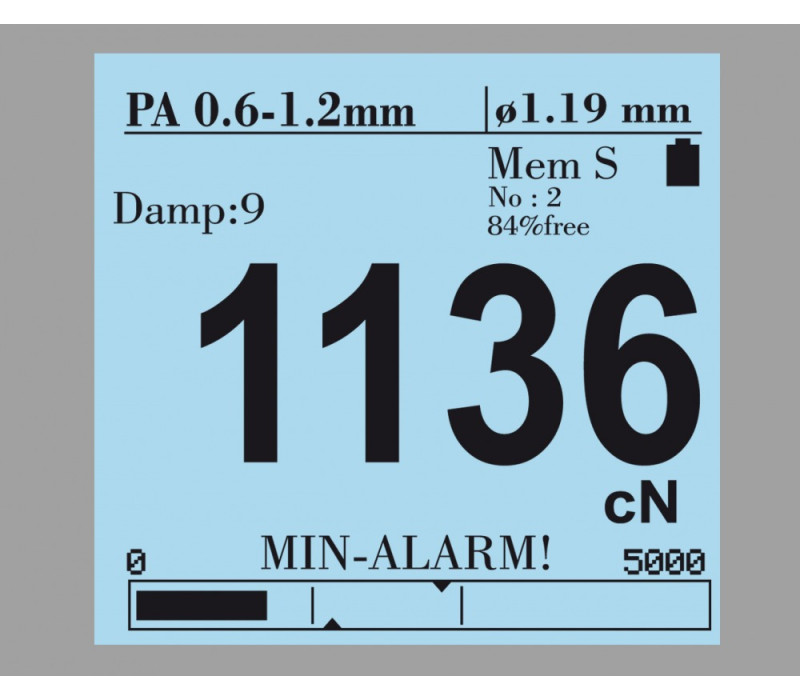

Pantalla numérica

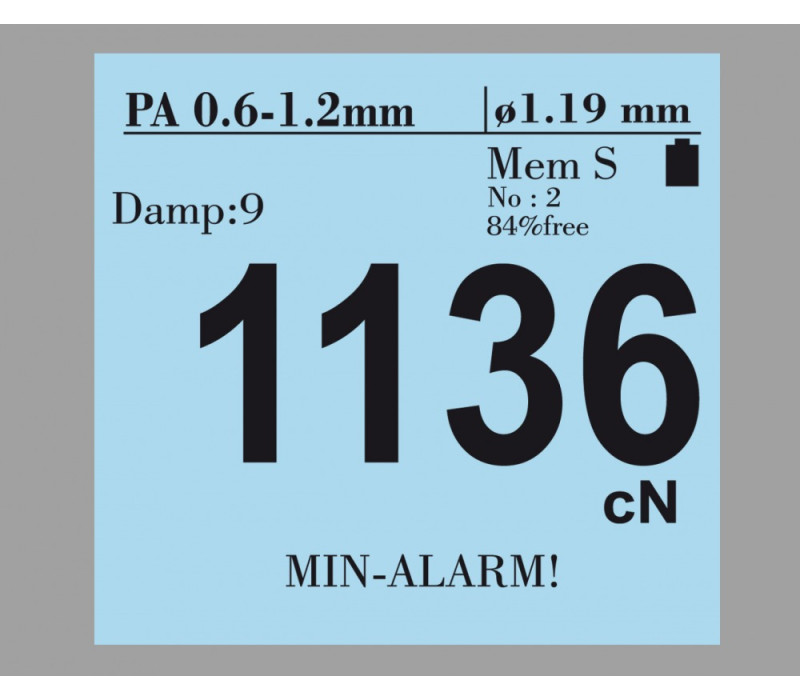

Pantalla numérica, con gráfico con marcadores de consigna

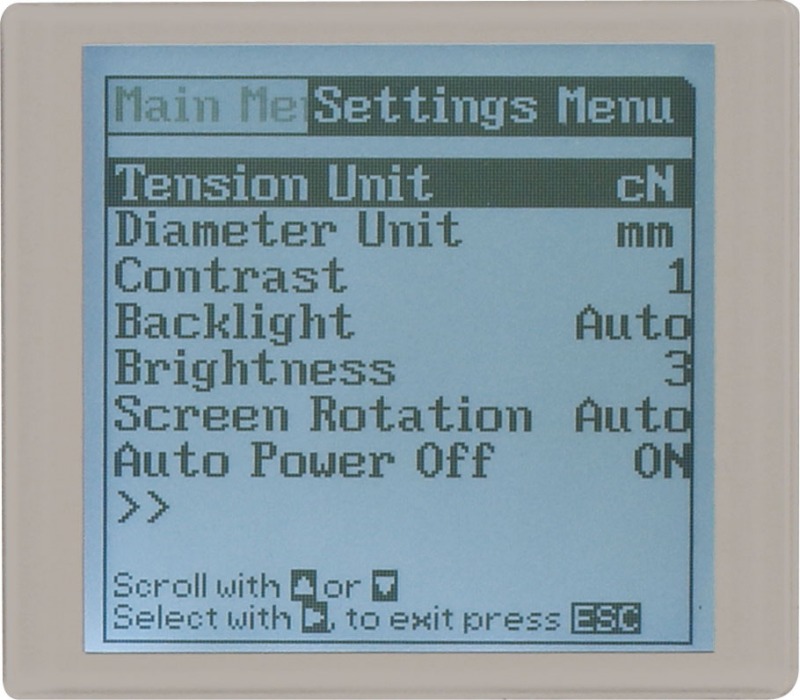

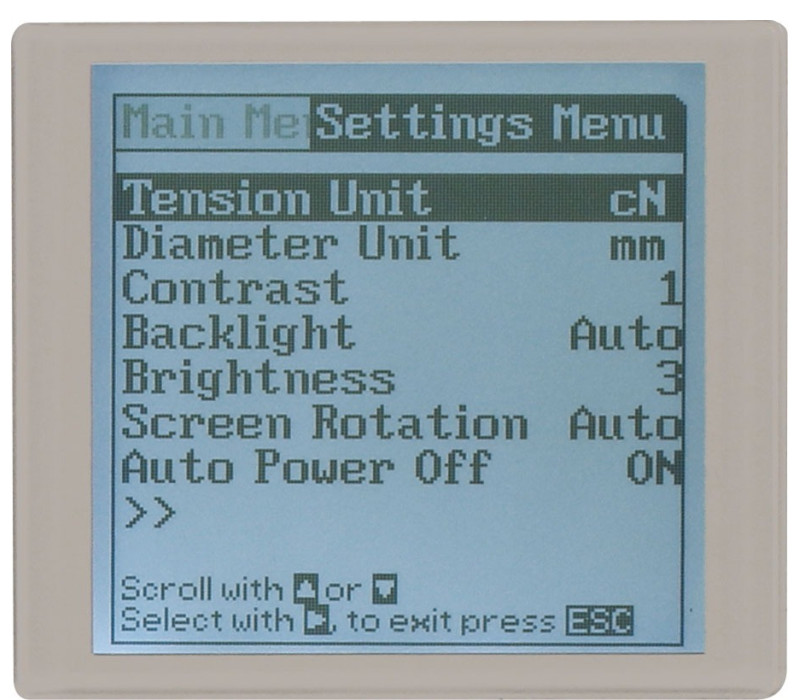

Pantalla LCD de texto completo fácil de usar, algunas funciones pueden protegerse con contraseña

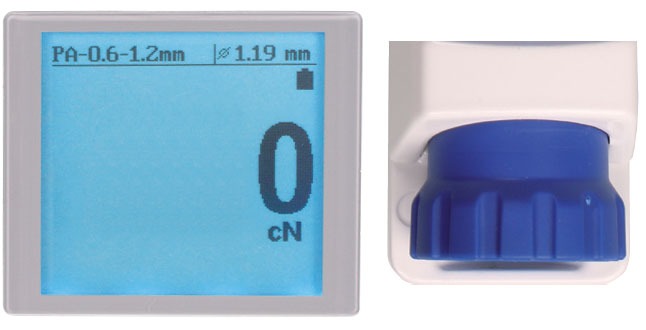

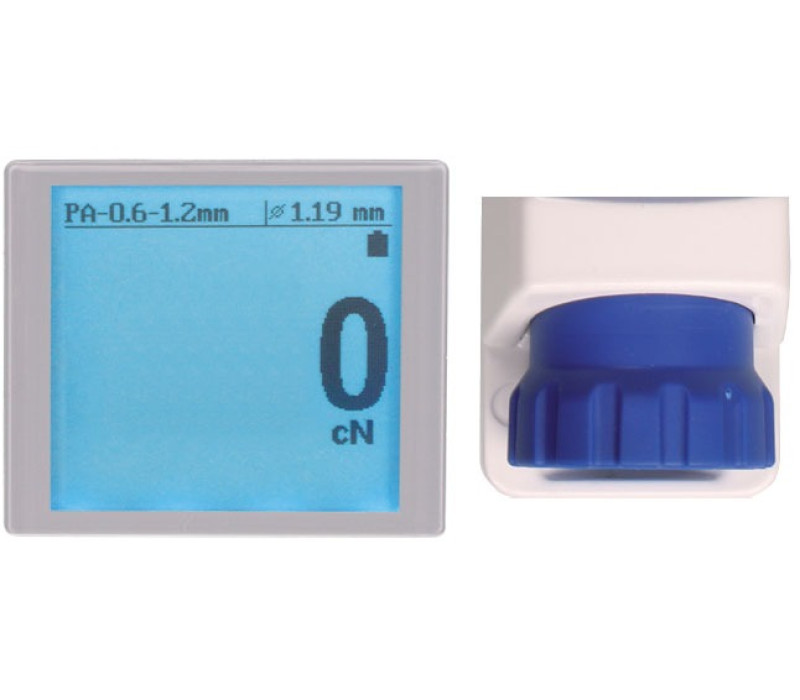

Esfera de ajuste del material

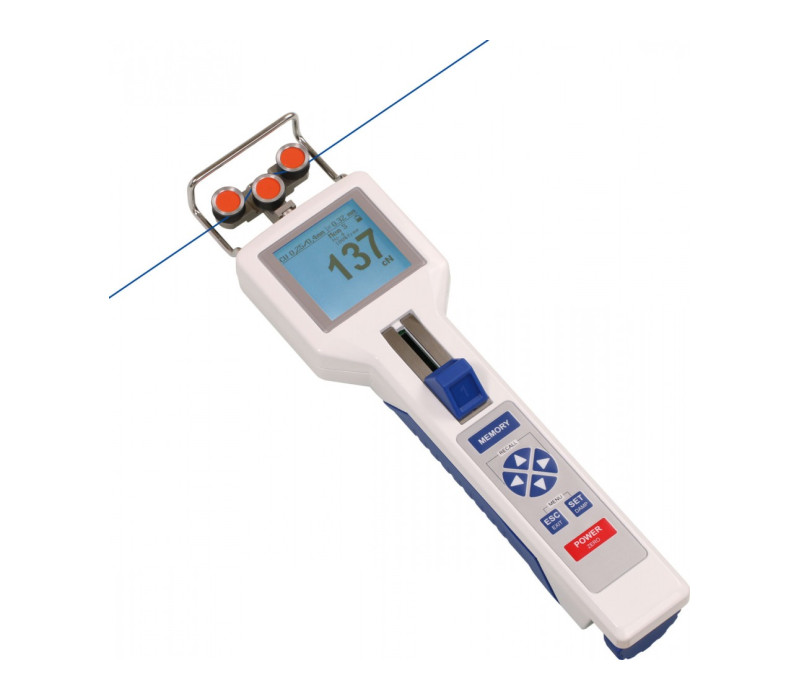

DTS Series Medidor de tensión digital para hilos y alambres

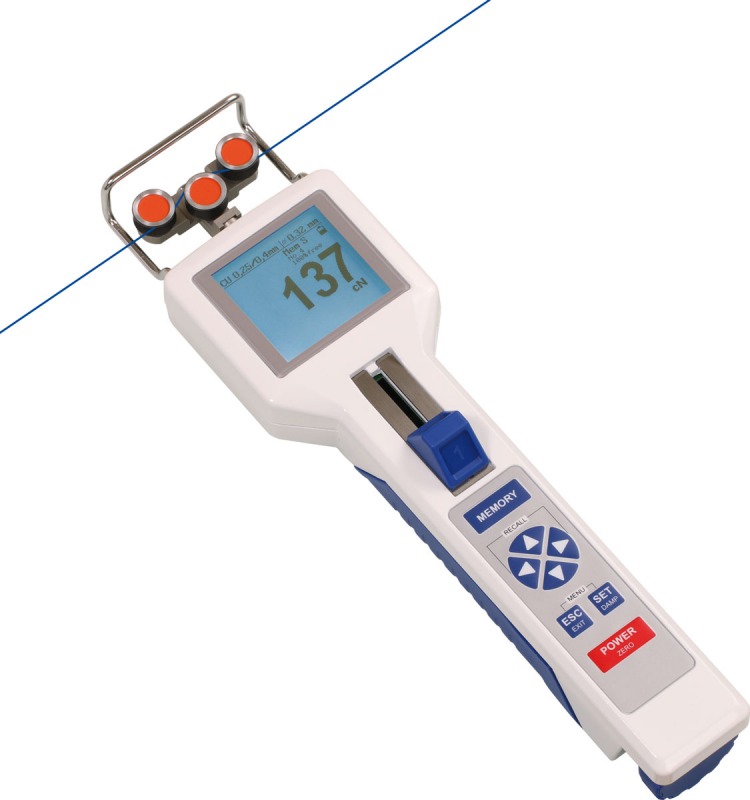

Medidor de tensión digital portátil con pantalla TFT a color para hilos textiles, fibras y alambres

El medidor de tensión digital DTS mide la tensión de hilos textiles, fibras, alambres y otros materiales flexibles similares en movimiento, en procesos de producción textil, transformación de alambres y control de calidad. El instrumento portátil está disponible en 12 rangos de medición, con diferentes anchuras de cabezal adaptadas al material y a la aplicación.

El DTS dispone de una pantalla TFT a color con tres modos de visualización seleccionables: lectura numérica, lectura numérica con gráfico de barras y diagrama X-Y que representa la evolución de la tensión a lo largo del tiempo. La pantalla puede fijarse a 0°, 90°, 180° o 270°, o configurarse para girar automáticamente. Los valores MIN y MAX pueden mostrarse en una ventana de tiempo ajustable de 2–60 segundos.

Para obtener mediciones reproducibles, el DTS incorpora ajuste automático del cero al cambiar la posición de medición, alarmas MIN/MAX programables y amortiguación electrónica ajustable. Los modelos DTS-500 a DTS-30K también incluyen un compensador del espesor del material. Para medir diferentes materiales, admite una calibración de fábrica y hasta cuatro calibraciones personalizadas.

El DTS puede registrar una serie de mediciones y almacenar su resumen estadístico, que incluye la última lectura, la media, el mínimo, el máximo, la desviación estándar y el número de mediciones. Solo se puede guardar un resumen a la vez; al guardar otro, se sobrescribe el anterior.

Para el registro prolongado de datos, el almacenamiento de varias series de mediciones o la transferencia de datos de medición a un PC mediante USB, consulte el medidor de tensión digital DTX.

Solicitar precio >>

Medición portátil de la tensión de hilos textiles, fibras y alambres en movimiento
12 rangos de medición con cabezales adecuados para diferentes dimensiones de material
Pantalla TFT a color con visualización numérica, gráfico de barras y diagrama X-Y de tensión-tiempo
Giro automático de la pantalla u orientaciones fijas en incrementos de 90°
Valores MIN/MAX en una ventana de tiempo ajustable de 2–60 segundos
Alarmas MIN/MAX programables y amortiguación electrónica ajustable
Ajuste automático del cero al cambiar la posición de medición
Una calibración de fábrica y hasta cuatro calibraciones de material personalizadas
Compensación del espesor del material en los modelos DTS-500 a DTS-30K
Registra una serie de mediciones y almacena su resumen estadístico
Los ajustes pueden protegerse mediante contraseña
Garantía de 12 meses

Rangos de tensión

Modelo	Rango de medición	Anchura del cabezal*	Aplicaciones textiles	Aplicaciones con alambre de cobre
DTS-200	1–200,0 cN	66 mm	Hasta 200 tex	Hasta 0,15 mm Ø
DTS-500	1–500,0 cN	66 mm	Hasta 500 tex	0,05–0,25 mm Ø
DTS-1000	10–1000 cN	66 mm	Hasta 1000 tex	0,10–0,40 mm Ø
DTS-2000	20–2000 cN	66 mm	Hasta 2000 tex	0,30–0,60 mm Ø
DTS-2500	25–2500 cN	116 mm	Hasta 2500 tex	0,30–0,70 mm Ø
DTS-4000	40–4000 cN	66 mm	Hasta 4000 tex	0,35–0,90 mm Ø
DTS-5000	50–5000 cN	116 mm	Hasta 5000 tex	0,40–1,00 mm Ø
DTS-10K	0,1–10,00 daN	116 mm	Hasta 10000 tex	0,70–1,40 mm Ø
DTS-20K	0,2–20,00 daN	166 mm	Hasta 20000 tex	1,00–2,00 mm Ø
DTS-30K	0,3–30,00 daN	216 mm	Hasta 30000 tex	1,20–2,50 mm Ø
DTS-50K	0,5–50,00 daN	216 mm	Hasta 50000 tex	1,40–3,00 mm Ø
DTS-60K-ASYB	0,6–60,00 daN	270 mm	Hasta 60000 tex	1,80–3,50 mm Ø
* Anchura de la guía del hilo o distancia entre los rodillos guía exteriores, según el modelo. Los valores de aplicación son orientativos y proceden del fabricante. Los modelos DTS-500 a DTS-30K incorporan compensación del espesor del material (no disponible en DTS-200, DTS-50K ni DTS-60K-ASYB). Se pueden solicitar rangos de medición especiales y cabezales de medición con dimensiones personalizadas.

Memoria y rodillos

Memoria de mediciones y funciones de visualización

El DTS ofrece tres modos de visualización de las mediciones en tiempo real y una memoria estadística para una sola serie de mediciones. No dispone de los cinco modos de registro ni de la capacidad ampliada de almacenamiento de datos del DTX.

Función	Descripción
Visualización numérica	Muestra numéricamente el valor actual de tensión, junto con información relevante de la medición e indicaciones de alarma.
Visualización numérica con gráfico de barras	Muestra el valor de tensión numéricamente y mediante un gráfico de barras, con los valores MIN/MAX dentro de la ventana de tiempo seleccionada.
Diagrama X-Y de tensión-tiempo	Representación gráfica de la tensión en función del tiempo, con un eje temporal ajustable de 0,5–60 segundos.
Visualización MIN/MAX	Muestra los valores mínimo y máximo dentro de una ventana de tiempo ajustable de 2–60 segundos.
Registro de mediciones	Inicia y detiene el registro de una serie de mediciones mediante la tecla MEMORY.
Memoria estadística	Almacena la última lectura, la media, el mínimo, el máximo, la desviación estándar, el número de lecturas, el nombre del material y la fecha/hora de medición.
Capacidad de memoria	Un resumen estadístico de una serie de mediciones. Al guardar un resumen nuevo, se sobrescribe el anterior.
Consulta de memoria	Los resultados estadísticos almacenados pueden visualizarse en el instrumento.

Opciones de rodillos guía

El DTS puede configurarse con diferentes rodillos guía en función del tipo de material, los requisitos de su superficie y la velocidad de avance. Los rodillos estándar son de aluminio con recubrimiento duro; las configuraciones alternativas deben especificarse al realizar el pedido del instrumento.

Código de rodillo	Velocidad máxima de avance	Material / Diseño del rodillo

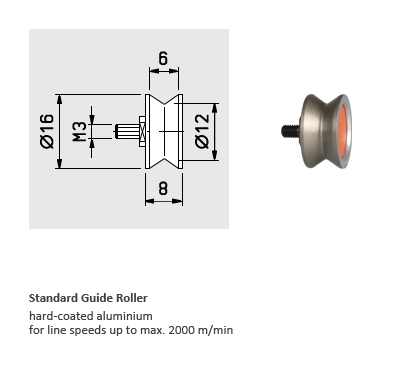

Estándar	2000 m/min	Aluminio con recubrimiento duro, ranura en V
Code K	3500 m/min	Aluminio con recubrimiento duro, ranura en V
Code H	5000 m/min	Aluminio con recubrimiento por plasma, ranura en V

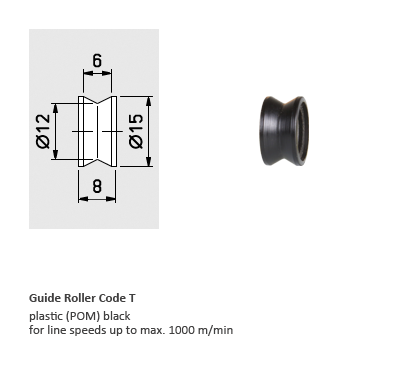

Code T	1000 m/min	Plástico POM negro, ranura en V
Code W	1000 m/min	Acero niquelado, ranura en V

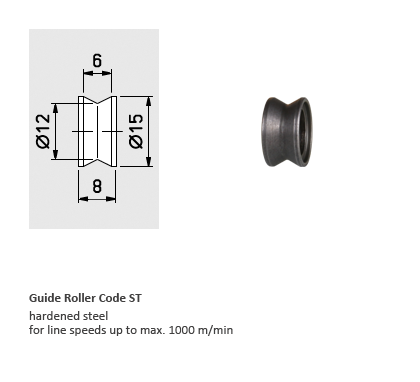

Code ST	1000 m/min	Acero templado, ranura en V
Code B	1000 m/min	Acero tratado térmicamente para cordones de refuerzo de neumáticos, ranura en V
Code CE2	1000 m/min	Aluminio con recubrimiento cerámico, ranura en V

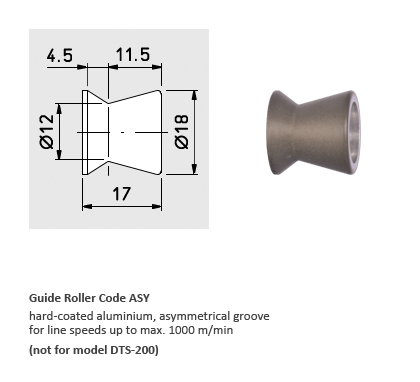

Code ASY	1000 m/min	Aluminio con recubrimiento duro, ranura asimétrica
Code ASYB	1000 m/min	Acero tratado térmicamente para cordones de refuerzo de neumáticos, ranura asimétrica

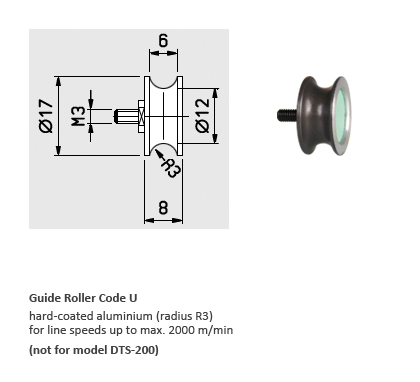

Code U	2000 m/min	Aluminio con recubrimiento duro, ranura en U

Los códigos ASY, ASYB y U no están disponibles para el DTS-200. El DTS-60K-ASYB se suministra con la configuración de rodillos ASYB.

Opciones

Código MH — Montaje fijo	Roscas de montaje M5 realizadas en fábrica (profundidad máxima de rosca de 5 mm y distancia entre orificios de 23 mm), con separadores desmontables de 10 mm para uso estacionario. Debe especificarse al realizar el pedido; solo se permiten orificios de montaje realizados en fábrica.

Code MH - Online Mounting

Medidor de tensión digital DTS con batería LiPo recargable integrada
Adaptador de corriente USB con cuatro adaptadores de enchufe (EU/US/UK/AUS-NZ)
Cable USB
Declaración de conformidad con el pedido, tipo 2.1 según EN 10204
Manual de instrucciones
Maletín de transporte

DTS Ficha Técnica

Rangos de medición	12 rangos según el modelo, desde DTS-200 (1–200,0 cN) hasta DTS-60K-ASYB (0,6–60,00 daN) Consulte Rangos de medición para ver los modelos individuales
Exactitud	Material de calibración PA, del 5 al 100% del fondo de escala: ±0,5% del fondo de escala ±1 dígito Resto del rango de medición y otros materiales de calibración: ±3% del fondo de escala ±1 dígito
Calibración de fábrica	Según el procedimiento de fábrica SCHMIDT; materiales de calibración específicos de cada modelo
Memoria de calibraciones de material	1 calibración de fábrica y 4 calibraciones personalizadas
Unidades de medida	Tensión: cN, daN, g, kg, N, lb (las unidades disponibles dependen del rango de medición del modelo) Espesor del material: mm, inch
Exceso de rango	Aprox. 10% del fondo de escala, sin garantía de exactitud
Protección contra sobrecarga	100% del fondo de escala
Principio de medición	Puente de galgas extensométricas
Desviación del rodillo de medición	Máx. 0,2 mm
Procesamiento de señales	Digital, convertidor A/D de 16 bits
Frecuencia de medición	Máx. 1 kHz (1.000 mediciones/s); muestreo interno de 8 kHz
Pantalla	Pantalla TFT a color: numérica; numérica con gráfico de barras; diagrama X-Y de tensión-tiempo
Orientación de la pantalla	Fija a 0°, 90°, 180° o 270°, o giro automático
Frecuencia de actualización de la pantalla	2 actualizaciones por segundo
Ventana de tiempo MIN/MAX	Ajustable de 2 a 60 segundos
Eje temporal del diagrama X-Y	Ajustable de 0,5 a 60 segundos
Memoria de mediciones	Un resumen de una serie de mediciones: última lectura, media, mínimo, máximo, desviación estándar, número de lecturas, nombre del material y fecha/hora; al guardar una nueva serie se sobrescribe el resumen anterior
USB	Carga (también desde un PC)
Amortiguación electrónica	Promediado ajustable, 9 niveles
Ajuste de calibración	De −10% a +10% en incrementos de 1%
Compensación del espesor del material	Máx. 2,5 mm; incorporada en los modelos DTS-500 a DTS-30K
Ajuste automático del cero	Automático al cambiar la posición de medición; también permite el ajuste manual del cero
Alarmas MIN/MAX	Límites superior e inferior programables con indicación en pantalla
Protección por contraseña	Los ajustes pueden protegerse con una contraseña de 4 dígitos
Apagado automático	Después de aprox. 3 minutos sin uso, si está activado
Coeficiente de temperatura	Ganancia: inferior a ±0,01% del fondo de escala/°C a 25 °C Punto cero: mejor que ±0,03% del fondo de escala/°C a 25 °C
Temperatura de funcionamiento	10–45 °C
Humedad relativa	Máx. 85% RH
Alimentación	Batería LiPo recargable; hasta 30 horas de uso continuo Tiempo de carga aprox. 3,5 horas Adaptador de corriente USB: 100–240 V AC, con adaptadores de enchufe EU/US/UK/AUS-NZ
Material de la carcasa	Aluminio fundido a presión
Dimensiones de la carcasa	265 × 78,5 × 46 mm (L × An × Al)
Peso	Hasta DTS-50K: aprox. 875 g netos (1.550 g brutos) DTS-60K-ASYB: aprox. 1.040 g netos (2.700 g brutos)
Certificado incluido	Declaración de conformidad con el pedido, tipo 2.1 según EN 10204
Garantía	12 meses

Productos

Artículo	Producto
136326	DTS-200_Medidor digital de tensión 2-200 cN
136470	DTS-500_Medidor digital de tensión 5-500 cN
136327	DTS-1000_Medidor digital de tensión 10-1000 cN
136161	DTS-2000_Medidor digital de tensión 20-2000 cN
136496	DTS-2500_Medidor digital de tensión 25-2500 cN
136672	DTS-4000_Medidor digital de tensión 40 - 4000 cN
136203	DTS-5000_Medidor digital de tensión 50-5000 cN
136644	DTS-10K_Medidor digital de tensión 0,1-10 daN
137588	DTS-20K_Medidor digital de tensión 0,2-20 daN
136666	DTS-30K_Medidor digital de tensión 0,3-30 daN
137400	DTS-50K_Medidor digital de tensión 0,5-50 daN
136980	DTS-60K-ASYB_Medidor digital de tensión 0,6-60 daN

Accesorios

Artículo	Producto
133254	Code K_Rodillos de aluminio con recubrimiento duro - 3500 m/min
139750	Código H_Rodillos de aluminio con recubrimiento de plasma - 5000 m/min
130042	Código T_Rodillos guía de POM - 1000 m/min
130208	Código W_Rodillos guía de acero niquelado - 1000 m/min
133906	Código ST_Rodillos de acero endurecido - 1000 m/min
130018	Código B Rodillos de acero templado para medir el cordón del neumático - 1000 m/min
130041	Código CE2_Rodillos de aluminio con recubrimiento cerámico - 1000 m/min
132148	Código ASY_Rodillos de aluminio con recubrimiento duro, ranura asimétrica - 1000 m/min
138107	Código ASYB_Rodillos de acero templado para cordón de neumático, ranura asimétrica - 1000 m/min
130473	Código U Rodillos de aluminio con recubrimiento duro y ranura en U - 2000 m/min
136673	Code MH_Orificios de fijación para uso fijo
136966	Code EM1_Calibración a partir de una muestra facilitada por el cliente
140726	CIC-E-TENSION_Certificado de calibración para instrumentos nuevos
