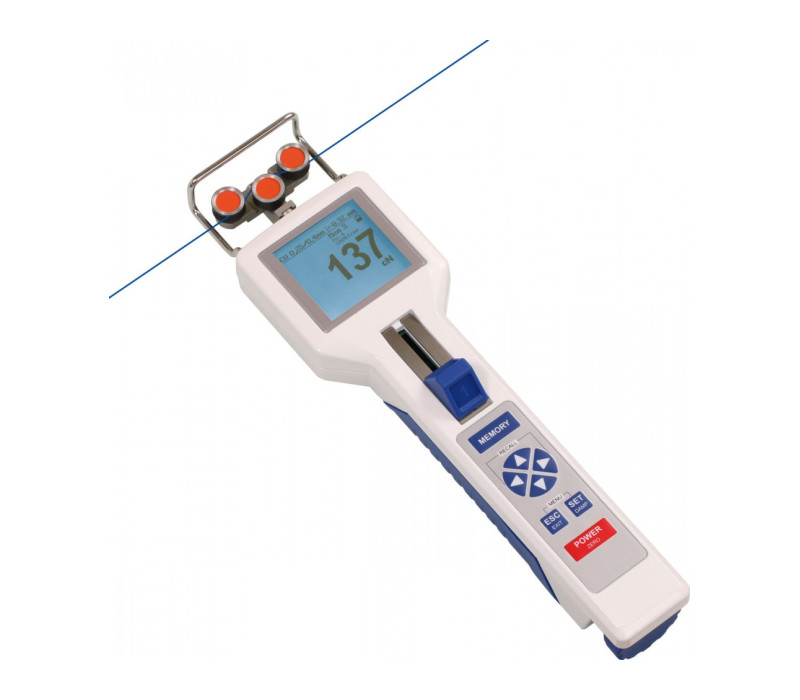

    DTX Medidor de tensión digital con registro de datos

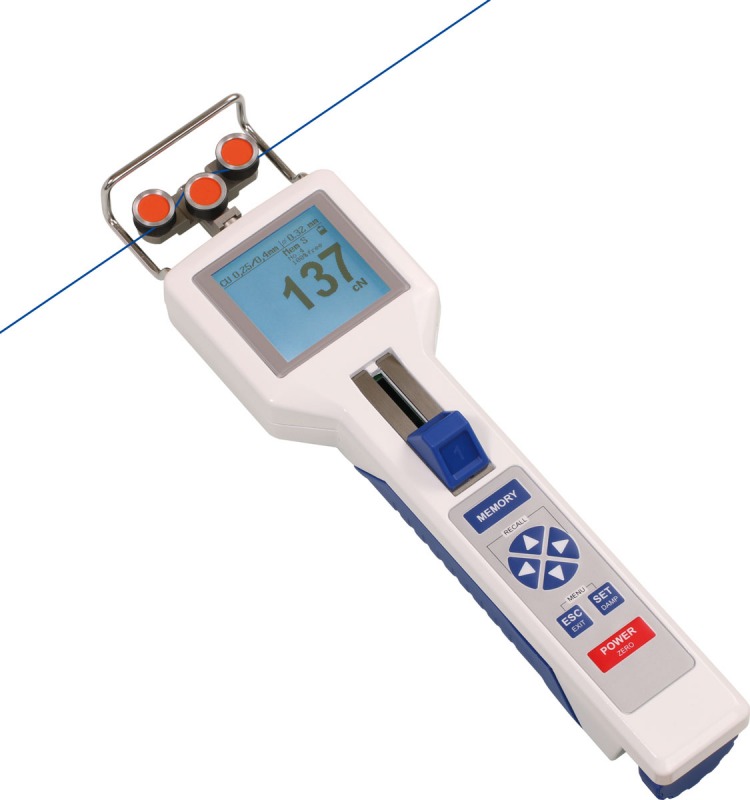

    Fabricado en Alemania Medidor de tensión digital portátil con pantalla TFT a color, registro de datos e interfaz USB

    El medidor de tensión digital DTX mide la tensión de hilos, fibras, alambres y materiales similares en movimiento en aplicaciones de fabricación textil y procesamiento de alambres. Disponible en 12 rangos de medición, el DTX combina un sistema de medición de tres rodillos con funciones avanzadas de registro y análisis para supervisar la tensión durante la producción y el control de calidad.

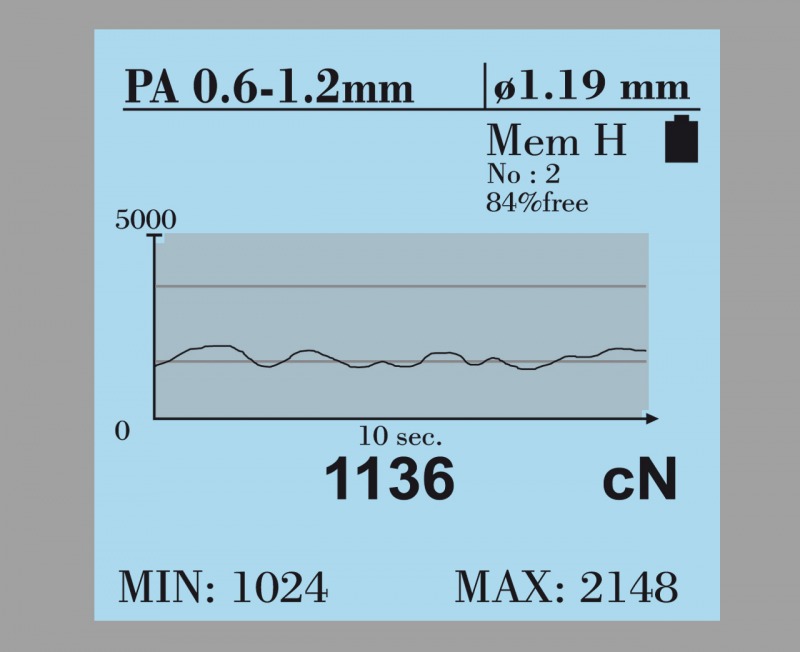

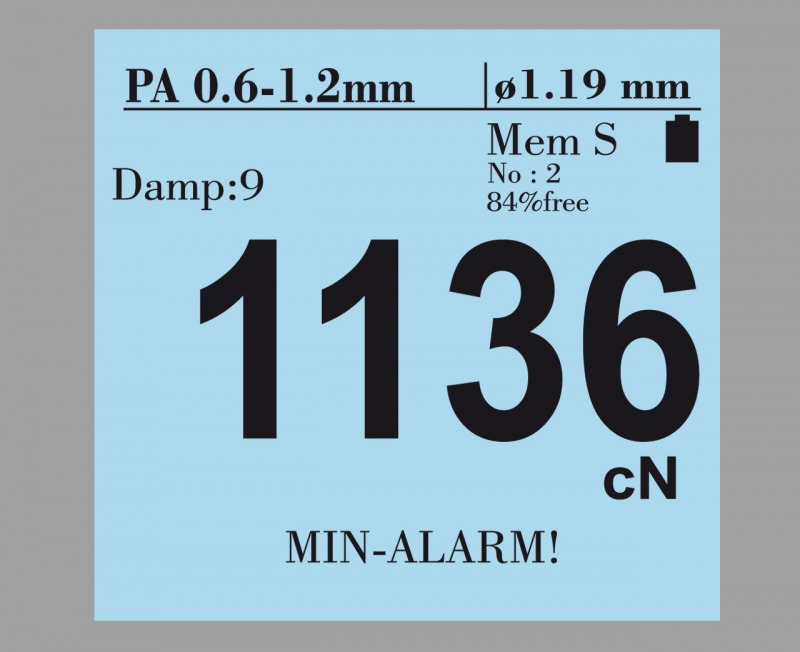

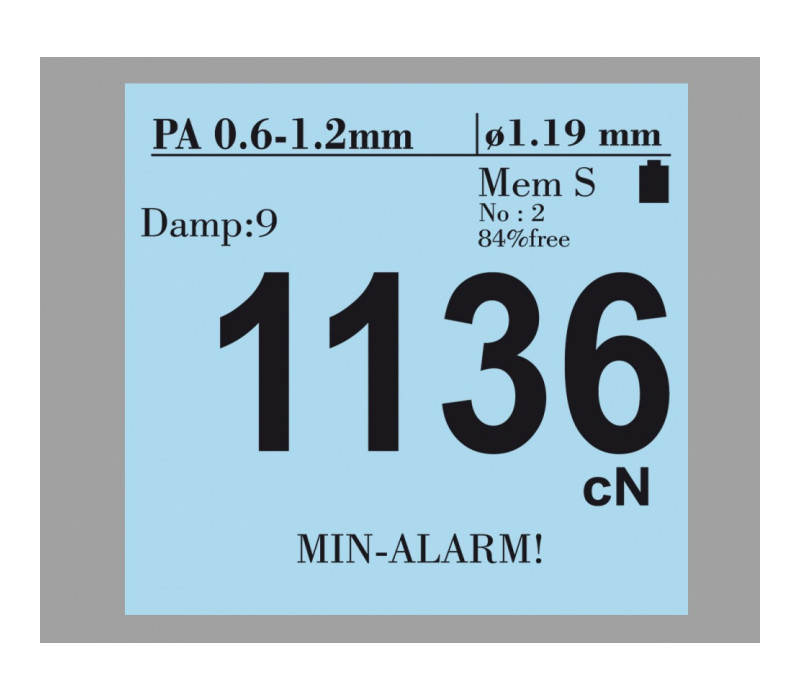

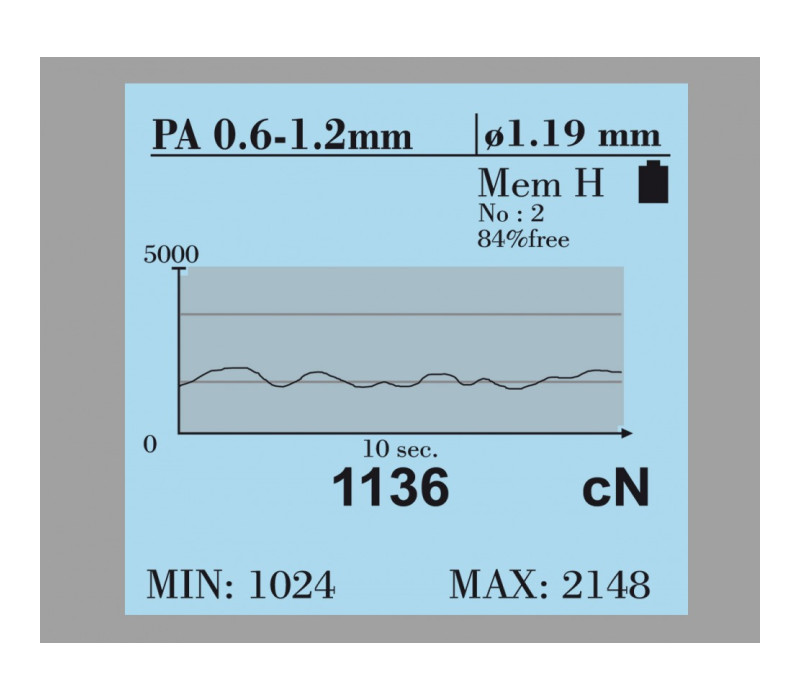

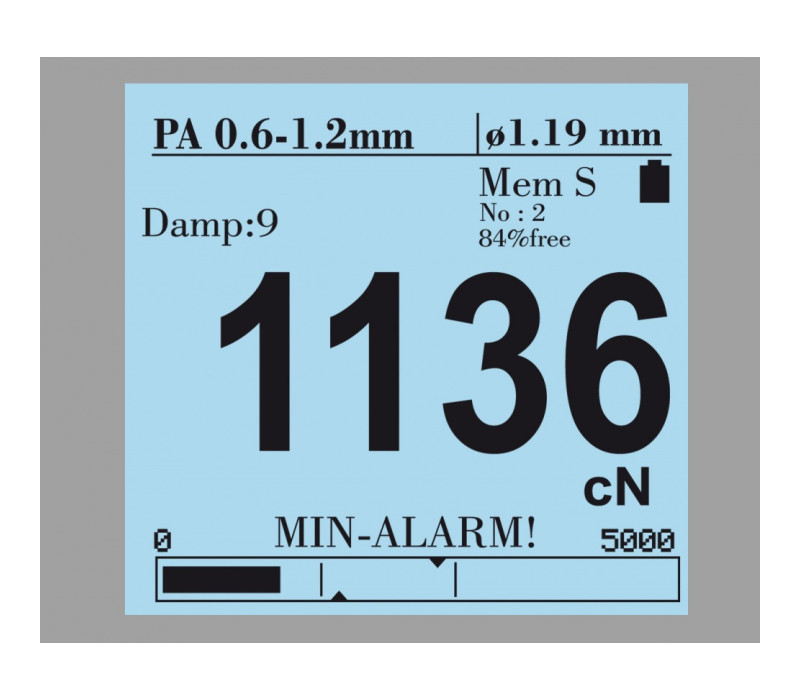

    La pantalla TFT a color ofrece tres modos de visualización: lectura numérica, lectura numérica con gráfico de barras para observar tendencias y diagrama X-Y que muestra la evolución de la tensión a lo largo del tiempo. La orientación de la pantalla puede adaptarse automáticamente a la posición del instrumento. También permite consultar los valores mínimos y máximos dentro de un intervalo de tiempo ajustable de 2 a 60 segundos.

    Los cinco modos de memoria permiten registrar estadísticas, congelar gráficos de tensión, realizar registros continuos a 2 lecturas por segundo, registros rápidos a 1.000 lecturas por segundo y guardar lecturas individuales a petición del usuario. En los modos S, C y F, el registro puede comenzar automáticamente cuando se alcanza un valor de tensión definido por el usuario. La memoria interna almacena hasta 60.000 valores medidos distribuidos en un máximo de 255 series de medición.

    Para materiales cuyas características difieran de los patrones de calibración de fábrica, el DTX dispone de nueve posiciones de memoria para calibraciones personalizadas y ajuste fino de la calibración. Algunos modelos incorporan un compensador del espesor del material. La interfaz USB y el software Tension Inspect 3 incluido permiten transferir los datos de medición a un PC para analizarlos y exportarlos.


    Solicitar precio >>

    • Pantalla TFT a color con visualización numérica, gráfico de barras y gráfico de tensión en función del tiempo
    • Cinco modos de registro de datos con evaluación estadística
    • Memoria interna para hasta 60.000 valores medidos distribuidos en 255 series de medición
    • Valor de activación del registro ajustable para los modos de memoria S, C y F
    • Visualización de valores mínimos y máximos en un intervalo de tiempo ajustable de 2–60 s
    • Rotación automática o seleccionable manualmente de la pantalla en pasos de 90°
    • Dos ajustes de calibración de fábrica y nueve posiciones de memoria para calibraciones personalizadas

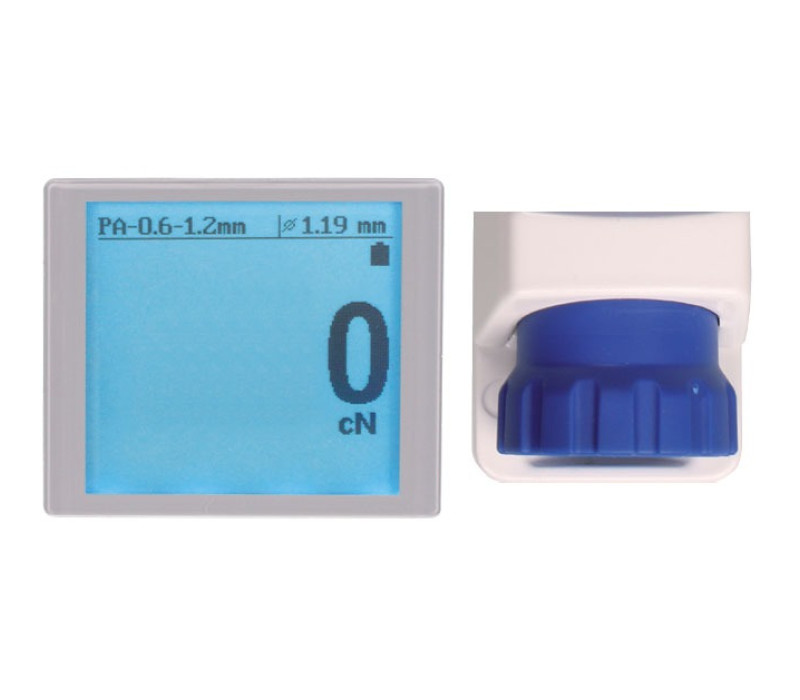

    • Compensación ajustable del espesor del material en determinados modelos
    • Límites de alarma de tensión mínima y máxima configurables por el usuario
    • Interfaz USB para transferencia y análisis de datos en PC
    • Los ajustes pueden protegerse mediante contraseña
    • Garantía de 12 meses
    Contenido del envío
    • Medidor de tensión digital DTX con batería LiPo recargable integrada
    • Adaptador de corriente USB con cuatro adaptadores de enchufe (EU/US/UK/AUS-NZ)
    • Cable USB
    • Software Tension Inspect 3 en memoria USB para Windows 7 o superior
    • Certificado de conformidad con el pedido, tipo 2.1 según EN 10204
    • Manual de instrucciones
    • Maletín de transporte
    Rangos de medición12 rangos de medición según el modelo, desde 1–200,0 cN hasta 0,6–60,00 daN
    Consulte los rangos de medición de cada modelo
    PrecisiónPoliamida (PA), del 5 al 100% del fondo de escala: ±0,5% del fondo de escala ±1 dígito
    Resto del rango de tensión y otros materiales de calibración: ±3% del fondo de escala ±1 dígito
    Calibraciones de fábrica y personalizadas2 ajustes de calibración de fábrica y 9 posiciones de memoria para calibraciones personalizadas
    Unidades de medidaTensión: cN, daN, g, kg, N, lb
    Espesor del material: mm, inch
    Las unidades de tensión disponibles dependen del rango de medición del modelo

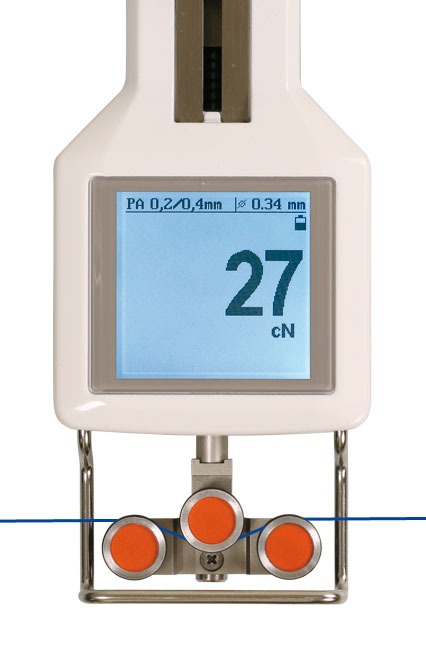

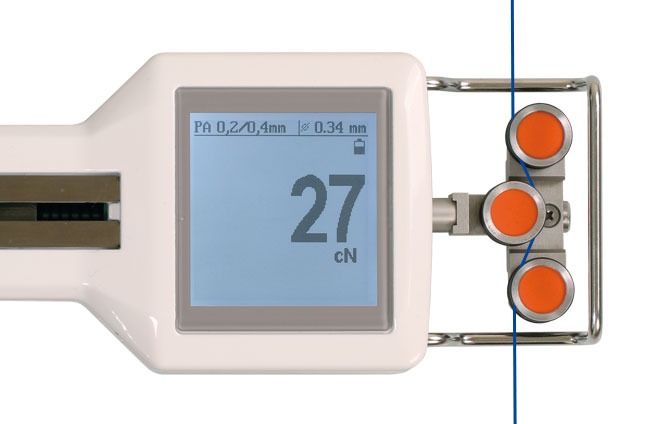

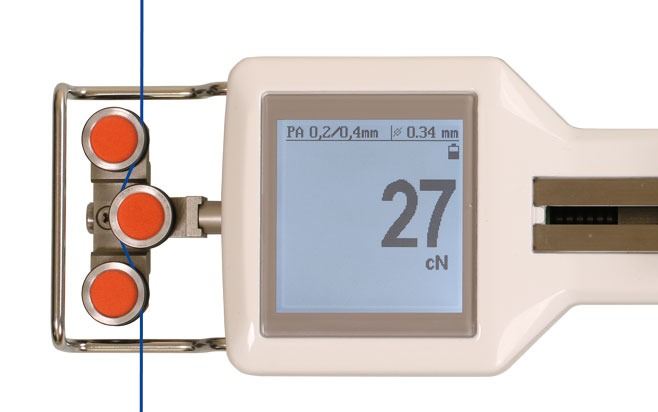

    Principio de mediciónPuente de galgas extensométricas con sistema de medición de tres rodillos
    Frecuencia de mediciónMáx. 1 kHz (1.000 mediciones/s); frecuencia interna de muestreo de 8 kHz
    Procesamiento de señalesDigital, convertidor A/D de 16 bits

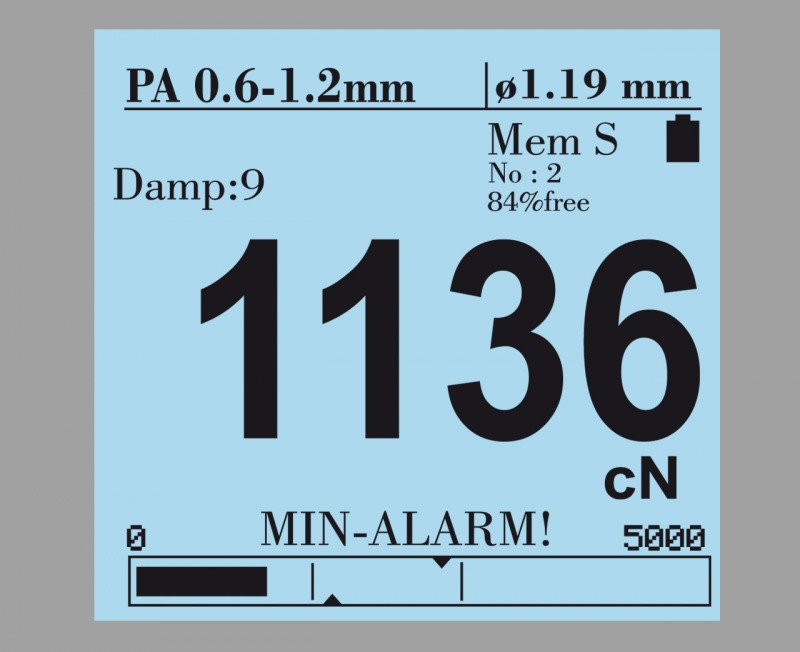

    PantallaPantalla TFT a color con tres modos de visualización: numérico, numérico con gráfico de barras y diagrama X-Y (tensión en función del tiempo)
    Frecuencia de actualización de pantalla2 actualizaciones por segundo

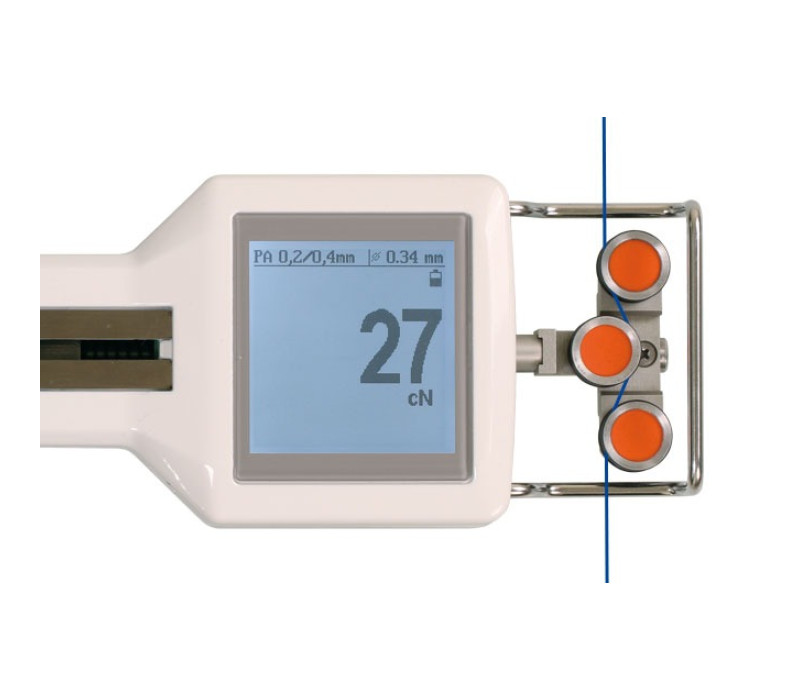

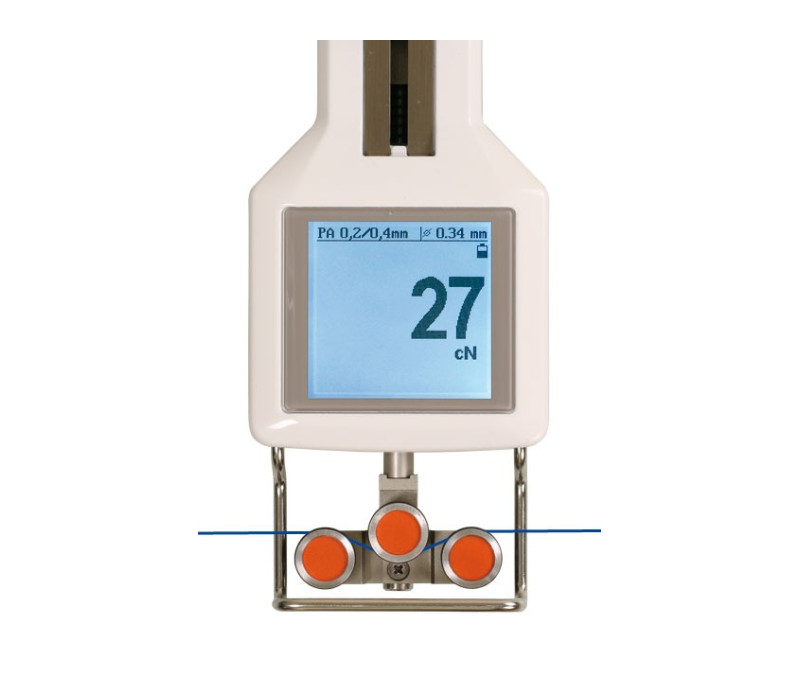

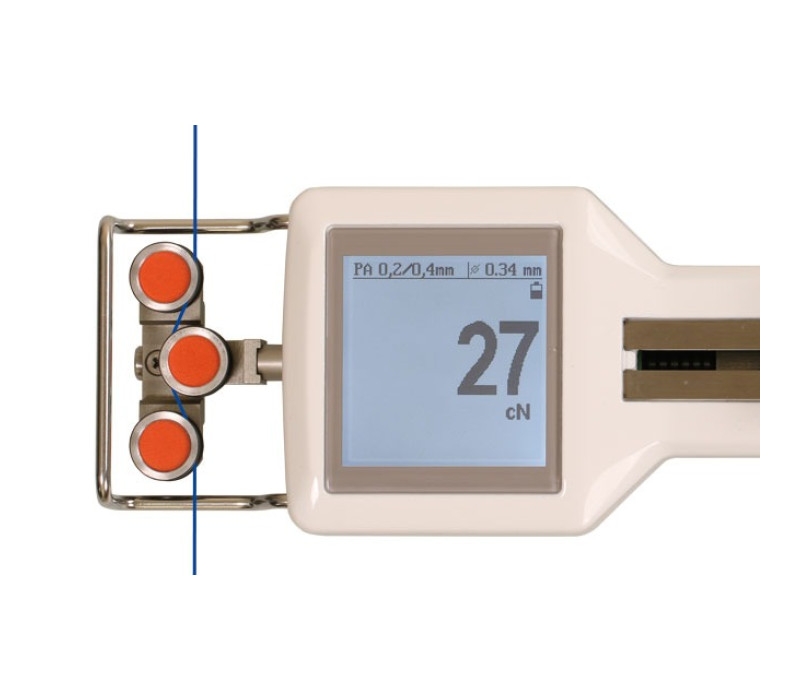

    Rotación de pantalla0°, 90°, 180° o 270°; orientación automática disponible
    Intervalo de tiempo MÍN/MÁXAjustable de 2 a 60 segundos
    Memoria de datosHasta 60.000 valores medidos distribuidos en un máximo de 255 series de medición
    Modos de memoria5 modos: S (Estándar), H (Retención), C (Continuo), F (Rápido) y D (Bajo demanda)
    Activación del registro mediante un valor ajustable en los modos S, C y F
    EstadísticasValores mínimo, máximo, medio y última lectura; las estadísticas de las series almacenadas incluyen también la desviación estándar y el número de lecturas
    Salida de datosInterfaz USB para transferencia de datos a un PC (software Tension Inspect 3 incluido)
    Amortiguación electrónicaAmortiguación electrónica ajustable (promediado), 9 niveles
    Ajuste fino de calibración±10% en incrementos del 1%

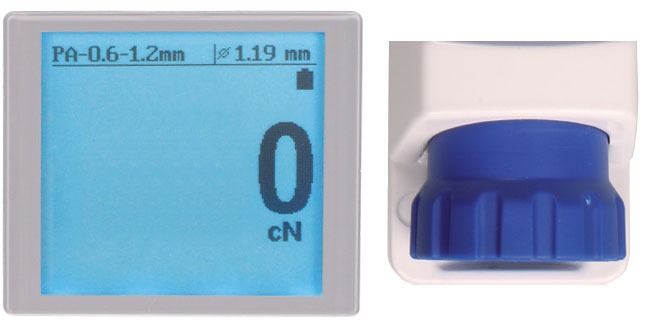

    Compensación del espesor del materialMáx. 2,5 mm; incorporada en los modelos DTX-500 a DTX-30K. No disponible en DTX-200, DTX-50K ni DTX-60K-ASYB
    Deflexión del rodillo de mediciónMáx. 0,2 mm
    SobrerangoAprox. 10% por encima del fondo de escala, sin garantía de precisión
    Protección contra sobrecarga100% del fondo de escala

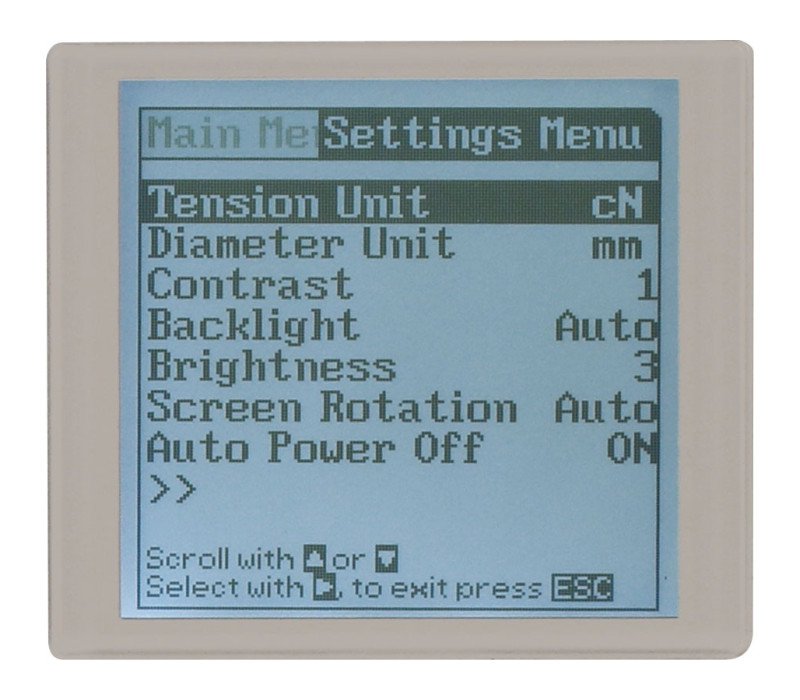

    Protección por contraseñaLos ajustes pueden protegerse mediante contraseña
    Apagado automáticoTras aprox. 3 minutos de inactividad, si está activado
    AlimentaciónBatería LiPo recargable; hasta 30 horas de funcionamiento continuo
    Tiempo de carga aprox. 3,5 horas
    Adaptador de corriente USB: 100–240 V AC
    Temperatura de funcionamiento10–45 °C
    Humedad relativaMáx. 85% RH
    Coeficiente de temperaturaGanancia: inferior a ±0,01% del fondo de escala/°C a 25 °C
    Punto cero: mejor que ±0,03% del fondo de escala/°C a 25 °C
    Material de la carcasaAluminio fundido a presión

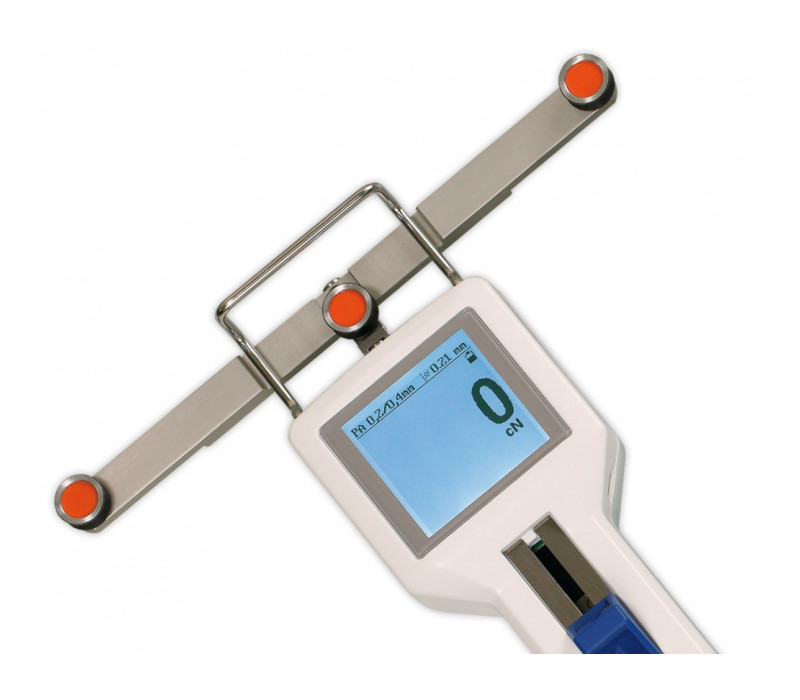

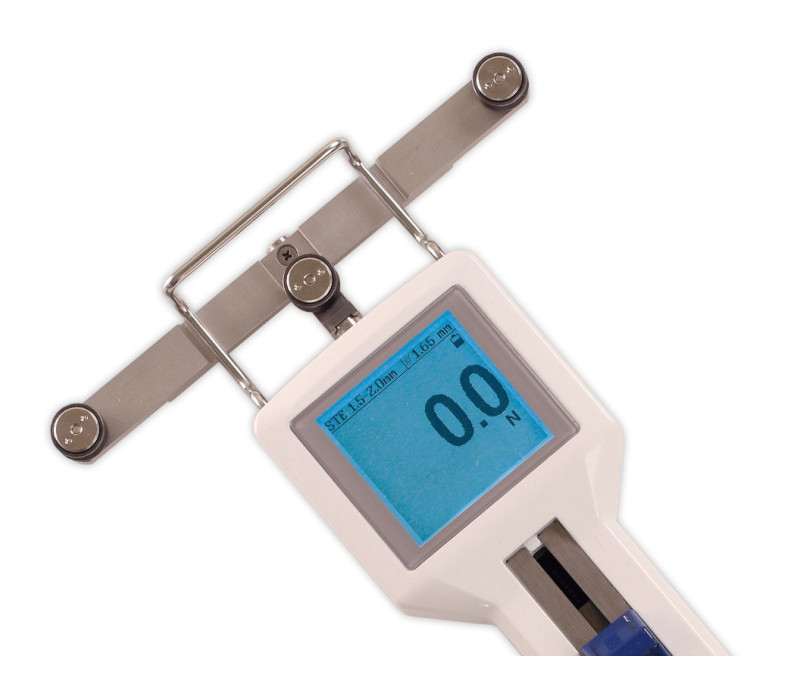

    Dimensiones de la carcasa265 × 78,5 × 46 mm (L × An × Al); las dimensiones del cabezal de medición varían según el modelo
    PesoDTX-200 a DTX-50K: aprox. 875 g netos (1.550 g brutos)

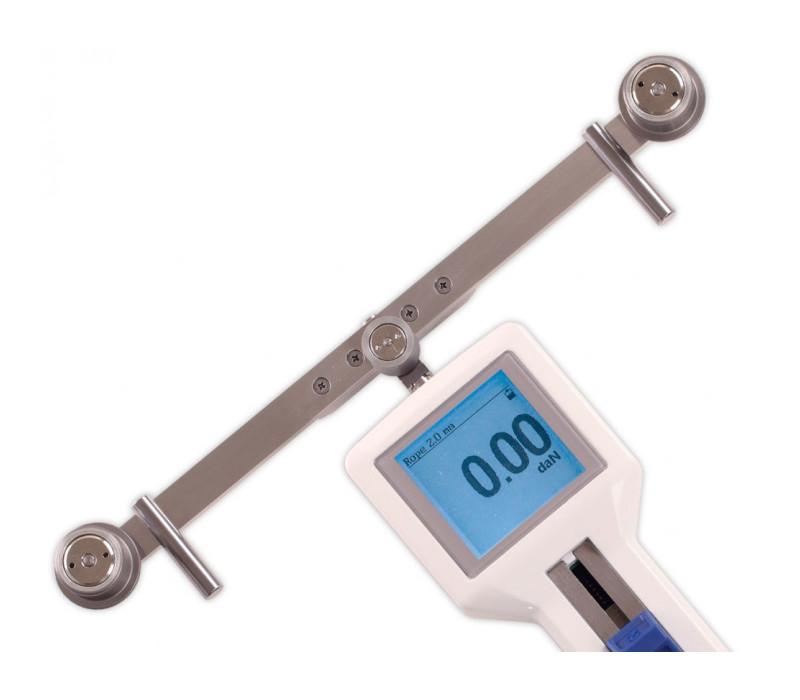

    DTX-60K-ASYB: aprox. 1.040 g netos (2.700 g brutos)
    Certificado incluidoCertificado de conformidad con el pedido, tipo 2.1 según EN 10204
    Garantía12 meses

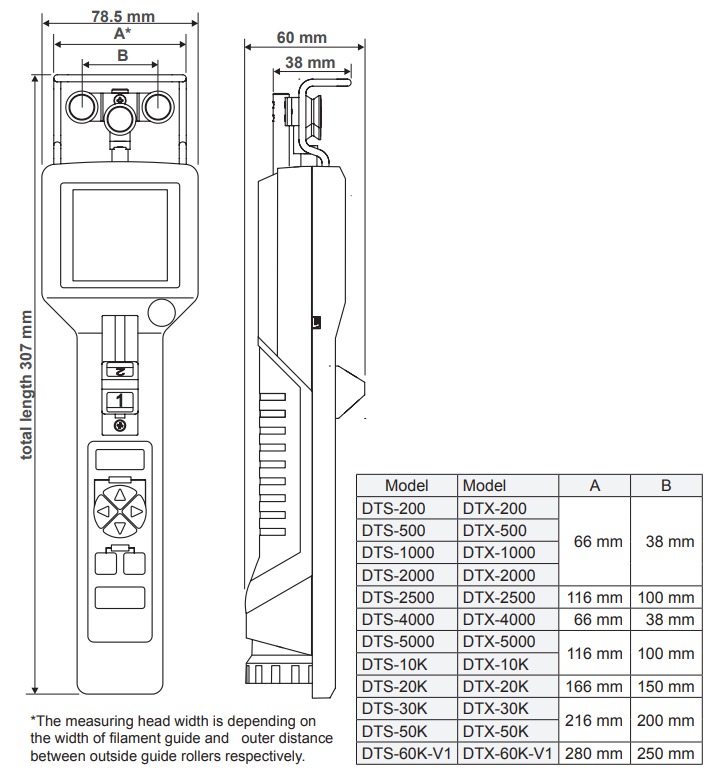

    Dimensiones-DTX

    Rangos de tensión

    Modos de registro y rodillos

    Modos de registro de datos

    El DTX ofrece cinco modos de registro para diferentes necesidades de medición y análisis.

    Modo Función

    S – Estándar

    Registra valores estadísticos durante un periodo de medición definido por el usuario, sin almacenar las lecturas individuales.

    H – Retención

    Congela la representación gráfica y almacena hasta las últimas 128 lecturas junto con los valores estadísticos para su posterior revisión.

    C – Continuo

    Registra 2 lecturas por segundo durante un periodo ajustable de 1 segundo a 1 hora, con evaluación estadística.

    F – Rápido

    Registra 1.000 lecturas por segundo durante un periodo ajustable de 1 a 60 segundos, con evaluación estadística.

    D – Bajo demanda

    Almacena lecturas individuales cuando el operario lo solicita, junto con los valores estadísticos.

    Los modos S, C y F permiten establecer un valor de tensión que activa el inicio del registro. Al cambiar a otro modo de registro, se borran los datos almacenados en el modo anterior.

    Opciones de rodillos guía

    La elección de los rodillos depende del material medido y de su velocidad de desplazamiento. El DTX estándar utiliza rodillos de aluminio con recubrimiento duro y ranura en V. El DTX-60K-ASYB se suministra con rodillos de acero templado y ranura asimétrica.

    Código de rodillos Velocidad máxima de desplazamiento Material / diseño de los rodillos

    Estándar

    2000 m/min

    Aluminio con recubrimiento duro, ranura en V

    Code K

    3500 m/min

    Aluminio con recubrimiento duro, ranura en V

    Code H

    5000 m/min

    Aluminio con recubrimiento de plasma, ranura en V

    Code T

    1000 m/min

    Plástico POM negro, ranura en V

    Code W

    1000 m/min

    Acero niquelado, ranura en V

    Code ST

    1000 m/min

    Acero endurecido, ranura en V

    Code B

    1000 m/min

    Acero templado para cordón de neumáticos, ranura en V

    Code CE2

    1000 m/min

    Aluminio con recubrimiento cerámico, ranura en V

    Code ASY

    1000 m/min

    Aluminio con recubrimiento duro, ranura asimétrica

    Code ASYB

    1000 m/min

    Acero templado para cordón de neumáticos, ranura asimétrica

    Code U

    2000 m/min

    Aluminio con recubrimiento duro, ranura en U

    Los códigos ASY, ASYB y U no están disponibles para el DTX-200. Los rodillos opcionales deben especificarse al realizar el pedido del instrumento.

    Opciones

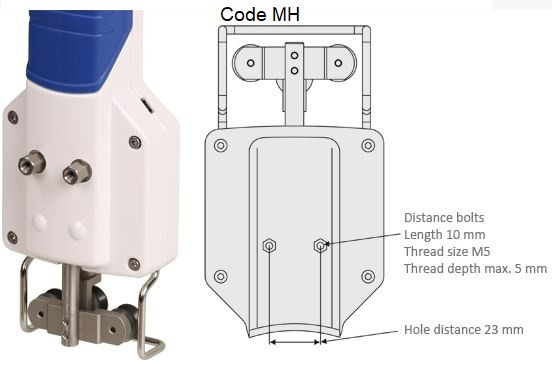

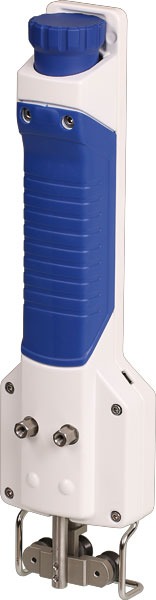

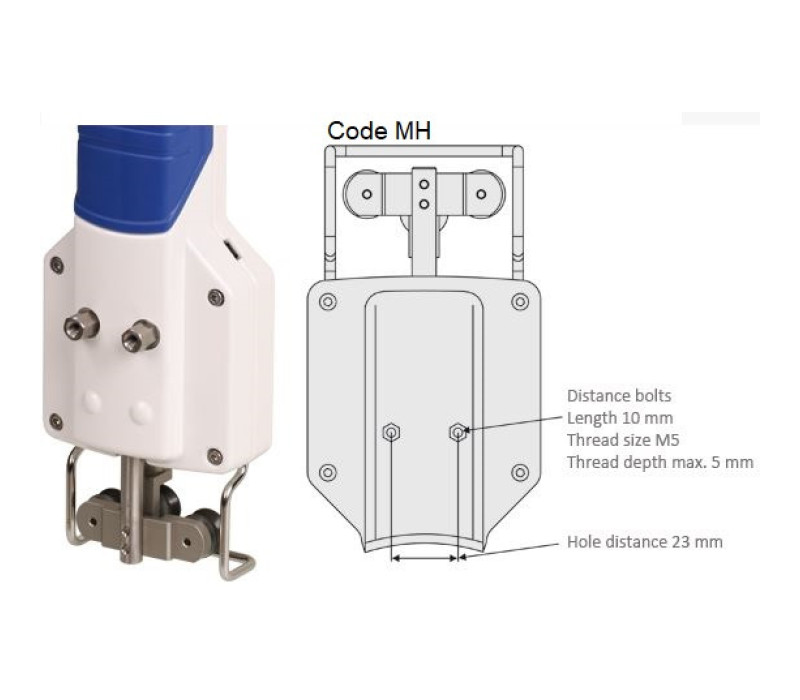

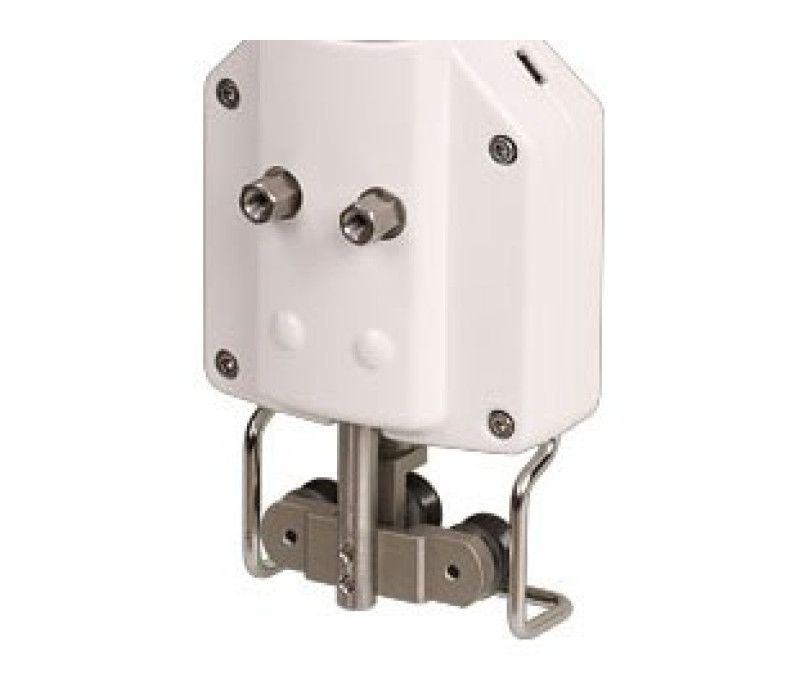

    Código MH — Montaje fijo

    Orificios roscados preparados en fábrica con pernos separadores desmontables para instalaciones de medición fijas. Debe especificarse al realizar el pedido; no es posible instalarlo posteriormente.

    Pedir ahora

    Productos
    Artículo Producto
    136628DTX-200_Medidor digital de tensión 2-200 cN
    136615DTX-500_Medidor digital de tensión 5-500 cN
    136286DTX-1000_Medidor digital de tensión 10-1000 cN
    136328DTX-2000_Medidor digital de tensión 20-2000 cN
    136495DTX-2500_Medidor digital de tensión 25-2500 cN
    136310DTX-4000_Medidor digital de tensión 40-4000 cN
    136467DTX-5000_Medidor digital de tensión 50-5000 cN
    136458DTX-10K_Medidor digital de tensión 0.1-10 daN
    137043DTX-20K_Medidor digital de tensión 0.2-20 daN
    137044DTX-30K_Medidor digital de tensión 0.3-30 daN
    136217DTX-50K_Medidor digital de tensión 0.5-50 daN
    136981DTX-60K-ASYB_Medidor digital de tensión 0.6-60 daN
    Accesorios
    Artículo Producto
    136673Code MH_Orificios de fijación para uso fijo
    136618Código WL_Transferencia de datos Wi-Fi
    139750Código H_Rodillos de aluminio con recubrimiento de plasma - 5000 m/min
    130042Código T_Rodillos guía de POM - 1000 m/min
    130208Código W_Rodillos guía de acero niquelado - 1000 m/min
    133906Código ST_Rodillos de acero endurecido - 1000 m/min
    130018Código B Rodillos de acero templado para medir el cordón del neumático - 1000 m/min
    130041Código CE2_Rodillos de aluminio con recubrimiento cerámico - 1000 m/min
    132148Código ASY_Rodillos de aluminio con recubrimiento duro, ranura asimétrica - 1000 m/min
    138107Código ASYB_Rodillos de acero templado para cordón de neumático, ranura asimétrica - 1000 m/min
    130473Código U Rodillos de aluminio con recubrimiento duro y ranura en U - 2000 m/min
    133254Code K_Rodillos de aluminio con recubrimiento duro - 3500 m/min
    136966Code EM1_Calibración a partir de una muestra facilitada por el cliente
    140726CIC-E-TENSION_Certificado de calibración para instrumentos nuevos
