DTMB Dispositivo básico para numerosas utilizaciones
El producto DTMB Dispositivo básico para numerosas utilizaciones ya no está disponible y ha sido reemplazado por DTS Series.
Haga clic aquí para ver el DTS Series.

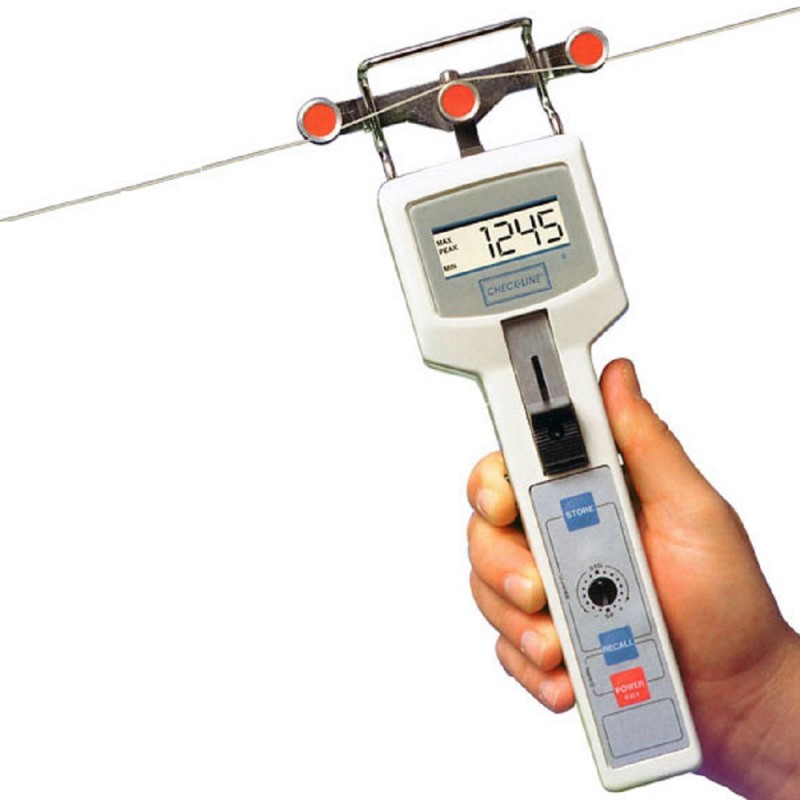

Tensiómetro electrónico fabricado para aplicaciones con hilos, fibras, alambres, cables, fibras ópticas, cuerdas de neumáticos, telas y urdimbres, cintas y bandas, cabos, cintas, etc.
Fácil montaje Para aplicación en línea, compensador de espesor de material integrado con muestra de material insertada

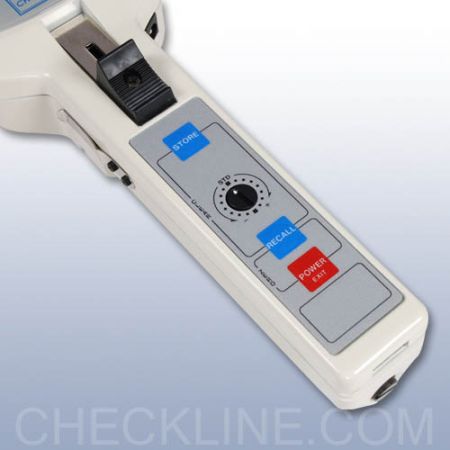

Función de ajuste de campo
para el ajuste fino del calibrado de materiales que difieren del material de calibrado estándar de fábrica; el valor visualizado puede aumentarse o disminuirse en incrementos de ±1,5%.
El DTMB proporciona información crítica sobre el proceso necesaria para cumplir los estrictos sistemas actuales de elaboración de informes de calidad exigidos por las directrices ISO 9000.
Características
- Detección de precisión mediante galgas extensométricas mide la fuerza en el rodillo de detección central
- Velocidades de actualización seleccionables (0,5, 1, 2 ó 4 segundos) para proporcionar lecturas estables cuando las tensiones fluctúan (amortiguación electrónica).
- Recuperación de los valores Valores MÍN, MÁX y PICO
- La función de ajuste a cero permite utilizar el tensiómetro en varias posiciones de medición, manteniendo la máxima precisión

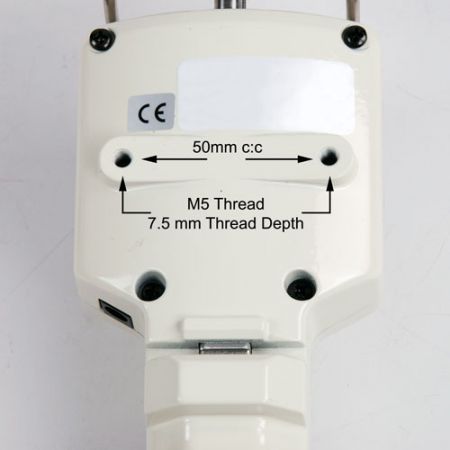

- Los agujeros de montaje incorporados permiten instalación fija para uso en línea
- Todo a la vista del operador:
- los rodillos guía
- el material medido
- las lecturas
- Frecuencia de medición: 62 mediciones/segundo
- La pantalla muestra los valores calculados durante el intervalo de actualización t1
- El calibrado con material suministrado por el cliente cliente (hasta dos calibraciones calibraciones de material diferentes)

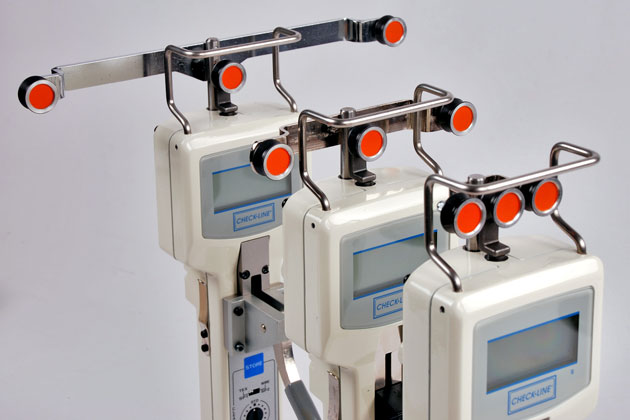

- La guía del filamento y el mecanismo de desplazamiento de los rodillos garantizan una fácil adquisición del material en movimiento

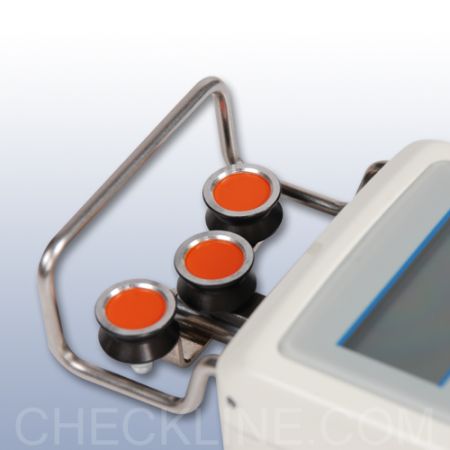

- Rodillos guía acanalados en V montados sobre cojinetes de bolas para velocidades de línea de hasta 2.000 m/min.
- Carcasa resistente de aluminio para una mayor durabilidad
- Funciona con pilas (adaptador de CA para funcionamiento continuo disponible)
- Informe de ensayo específico con informe de calibrado disponible opcionalmente
- Compensador de espesor del material para una mayor precisión
- El microprocesador ajusta automáticamente el calibrado para corregir los diferentes diámetros del material.
La entrega incluye:

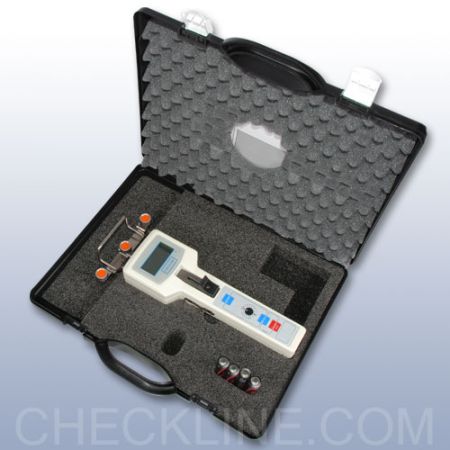

Tensiómetro con maletín de transporte y pilas, instrucciones de uso en inglés o alemán según se solicite.
Opcional disponible
DTM-AC-115 Adaptador de CA 6 V CC para 115 V CA
DTM-AC-230 Adaptador de CA 6 V CC para 230 V CA
Dimensiones
 |
 |
|---|---|
| Fibras ópticas | Acceso limitado |
| • FTMB Utiliza rodillos de baja inercia de 32 mm de diámetro para materiales frágiles sensibles a la curvatura en radios pequeños. Los rodillos están disponibles en plástico o aluminio. Rangos de Tensión (g): 0-200, 0-500, 50-1000, 200-2000 |
• DTFB Los dedos largos y planos y los rodillos ranurados en V en miniatura permiten realizar mediciones en zonas con espacio limitado o con filamentos muy agrupados. Rangos de Tensión (g): |
 |
|
| Cintas y Bandas | Modelo de Palanca |
| • RTMB • BTMB
Los rodillos cilíndricos están disponibles en anchuras de 10, 15, 20 y 30 mm con rebordes simples o dobles. |
• DTMBL La palanca se utiliza en lugar del pulgar para los trabajos de alta tensión. La palanca es opcional en los modelos de 10 Kg y 20 Kg; es estándar en los modelos |
| Modelo | Rango de Tensión g | Factory Calibration Material PA*** |
Material thickness compensator |
|---|---|---|---|
| DTMB-200 | 0.1 - 200.0 | 0.12 mm Ø | |
| DTMB-500 | 0.1 - 500.0 | 0.12 + 0.20 mm Ø | Incorporado |
| DTMB-1K | 50 - 1000 | 0.20 + 0.40 mm Ø | Incorporado |
| DTMB-2K | 200 - 2000 | 0.40 + 0.70 mm Ø | Incorporado |
| DTMB-2.5KB | 250 - 2500 | 0.40 + 0.70 mm Ø | Incorporado |
| DTMB-5KB | 500 - 5000 | 0.60 + 1.20 mm Ø | Incorporado |
| DTMB-10KB | 1.00 - 10.00 kg | 0.80 + 1.40 mm Ø | Incorporado |
| DTMBL-20KB | 2.00 - 20.00 kg | 1.20 + 1.80 mm Ø | |
| DTMBL-50KB | 5.00 - 50.00 kg | steel rope 1.5mm Ø (7x7x0.2) |
|
| *** Suitable for 95% of applications | |||
| Calibration to customized material: If process material differs significantly from the factory calibration material in diameter, rigidity or shape, special calibration using customer supplied samples is recommended. For this purpose a material sample of about 5 m should be supplied. |
|||
| model | Rangos (cN) | Anchura del cabezal* | Calibrado del material | Usos en el sector textil | Aplicaciones de la industria del alambre |
| DTMB-200 | 0.1 - 200.0 | 65 | 0.12mm Ø | max. 200 tex | máx. 0,15 mm Ø |
| DTMB-500 | 0.1 - 500.0 | 65 | 0.12 + 0.20 mm Ø | 20-500 tex | 0.05 - 0.25 mm Ø |
| DTMB-1000 | 50 - 1000 | 65 | 0.20 + 0.40 mm Ø | 10-1000 tex | 0.10 - 0.40 mm Ø |
| DTMB-2000 | 200 - 2000 | 65 | 0.40 + 0.70 mm Ø | 300-2000 tex | 0.30 - 0.60 mm Ø |
| DTMB-2500 | 250- 2500 | 116 | 0.40 + 0.70 mm Ø | 400-2500 tex | 0.30 - 0.60 mm Ø |
| DTMB-5000 | 500- 5000 | 116 | 0.60 + 1.20 mm Ø | 800-5000 tex | 0.40 - 1.00 mm Ø |
| DTMB-10K | 1.00 - 10.00 daN | 116 | 0.80 + 1.40 mm Ø | 1500- 10000 tex | 0.70 - 1.20 mm Ø |
| DTMB-20K-L | 2.00 - 20.00 daN | 216 | 1.20 + 1.80 mm Ø | 2500- 20000 tex | 1.00 - 1.70 mm Ø |
| DTMB-50K-L | 5.00 - 50.00 daN | 216 | Cuerda de acero 1.5 mm Ø (7 x 7 x 0.2) | 6000- 50000 tex | 1.40 - 2.00 mm Ø |
| Otros anchos de cabezal de medición disponibles bajo pedido. Otras unidades de medida disponibles en g o kg y oz o lb. *Según el modelo, anchura de la guía del filamento o distancia exterior entre los rodillos guía exteriores. **Adecuado para el 95% de las aplicaciones - PA = Monofilamento de Poliamida Compensador de espesor de material en todos los modelos excepto DTMB-200 y DTMB-50K-L Se recomienda un calibrado especial utilizando muestras proporcionadas por el cliente, si el material de proceso difiere significativamente del material de calibrado SCHMIDT en diámetro, rigidez o forma. Para ello debe facilitarse una muestra de material de unos 5 m. | |||||
Especificaciones
| Calibrado: | De acuerdo con el procedimiento de fábrica SCHMIDT |
| Precisión: | para 10% a 90% del rango: ± 0,5% escala completa y ± 1 dígito Rango restante y otro material de calibrado: ± 3% escala completa y ± 1 dígito |
| Exceso de alcance: | Aprox. 15% fondo de escala, sin garantía de precisión |
| Protección contra sobrecarga: | 100% del rango de tensión |
| Principio de medición: | Puente extensométrico |
| Medición de la desviación de los rodillos: | 0.2 mm máx. |
| Señal de procesamiento: | Digital |
| Frecuencia de medición: | 62 mediciones/seg |
| Conversor: | 12 bit A/D |
| Coeficiente de Temperatura: | Ganancia: inferior a ± 0,01% escala completa/°C Punto cero: inferior a ± 0,3% escala completa/°C |
| Pantalla: | LCD de 4 dígitos, 12 mm de altura |
| Frecuencia de actualización de la pantalla: | 0, 5, 1, 2 ó 4 segundos seleccionables |
| Memoria: | Últimos valores, MÍN, MÁX, PICO |
| Ajuste en campo: | ± 7 niveles en incrementos del 1,5 |
| Rango de Temperatura: | 10 - 45ºC |
| Humedad ambiental: | 85% RH, máx. |
| Fuente de alimentación: | 4 pilas tamaño AA 1,5 V (unas 20 horas de uso continuo) |
| Desconexión automática: | Después de 2 minutos sin uso |
| Material de la carcasa: | Aluminio fundido a presión |
| Dimensiones de la carcasa: | 235 x 76 x 45 mm |
| Peso, neto (bruto) | Hasta DTMB-10K aprox. 680 g (1500 g) DTMB-20K-L y superiores aprox. 1000 g (2200 g) |
