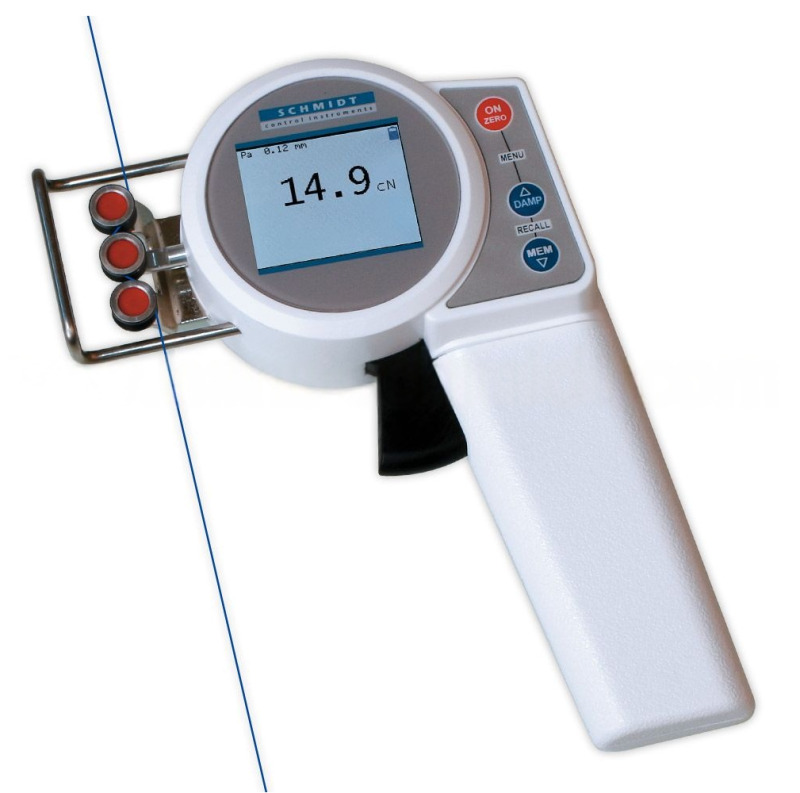

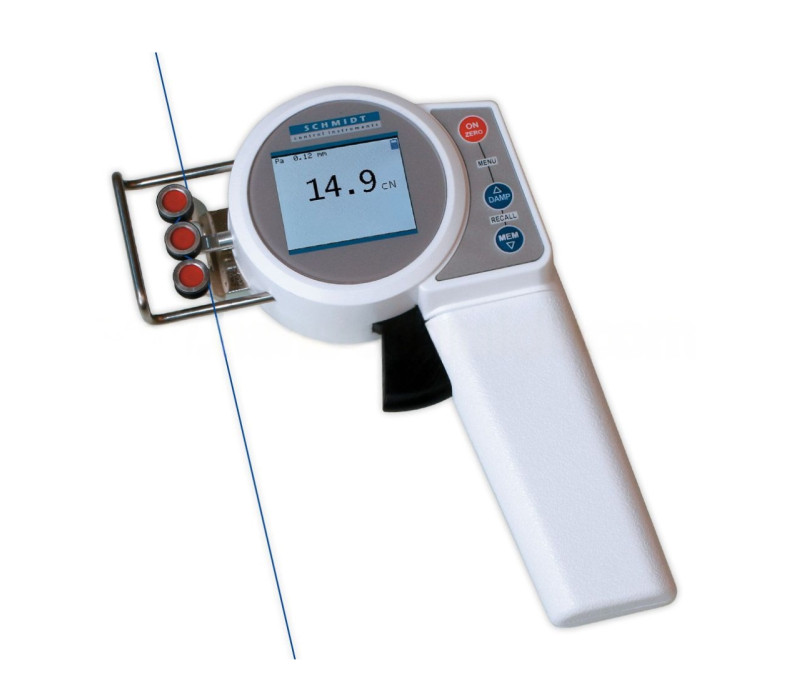

Medidor digital de tensión con guía de hilo estrecha y pantalla en color ZEF

ZEF Medidor digital de tensión para espacios reducidos

Medición digital de bajas tensiones en puntos de difícil acceso

El medidor digital de tensión ZEF permite medir bajas tensiones en hilos textiles, fibras y alambres finos en movimiento. Su guía de hilo estrecha de 43 mm y sus pequeños rodillos guía lo hacen especialmente adecuado para puntos de medición de difícil acceso. Los tres modelos cubren rangos de medida de 0,5 a 200 cN.

Un mecanismo accionado mediante gatillo permite desplazar los rodillos guía para colocar fácilmente el material en movimiento entre ellos. La pantalla TFT en color, retroiluminada, ofrece tres modos de visualización y gira automáticamente en incrementos de 90°, lo que facilita la lectura desde distintas posiciones de medición.

El ajuste automático del cero, la amortiguación electrónica regulable y la selección de unidades de medida facilitan el manejo del instrumento. El instrumento almacena una curva de calibración de fábrica y hasta tres curvas de calibración personalizadas para distintos materiales.

Guía de hilo estrecha de 43 mm con pequeños rodillos de ranura en V para puntos de medición de difícil acceso
Tres modelos con rangos de medida desde 0,5–50,0 cN hasta 1,0–200,0 cN
Mecanismo accionado mediante gatillo para desplazar los rodillos e introducir o retirar el material en movimiento
Pantalla TFT en color retroiluminada con visualización numérica, gráfico de barras en tiempo real y gráfico de tensión frente al tiempo
Rotación automática de la pantalla en incrementos de 90° y ajuste del cero en cada posición de medición
Unidades de medida seleccionables: cN, g, N y lb
Almacenamiento de la última lectura, el valor medio, los valores MIN y MAX y la desviación estándar por intervalo de medición
Amortiguación electrónica regulable y alarmas visuales de los límites MIN/MAX
Una curva de calibración de fábrica y memoria para tres curvas de calibración personalizadas
Batería LiPo recargable integrada con una autonomía aproximada de 25 horas de funcionamiento continuo
Rodillos guía montados sobre rodamientos de bolas, con materiales y velocidades nominales opcionales

Rangos de tensión

Modelo	Rango de medida	Resolución	Anchura de la guía
ZEF-50	0,5–50,0 cN	0,1 cN	43 mm
ZEF-100	0,5–100,0 cN	0,1 cN	43 mm
ZEF-200	1,0–200,0 cN	0,1 cN	43 mm
Los tres modelos se calibran en fábrica con monofilamento de PA (poliamida) de Ø 0,12 mm. Este material de calibración es adecuado para aproximadamente el 95% de las aplicaciones. Si el material que se va a medir presenta diferencias importantes de diámetro, rigidez o forma, se recomienda una calibración personalizada. Para realizarla se necesitan aproximadamente 5 m del material del cliente.

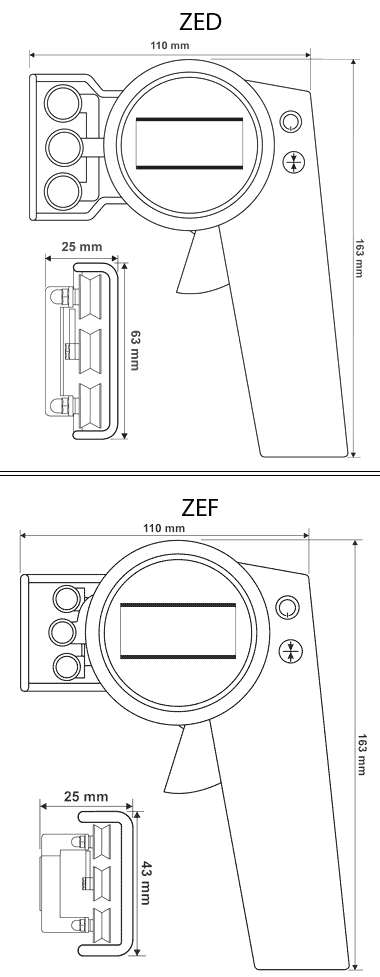

Consulte el dibujo para conocer las dimensiones del ZEF. Todas las dimensiones se indican en milímetros.

Rodillos guía

Código de rodillo	Velocidad máx. del material	Material del rodillo
Estándar	900 m/min	Aluminio con recubrimiento duro
Code K	2000 m/min	Aluminio con recubrimiento duro
Code T	450 m/min	POM negro (para spandex/Lycra)
Code W	450 m/min	Acero niquelado

Para solicitar una configuración de rodillos distinta de la estándar, indique el modelo y el código de rodillo, por ejemplo, ZEF-200-K. Los rodillos estándar no requieren ningún código adicional.

Medidor digital de tensión ZEF con batería LiPo recargable integrada

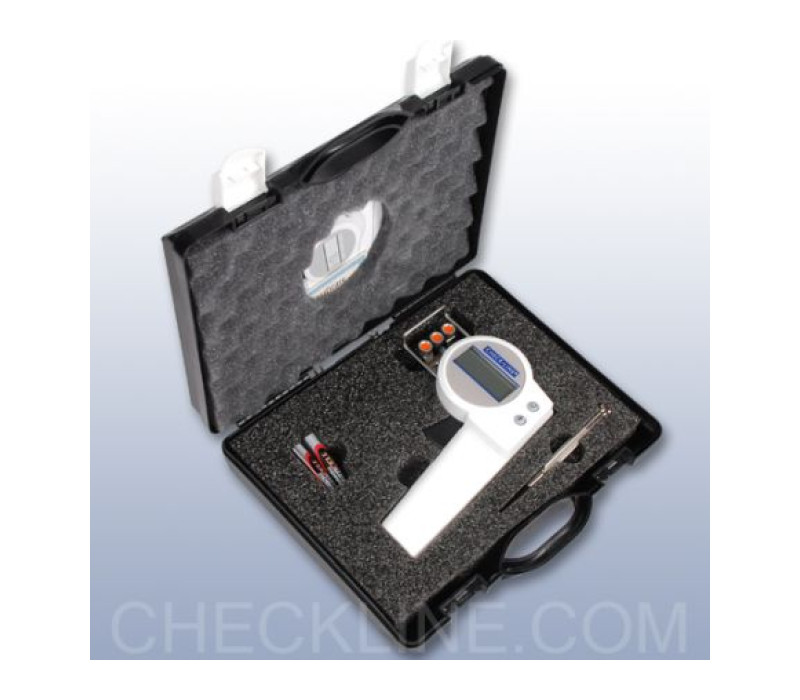

Maletín de transporte
Adaptador de corriente USB (100–240 V) con cuatro adaptadores de enchufe intercambiables (UE, EE. UU., Reino Unido y AUS/NZ)
Cable de carga
Certificado de conformidad 2.1 según EN 10204
Manual de instrucciones en inglés o alemán (a elegir)

Opcionalmente, se puede solicitar un certificado de inspección 3.1 según EN 10204, que incluye un informe de calibración.

ZEF Ficha Técnica

Rango de medida	ZEF-50: 0,5–50,0 cN ZEF-100: 0,5–100,0 cN ZEF-200: 1,0–200,0 cN
Resolución	0,1 cN (todos los modelos)
Exactitud	±1% del fondo de escala ±1 dígito (normalmente ±0,5% del fondo de escala)
Unidades de medida	cN, g, N, lb (seleccionables)
Calibración	Calibración de fábrica: monofilamento de PA, Ø 0,12 mm Memoria: 1 curva de calibración de fábrica + 3 curvas personalizadas
Cabezal de medición	Anchura de la guía de hilo: 43 mm Diámetro de la ranura de los rodillos guía: 7,4 mm
Exceso de rango / Protección contra sobrecargas	Exceso de rango: 10% del fondo de escala sin garantía de exactitud Protección contra sobrecargas: 200% del fondo de escala
Alimentación	Batería LiPo recargable integrada Aprox. 25 h de funcionamiento continuo Tiempo de carga aprox. 3,5 h
Condiciones de funcionamiento	10–45°C; máx. 85% RH
Carcasa	Plástico POM; 157 × 124 × 32 mm (L × An × Al) Peso neto aprox. 200 g
