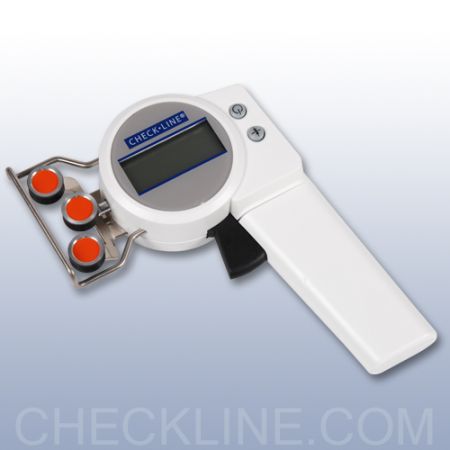

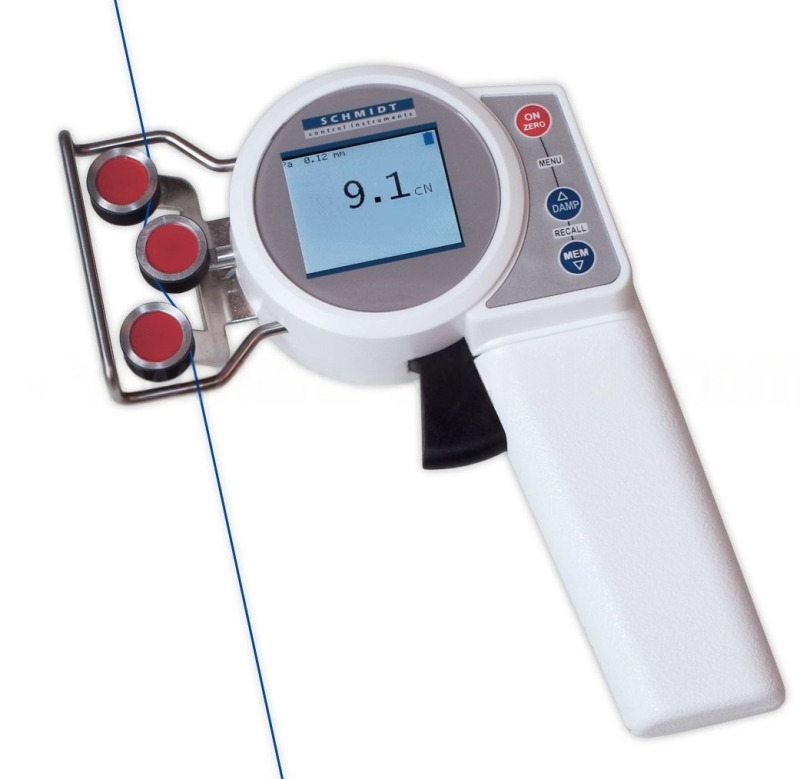

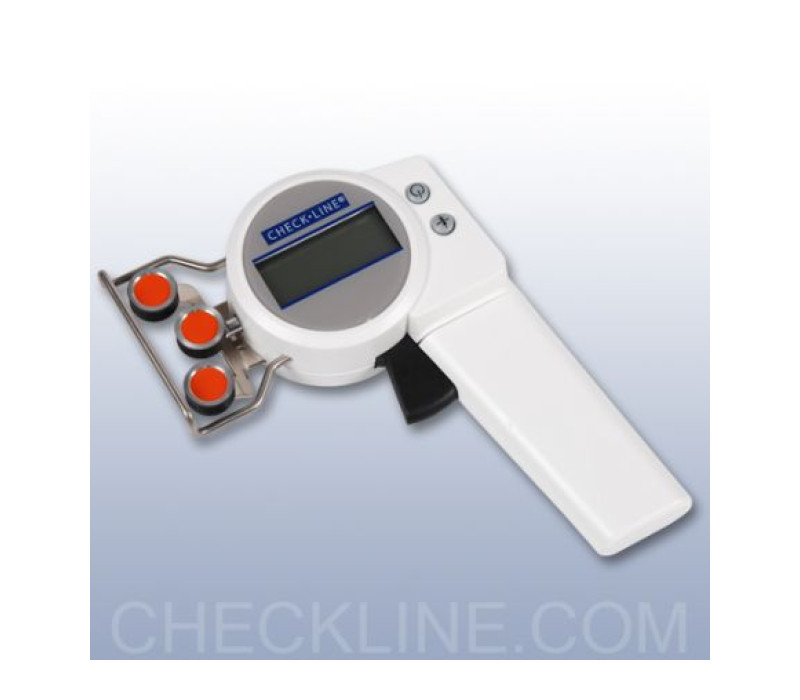

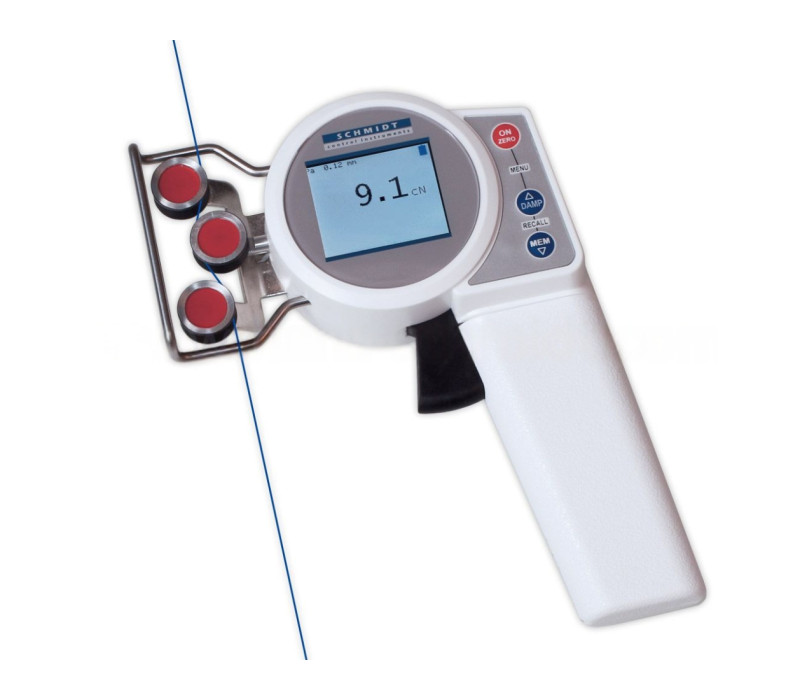

Medidor digital de tensión con pantalla en color y rodillos guía ZED

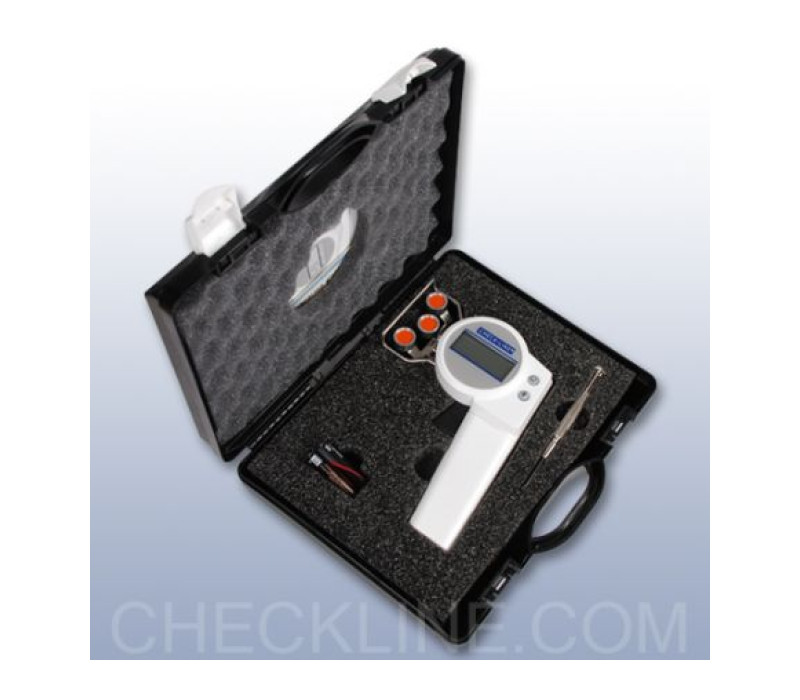

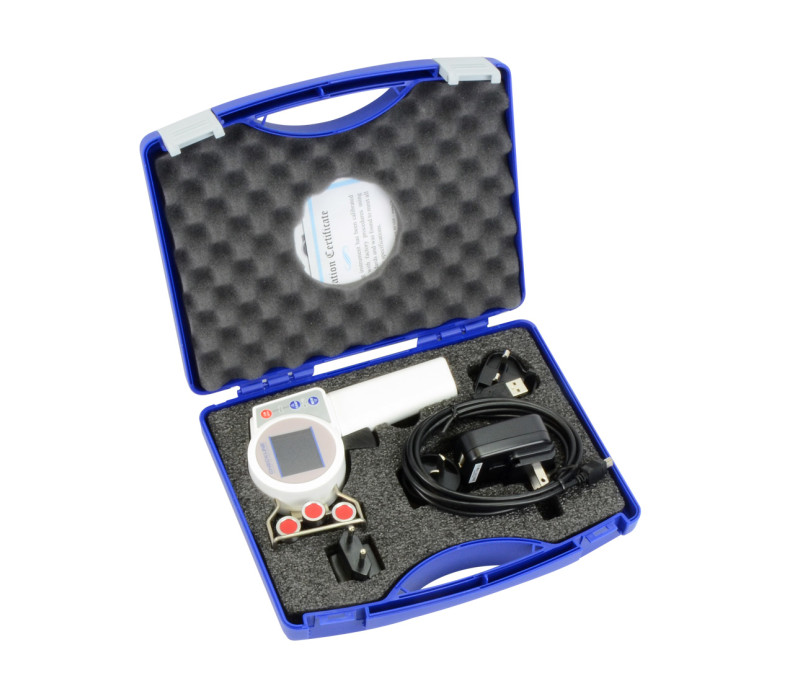

Medidor digital de tensión con maletín de transporte y adaptador de corriente USB ZED

ZED Medidor digital de tensión para hilos y alambres finos

Medición digital de bajas tensiones en hilos textiles, fibras y alambres finos

El medidor digital de tensión ZED permite medir bajas tensiones en hilos textiles, fibras y alambres finos en movimiento. Su guía de hilo de 63 mm y sus rodillos guía de mayor tamaño lo hacen adecuado para mediciones generales de baja tensión en las que no se requieren rodillos miniatura. Los dos modelos ofrecen rangos de medida de 1,0–200,0 cN y 1–500 cN.

Un mecanismo accionado mediante gatillo permite desplazar los rodillos guía para introducir y retirar fácilmente el material en movimiento. La pantalla TFT en color, retroiluminada, ofrece visualización numérica, un gráfico de barras en tiempo real y un gráfico de tensión frente al tiempo. Gira automáticamente en incrementos de 90° para adaptarse a la posición de medición.

El ajuste automático del cero, la amortiguación electrónica regulable y la selección de unidades de medida favorecen la fiabilidad de las mediciones. Se pueden almacenar una curva de calibración de fábrica y hasta tres curvas de calibración personalizadas para distintos materiales. Existen opciones de rodillos guía para diferentes materiales y velocidades de desplazamiento más elevadas.

Solicitar precio >>

Dos modelos con rangos de medida de 1,0–200,0 cN y 1–500 cN

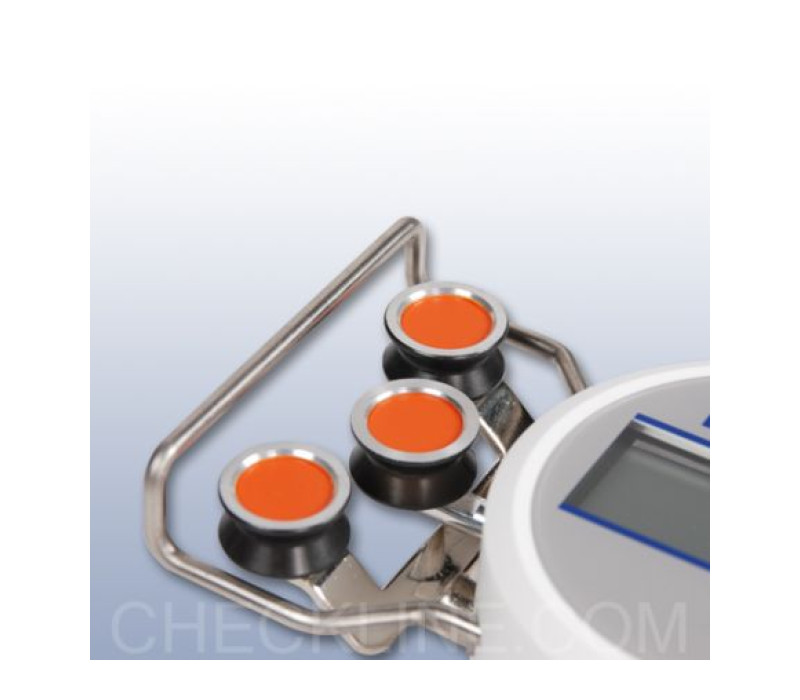

Guía de hilo de 63 mm con rodillos guía de ranura en V montados sobre rodamientos de bolas
Mecanismo accionado mediante gatillo para desplazar los rodillos e introducir o retirar el material en movimiento
Pantalla TFT en color retroiluminada con visualización numérica, gráfico de barras en tiempo real y gráfico de tensión frente al tiempo
Rotación automática de la pantalla en incrementos de 90° y ajuste del cero en cada posición de medición
Unidades de medida seleccionables: cN, g, N y lb
Almacenamiento de la última lectura, el valor medio, los valores MIN y MAX y la desviación estándar por intervalo de medición
Amortiguación electrónica regulable y alarmas visuales de los límites MIN/MAX
Una curva de calibración de fábrica y memoria para tres curvas de calibración personalizadas
Batería LiPo recargable integrada con una autonomía aproximada de 25 horas de funcionamiento continuo
Configuraciones opcionales de rodillos guía para velocidades de desplazamiento de hasta 5000 m/min

Medidor digital de tensión ZED con batería LiPo recargable integrada
Maletín de transporte
Adaptador de corriente USB (100–240 V) con cuatro adaptadores de enchufe intercambiables (UE, EE. UU., Reino Unido y AUS/NZ)
Certificado de conformidad 2.1 según EN 10204
Manual de instrucciones en inglés o alemán (a elegir)

Opcionalmente, se puede solicitar un certificado de inspección 3.1 según EN 10204, que incluye un informe de calibración.

Rango de medida	ZED-200: 1,0–200,0 cN ZED-500: 1–500 cN
Resolución	ZED-200: 0,1 cN ZED-500: 1 cN
Exactitud	±1% del fondo de escala ±1 dígito (normalmente ±0,5% del fondo de escala)
Unidades de medida	cN, g, N, lb (seleccionables)
Calibración	Calibración de fábrica: monofilamento de PA, Ø 0,20 mm Memoria: 1 curva de calibración de fábrica + 3 curvas personalizadas
Cabezal de medición	Anchura de la guía de hilo: 63 mm Diámetro de la ranura de los rodillos guía: 12 mm
Exceso de rango / Protección contra sobrecargas	Exceso de rango: 10% del fondo de escala sin garantía de exactitud Protección contra sobrecargas: 200% del fondo de escala
Alimentación	Batería LiPo recargable integrada Aprox. 25 h de funcionamiento continuo Tiempo de carga aprox. 3,5 h
Condiciones de funcionamiento	10–45°C; máx. 85% RH
Carcasa	Plástico POM; 157 × 130 × 33 mm (L × An × Al) Peso neto aprox. 200 g

Consulte el dibujo para conocer las dimensiones del ZED. Todas las dimensiones se indican en milímetros.

Rangos de tensión

Modelo	Rango de medida	Resolución	Anchura de la guía
ZED-200	1,0–200,0 cN	0,1 cN	63 mm
ZED-500	1–500 cN	1 cN	63 mm
Ambos modelos se calibran en fábrica con monofilamento de PA (poliamida) de Ø 0,20 mm. Este material de calibración es adecuado para aproximadamente el 95% de las aplicaciones. Si el material que se va a medir presenta diferencias importantes de diámetro, rigidez o forma, se recomienda una calibración personalizada. Para realizarla se necesitan aproximadamente 5 m del material del cliente.

Rodillos guía

Código de rodillo	Velocidad máx. del material	Material del rodillo
Estándar	2000 m/min	Aluminio con recubrimiento duro
Code K	3500 m/min	Aluminio con recubrimiento duro
Code H	5000 m/min	Aluminio con recubrimiento por plasma
Code T	1000 m/min	POM negro
Code W	1000 m/min	Acero niquelado
Code CE2	1000 m/min	Aluminio con recubrimiento cerámico

Para solicitar una configuración de rodillos distinta de la estándar, indique el modelo y el código de rodillo, por ejemplo, ZED-500-K. Los rodillos estándar no requieren ningún código adicional.

Productos

Artículo	Producto
133372	ZED-200 Tension Meter Digital 1-200 cN
132904	ZED-500 Tension Meter Digital 1-500 cN

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
Solicitud de pedido especial
