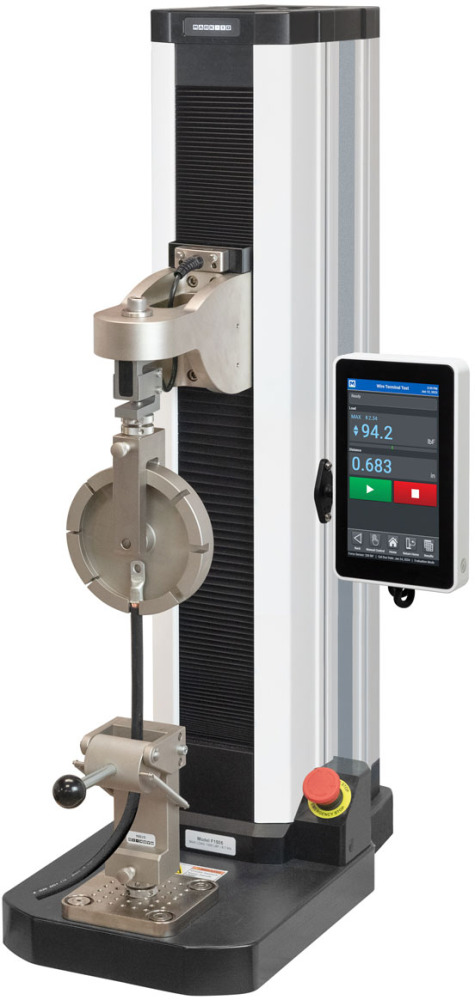

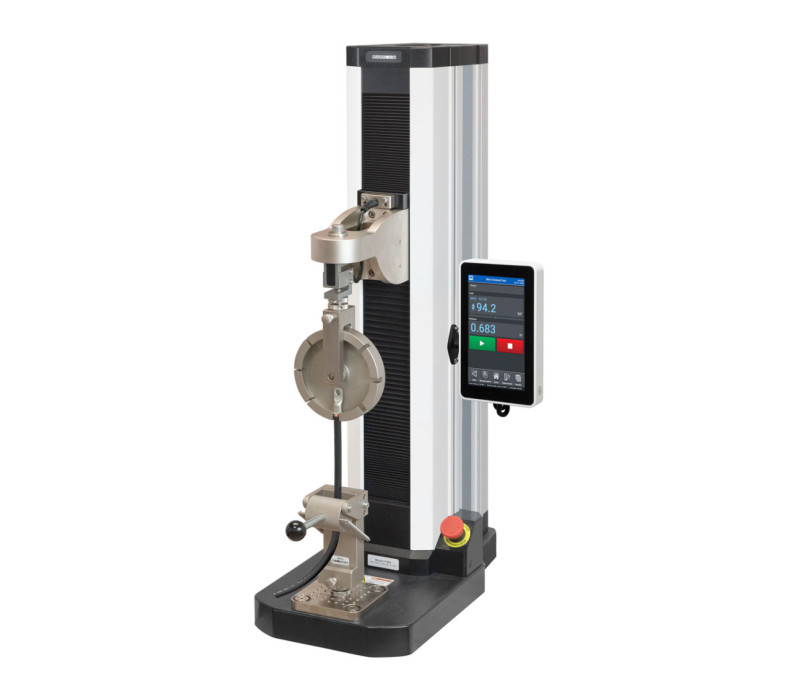

WTT-EMHD Sistema Motorizado de Ensayo de Terminales de Alta Capacidad
El WTT-EMHD es un sistema motorizado de ensayo de terminales de alta capacidad, diseñado para evaluar la resistencia de crimpado en cables con diámetros de hasta 11,8 mm y fuerzas de tracción de hasta 6,7 kN. Disponible en versiones de 3,7, 5 y 6,7 kN, este sistema ofrece configuraciones tanto para ensayos destructivos como para pruebas no destructivas con mantenimiento de carga conforme a normativas UL486A, ISO 67 y SAE/USCAR-21.
Gracias a su interfaz de pantalla táctil intuitiva, permite configurar y ejecutar pruebas con gran facilidad. Además, puede ser adaptado para otros tipos de ensayos de tracción y compresión mediante accesorios opcionales o integrarse con sistemas IntelliMESUR® si se requiere una configuración más avanzada.
Características Destacadas:
- Alta capacidad de carga: Versiones disponibles para diferentes necesidades de ensayo: WTT-EM750HD (3,7 kN), WTT-EM1000HD (5 kN) y WTT-EM1500HD (6,7 kN).
- Interfaz táctil intuitiva: Facilita la programación y ejecución de pruebas con máxima precisión.
- Ensayos no destructivos: Función opcional de mantenimiento de carga conforme a estándares UL y SAE.
- Fixture ranurado: Apto para cables de hasta 11,8 mm de diámetro (AWG 4/0).
- Salida de datos: Transferencia mediante conexión USB a PC o sistema de adquisición de datos.
- Sistema modular: Posibilidad de adaptar el banco para otros ensayos con fijaciones alternativas.
Beneficios Clave:
- Versatilidad de uso: Ideal tanto para control de calidad como para desarrollo de producto y certificación.
- Precisión y repetibilidad: Ensayos fiables incluso en cables de gran calibre.
- Optimización del flujo de trabajo: Programación rápida, perfiles de prueba reutilizables y resultados trazables.
¿Tienes dudas sobre la configuración más adecuada? Contacta con nosotros y te ayudamos a elegir la solución ideal para tu aplicación.
Características
- Certificado de calibración: Incluye certificado trazable según normativa NIST.
- Garantía: Cobertura de 3 años como estándar.
- Certificación CE: Cumple con las directivas de seguridad y calidad europeas.
El modelo WTT-EMHD se comercializa como un sistema de ensayo completo que incluye los siguientes componentes:

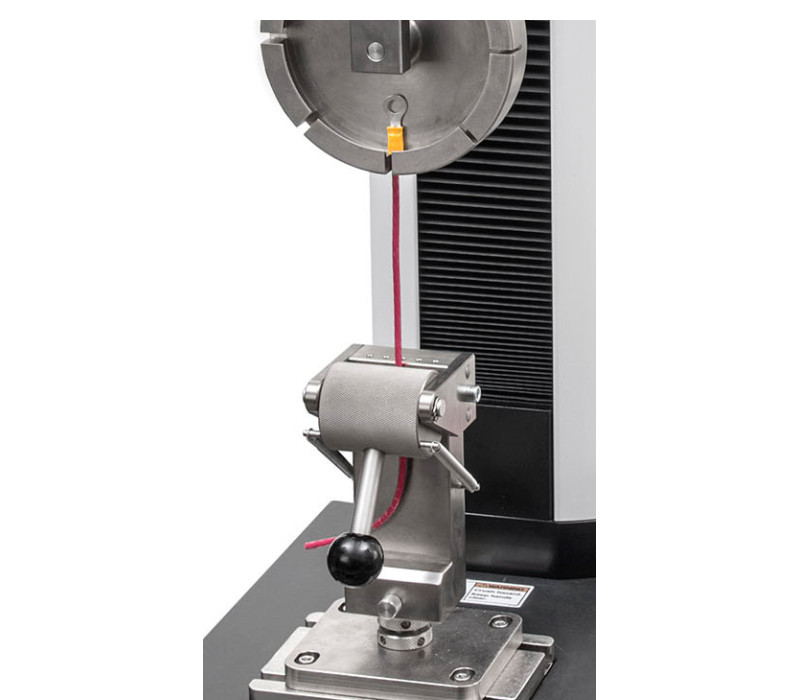

- F1505S – Banco de ensayos motorizado programable
- MR07-750 / 1000 / 1500 – Dinamómetro digital

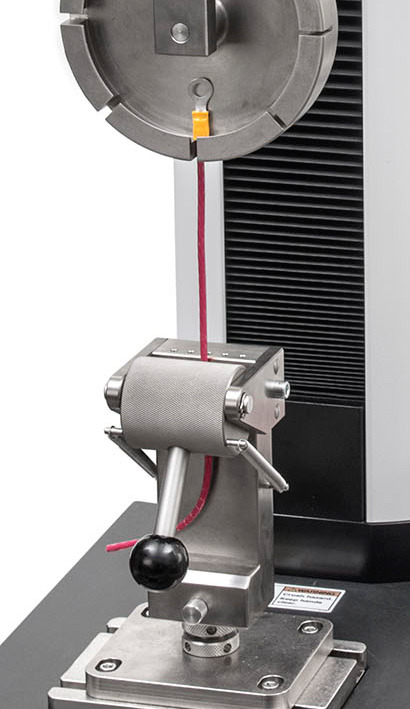

- G1094 – Mordaza de leva para cables

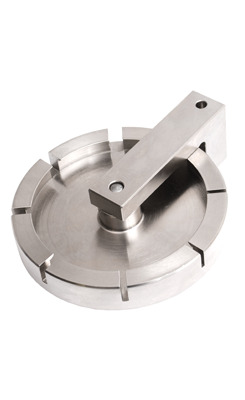

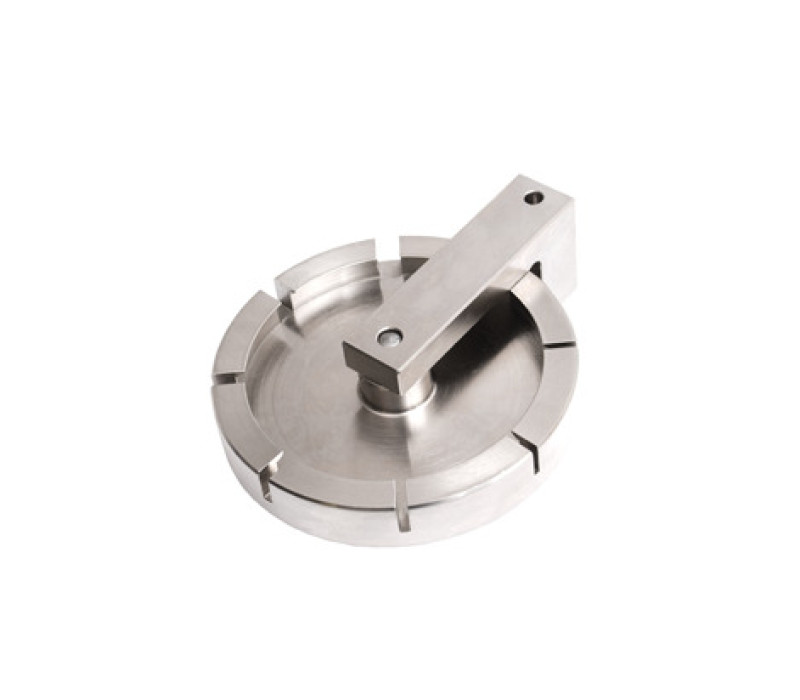

- G1093 – Mordaza para terminales de cable
- AC1045-2 – Pieza terminal con ojo
Para realizar ensayos no destructivos, se requieren las siguientes dos opciones adicionales:
- EMF006-2 – Opción de ciclo para el banco de ensayo EasyMESUR
- EMF008-2 – Opción de mantenimiento de carga para el banco de ensayo EasyMESUR
Productos relacionados

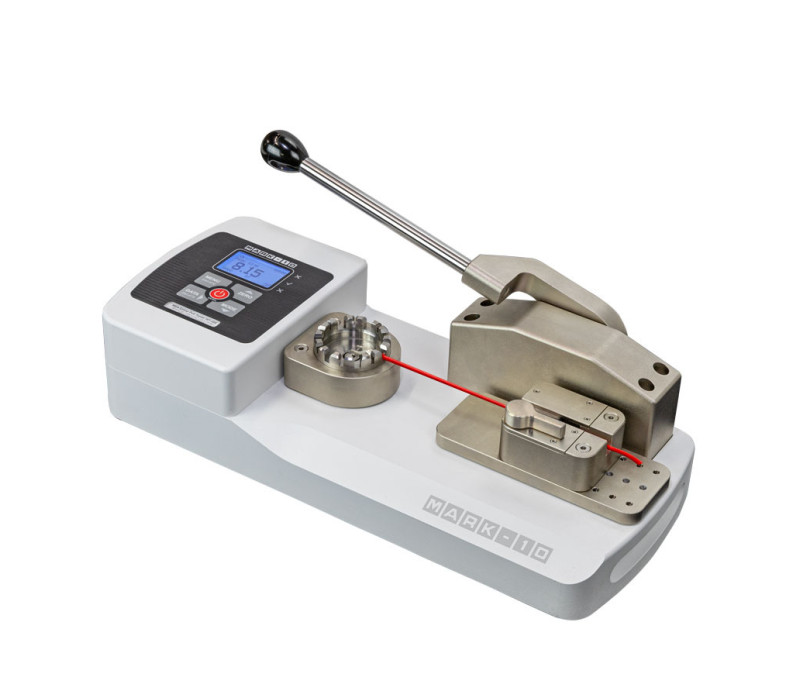

WT-205 Medidor de Resistencia de Crimpado Manual
- Frecuencia de muestreo: 7.000 Hz para capturar con precisión los valores pico de fuerza.
- Protección por contraseña: Evita modificaciones no autorizadas de los parámetros del ensayo.
- Orificios de montaje: Integrados para fijación segura en banco de pruebas.
Más detalles

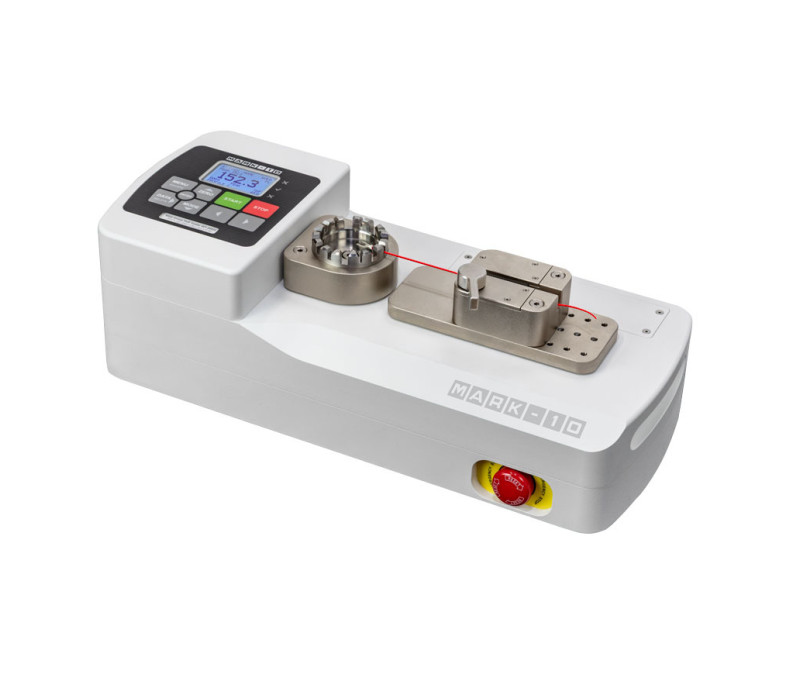

WT-205M Medidor de Resistencia de Crimpado Motorizado
- Compatibilidad con perfiles de prueba: Permite guardar hasta 500 configuraciones de ensayo para diferentes necesidades (función opcional).
- Indicadores visuales y acústicos: Iluminación LED verde/rojo y alarmas configurables para pruebas con límites programados.
Más detalles

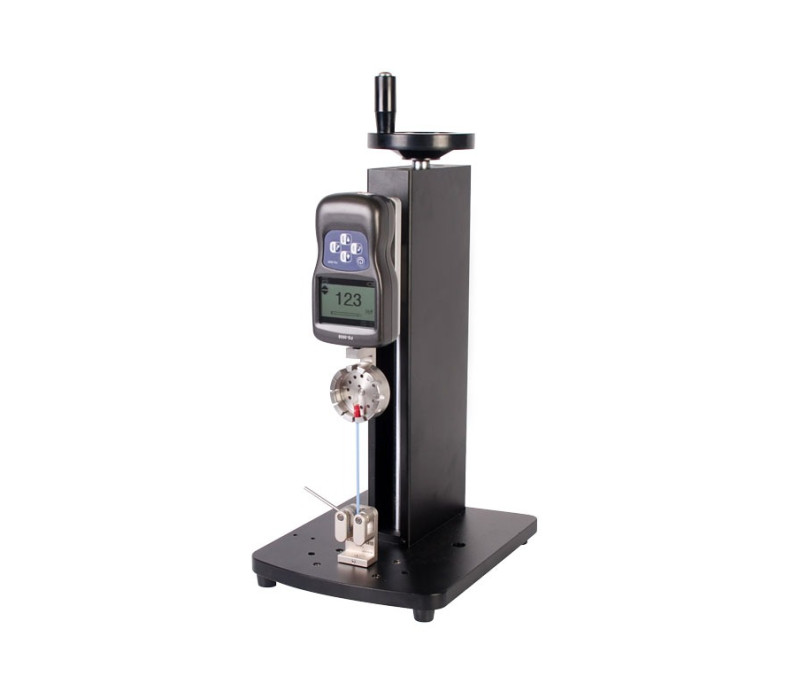

WTT Comprobador de tracción de cables
- Medición de la fuerza de extracción opcionalmente hasta 50 kg o 100 kg
- Los valores máximos y mínimos programables permiten emitir alarmas visuales y acústicas cuando se superan los límites.
- Se pueden realizar hasta 500 mediciones en la memoria de datos
Más detalles
WTT-HD Comprobador horizontal de terminales de cable
- Para comprobar los valores de fuerza de tracción de cables eléctricos, terminales crimpados, conectores y todas las demás pruebas de tracción.
- Precisión: ±0.2% ±1 LSD
- Escala de medición: 0-100 Kg / 0-1000N / 0-220 lbs
Más detalles
Banco de prueba IntelliMESUR® F755 / F1505
- Asistentes para la creación de pruebas: Facilitan la configuración de ensayos mediante una guía paso a paso, garantizando resultados óptimos sin complicaciones.
- Solución integrada de control de movimiento y recogida de datos: Permite un control preciso del desplazamiento y captura de datos en tiempo real, mejorando la calidad del ensayo.
- Sistema Plug & Test® versátil: Compatible con células de carga de otros fabricantes mediante el adaptador PTAF, ampliando las opciones de medición.
Más detalles
Accesorios
Series R07 Sensores de fuerza de la serie R07
- Compatible con los bancos de pruebas modelos F755, F1505 y F1505S
- Medir la fuerza de tracción y compresión
- Miembro de la familia Plug & Test® de sensores e indicadores intercambiables (requiere adaptador)
Más detalles
Especificaciones
| Rango de velocidad estándar: | 10 – 600 mm/min |
| Rango de velocidad opcional: | 0,5 – 1.100 mm/min |
| Precisión de carga: | ±0,1 % en el banco de ensayo (excluye la tolerancia del sensor) |
| Alimentación eléctrica: | Entrada universal 100–240 V AC, 50/60 Hz, 120 W |
| Peso con embalaje: | 118 kg |
| Garantía: | 3 años |
