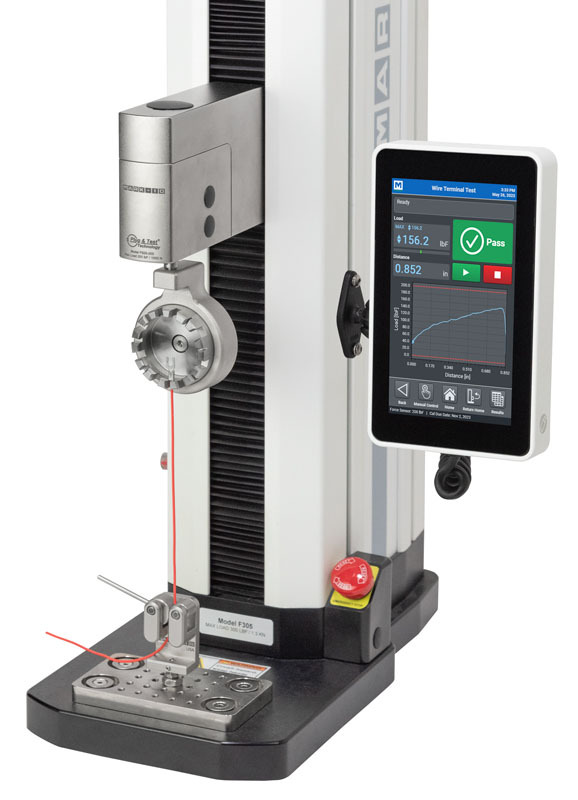

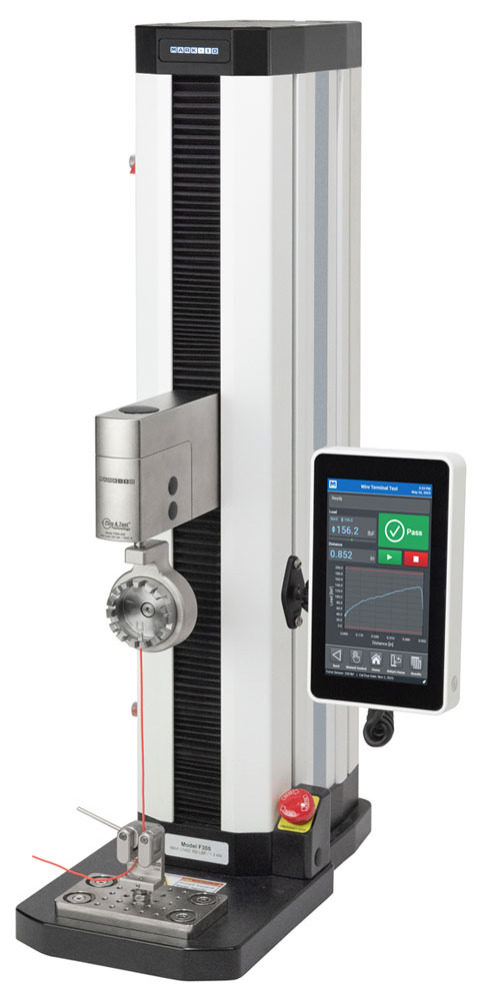

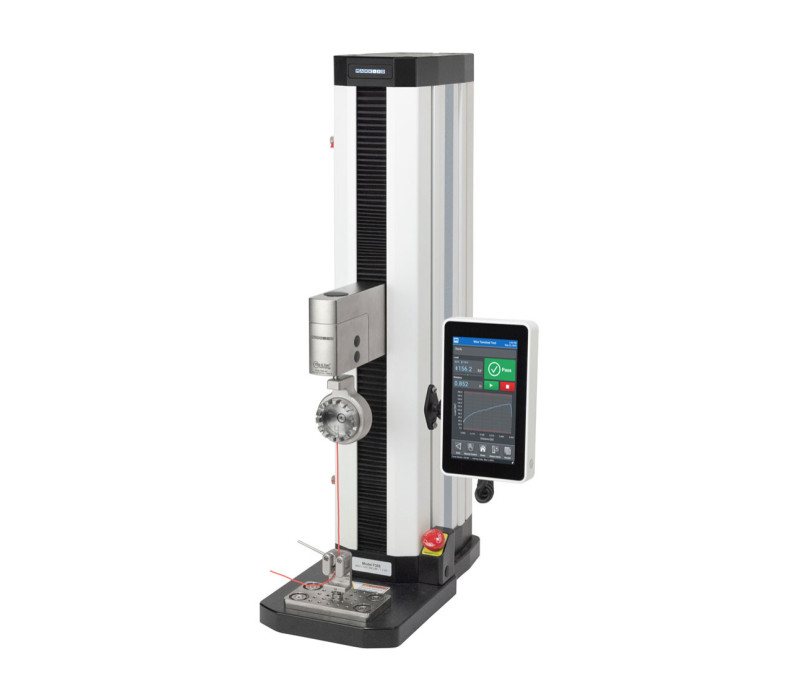

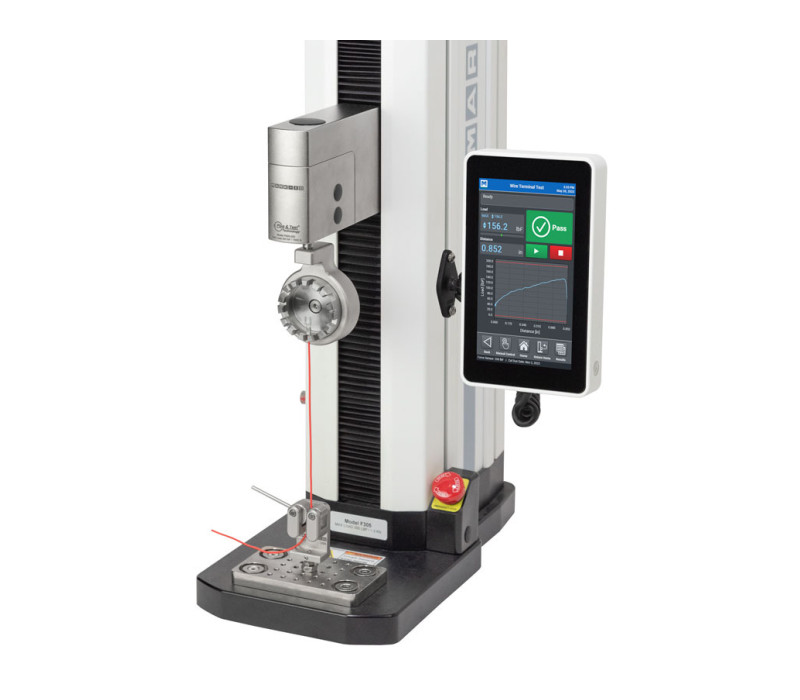

WTT-EM Probador Motorizado de Terminales de Cable
El WTT-EM es un sistema motorizado de ensayo para terminales de cable, diseñado para evaluar con precisión la resistencia de crimpado conforme a normativas como UL486A y SAE/USCAR-21. Con una capacidad de hasta 1.000 N, este sistema se adapta a múltiples requisitos gracias a su configuración modular y dos variantes disponibles:
- WTT-EM-STD: Sistema básico para ensayos destructivos.
- WTT-EM-ADV: Sistema avanzado con función de mantenimiento de carga para ensayos no destructivos.
Características Destacadas:
- Ensayo de tracción preciso: Para terminales crimpados, hasta 1.000 N de fuerza.
- Sistema modular: Basado en banco F-305-EM, permite adaptaciones hasta 1.500 N con accesorios opcionales.
- Control de carga constante (versión ADV): Mantiene la carga durante un intervalo predeterminado según norma.
- Salida de datos: Conexión USB estándar para transferencia de resultados a PC o sistemas de recolección de datos.
- Certificación CE: Cumple con normativas europeas de seguridad y calidad.
- Incluye certificado de calibración: Certificado rastreable a NIST.
Beneficios Clave:
- Versatilidad de uso: Apto para ensayos destructivos y pruebas con mantenimiento de carga.
- Modularidad total: Puede configurarse fácilmente para nuevas necesidades o normativas futuras.
- Fiabilidad certificada: 3 años de garantía y calibración rastreable garantizan precisión y trazabilidad.
¿Necesitas más información o una configuración adaptada a tus ensayos? Contacta con nosotros.
Características
- Configuraciones disponibles: STD (básica) y ADV (avanzada con control de carga).
- Requiere pocos ajustes: Ideal para laboratorios de calidad, I+D o producción.
Los sistemas WTT-EM constan de:
- F305-EM - Banco de ensayos motorizado programable
- FS05-200 - Dinamómetro digital
- G1002 - Mordaza de leva para cables
- G1076 - Mordaza para terminales de cable
El modelo WTT-EM-ADV también incluye:
- EMF006-1 - Opción de ciclos para el banco de ensayos EasyMESUR
- EMF008-1 - Opción de mantenimiento de carga para el banco de ensayos EasyMESUR
Productos relacionados
WT-205 Medidor de Resistencia de Crimpado Manual
- Frecuencia de muestreo: 7.000 Hz para capturar con precisión los valores pico de fuerza.
- Protección por contraseña: Evita modificaciones no autorizadas de los parámetros del ensayo.
- Orificios de montaje: Integrados para fijación segura en banco de pruebas.
Más detalles
WT-205M Medidor de Resistencia de Crimpado Motorizado
- Compatibilidad con perfiles de prueba: Permite guardar hasta 500 configuraciones de ensayo para diferentes necesidades (función opcional).
- Indicadores visuales y acústicos: Iluminación LED verde/rojo y alarmas configurables para pruebas con límites programados.
Más detalles
WTT-HD Comprobador horizontal de terminales de cable
- Para comprobar los valores de fuerza de tracción de cables eléctricos, terminales crimpados, conectores y todas las demás pruebas de tracción.
- Precisión: ±0.2% ±1 LSD
- Escala de medición: 0-100 Kg / 0-1000N / 0-220 lbs
Más detalles
WTT Comprobador de tracción de cables
- Medición de la fuerza de extracción opcionalmente hasta 50 kg o 100 kg
- Los valores máximos y mínimos programables permiten emitir alarmas visuales y acústicas cuando se superan los límites.
- Se pueden realizar hasta 500 mediciones en la memoria de datos
Más detalles
Banco de prueba EasyMESUR® F105 / F305 / F505 / F505H
- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.
- Panel de control táctil integrado: Para configurar, ejecutar y analizar datos a través del software Easy MESUR®.
- Asistentes de creación de pruebas: Guías que ayudan al usuario durante el proceso de configuración.
Más detalles
Banco de prueba IntelliMESUR® F105 / F305 / F505 / F505H
- Sensor de fuerza integrado: Interfaz sin cables para el sensor de fuerza FS05.
- Panel de control táctil integrado: Configuración, ejecución y análisis de datos a través del panel de control IntelliMESUR® integrado.
- Solución integrada de control de movimiento: Recopilación de datos con interfaz perfecta para el sensor de fuerza FS05 sin cables. El sistema Plug & Test® permite utilizar células de carga de otros fabricantes mediante el adaptador PTAF.
Más detalles
Accesorios
Series FS05 Sensores de fuerza de la serie FS05
- Se monta directamente en la cruceta de los modelos F105, F305, F505 y F505H sin cables de conexión
- Miembro de la familia Plug & Test® de sensores e indicadores intercambiables (requiere adaptador)
- Medir la fuerza de tracción y compresión
Más detalles
Especificaciones
| Capacidad de carga | 1.000 N / 100 kg / 200 lbf |
| Rango de velocidad (estándar) | 13 – 330 mm/min (0,6 – 13 in/min) |
| Recorrido máximo | 292 mm (11,5 pulgadas) |
| Precisión de la velocidad | ±0,2% del valor configurado |
| Estabilidad bajo carga | ±0% (controlado por motor paso a paso) |
| Repetibilidad del interruptor de fin de carrera | 0,03 mm (0,001 in) |
| Alimentación eléctrica | Entrada universal 80–240 V AC, 50/60 Hz |
| Peso (sin accesorios) | 45 kg aproximadamente |
