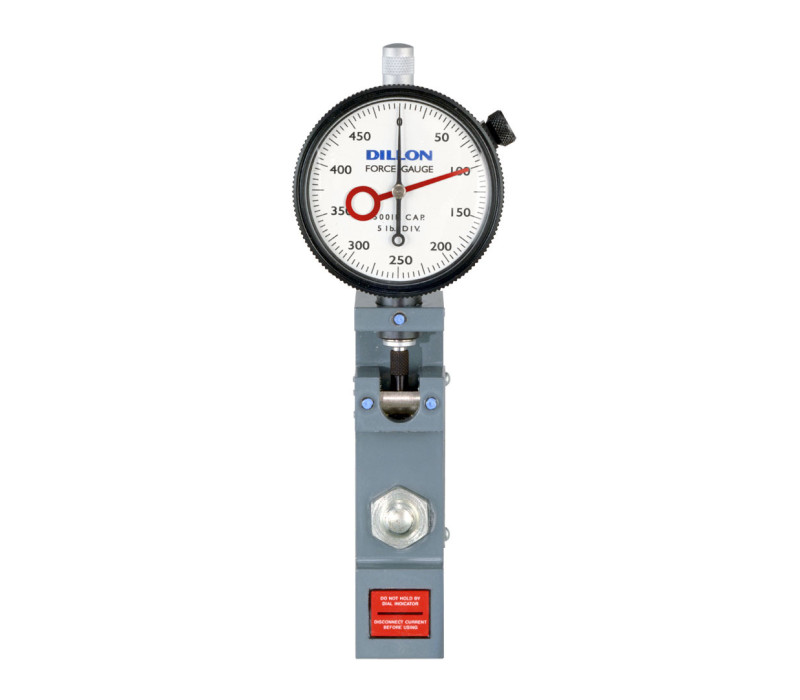

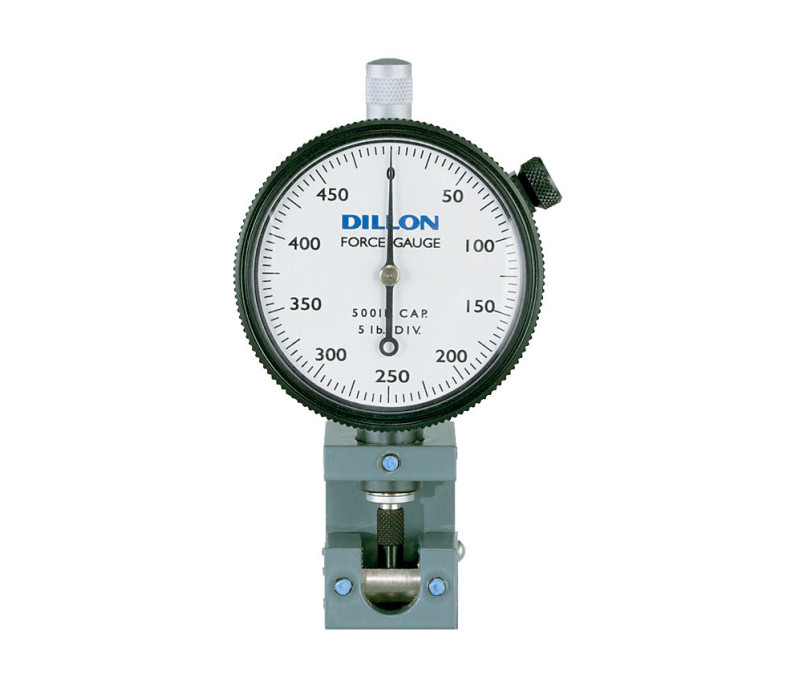

Medidor mecánico de fuerza de compresión de perfil bajo con reloj comparador U-Force

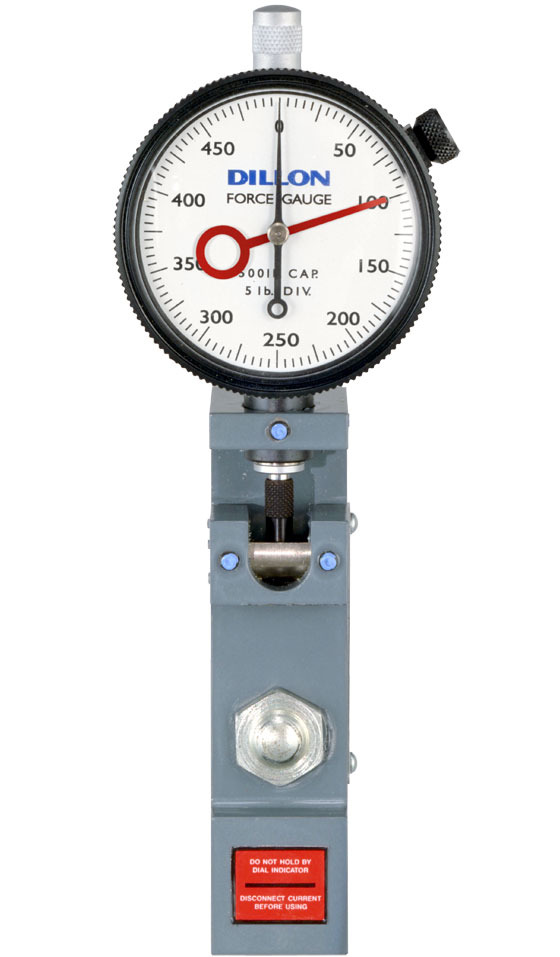

U-Force medidor mecánico de fuerza de compresión con accesorio de apoyo, vista frontal

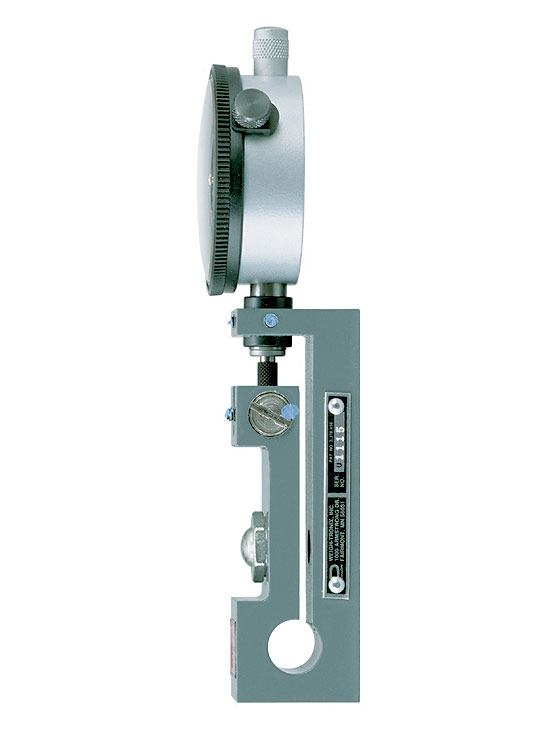

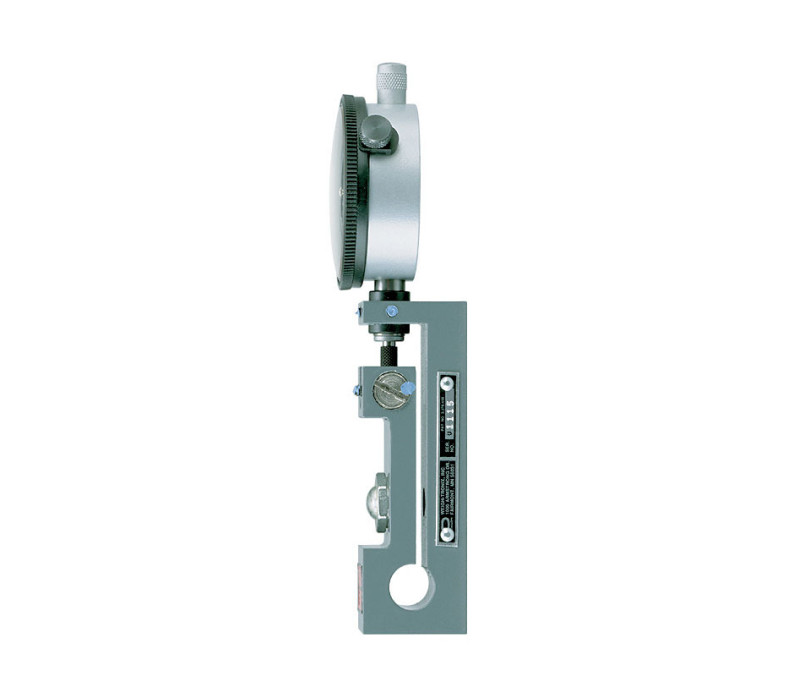

U-Force medidor mecánico de fuerza de compresión, vista lateral

U-Force medidor mecánico de fuerza de compresión de perfil bajo

Medidor mecánico de fuerza de compresión de perfil bajo para espacios reducidos

El U-Force es un medidor mecánico de fuerza de compresión diseñado para medir cargas aplicadas cuando el espacio disponible es limitado. Su base plana permite colocar el instrumento sobre una superficie de apoyo plana, mientras que un reloj comparador de precisión muestra la fuerza de compresión aplicada.

El U-Force está disponible en versiones con escala graduada en libras o kilogramos, con capacidades de 100 a 5.000 lb o de 50 a 500 kg, según el modelo seleccionado. Cada medidor ofrece una precisión de ±1 % del fondo de escala. Puede utilizarse manualmente, colocarse sobre una superficie plana o integrarse en un dispositivo de ensayo adecuado.

El mecanismo de medición utiliza una viga de flexión de acero aleado tratado térmicamente. Cuando se aplica una fuerza de compresión a través del accesorio de apoyo, la viga se flexiona y acciona el reloj comparador, que muestra un valor proporcional a la fuerza aplicada. El indicador puede ajustarse a cero antes de realizar la medición.

Cada medidor de base plana se suministra con un accesorio de apoyo en forma de cazoleta y un rodamiento. También hay disponibles accesorios de apoyo planos y abombados para distintas necesidades de contacto. El accesorio debe ser compatible con la capacidad del medidor seleccionado y la fuerza debe aplicarse de forma centrada para obtener lecturas precisas.

Solicitar precio >>

Medición mecánica de fuerzas de compresión con lectura directa mediante aguja
Diseño de perfil bajo con base plana para mediciones en espacios reducidos
Precisión de ±1 % del fondo de escala
Ocho capacidades disponibles con escala graduada en libras o kilogramos
Ajuste del cero de la aguja antes de cada medición
Apto para uso manual, colocación sobre superficies planas o integración en dispositivos de ensayo
Accesorios de apoyo planos y abombados disponibles para las capacidades compatibles

Medición y accesorios de apoyo

Cómo utilizar el U-Force

Coloque la base plana del medidor contra una superficie de apoyo plana adecuada y aplique la fuerza de compresión de forma centrada a través del accesorio de apoyo superior. La viga de flexión transmite el movimiento al reloj comparador, que muestra la fuerza aplicada. Ajuste el indicador a cero antes de realizar la medición.

El instrumento mide exclusivamente fuerzas de compresión. Una carga descentrada o aplicada incorrectamente puede producir lecturas imprecisas. Seleccione un accesorio de apoyo compatible con la capacidad del medidor y la superficie de contacto.

Accesorios de apoyo alternativos

Capacidad del medidor	Accesorio plano	Accesorio abombado
100–250 lb / 50–100 kg	30160-0011	30159-0014
500–1.000 lb / 500 kg	30484-0010	30483-0011
5.000 lb	30475-0011	30434-0011

Los accesorios de apoyo alternativos se venden por separado. Confirme la geometría de contacto que necesita al realizar su pedido.

Medidor mecánico de fuerza de compresión U-Force
Accesorio de apoyo en forma de cazoleta y rodamiento
Maletín de transporte de plástico
Certificado de calibración

Descargas

Medición	Fuerza de compresión mecánica, indicación mediante reloj comparador
Capacidades y graduaciones disponibles	Escala en libras: 100 × 1 lb 250 × 2,5 lb 500 × 5 lb 1.000 × 10 lb 5.000 × 50 lb Escala en kilogramos: 50 × 0,5 kg 100 × 1 kg 500 × 5 kg
Precisión	±1 % del fondo de escala
Referencia del modelo del fabricante	100 × 1 lb: AWT05-100985 250 × 2,5 lb: AWT05-100986 500 × 5 lb: AWT05-100982 1.000 × 10 lb: AWT05-100983 5.000 × 50 lb: AWT05-100989 50 × 0,5 kg: AWT05-100987 100 × 1 kg: AWT05-100988 500 × 5 kg: AWT05-100984

Productos

Artículo	Producto
137372	U-Force Flat Bottom Force Gauge 100 x 1 lb
137373	U-Force Flat Bottom Force Gauge 250 x 2-1/2 lb
137374	U-Force Flat Bottom Force Gauge 500 x 5 lb
137375	U-Force Flat Bottom Force Gauge 1000 x 10 lb
137376	U-Force Flat Bottom Force Gauge 5000 x 50 lb
137378	U-Force Flat Bottom Force Gauge 50 x 1/2 kg
137379	U-Force Flat Bottom Force Gauge 100 x 1 kg
137380	U-Force Flat Bottom Force Gauge 500 x 5 kg

Accesorios

Artículo	Producto
137381	30160-0011 - Load fitting FLAT for U-Force 10 - 100kg
137383	30159-0014 - Load fitting DOME for U-Force 10 - 100kg
137387	30484-0010 - Load fitting FLAT for U-Force 500kg
137385	30483-0011 - Load fitting DOME for U-Force 500kg
137390	30475-0011 - Load fitting FLAT for U-Force 1000 - 2500 kg
137388	30434-0011 - Load fitting DOME for U-Force 1000 - 2500 kg
137389	30125-0015 - Load fitting CUP for U-Force 2K - 10K
