TS1 Sensor de tensión

Name: TS1 Sensor de tensión
SKU: 127427

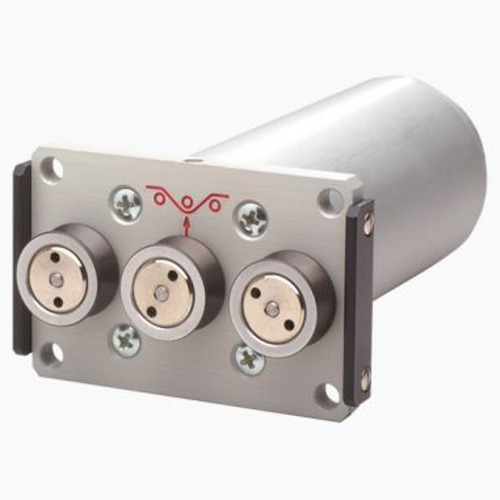

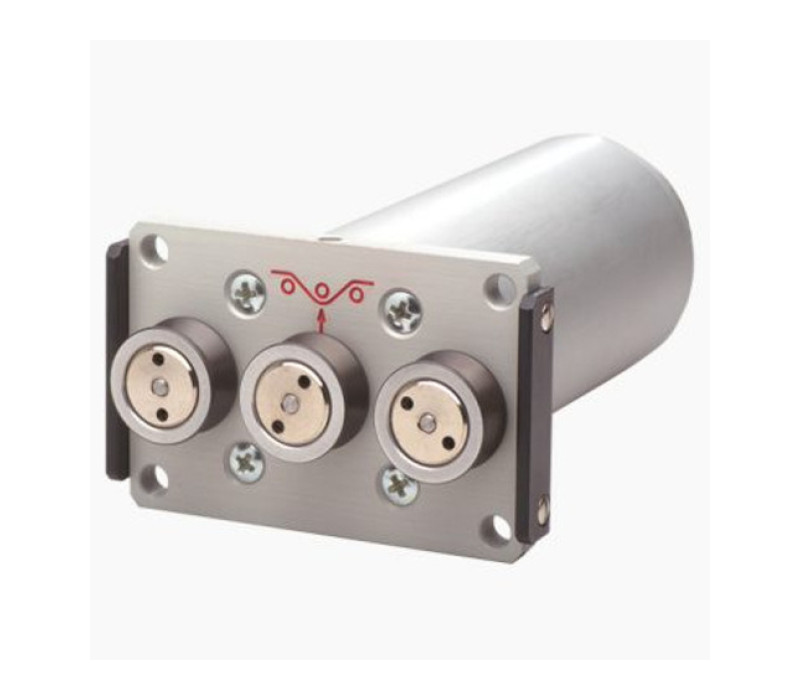

Los sensores de tensión estacionarios TS1 de Checkline están disponibles con diferentes rodillos guía de fácil deslizamiento. Los rodillos están montados sobre rodamientos de bolas para proporcionar una trayectoria sin fricción para medir hilos, fibras y alambres finos con un diámetro de hasta aprox. 2 mm.

Los sensores de tensión electrónicos estacionarios TS1 están disponibles en 10 rangos de tensión:
desde 0 - 50 cN hasta 0 - 50 daN

El sensor de tensión estacionario TS1 se suministra con rodillos guía estándar de aluminio con revestimiento duro, aplicables a hilos, hebras y alambres finos con una velocidad máxima de línea de 2000 m/min.
Hay disponibles otros rodillos guía para diferentes aplicaciones.

El sensor de tensión electrónico estacionario TS1 está disponible con varias señales de salida:

Estándar: Señal de salida: analógica 0 - 1 V CC

u opcional

Código A2: Señal de salida analógica 0 - 10 V DC
Código A3: Señal de salida corriente 4 - 20 mA
Código A10:Señal de salida DMSanalógica : mV/V(Para sensores sin amplificador)

El sensor de tensión estacionario TS1 se suministra con un Certificado de Conformidad con el pedido 2.1 según EN 10204.

Opcionalmente disponible:
Certificado de Inspección 3.1 según EN 10204 con certificado de calibración.

Solicitar precio >>

Características especiales
Sensor de tensión TS1 con amplificador de medida integrado y alta precisión del 1 % FS
Existen diferentes rodillos guía en función de la aplicación
Dispone de varias señales de salida:
- analógica: 0 - 1 V CC (estándar), 0 - 10 V CC (opcional)
- corriente: 4 - 20 mA (opcional)
- DMS analógico: mV/V (opcional)
Fácil instalación, también después en aplicaciones existentes
Fácil calibración a material personalizado por el operador - se requiere calibración de cero y ganancia
Principio de medición: célula de carga con puente de galgas extensométricas de alta calidad
Sensor de tensión con protección mecánica contra sobrecarga
Características estándar
Disponible opcionalmente: Certificado de inspección 3.1 según EN 10204 con informe de calibración
Rodillos guía con ranura en V, montados sobre rodamientos de bolas
Sensor de tensión TS1 con resistente carcasa de aluminio
Alimentación necesaria +15...24 V CC (regulada)
Se incluye certificado de conformidad con el pedido 2.1 según EN 10204

Calibrado	Según el procedimiento de fábrica del fabricante
Precisión	±1 % escala completa y ±1 dígito Otro material de calibración: ±3 % escala completa o mejor
Protección contra sobrecargas	100 % del margen de tensión
Principio de medición	Puente extensométrico
Medición de la desviación de los rodillos	Máx. 0.5 mm
Frecuencia natural	Aprox. 500 Hz, dependiendo del rango de tensión
Tratamiento de señales	Analógica
Desviación de la temperatura	Inferior a ±0,05 % escala completa/ºC
Señal de salida	Estándar: 0 - 1 V CC (analógico) impedancia: ≥ 5 kΩ Opción: 0 - 10 V CC (analógico), 4 - 20 mA (corriente) o mV/V (DMS)
Amortiguación (fg)	Estándar: 30 Hz (otros valores bajo pedido)
Temperatura	10 – 45 ºC
Humedad del aire	85 % RH, máx.
Alimentación	+15...24 V CC, 21 mA regulados Código A3: máx. 50 mA regulados Código A10: máx. +5 V CC, máx. 20 mA regulados
Material de la carcasa	Aluminio

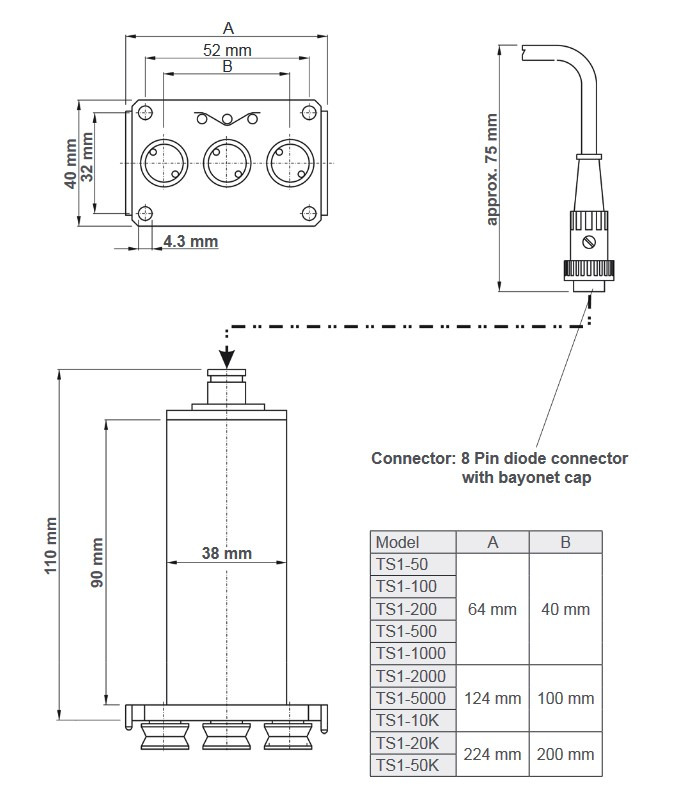

Modelos disponibles

Modelo	Rango de tensión*	Medición de la anchura de la cabeza*	SCHMIDT Calibrado del material**
TS1-50	0 – 50 cN	64 mm	PA: 0.12 mm Ø
TS1-100	0 – 100 cN	64 mm	PA: 0.12 mm Ø
TS1-200	0 – 200 cN	64 mm	PA: 0.12 mm Ø
TS1-500	0 – 500 cN	64 mm	PA: 0.20 mm Ø
TS1-1000	0 – 1000 cN	64 mm	PA: 0.30 mm Ø
TS1-2000	0 – 2000 cN	124 mm	PA: 0.25 mm Ø
TS1-5000	0 – 5000 cN	124 mm	PA: 0.80 mm Ø
TS1-10K	0 – 10 daN	124 mm	PA: 1.00 mm Ø
TS1-20K	0 – 20 daN	224 mm	PA: 1.50 mm Ø
TS1-50K	0 – 50 daN	224 mm	steel rope 1.50 mm Ø
Other tension ranges and measuring head widths available on request. Other measuring units available, such as g or kg. * Outer dimensions of front plate Suitable for 95 % of applications PA = Polyamide Monofilament Calibration to customized material**: If process material differs significantly from the manufacturer's calibration material in diameter, rigidity or shape, special calibration using customer supplied samples is recommended. For this purpose a material sample of about 5 m should be supplied.

Rodillos guía

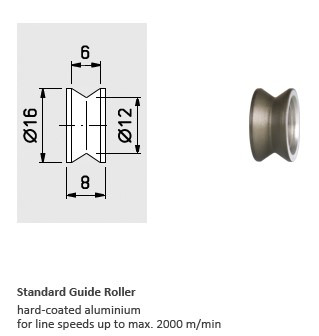

Código de pedido	Velocidad de línea _vmax_.... m/min	Material del rodillo
Estándar	2000	Aluminio con revestimiento duro
Código K	3500	Aluminio con revestimiento duro

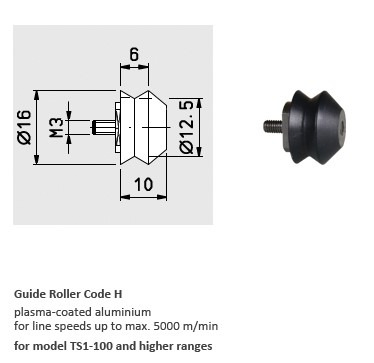

Código H	5000	Aluminio plastificado para el modelo TS1-100 y gamas superiores

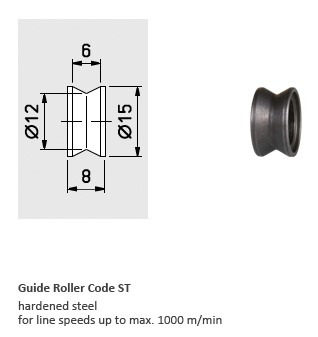

Código ST	1000	Acero templado

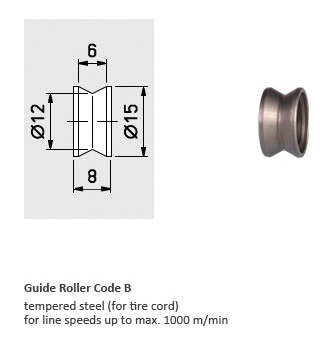

Código B	1000	Acero templado (para cuerda de neumático)

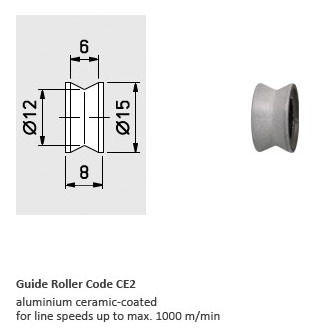

Código CE2	1000	Aluminio revestido de cerámica

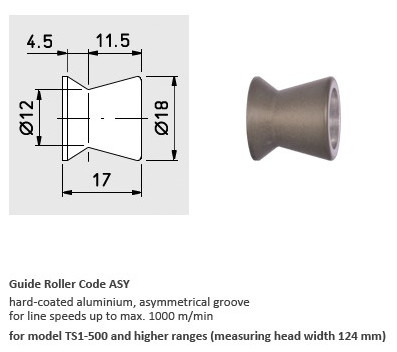

Código ASY	1000	Aluminio con recubrimiento duro, ranura asimétrica para modelo TS1-500 y rangos superiores (anchura del cabezal de medición 124 mm)

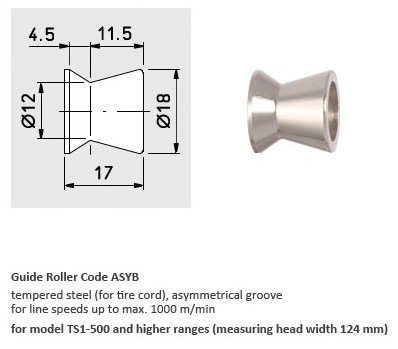

Código ASYB	1000	Acero templado (para cuerda de neumático), ranura asimétrica para modelo TS1-500 y gamas superiores (ancho de cabeza de medición 124 mm)

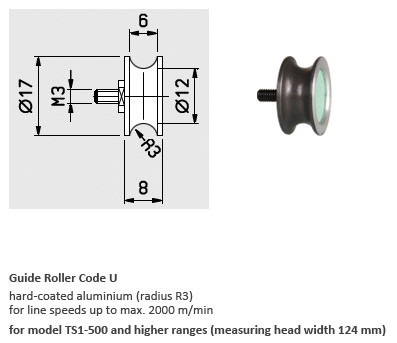

Código U	2000	Aluminio con revestimiento duro (radio R3) para el modelo TS1-500 y gamas superiores (anchura del cabezal de medición 124 mm)

Sensor de tensión TS1 con embalaje de transporte
Manual de instrucciones en varios idiomas (según se solicite)
Certificado de conformidad con el pedido 2.1 según EN 10204 gratuito

Cómo hacer un pedido

Para pedir el sensor de tensión TS1:
Indique el número de artículo completo:

Modelo con rango de tensión		Rodillos guía de códigos (si no son estándar)		Señal de salida de código (si no es estándar)		Nº artículo completo
TS1-500	+	B	+	A2	=	TS1-500-B-A2
