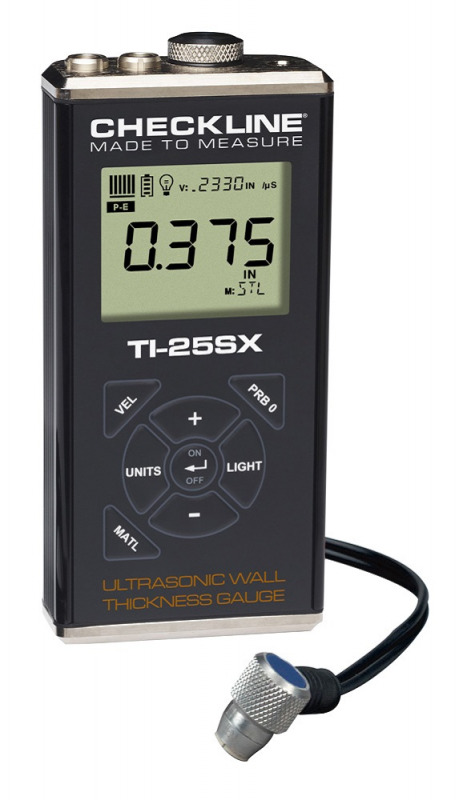

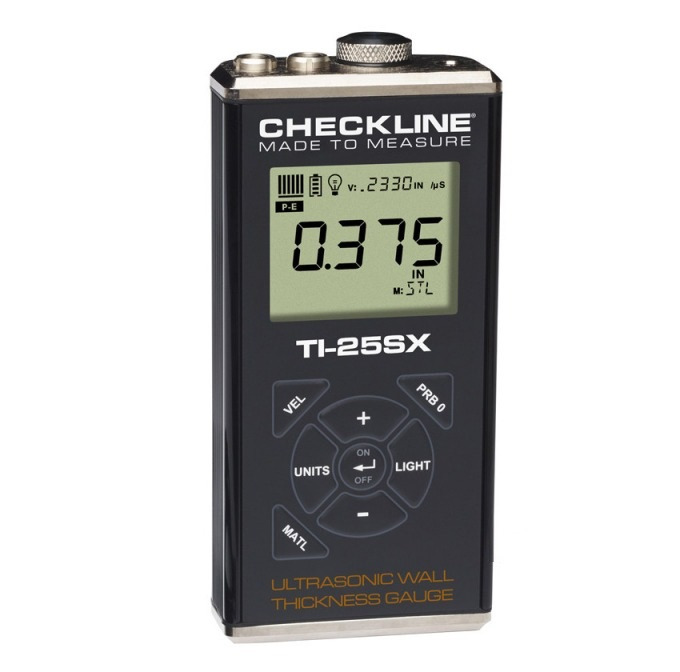

Medidores de Espesor de Pared Ultrasónicos

Velocidad del material: Es la velocidad a la que las ondas ultrasónicas se propagan a través de un material determinado. Cada material tiene una velocidad característica. El medidor calcula el espesor multiplicando la velocidad por el tiempo medido y dividiendo el resultado entre dos. La calibración del medidor consiste en establecer la velocidad correcta del material que se va a medir. Dado que la velocidad del material varía con la temperatura, es importante calibrar cerca de la temperatura a la que se realizarán las mediciones.

Mediciones Pulse-Echo: En este modo, el transductor emite un pulso ultrasónico a través del material, que se refleja en la pared posterior y regresa al transductor. El medidor calcula el espesor en función del tiempo que tarda en regresar el eco. Si el material tiene un recubrimiento, la medición incluirá tanto el recubrimiento como el material base, ya que el tiempo se mide desde el transductor hasta la pared posterior. Como la mayoría de los recubrimientos tienen una velocidad ultrasónica más baja (aproximadamente un 50%), un recubrimiento (especialmente si es grueso) puede afectar a la precisión de la medición Pulse-Echo. Mediciones Echo-Echo: Este modo mide el tiempo entre dos ecos sucesivos, eliminando eficazmente la capa de recubrimiento de la medición. Solo se registra el espesor del material base, lo que proporciona una medición más precisa en materiales recubiertos. El modo Echo-Echo requiere un transductor de alta atenuación y presenta más limitaciones en cuanto al espesor mínimo y máximo medible en comparación con el modo Pulse-Echo.

Modo de escaneo de alta velocidad: Permite escanear rápidamente superficies amplias, ofreciendo una representación fiable del espesor del material en toda el área medida. El sistema puede operar hasta 140 mediciones por segundo, con una frecuencia de actualización de pantalla de 25 Hz.

Modo de alarma de límites: Permite al usuario establecer umbrales mínimo y máximo de espesor. Si la medición se encuentra fuera del rango definido, se activa una alerta sonora y/o visual.

Modo diferencial: Muestra la desviación (+/-) respecto a un valor nominal definido por el usuario. Esto facilita el control de si el espesor medido se encuentra dentro de la tolerancia esperada.

Velocímetro (VX): Convierte el instrumento en un medidor de velocidad dedicado, mostrando lecturas en metros por segundo (m/s). Esta función es útil para pruebas básicas de nodularidad, en las que la velocidad del sonido se utiliza como indicador indirecto de densidad, dureza o resistencia del material.

Ganancia ajustable: En los modelos que lo permiten, se puede ajustar la ganancia (amplificación) de la señal para mejorar la detección del eco en materiales o condiciones de medición difíciles.
