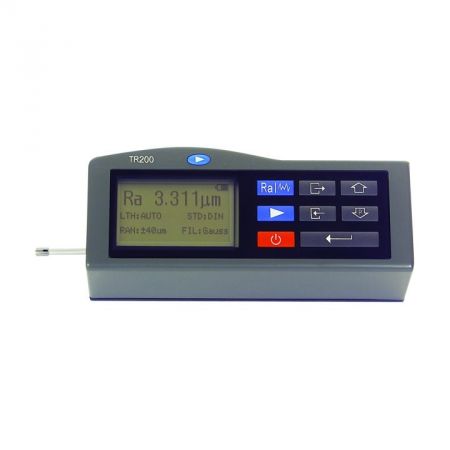

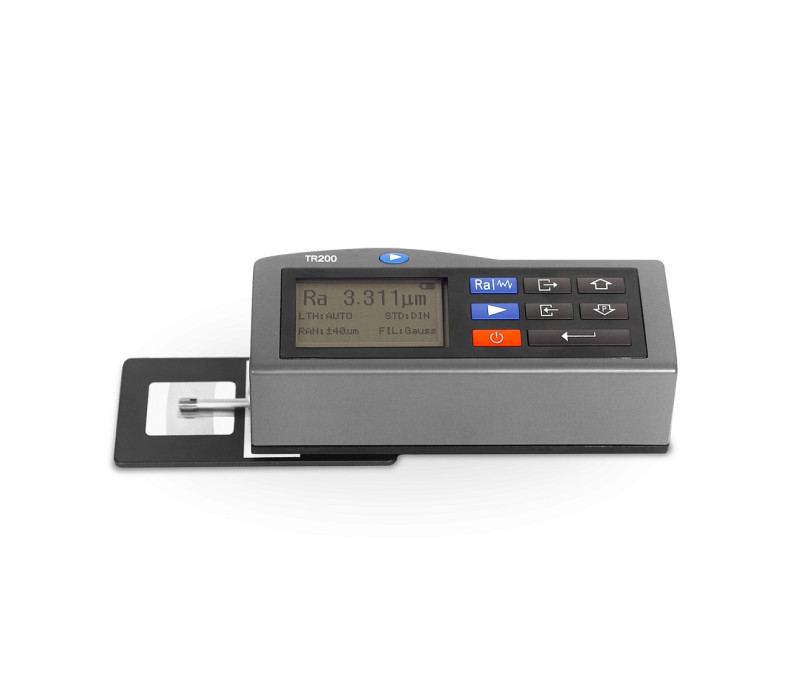

T-3200 Medidor portátil de rugosidad superficial con pantalla gráfica

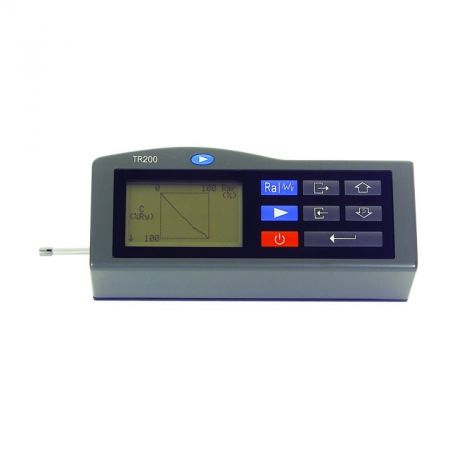

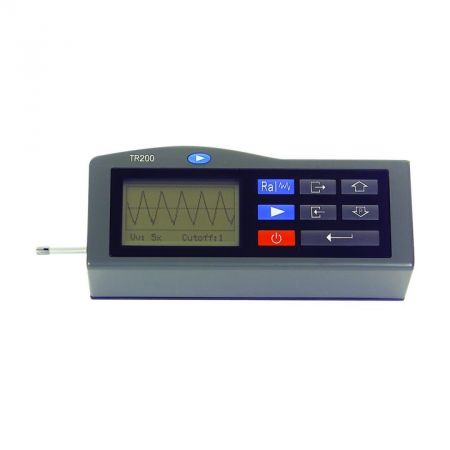

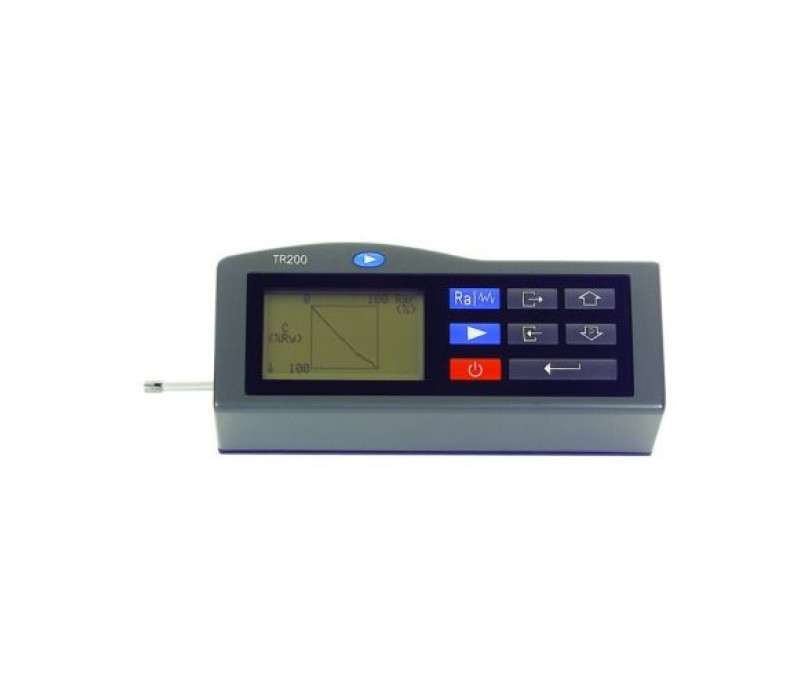

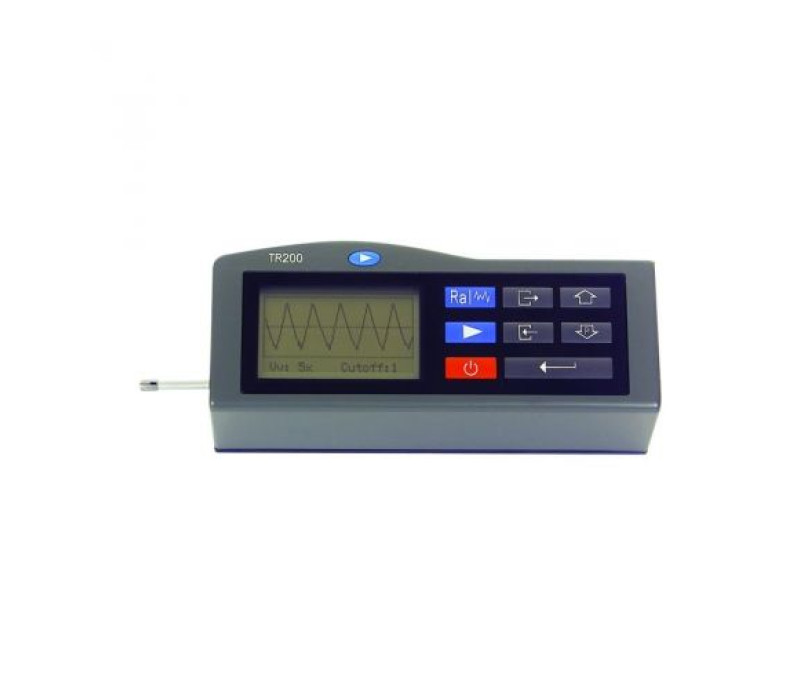

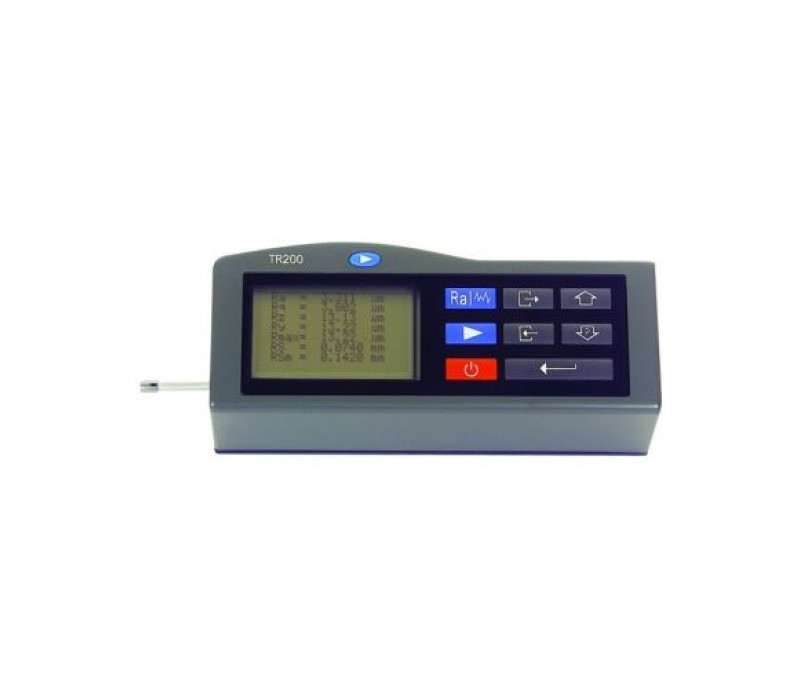

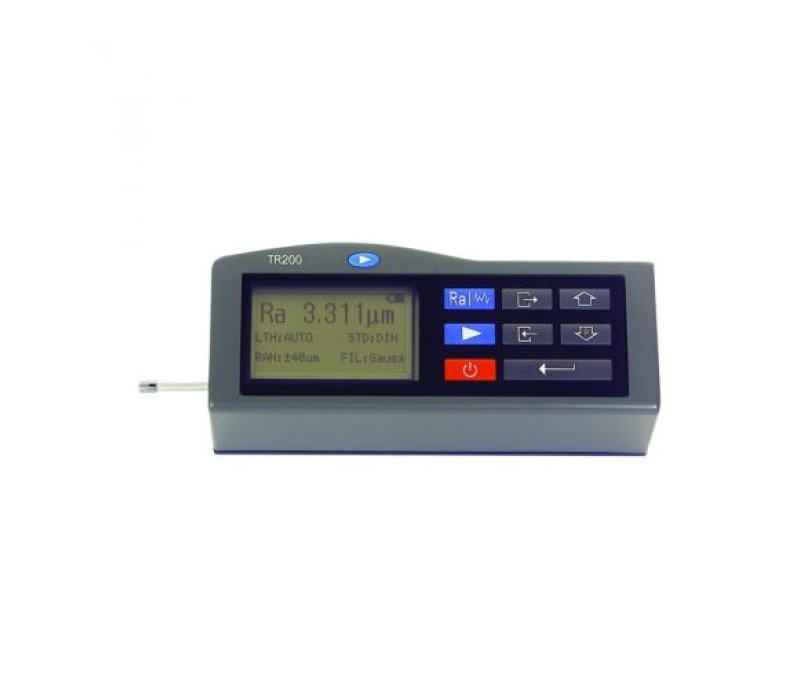

Varias pantallas de medición

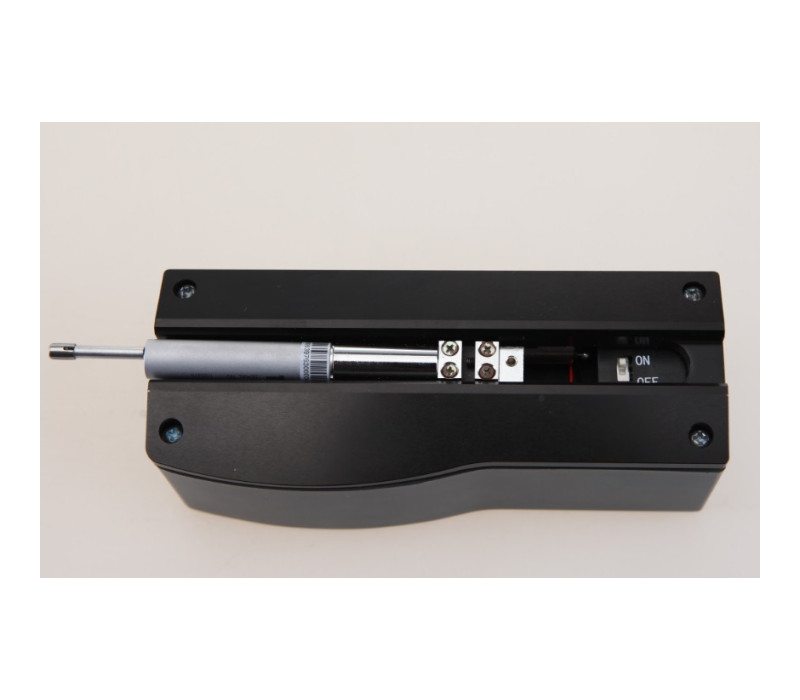

TIME 3200 vista inferior con brazo de medición

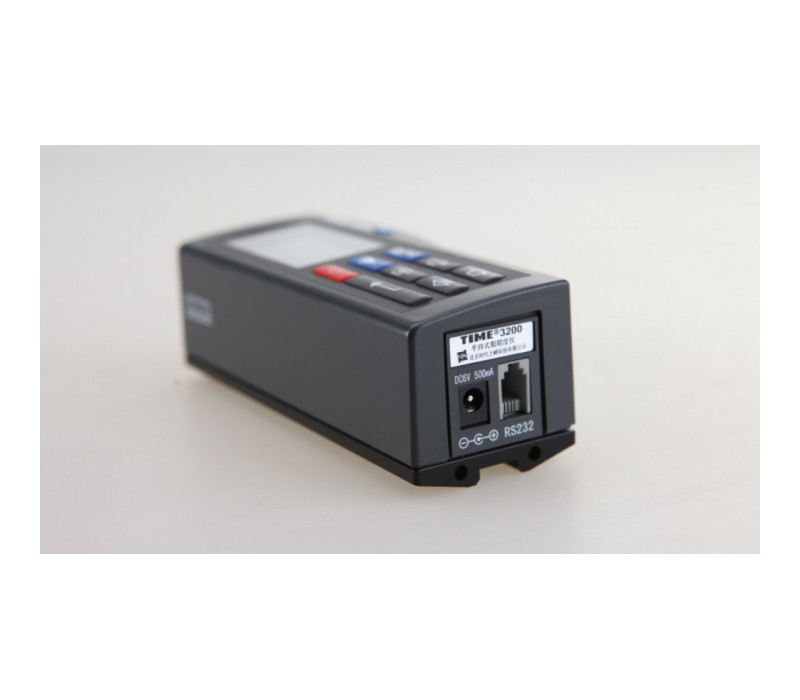

Carga y puerto RS232

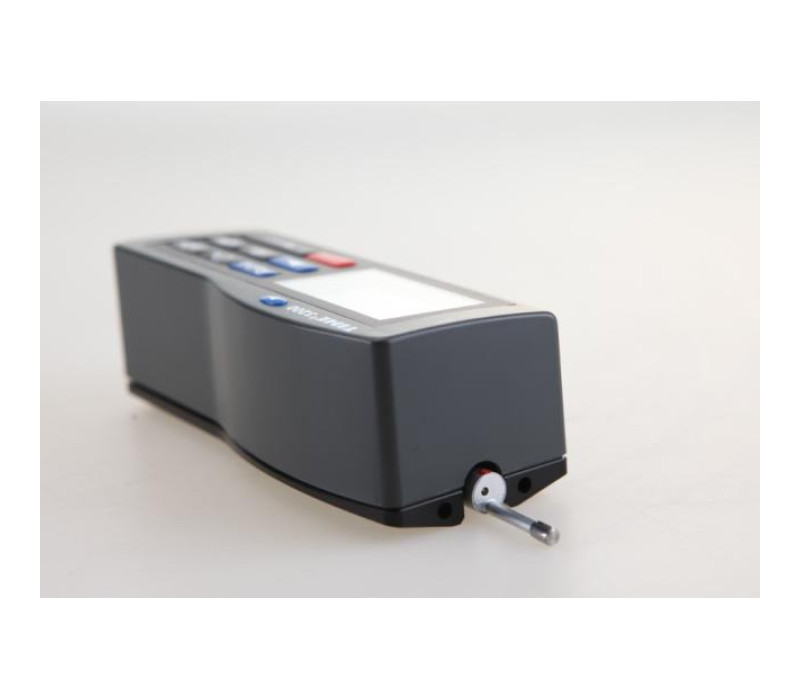

Sensor de medición

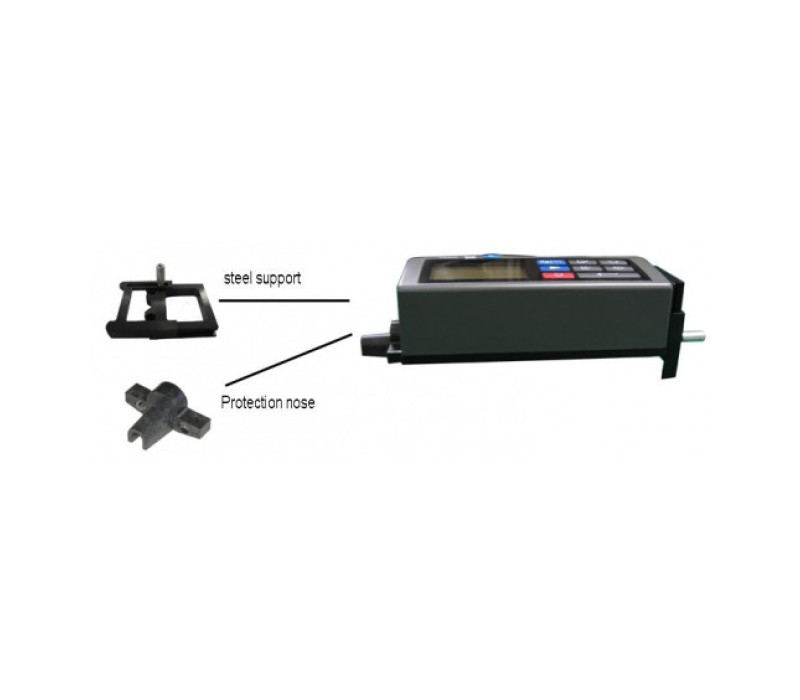

Time 3200/3202 con soportes de montaje estándar

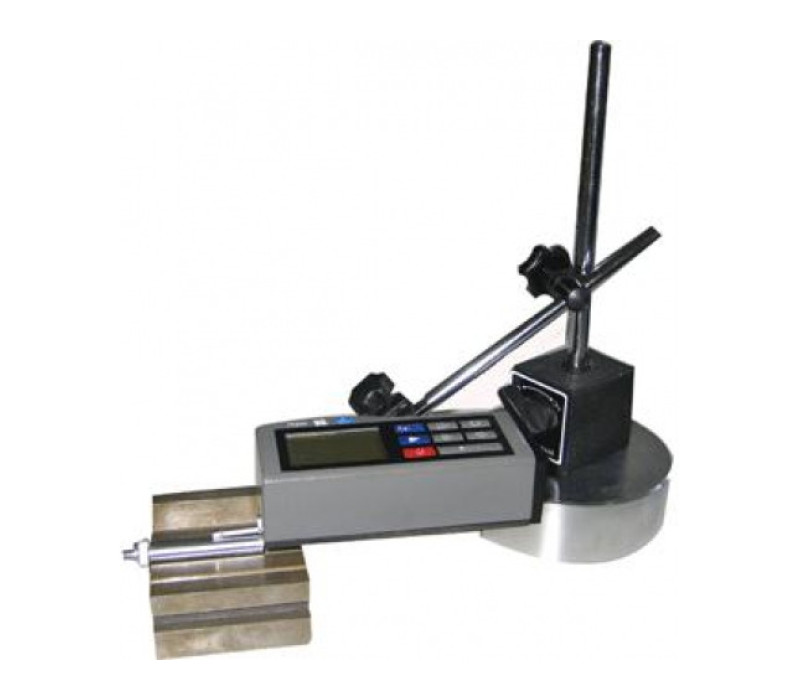

Configuración de prueba elevada

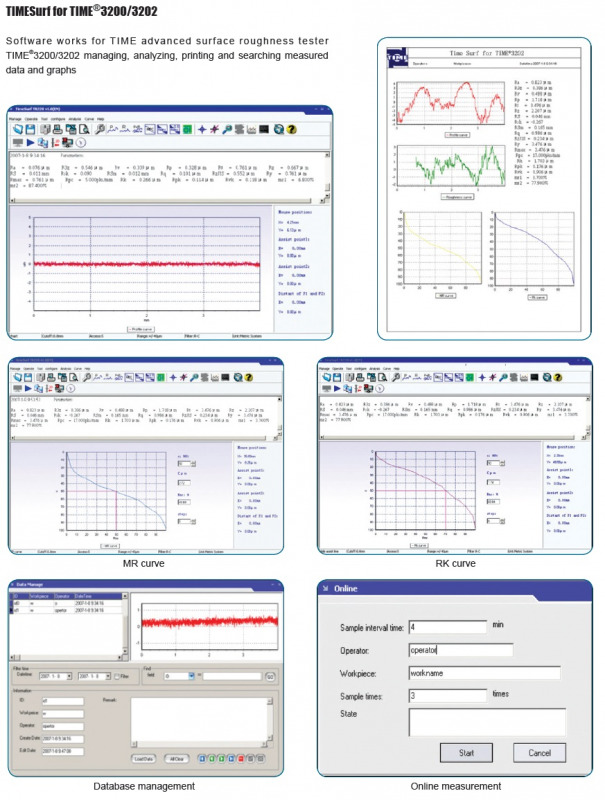

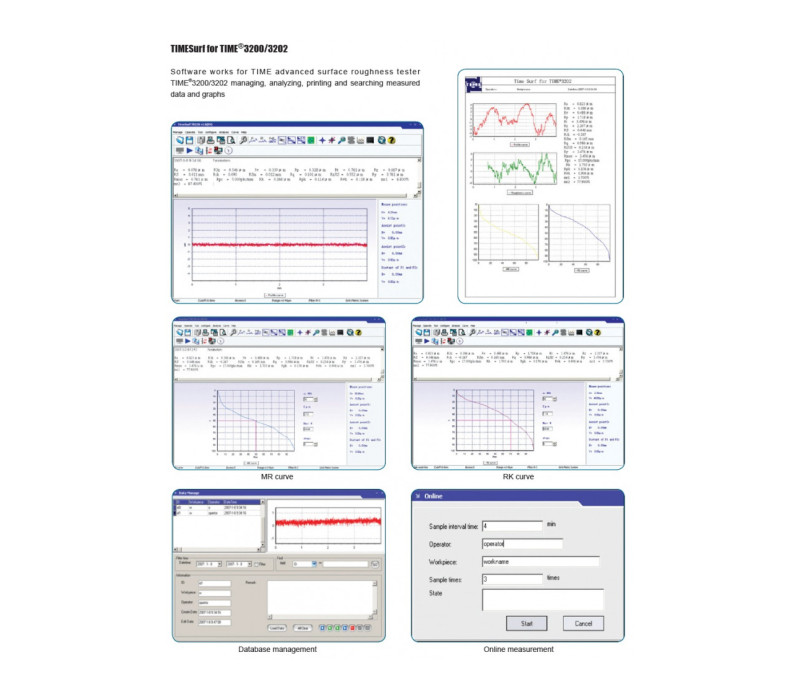

Software TimeSurf para el dispositivo de medición de la rugosidad superficial 3200/3202

T-3200 Medidor portátil de rugosidad superficial con pantalla gráfica

Name: T-3200 Medidor portátil de rugosidad superficial con pantalla gráfica
SKU: 126258

El TIME 3200/3202 es un equipo polivalente diseñado para medir la rugosidad superficial con gran precisión.

El TIME 3200/3202 se suministra como un equipo completo, pero puede ampliarse para tareas específicas como la medición en una ranura profunda, un orificio pequeño o en lugares de difícil acceso en los que no hay espacio para colocar el dispositivo completo.
Es adecuado para las tareas de ensayo más exigentes gracias a su amplia gama de funciones. Además de las funciones básicas, el dispositivo permite realizar pruebas en muchas aplicaciones críticas.

Un transductor inductivo con punta de diamante realiza las mediciones físicas. Cuando el sensor se desvía, se generan tensiones que el sistema electrónico del instrumento convierte en un patrón de rugosidad.
Los perfiles de superficie medidos pueden presentarse en la pantalla, además de las diferentes características.
Con un amplio espectro de parámetros de medición de la rugosidad, 13 para el 3200 y 17 para el TIME 3202, prácticamente cualquier tipo de medición de la rugosidad superficial puede realizarse con este dispositivo.

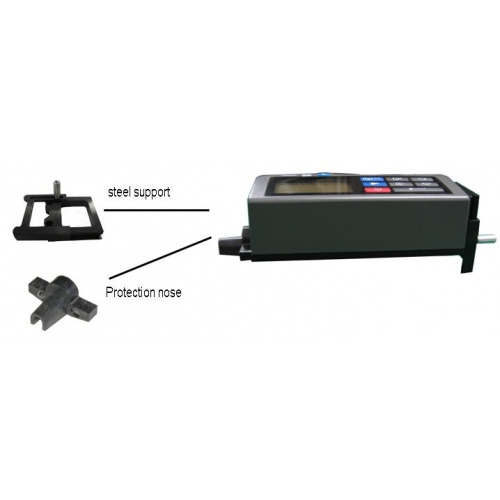

El rugosímetro de superficie TIME 3200/3202 incluye de serie una cubierta protectora para el captador y un soporte de acero que se monta en la parte posterior del dispositivo. Esto permite al operario elevar y nivelar el dispositivo cuando mide por encima de la superficie plana. Además, existen varios complementos opcionales que permiten posiciones de medición específicas, como una mesa niveladora y una plataforma de medición.

El kit incluye un cable de comunicación RS232 que permite conectar el TIME 3200/3202 con una impresora opcional o un PC que ejecute el software para los rugosímetros de superficie TIME 3200/3202, o bien puede utilizar el almacenamiento interno de datos y gráficos de hasta 15 grupos que pueden transferirse posteriormente, incluidas todas las características de medición y el perfil de la superficie.

El medidor de rugosidad de superficie TIME 3200/3202 está diseñado para el uso práctico en el taller, así como para tareas de medición universales en el laboratorio.

Precio Desde € 1.997,00

Pedir ahora

Instrumento de alto rendimiento
Visualización gráfica en una gran pantalla LCD
Indicador de posición del palpador
Salida de datos RS-232 a impresora TA-220 o PC
Excelente potencia de batería con tecnología Li-ion
Software de menús de fácil manejo
13 parámetros de rugosidad diferentes
Apagado automático tras 5 minutos, con almacenamiento automático
Idiomas seleccionables: inglés, alemán, francés, italiano, español y holandés.

Medición de la rugosidad superficial

Medición de la rugosidad superficial,

La rugosidad superficial es una variación de la superficie del material a escala microscópica, determina el efecto visual de una superficie, brillante o mate, y la fricción del material frente a otra superficie que se desliza sobre él.
En muchos casos, la rugosidad determina las características del material u objeto. En muchos casos, la rugosidad determina las características del material u objeto, como la capacidad de formar un sello al entrar en contacto con otra superficie o la cantidad de calor y desgaste que se genera en una superficie de apoyo.
Una superficie más lisa también será menos sensible a la suciedad y al crecimiento de bacterias y, por lo tanto, será más fácil de limpiar, lo que es importante en las industrias de procesamiento de alimentos.
En otras situaciones, se desea una fricción mínima o una mayor adherencia, lo que requiere una mayor rugosidad de la superficie.

Para poder comparar las diferentes rugosidades superficiales, éstas se miden normalmente en Ra o Rz y se calculan en µm o µin de acuerdo con la norma ISO 21920-2:2021
Las mediciones se realizan normalmente utilizando un calibre mecánico o un escáner láser.

Ra proporciona la desviación media calculada de la superficie respecto al valor medio (valor si la superficie fuera perfectamente plana) del área de muestreo.
Rz proporciona la media de la variación de altura entre los máximos y mínimos de 5 líneas dentro del área de superficie de la muestra.
Rt muestra la desviación máxima entre los máximos y mínimos dentro del área de superficie de la muestra.
Longitud de muestreo es la longitud del punto de referencia utilizada para determinar su rugosidad superficial.
Longitud de evaluación es la longitud total de la muestra necesaria para determinar la rugosidad del material y puede incluir más de una longitud de muestreo.

Vídeo

▶

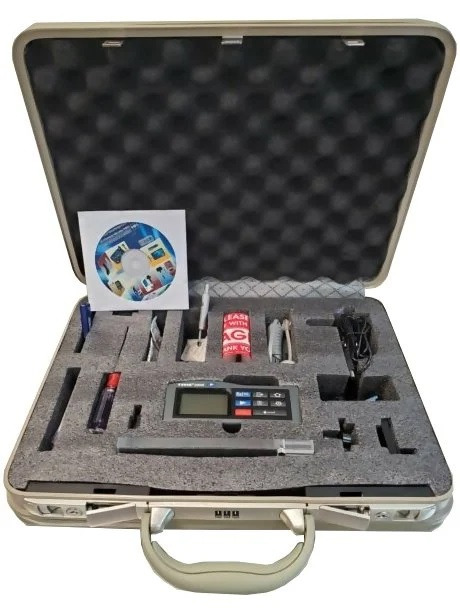

El comprobador de rugosidad superficial TIME3200/3202 se distribuye como un kit completo que incluye:

Detector TS-100
Placa de ensayo de rugosidad Ra
Nariz de protección
Soporte de acero para nivelación y estabilización trasera
Cargador 220V, 50Hz
Destornillador
Maletín de transporte
Manual
Certificado

Accesorios opcionales:

Detector especial para superficies curvas TS-110
Detector especial para agujeros pequeños TS-120
Detector especial para ranuras profundas TS-130
Detector especial toma en ángulo recto TS-140
Prolongación TSE-A
Extensión TSE-B 90
Patrones de referencia certificados por UKAS
Plataforma de ensayo TA-610
Adaptador de acero (ø 8 mm)
Adaptador de acero para conexión a la plataforma TA-610 (fijación en L)
Impresora TA-230

Accesorios a petición

Los medidores de rugosidad superficial TIME 3200/3202 pueden equiparse con una serie de extras opcionales que facilitan diversas configuraciones de medición.

Un soporte de medición compuesto por:

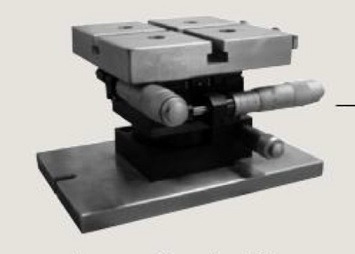

	Mesa niveladora para mediciones de alta precisión La mesa niveladora TA630/TA631 puede utilizarse como parte de la configuración de la mesa de medición.
	Plataforma de medición La plataforma de medición, TA620, constituye la base del soporte completo con riel de fijación para la mesa de nivelación y altura regulable.

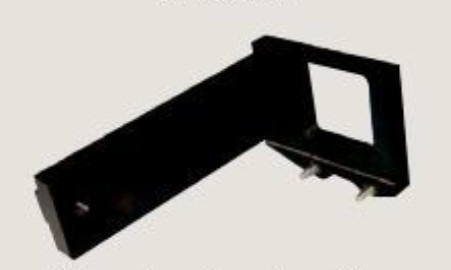

	Fijación en L El accesorio en L se utiliza para montar la Time 3200 en la torre elevadora.
	Adaptador de 8 mm El adaptador de 8 mm fija el dispositivo al soporte en L.
	Banco de pruebas completo Aquí se muestra el banco de pruebas completo, incluido el rugosímetro de superficie TIME 3200.

A Impresora:

	Impresora El TIME 3200/3202 puede conectarse a la impresora TA230 para poder producir los resultados de las mediciones in situ.

Recogedores opcionales:

	Captador estándar TS100 Captador estándar TS100 con patín para pruebas de rugosidad en superficies planas, ejes y superficies interiores de orificios con una profundidad máxima de 22 mm y un diámetro mínimo de 5 mm.

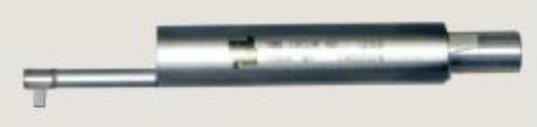

	Captador para superficies curvas TS110 El captador TS110 para superficies curvas se utiliza para comprobar la rugosidad de superficies curvas con un radio de curvatura mínimo de 3 mm y funciona con la plataforma de medición TA620.

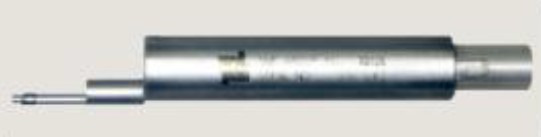

	Captador para agujeros pequeños TS120 Captador TS120 para agujeros pequeños utilizado para pruebas de rugosidad de agujeros pequeños con un diámetro mínimo de 2 mm en la superficie interior y una profundidad máxima de 9 mm.
	Captador de ranuras profundas TS130/131 TS130: Utilizado para la prueba de la aspereza del surco profundo con la anchura min. 2m m, profundidad máxima 3m m o del paso con la altura máxima 3m m, TS131: Utilizado para la prueba de la aspereza del surco profundo con la anchura min. 3m m, profundidad máxima 10m m o del paso con la altura máxima 10m m, trabajando con la plataforma de medición TA620.

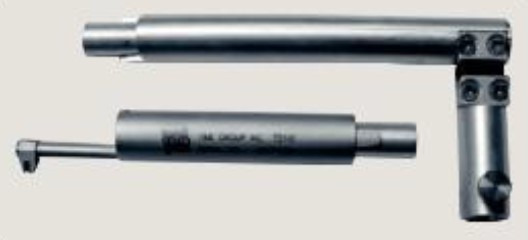

	captador en ángulo recto TS140 Captador en ángulo recto TS140 Compuesto por un captador en ángulo recto y una varilla de transmisión en ángulo recto, utilizado para comprobar la rugosidad de ranuras y manivelas con una anchura mínima de 7,5 mm~20 mm, y de escalones con una altura máxima de 2,5 mm, trabajando con TA620.

Parámetro de rugosidad	Ra, Rz, Ry, Rq, Rt, Rp, Rmax, Rv, R3z, RS, RSm, RSk, Rmr, P
Perfiles evaluados	Perfil primario (P), Perfil de rugosidad (R), Curva Tp (relación de material Mr)
Ampliación de la grabación de perfiles	Vv: 200x ~ 20000x , Vh: 20x, 50x, 200x
Normas	Conforme a ISO/DIN/JIS/ANSI (seleccionable mediante menú)
Sistema de medición	Métrico mm, imperial pulgadas
Resolución de pantalla	0,001µm / 0.04 µinch
Pantalla	LCD 128 x 64 matriz de puntos, con retroiluminación
Dimensiones LCD	50mm x 30mm screen
Características de la pantalla	Indicador de posición del palpador detector, indicador de nivel de batería, visualización directa de parámetros y perfiles, impresión directa, ajuste del brillo de la pantalla LCD, autoapagado tras 5 minutos con autoalmacenamiento, calibración mediante software (cada corte)
Idiomas	Inglés, alemán, francés, italiano, español, holandés
Salida de datos	RS-232; directo a impresora TA-220 o PC
Rango	Ra, Rq : 0,005 - 16 µmRz, Ry, Rp, Rt, R3z : 0,02 - 160 µm, RSm, RS : 2 - 4000 µm Tp : 1-100% (% Ry)
Longitud de corte	0,25mm / 0,8mm / 2,5mm
Longitud de evaluación Ln	1~5 corte
Longitud de trazado Lt	(1~5 corte) + 2 corte
Filtro digital	RC, PC-RC, GAUSS, D-P
Detector	Modelo estándar TS-100, inductivo, radio de la punta de diamante 5µm
Taladros de diámetro	6,0mm, profundidad 15mm (TS-100)
Fuente de alimentación	Batería de iones de litio recargable
Capacidad de la batería	1000mAh (>3000 mediciones)
Cargador	220V, 50Hz
Temperatura de funcionamiento	0°C ~ 40°C
Dimensiones unidad	141mm x 56mm x 48mm
Peso:	480 gr
