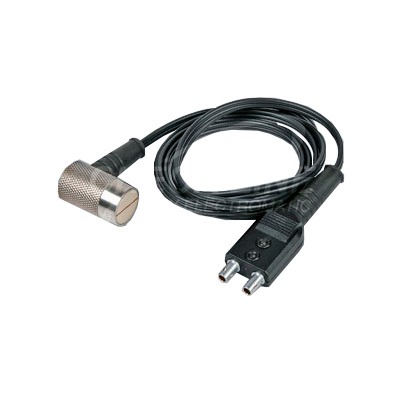

Transductores de Doble Elemento de 1/2"
Nota importante: Los modelos de transductores duales T-104-XXXX forman ahora parte de la serie de transductores ultrasónicos de doble elemento de 1/2". Todas las especificaciones, comparativas y precios de la serie de 1/2" se indican a continuación.
Los transductores de doble elemento de 1/2" de Checkline están diseñados para la medición de espesores de pared en una amplia gama de materiales, incluidas superficies rugosas, curvas o corroídas. Estos transductores son compatibles con la mayoría de los medidores ultrasónicos Checkline y son adecuados tanto para materiales estándar como recubiertos, según el modelo.
Con diversas frecuencias, niveles de amortiguación y opciones de conector disponibles, estas sondas se adaptan a diferentes espesores de pared y condiciones de superficie. Son ideales para mediciones de uso general o entornos de inspección exigentes donde la precisión y la repetibilidad son clave.
Características principales (según el tipo):
- Opciones de frecuencia múltiples: Disponibles de 1 a 10 MHz para un rendimiento adaptado a materiales delgados o gruesos.
- Diseño de diámetro 1/2": Optimizado para superficies más grandes, incluidas superficies ligeramente curvas o irregulares.
- Compatibles con medidores de doble elemento: Diseñados para todos los medidores Checkline que utilizan sondas de doble elemento con conectores LEMO.
- Conectores laterales: Diseño ergonómico y compacto que facilita el acceso en espacios reducidos.
- Variantes de amortiguación: Disponible en modelos estándar y para recubrimientos con distintos niveles de amortiguación.
Beneficios clave:
- Rendimiento fiable: Diseñados para ofrecer una señal constante y un acoplamiento óptimo en superficies rugosas, pintadas o corroídas.
- Adaptables a materiales recubiertos: Las versiones para recubrimientos aíslan el espesor del material base minimizando la pérdida de señal a través de la capa.
- Guía rápida de selección: Las tablas de frecuencia y amortiguación facilitan la elección del transductor adecuado para cada aplicación.
Estos transductores de doble elemento de 1/2" proporcionan una solución fiable para una amplia variedad de tareas de medición de espesores de pared. Su construcción robusta y su respuesta de frecuencia optimizada los convierten en un accesorio imprescindible en rutinas profesionales de inspección ultrasónica.
Contáctenos para recibir asesoramiento sobre la configuración de transductor más adecuada para su medidor y necesidades de inspección.
Características
- Diámetro del transductor: 1/2 pulgada (12,7 mm), adecuado para aplicaciones generales y superficies curvas.
- Rango de frecuencias: Disponible de 1 MHz a 10 MHz según el modelo.
- Medidores compatibles: Funciona con medidores de espesor ultrasónico de doble elemento Checkline (conector LEMO).
- Tipo de conector: Conexión lateral encapsulada para un manejo sencillo en espacios reducidos.
- Adecuación de la aplicación: (Varía según el modelo) Diseñado para metales pintados y sin pintar, incluidos los corroídos o desgastados.
- Opciones de amortiguación: Disponible con amortiguación estándar y específica para recubrimientos, adaptada a la aplicación.
- Guía de selección: Consulte la tabla de frecuencia/amortiguación para la selección del modelo en función del tipo de medición y/o medidor utilizado.
| Número de parte | Frecuencia | Característica de la sonda | Amortiguación* | Posición del conector |
|---|---|---|---|---|
| T-104-0000 | 1 MHz | Estándar | S | Lateral |
| T-104-0600 | 1 MHz | Composite** | S | Lateral |
| T-104-1000 | 2,25 MHz | Estándar | S | Lateral |
| T-104-1600 | 2,25 MHz | Composite** | S | Lateral |
| T-104-9700 | 3,5 MHz | Estándar | HD | Lateral |
| T-104-9900 | 3,5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-104-2000 | 5 MHz | Estándar | S | Lateral |
| T-104-2700 | 5 MHz | Estándar | HD | Lateral |
| T-104-2900 | 5 MHz | Espesor de recubrimiento | CT | Lateral |
| T-104-4000 | 10 MHz | Estándar | S | Lateral |
* Tipos de amortiguación: S Transductor estándar sin amortiguación CT Transductor amortiguado para espesor de recubrimiento, usado con medidores CMX para medir recubrimientos HD Transductor altamente amortiguado, usado para mediciones Echo-Echo (a través de pintura) ** Los transductores composites son adecuados para materiales más blandos o menos homogéneos y proporcionan un mayor ancho de banda. |
||||
Dimensiones
Diseñado para ofrecer precisión e integración compacta, este transductor incorpora las siguientes medidas clave:
• Diámetro de la superficie activa: 18 mm – estándar para superficie de contacto de 1/2"
• Longitud del cabezal: 22,2 mm – sin incluir el cable
• Diámetro del cuerpo: 19 mm
Estas dimensiones mayores garantizan compatibilidad con la mayoría de medidores de espesor ultrasónicos y permiten un escaneo rápido y un contacto fiable sobre las superficies medidas.
Serie TI-25 Medidores de Espesor de Pared Ultrasónicos
- Memoria y registro de datos: Los modelos DLX y DLXT incorporan memoria interna capaz de almacenar hasta 10.000 lecturas.
- Compatibilidad con accesorios: Compatible con una amplia gama de bloques de calibración, acoplantes y transductores alternativos.
- Garantía: Garantía de 5 años para el medidor y 90 días para el transductor.
