RX8-DL

Comprobador sónico para automóviles

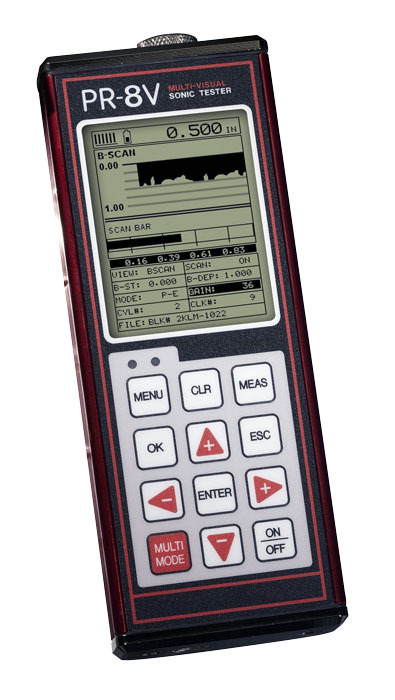

Nota importante: El medidor sónico PR-8V ha sido renombrado como RX8-DL. Todas las especificaciones y funcionalidades permanecen disponibles bajo el nuevo nombre de modelo.

El medidor sónico RX8-DL de Checkline ha sido diseñado específicamente para constructores de motores y talleres de competición. Es ideal para aplicaciones que implican materiales difíciles de medir, como bloques y componentes de motor de acero fundido o aluminio, aunque también permite medir el espesor de tubos de chasis, paneles de carrocería, barras antivuelco y parabrisas. El RX8-DL ofrece mediciones de espesor con una resolución de 0,01 mm y es compatible con una amplia gama de transductores ultrasónicos para distintas aplicaciones.

Tanto si se realizan verificaciones de espesor en piezas corroídas como si se evalúa la integridad de las paredes de cilindro, el versátil RX8-DL proporciona la información precisa que se requiere en inspecciones críticas.

Características clave:

Modos de medición: Incluye Pulse-Echo (P-E) y Echo-Echo (E-E) para mediciones precisas de espesor a través de recubrimientos.
Control automático de ganancia (AGC): El modo Echo-Echo incorpora AGC para medir materiales recubiertos, como tubos de chasis o barras antivuelco, con o sin capa de pintura.
B-Scan basado en tiempo: Proporciona una vista seccional de la superficie posterior, permitiendo a los constructores de motores visualizar los contornos del cilindro durante el escaneo.
Configuraciones de material: Permite almacenar hasta 64 configuraciones personalizadas, además de los ajustes de fábrica para aplicaciones comunes.
Registro y salida de datos: Registrador de datos integrado diseñado para inspección de motores y chasis, con opciones de mapeo de cilindros o almacenamiento alfanumérico de archivos.
Escaneo de alta velocidad: Captura hasta 200 mediciones por segundo, mostrando en tiempo real los valores mínimo y máximo durante el escaneo.

Beneficios clave:

Inspecciones versátiles: Mide con precisión el espesor en superficies recubiertas o sin recubrimiento, incluyendo paredes de cilindros y conductos de culata.
Interfaz fácil de usar: Menús claros y configuración rápida que facilitan el manejo del RX8-DL.
Construcción duradera: Carcasa de aluminio robusta, diseñada para resistir entornos automotrices exigentes.
Ganancia ajustable: Selector de ganancia de cinco posiciones con incrementos de 3 dB (40–52 dB) para optimizar las mediciones en materiales ruidosos o de difícil penetración.
Amplio rango de medición: P-E: 0,63 – 914,4 mm; E-E: 2,54 – 101,6 mm (según material y transductor).

El RX8-DL combina tecnología ultrasónica avanzada con un diseño ergonómico y gran flexibilidad de inspección, convirtiéndose en la opción preferida para constructores de motores y profesionales del sector automotriz que buscan precisión, versatilidad y facilidad de uso en un único instrumento.

Contáctenos para descubrir cómo el RX8-DL puede mejorar sus procesos de inspección y evaluación técnica.

€ 2.275,00

Pedir ahora

Pantalla B-Scan: Vista seccional basada en tiempo con visualización combinada B-Scan y dígitos
Escaneo de alta velocidad: Ajustable de 10 a 200 lecturas por segundo
Compatibilidad con transductores: Admite tipos de transductor seleccionables con corrección de error de doble trayectoria integrada para mejorar la linealidad
Control de ganancia: Control de ganancia manual o automático
Memoria y registro de datos: Almacenamiento interno para configuraciones y datos de inspección
Ajustes de ganancia: Niveles de ganancia bajos, medios y altos seleccionables para mejorar la penetración en materiales difíciles
Alarmas de límite: Alarmas visuales y sonoras con límites alto/bajo definidos por el usuario para control de tolerancia
Compatibilidad de transductor: Utiliza transductores de doble elemento; admite elemento único según la aplicación
Garantía: 2 años

El RX8-DL se suministra como un kit completo que incluye:

Medidor RX8-DL
Sonda T-104-2120
Botella de 120 ml de acoplante
Tres baterías AA
Certificado de calibración trazable a NIST
Manual de usuario
Maletín de transporte resistente con interior de espuma adaptada

Términos técnicos

Velocidad del material: Es la velocidad a la que las ondas sonoras se desplazan a través de un material. Cada material posee su propia velocidad. El medidor calcula el espesor multiplicando la velocidad por el tiempo de recorrido medido y dividiendo el resultado entre dos. La calibración consiste en determinar y ajustar la velocidad del sonido correcta para el material.
Dado que la velocidad del material varía con la temperatura, es importante calibrar el medidor lo más cerca posible de la temperatura real de medición.

Mediciones Pulse-Echo: En este modo, el transductor emite una señal ultrasónica que viaja a través del material hasta reflejarse en la pared posterior. El eco es recibido por el transductor y se mide el tiempo de recorrido.
Cuando existe un recubrimiento, se mide el espesor total (recubrimiento + material base), ya que el tiempo se toma desde el transductor hasta la pared posterior, incluyendo todas las capas intermedias.

Mediciones Echo-Echo: Mide el tiempo entre dos ecos consecutivos de la pared posterior, ignorando el recubrimiento y proporcionando el espesor real del material base. Las mediciones Echo-Echo requieren una sonda con alta amortiguación y presentan limitaciones mínimas y máximas de espesor en comparación con el modo Pulse-Echo.

Pantalla de barra de escaneo: Barra gráfica lineal que muestra las variaciones en las lecturas de espesor. El rango de escala puede ajustarse por el usuario, lo que la hace ideal para detectar pequeños cambios en el espesor del material.

Pantalla B-Scan: Proporciona una vista bidimensional en sección transversal del espesor mientras se escanea una superficie, creando un mapa gráfico del perfil del material medido desde un solo lado.

Modo de escaneo de alta velocidad: Permite escanear áreas más amplias del material de prueba manteniendo una representación fiable del espesor. Ofrece hasta 140 mediciones por segundo con una frecuencia de actualización de pantalla de 25 Hz.

Modo de alarma de límites: Permite al usuario definir umbrales alto/bajo para verificar que el material permanezca dentro del rango de espesor requerido. Se activan alertas sonoras y visuales cuando las mediciones están fuera de los límites establecidos.

Ganancia ajustable: La amplificación de los ecos recibidos puede configurarse manualmente o mediante control automático de ganancia (AGC), facilitando la obtención de lecturas precisas en materiales más difíciles de medir.

Vistas de pantalla

Modo de escaneo de alta velocidad	Modo B-Scan

Muestreo de alta velocidad: Captura 32 lecturas por segundo y muestra el valor mínimo detectado una vez que el transductor se levanta de la superficie.	Pantalla B-Scan: Proporciona una vista seccional basada en tiempo del material de prueba, mostrando el contorno del lado oculto o la parte inferior de tuberías y depósitos. El trazo B-Scan se dibuja de derecha a izquierda a una velocidad de siete segundos por pantalla.

Diferentes aplicaciones y transductores

El RX8-DL es compatible con una amplia gama de transductores de doble elemento, con distintos diámetros y frecuencias según el material y la aplicación. Los transductores con designación HD (alta amortiguación) se utilizan habitualmente en modo Echo-Echo (E-E) a través de pintura, mientras que los tipos CPZT (compuestos) ofrecen una mejor penetración en materiales con baja transmisión acústica. La mayoría de los transductores estándar están diseñados para el modo Pulse-Echo (P-E). Al seleccionar el tipo de transductor de una lista predefinida, el RX8-DL recupera automáticamente los parámetros específicos de ese transductor.

Para bloques de motor (cilindros y superficies planas)

Una única sonda suele ser adecuada tanto para bloques de motor de aluminio fundido como de hierro fundido. El radio de 2" permite realizar mediciones precisas dentro de superficies cóncavas de los cilindros, siendo al mismo tiempo lo bastante suave para utilizarse sobre superficies planas. Esta sonda cubre más del 90 % de las aplicaciones en bloques de aluminio o hierro fundido.

T-104-2120: 0,500" / 5 MHz con radio de 2" (sonda estándar suministrada con el PR-8V)
T-104-4120: 0,500" / 10 MHz con radio de 2" (recomendada para bloques de aluminio muy antiguos si la sonda estándar no resulta adecuada)

Para culatas (conductos)

La selección de la sonda depende del tipo de material (hierro fundido o aluminio fundido). Estas sondas tienen un radio de 0,55" y están disponibles con varilla de 1" o 9", según la preferencia del usuario.

Hierro fundido:
- T-162-2110: 0,250" / 5 MHz, radio de 0,55", varilla de 1"
- T-132-2110: 0,250" / 5 MHz, radio de 0,55", varilla de 9"
Aluminio fundido:
- T-162-4110: 0,250" / 10 MHz, radio de 0,55", varilla de 1"
- T-132-4110: 0,250" / 10 MHz, radio de 0,55", varilla de 9"

Para tubos de chasis

Utilizados habitualmente por fabricantes de chasis y organismos de homologación (p. ej. NHRA, ARCA). Una sola sonda suele ser suficiente para la mayoría de aplicaciones, salvo que se requiera capacidad de medición a través de pintura.

T-101-4000: 3/16" / 10 MHz, base plana (sin radio)
T-102-2700: 0,250" / 5 MHz, sonda de alta amortiguación, adecuada para modo MMX y mediciones a través de pintura

Rango en acero*:	Modo Pulse-Echo: 0,63 – 254 mm (0,025 – 9,999 in) para motores sin recubrimiento y piezas automotrices, ideal para detección de defectos y picaduras. Modo Echo-Echo: 2,54 – 102 mm (0,1 – 4,0 in) a través de pintura y recubrimientos, para inspecciones de chasis y carrocerías. El rango puede variar según el espesor del recubrimiento. El rango de medición varía según el transductor. Se recomienda utilizar diferentes transductores para cubrir todo el rango.
Resolución:	0,01 mm
Rango de velocidad:	1250 – 9999 m/s
Unidades:	Métricas (mm) e imperiales (in)
Modos de medición:	- Pulse-Echo (defectos, picaduras) - Echo-Echo (a través de pintura)
Tipos de transductor:	Doble elemento, 1 – 10 MHz
Memoria:	Memoria interna de 4 GB
Capacidad de memoria:	Hasta 12.000 páginas con una lectura y forma de onda por página
Fuente de alimentación:	Tres pilas de 1,5 V AA (alcalinas o recargables)
Duración de la batería:	Aprox. 150 horas con alcalinas, 100 horas con NiCad
Apagado automático:	Se apaga automáticamente tras 5 minutos de inactividad
Pantalla:	Pantalla VGA en escala de grises de 1/8", 62 × 45,7 mm de área visible
Teclado:	Teclado de membrana con 12 teclas táctiles
Carcasa:	Cuerpo de aluminio extruido con tapas de aluminio niqueladas (con junta de estanqueidad)
Dimensiones:	63,5 W × 165 H × 31,5 D mm
Temperatura de funcionamiento:	-10 a +60 °C
Peso:	400 g
Peso de envío:	1,5 kg
Garantía:	2 años (medidor), 90 días (sonda)
Certificación:	Aprobación CE; calibración de fábrica trazable a estándares nacionales

Productos

Artículo	Producto	Precio	Cantidad	Acción
131973	RX8-DL/PR-8V Medidor acústico	€ 2.275,00

Accesorios

Artículo	Producto	Precio
126366	TICC-MVX Nylon Protective Pouch for TI-Series Large	€ 102,00
131999	T-132-4110 - 10.0 MHz 1/4" Low Profile 9" wand for Cast AL ports Transducer. 6" Radius	€ 412,00
131974	T-162-4110 - 10.0 MHz 1/4" Low Profile 1" wand - 0.6" Radius	€ 412,00
131975	T-101-4000 - 10.0 Mhz 3/16" Transducer	€ 412,00
131998	T-104-2120 - 5.0 Mhz 1/2" Cylinder Transducer - Iron Transducer 2" Radius	€ 389,00
131997	T-132-2110 - 5.0 Mhz 1/4" Low Profile 9" wand for Cast Iron ports Transducer. 6" Radius	€ 389,00
131996	T-162-2110 - 5.0 Mhz 1/4" Low Profile 1" wand for Cast Iron ports Transducer 0.6" radius	€ 389,00
126312	T-102-2700 5 MHz Dual Element Transducer - 1/4 inch	€ 423,00
134247	T-102-2700-10M 5 MHz MMX Probe 1/4 inch 10 meter cable
126307	T-102-2000 5 MHz Probe 1/4"	€ 378,00
131995	T-121-2100 - 5.0 Mhz 3/16" Low-Profile Transducer	€ 378,00
139547	Pilas AA recargables de iones de litio: 4 unidades (con cable USB a USB-C)	€ 25,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
