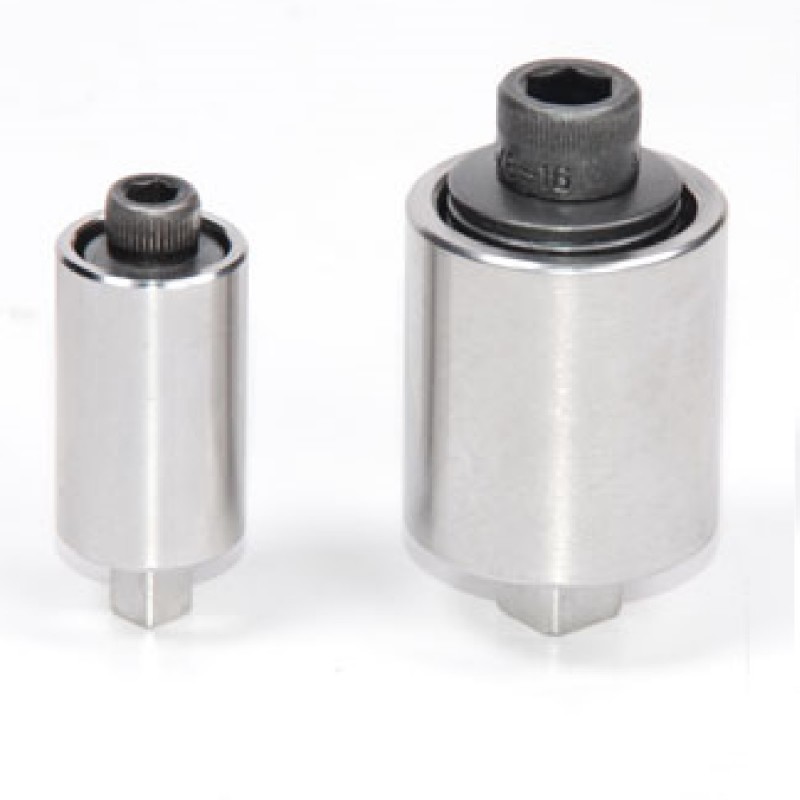

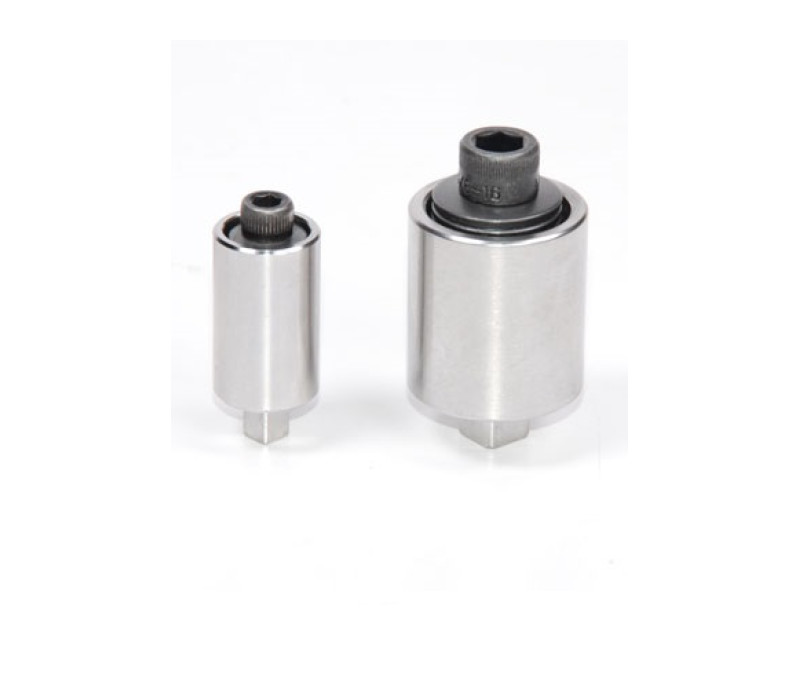

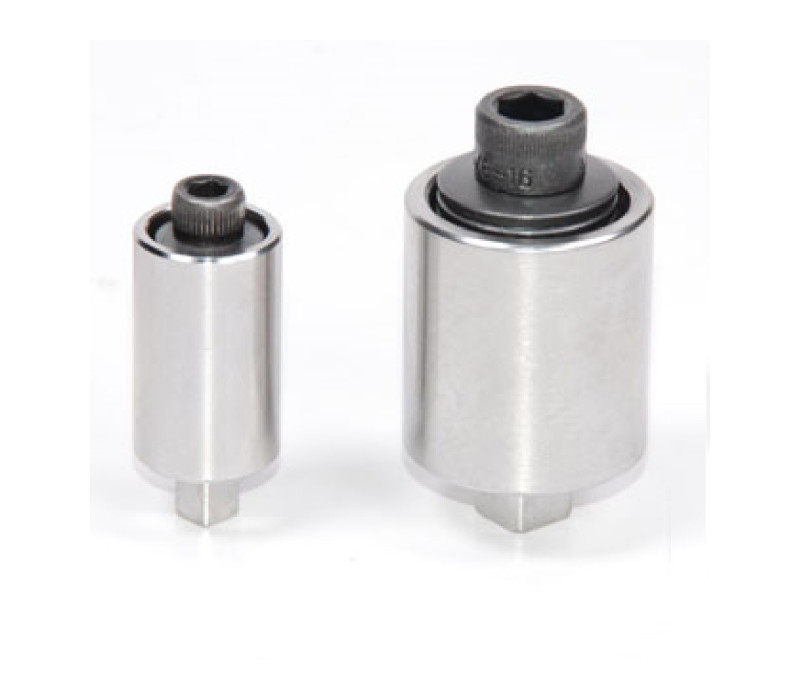

RDF Simuladores de juntas / Dispositivos de rodaje

RDF Simuladores de juntas / Dispositivos de rodaje

Los simuladores de juntas (también denominados adaptadores) son necesarios para medir con precisión el par de apriete en herramientas accionadas por motor (eléctricas, hidráulicas o neumáticas). No son necesarios ni útiles cuando se mide el momento de apriete en herramientas de torsión accionadas manualmente (destornilladores, llaves, etc.). Simulan las condiciones que se dan al utilizar la herramienta en condiciones reales, permitiendo que la velocidad del motor de la herramienta eléctrica aumente hasta alcanzar las velocidades de funcionamiento normales, lo que resulta en una medición más precisa y repetible del par.

Las articulaciones se definen por los grados de rotación o el aumento del par por grado de rotación. Una junta blanda garantiza que la herramienta tenga más tiempo para funcionar y, por lo general, produce resultados de ensayo más repetibles; por el contrario, la junta dura proporciona menos tiempo para que la herramienta funcione y, por lo general, produce más variación.

Según ISO 5393;

Junta DURA, que tiene 30 grados o menos de rotación desde "ajustada" hasta el final.
Junta MEDIA, que es generalmente de 180 - 400 grados de rotación desde "ajustada" hasta el final.
Junta SUAVE, que suele tener 720 grados o más de rotación desde "ajustada" hasta el final.

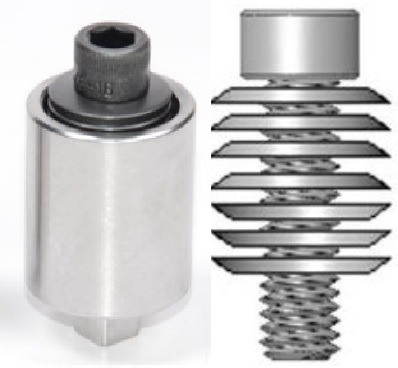

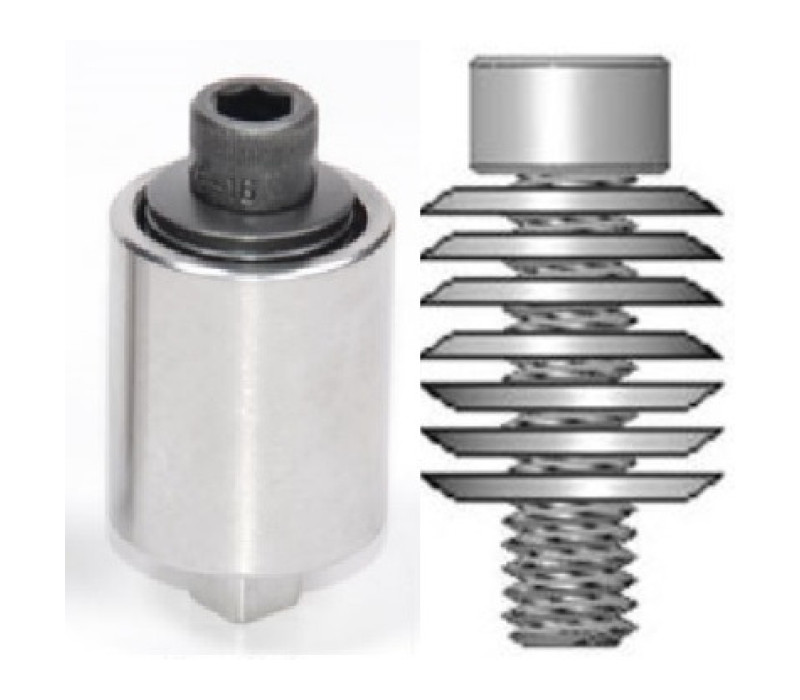

Suelen fabricarse en acero mecanizado con el tamaño de transmisión adecuado según sea necesario. Internamente se compone de una serie de arandelas Belleville, diseñadas para comprimirse a medida que se aprieta el tornillo. Variando la disposición de estas arandelas, se pueden simular distintos índices de articulación suave, media y dura. A menos que se especifique lo contrario, los simuladores de articulaciones están configurados para simular una articulación media. El usuario puede ajustar los índices de articulación cambiando la orientación de las arandelas Belleville boca abajo.

Necesario para medir con precisión de par de las herramientas accionadas por torsión controlada (eléctricas, hidráulicas o neumáticas).

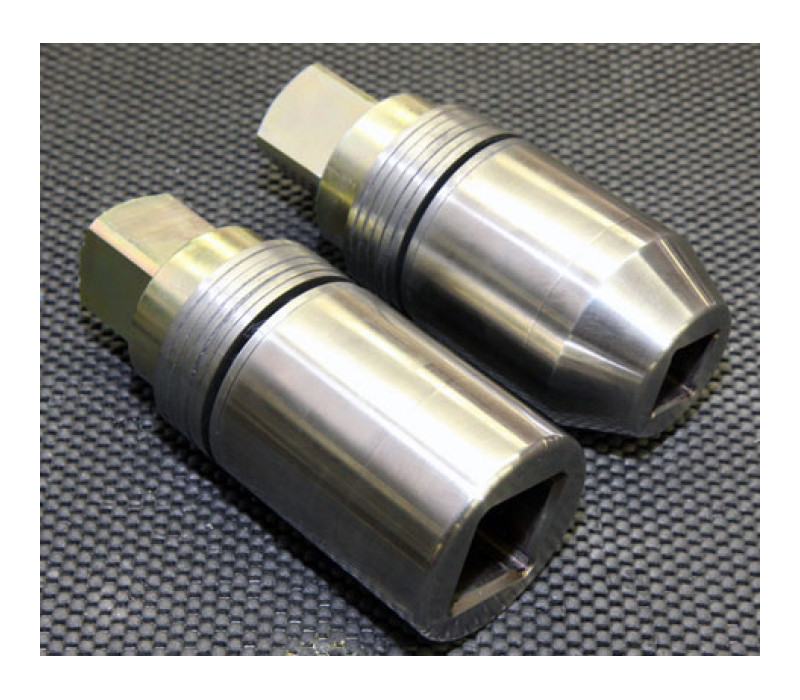

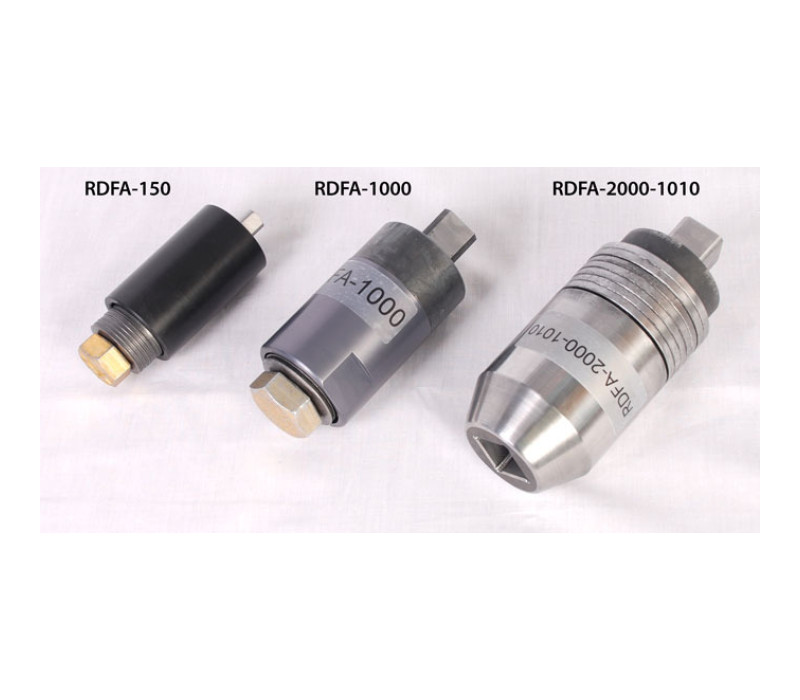

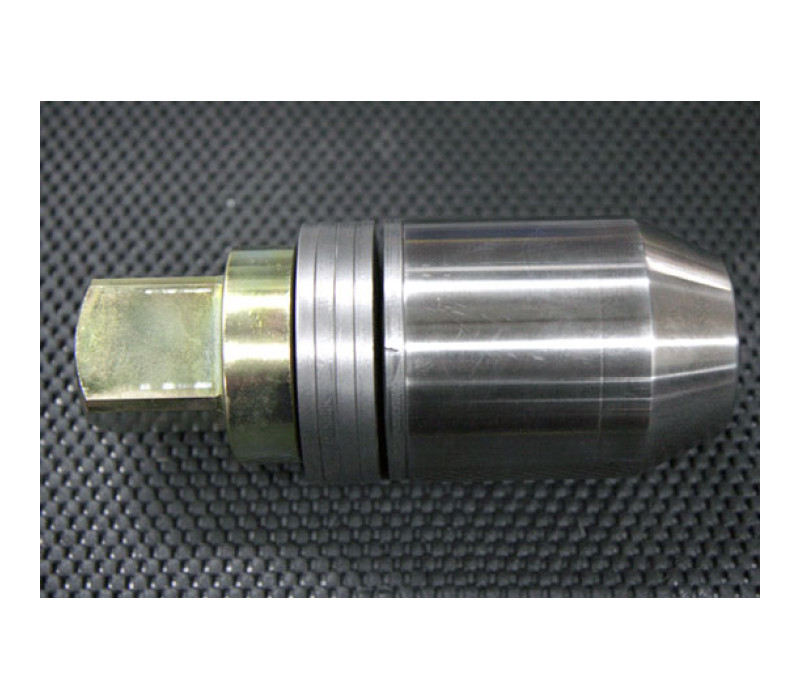

La serie RDF es una máquina de una sola pieza para su uso cuando se utiliza una combinación de herramientas manuales y eléctricas.

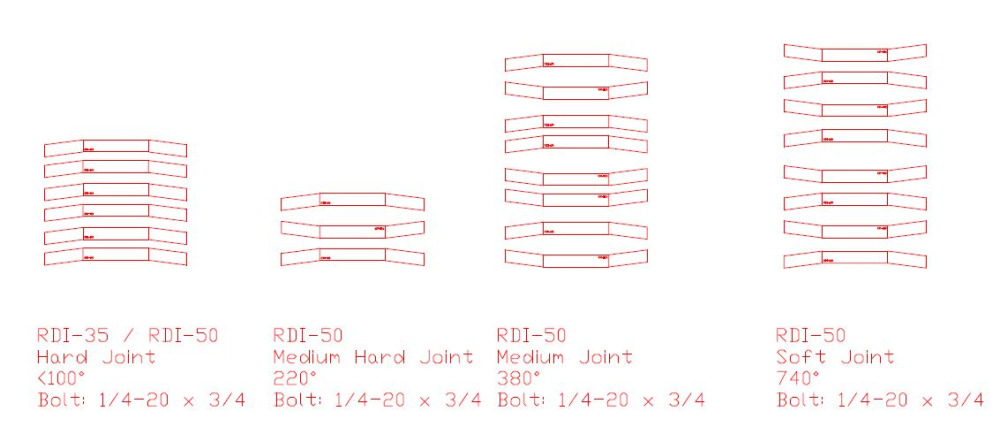

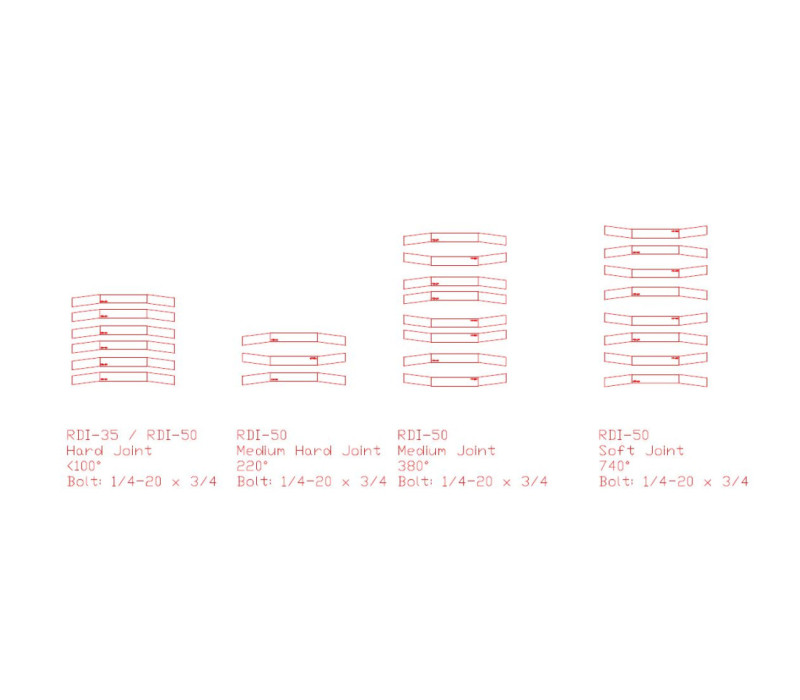

Apilamiento de arandelas
