QuintSonic-T Medidor de Espesor de Recubrimientos
Nota importante:
El medidor de espesor QuintSonic ha sido descatalogado y sustituido por el QuintSonic-T. Todas las especificaciones y precios que se muestran a continuación corresponden al modelo actual.

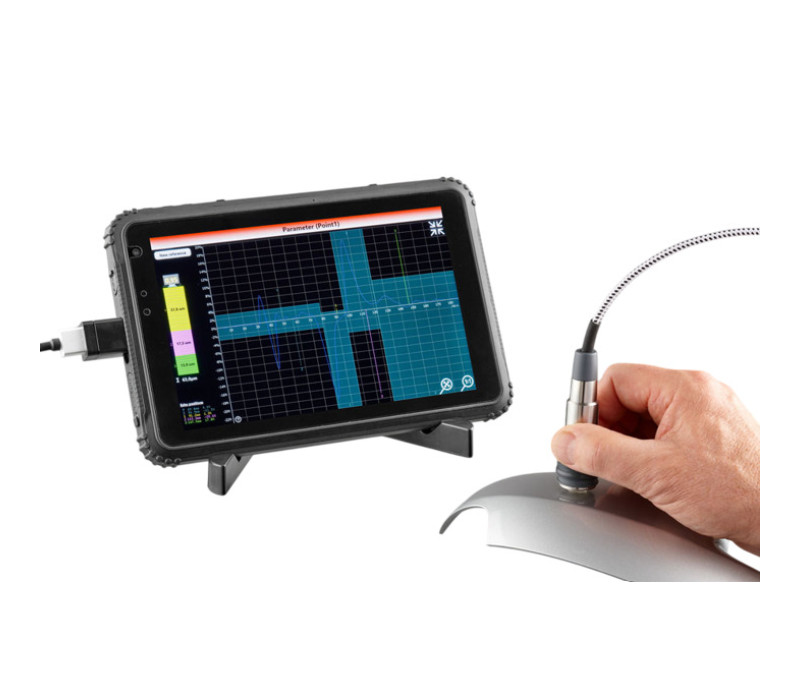

El QuintSonic-T es un medidor ultrasónico avanzado para la medición no destructiva del espesor de recubrimientos, diseñado para sistemas de una o varias capas. Es capaz de medir hasta ocho capas individuales en una sola operación, lo que lo hace especialmente adecuado para estructuras de recubrimiento complejas en entornos de laboratorio e inspección industrial.
El instrumento permite medir recubrimientos poliméricos como pinturas, barnices y materiales sintéticos, así como recubrimientos de vidrio, cerámica o metálicos sobre una amplia variedad de sustratos. Además de la medición de recubrimientos, el QuintSonic-T también puede utilizarse para la medición de espesor de pared.
Características principales:
- Medición ultrasónica multicapa: mide hasta ocho capas de recubrimiento en un solo ciclo de medición

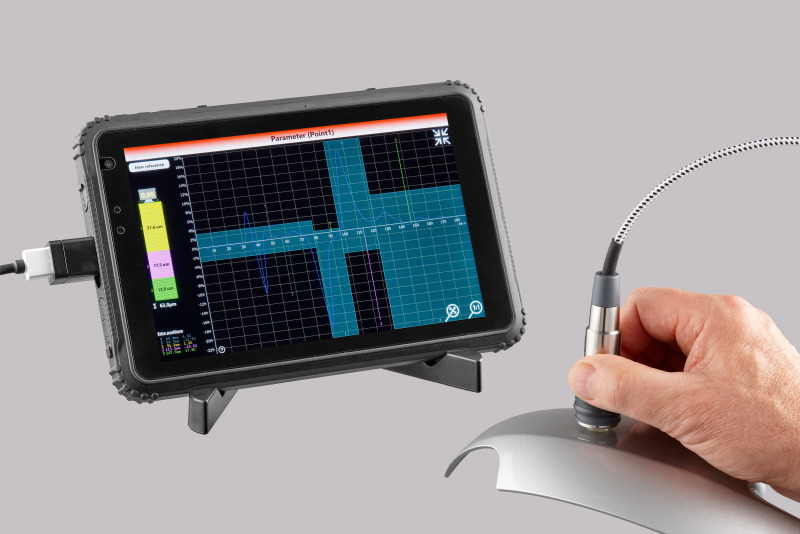

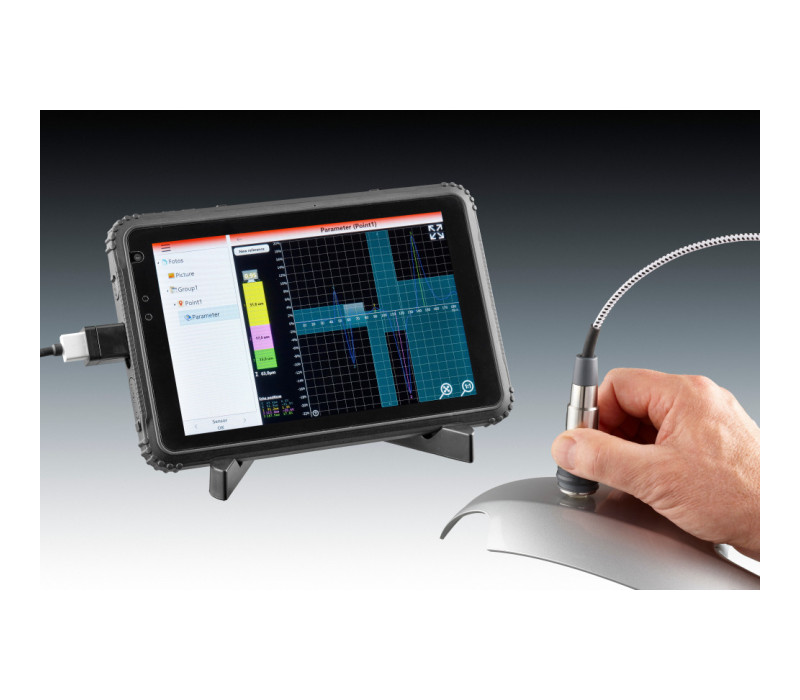

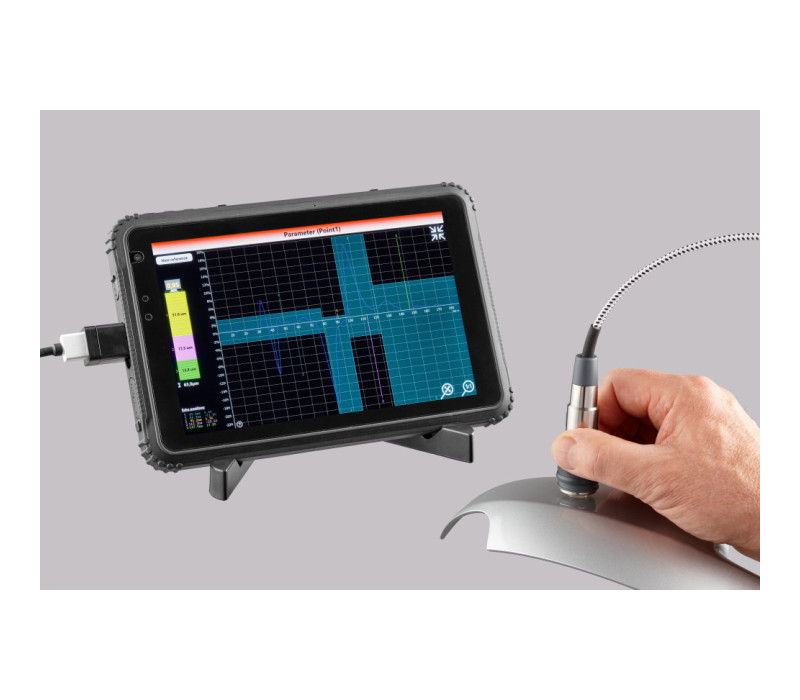

- Visualización A-scan: muestra simultáneamente la señal ultrasónica y los parámetros de medición en pantalla
- Procesamiento de señal integrado en el sensor: procesamiento digital de señal de 32 bits (SIDSP®) integrado directamente en el sensor
- Funcionamiento mediante pantalla táctil: interfaz intuitiva basada en tableta industrial para un ajuste rápido de parámetros
- Gestión de datos integrada: estructura clara de datos con generación de informes directamente en el equipo
Beneficios clave:
- Medición precisa de sistemas de recubrimiento complejos: permite analizar recubrimientos multicapa sin dañar la muestra
- Alta eficiencia de inspección: ciclo de medición rápido y evaluación inmediata de la señal
- Interpretación clara de resultados: la visualización A-scan mejora la fiabilidad y comprensión de las mediciones
- Apto para entornos exigentes: diseño robusto para uso industrial y en campo
Contacte con nosotros para recibir asesoramiento técnico, consultar disponibilidad o solicitar presupuesto. Nuestro equipo le ayudará a seleccionar la solución de medición de espesor de recubrimientos más adecuada para su aplicación.
Características
- Principio de medición: método de reflexión ultrasónica conforme a DIN EN ISO 2808, método 10.
- Capacidad multicapa: medición de hasta ocho capas individuales en una sola operación.
- Procesamiento de señal: procesamiento digital de señal de 32 bits integrado en el sensor (SIDSP®).
- Pantalla y control: tableta industrial con pantalla táctil y visualización A-scan.
- Protección ambiental: protección IP67 y cumplimiento MIL-STD-810G.
- Interfaces de datos: Bluetooth, WiFi y tarjeta SD.

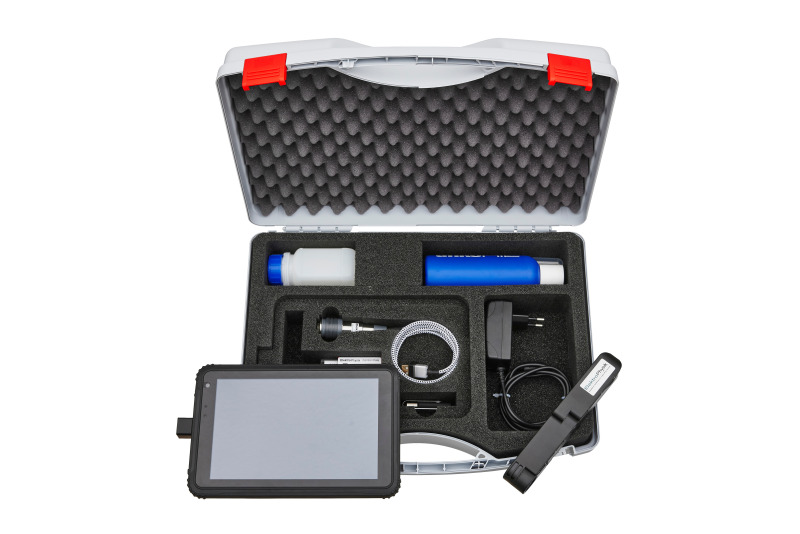

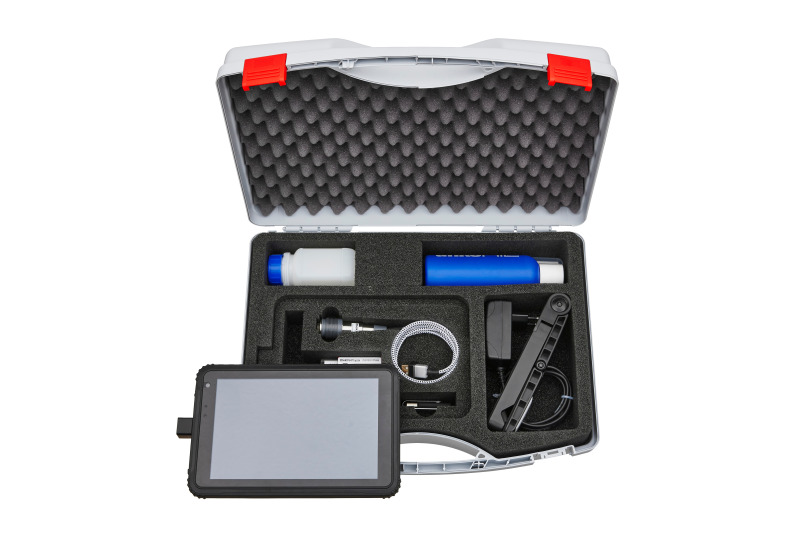

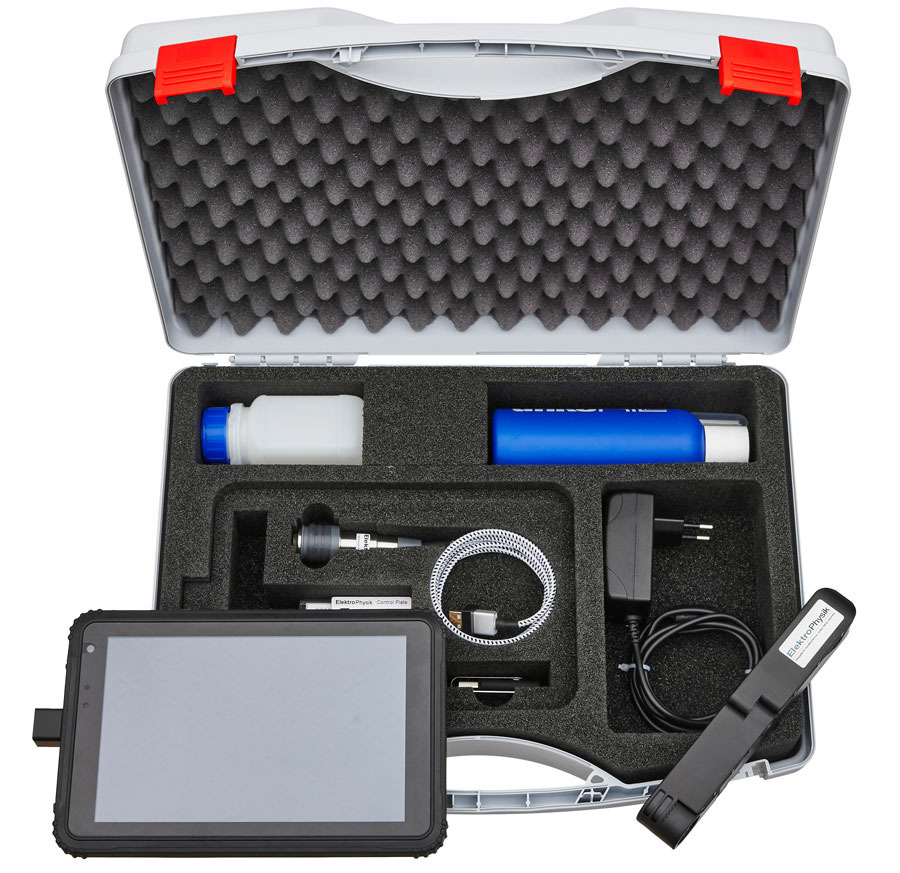

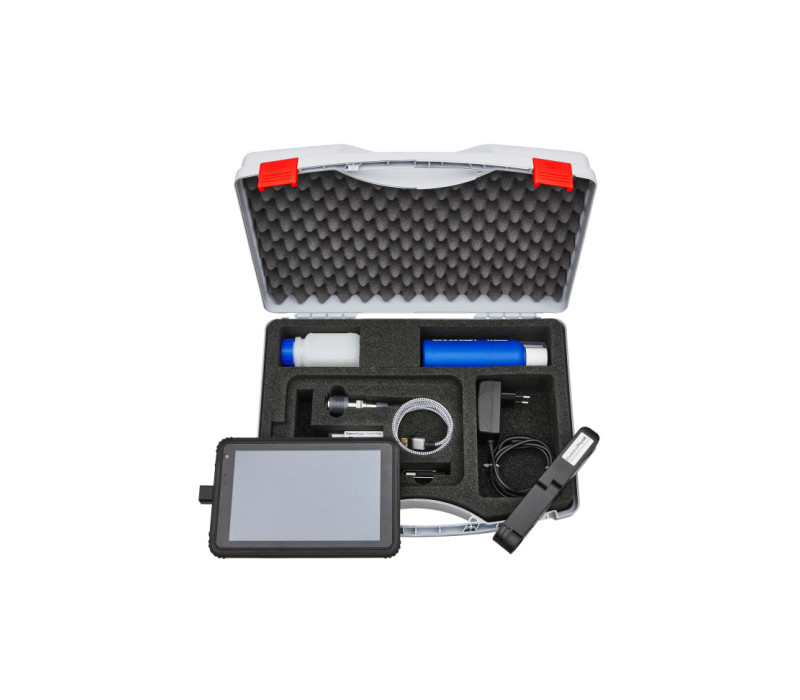

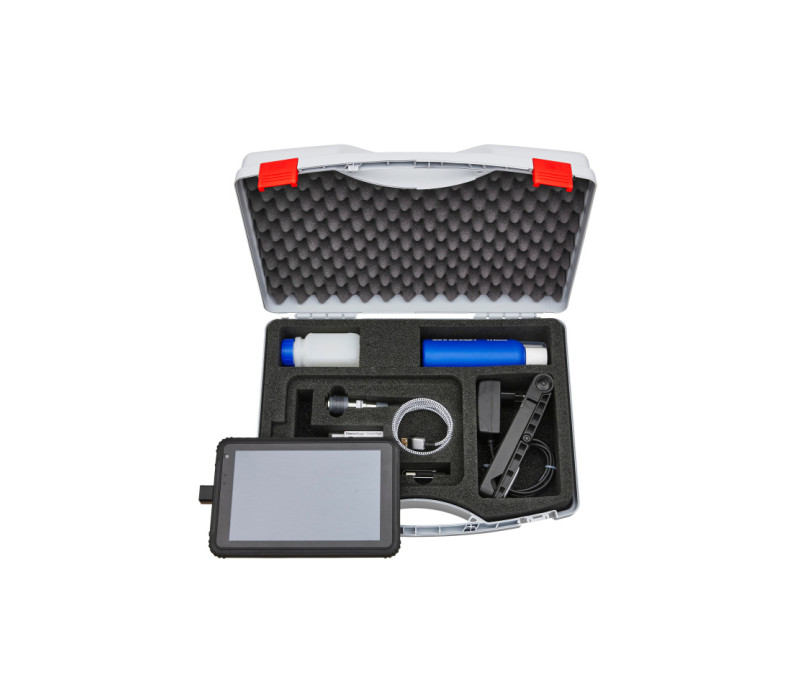

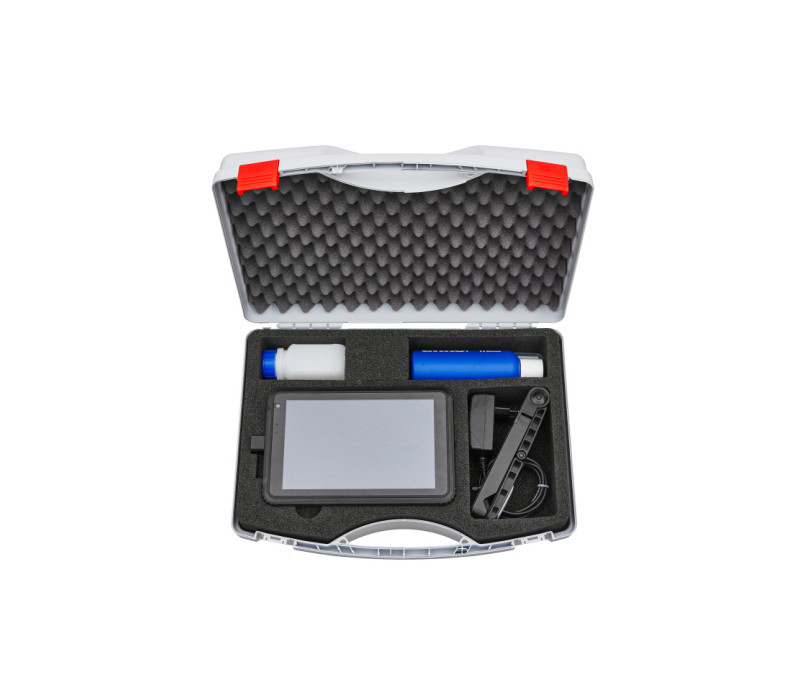

El medidor ultrasónico de espesor de recubrimientos QuintSonic-T se suministra como un kit completo que incluye:
- Sensor QuintSonic SIDSP®
- Cable de sensor SIDSP®
- Tableta industrial con software de evaluación
- Soporte para tableta
- Manual de instrucciones (alemán / inglés)
- Gel de acoplamiento, 100 ml
- Agua destilada (acoplante), 100 ml
- Patrón de referencia de una capa para verificación del equipo
- Maletín de transporte de plástico

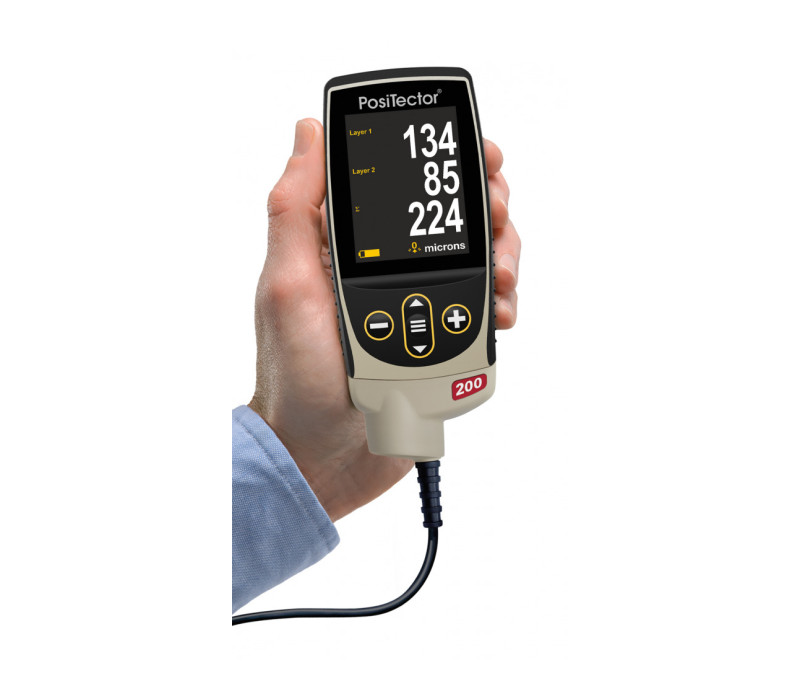

Positector 200 Medidor de Espesor de Revestimientos
- Puertos USB/Serial/IR para la descarga de datos a un PC, impresora o colector de datos
- Resistente a solventes, ácidos, aceites, agua y polvo – cumple o supera el estándar IP5X
Más detalles
Especificaciones
| Principio de medición: | Método de tiempo de tránsito de impulsos ultrasónicos (DIN EN ISO 2808, método 10). |
| Rango de medición, resolución y precisión: | Capa 1: rango hasta 356 µm, resolución 0,25 µm, precisión ±0,25 µm. Capa 2: rango hasta 890 µm, resolución 0,5 µm, precisión ±0,5 µm. Capa 3: rango hasta 1.900 µm, resolución 1 µm, precisión ±1 µm. Capa 4: rango hasta 3.900 µm, resolución 2 µm, precisión ±2 µm. Capa 5: rango hasta 7.500 µm, resolución 4 µm, precisión ±4 µm. (Valores calculados a una velocidad ultrasónica de 2.375 m/s.) |
| Espesor mínimo de capa: | Aprox. 10 µm, dependiendo de la velocidad ultrasónica del material. |
| Número de capas: | Hasta 8 capas en una sola operación. |
| Tiempo de medición y evaluación: | Aprox. 3 segundos. |
| Área de medición: | Ø 5 mm. |
| Área de contacto: | Ø 11 mm. |
| Radio mínimo de curvatura | Convexa: ≥ 50 mm Cóncava: No aplicable. |
| Unidades de medición: | µm, mm, mils. |
| Calibración: | Calibración de la velocidad del sonido para hasta 8 capas. |
| Funciones estadísticas: | Número de valores, mínimo, máximo, media, desviación estándar, coeficiente de variación, estadísticas por bloques, histograma y gráfico de tendencia. |
| Interfaces: | Bluetooth, WiFi, tarjeta SD. |
| Alimentación: | Batería recargable integrada, 12.000 mAh. |
| Temperatura de funcionamiento: | +5 a +50 °C. |
| Temperatura de almacenamiento: | −10 a +50 °C. |
| Pantalla: | Tableta industrial con pantalla táctil de gran formato y visualización A-scan. |
| Peso: | Approx. 1.1 kg |
