Quintsonic T QuintSonic-T Medidor de Espesor de Capa Ultrasonido

QuintSonic-T Medidor de Espesor de Recubrimientos

Nota importante:

El medidor de espesor QuintSonic ha sido descatalogado y sustituido por el QuintSonic-T. Todas las especificaciones y precios que se muestran a continuación corresponden al modelo actual.

El QuintSonic-T es un medidor ultrasónico avanzado para la medición no destructiva del espesor de recubrimientos, diseñado para sistemas de una o varias capas. Es capaz de medir hasta ocho capas individuales en una sola operación, lo que lo hace especialmente adecuado para estructuras de recubrimiento complejas en entornos de laboratorio e inspección industrial.

El instrumento permite medir recubrimientos poliméricos como pinturas, barnices y materiales sintéticos, así como recubrimientos de vidrio, cerámica o metálicos sobre una amplia variedad de sustratos. Además de la medición de recubrimientos, el QuintSonic-T también puede utilizarse para la medición de espesor de pared.

Características principales:

Medición ultrasónica multicapa: mide hasta ocho capas de recubrimiento en un solo ciclo de medición

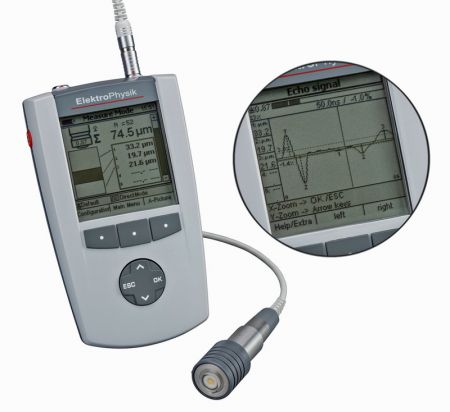

Visualización A-scan: muestra simultáneamente la señal ultrasónica y los parámetros de medición en pantalla
Procesamiento de señal integrado en el sensor: procesamiento digital de señal de 32 bits (SIDSP®) integrado directamente en el sensor
Funcionamiento mediante pantalla táctil: interfaz intuitiva basada en tableta industrial para un ajuste rápido de parámetros
Gestión de datos integrada: estructura clara de datos con generación de informes directamente en el equipo

Beneficios clave:

Medición precisa de sistemas de recubrimiento complejos: permite analizar recubrimientos multicapa sin dañar la muestra
Alta eficiencia de inspección: ciclo de medición rápido y evaluación inmediata de la señal
Interpretación clara de resultados: la visualización A-scan mejora la fiabilidad y comprensión de las mediciones
Apto para entornos exigentes: diseño robusto para uso industrial y en campo

Contacte con nosotros para recibir asesoramiento técnico, consultar disponibilidad o solicitar presupuesto. Nuestro equipo le ayudará a seleccionar la solución de medición de espesor de recubrimientos más adecuada para su aplicación.

€ 8.576,00

Pedir ahora

Principio de medición: método de reflexión ultrasónica conforme a DIN EN ISO 2808, método 10.
Capacidad multicapa: medición de hasta ocho capas individuales en una sola operación.
Procesamiento de señal: procesamiento digital de señal de 32 bits integrado en el sensor (SIDSP®).
Pantalla y control: tableta industrial con pantalla táctil y visualización A-scan.
Protección ambiental: protección IP67 y cumplimiento MIL-STD-810G.
Interfaces de datos: Bluetooth, WiFi y tarjeta SD.

El medidor ultrasónico de espesor de recubrimientos QuintSonic-T se suministra como un kit completo que incluye:

Sensor QuintSonic SIDSP®
Cable de sensor SIDSP®
Tableta industrial con software de evaluación
Soporte para tableta
Manual de instrucciones (alemán / inglés)
Gel de acoplamiento, 100 ml
Agua destilada (acoplante), 100 ml
Patrón de referencia de una capa para verificación del equipo
Maletín de transporte de plástico

Principio de medición:	Método de tiempo de tránsito de impulsos ultrasónicos (DIN EN ISO 2808, método 10).
Rango de medición, resolución y precisión:	Capa 1: rango hasta 356 µm, resolución 0,25 µm, precisión ±0,25 µm. Capa 2: rango hasta 890 µm, resolución 0,5 µm, precisión ±0,5 µm. Capa 3: rango hasta 1.900 µm, resolución 1 µm, precisión ±1 µm. Capa 4: rango hasta 3.900 µm, resolución 2 µm, precisión ±2 µm. Capa 5: rango hasta 7.500 µm, resolución 4 µm, precisión ±4 µm. (Valores calculados a una velocidad ultrasónica de 2.375 m/s.)
Espesor mínimo de capa:	Aprox. 10 µm, dependiendo de la velocidad ultrasónica del material.
Número de capas:	Hasta 8 capas en una sola operación.
Tiempo de medición y evaluación:	Aprox. 3 segundos.
Área de medición:	Ø 5 mm.
Área de contacto:	Ø 11 mm.
Radio mínimo de curvatura	Convexa: ≥ 50 mm Cóncava: No aplicable.
Unidades de medición:	µm, mm, mils.
Calibración:	Calibración de la velocidad del sonido para hasta 8 capas.
Funciones estadísticas:	Número de valores, mínimo, máximo, media, desviación estándar, coeficiente de variación, estadísticas por bloques, histograma y gráfico de tendencia.
Interfaces:	Bluetooth, WiFi, tarjeta SD.
Alimentación:	Batería recargable integrada, 12.000 mAh.
Temperatura de funcionamiento:	+5 a +50 °C.
Temperatura de almacenamiento:	−10 a +50 °C.
Pantalla:	Tableta industrial con pantalla táctil de gran formato y visualización A-scan.
Peso:	Approx. 1.1 kg

Productos

Artículo	Producto	Precio	Cantidad	Acción
138970	QuintSonic T Complete Kit	€ 8.576,00

Accesorios

Artículo	Producto	Precio	Cantidad	Acción
138115	Multi Layer Calibration Test Plate for QuintSonic	€ 230,00

Todos los precios mostrados excluyen el IVA y los gastos de envío.
Disponibilidad:
Disponible: 1 - 3 días ,
Plazo de entrega: 1 - 3 semanas. ,
