PosiTector RTR Replica Tape Reader - Micrómetro digital de muelles

Prepare la superficie de prueba
Localice un lugar representativo para la medición. Limpie la superficie a ensayar.

Recomendamos el uso de masilla de limpieza para eliminar el polvo, los escombros o los residuos de granalla de la superficie.

Presione firmemente la masilla sobre la superficie con los dedos y retírela.



Quemar la cinta de réplica(crear una réplica)
Seleccione el grado apropiado de cinta de réplica basado en el perfil objetivo (Grueso o X-Grueso). Consulte las instrucciones de la cinta para obtener ayuda.

Tire de una sola cinta de réplica con adhesivo para liberarla de su papel de liberación. Debe quedar un círculo de papel en forma de "ojo de buey" en el papel de liberación (no se utiliza para medir).

Aplique la cinta de réplica a la superficie chorreada. Presione los extremos adhesivos del papel para mantenerlo firmemente en su lugar durante el proceso de bruñido.

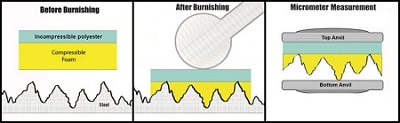

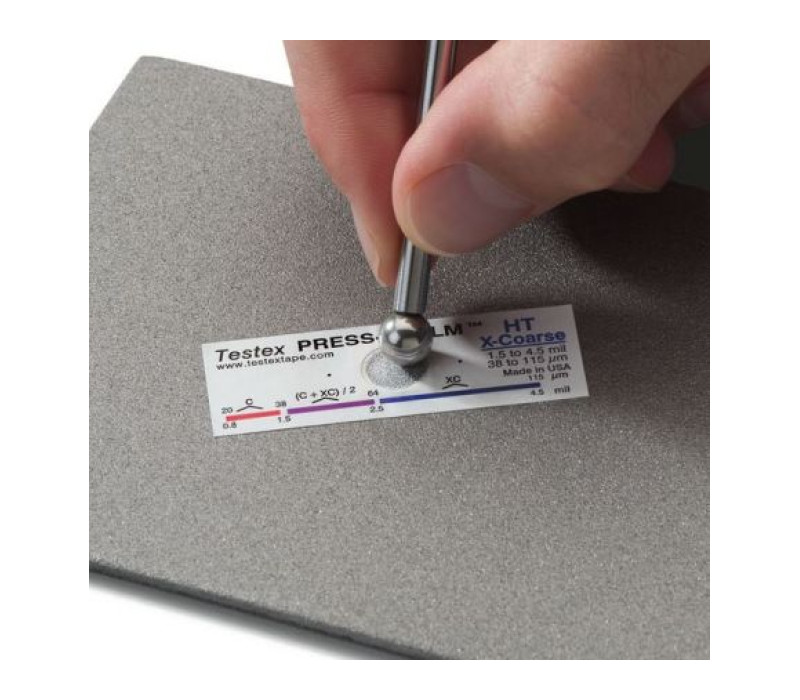

Comprima firmemente la película de réplica utilizando el extremo redondeado de la herramienta de bruñido de acero inoxidable incluida. Aplique suficiente presión en un movimiento circular y de frotamiento x-y para producir una réplica con una apariencia uniforme de grano de guijarro. Normalmente se necesitan entre 30 y 60 segundos para comprimir completamente todas las partes de la película en la mayoría de las superficies. En general, una compresión excesiva es más segura que una compresión insuficiente.

Una vez finalizado el bruñido, retire la cinta de réplica de la superficie.

Prepare el PT-RTR
Limpie las superficies de medición (yunques) con la tarjeta de limpieza incluida. Pase la tarjeta por la abertura unas cuantas veces mientras presiona firmemente ambos botones de la sonda para eliminar las partículas de polvo y los restos de adhesivo de la cinta.

Encienda el PosiTector RTR presionando el botón de navegación central. Aparecerá una imagen indicando que la sonda requiere puesta a cero.

Pulse y mantenga pulsados simultáneamente ambos botones de sonda con firmeza hasta que el calibrador emita un pitido y las flechas apunten hacia fuera. No coloque nada en la abertura de medición durante este procedimiento.

Mida la cuña de comprobación incluida para verificar la precisión.

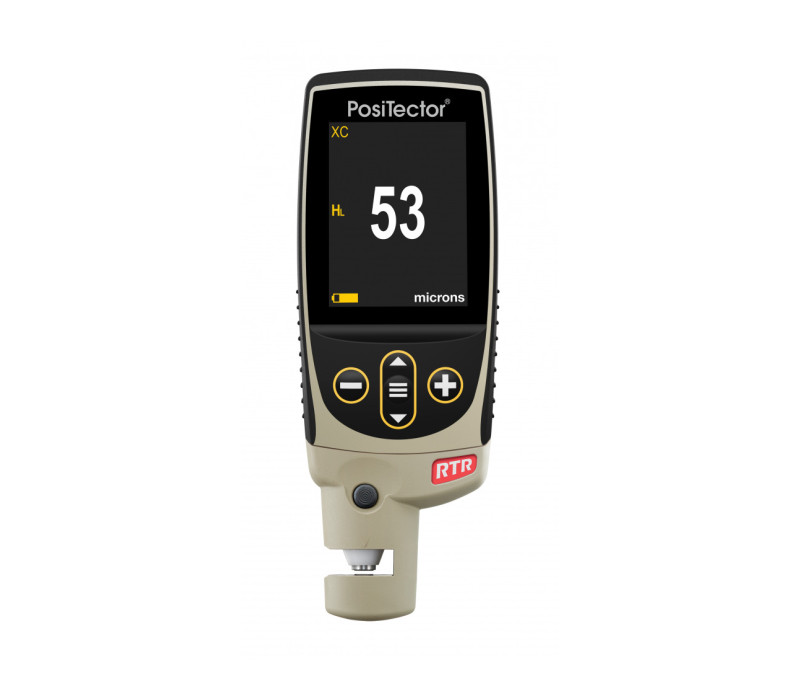

Asegúrese de que el grado correcto de la cinta de réplica, C o XC, aparece en la esquina superior izquierda de la pantalla LCD.

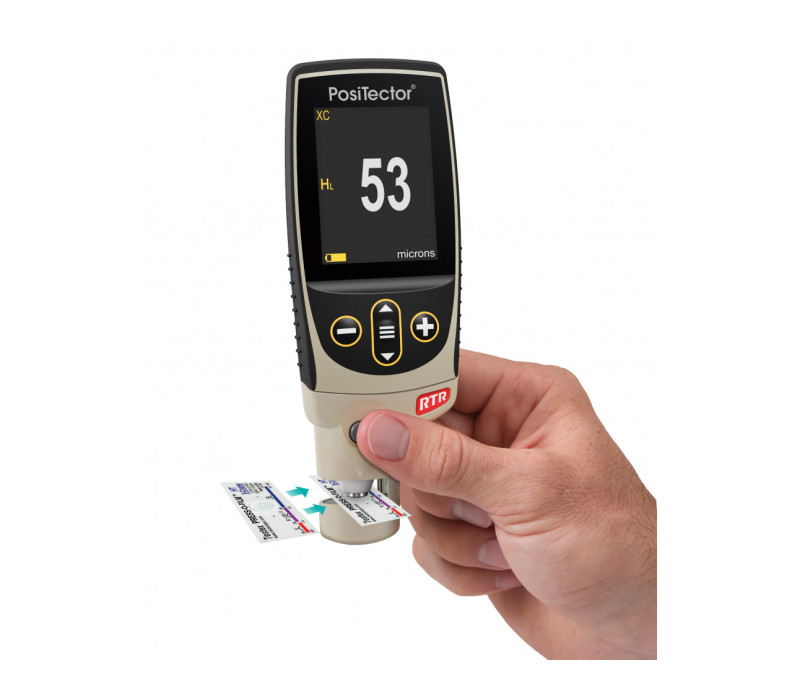

Inserte la cinta de réplica bruñida en la abertura de medición. Asegúrese de que la cinta esté colocada correctamente de modo que la región bruñida esté centrada dentro de la abertura de la sonda con el lado adhesivo (pegajoso) hacia abajo.



Para colocar la cinta, mueva la cinta de réplica Testex™Press-O-Film™ hacia la parte posterior de la sonda y alinee los dos puntos (impresos en la cinta de réplica) con flechas a ambos lados de la abertura de medición.



Si está utilizando una cinta de réplica Testex™Press-O-Film™ más antigua que no tiene los puntos impresos, simplemente alinee centrando la cinta dentro de la abertura de medición.

Una vez posicionado, presione firmemente ambos botones de la sonda simultáneamente y manténgalos presionados hasta que el PosiTector RTR emita un pitido y se muestre la medición. Durante la medición, se aplica una presión constante del yunque a la cinta réplica, independientemente de la fuerza con que se presionen los dos botones.

El PosiTector RTR resta automáticamente los 50,8 µm (2 mil) de película de poliéster incompresible. No se requieren más ajustes.
