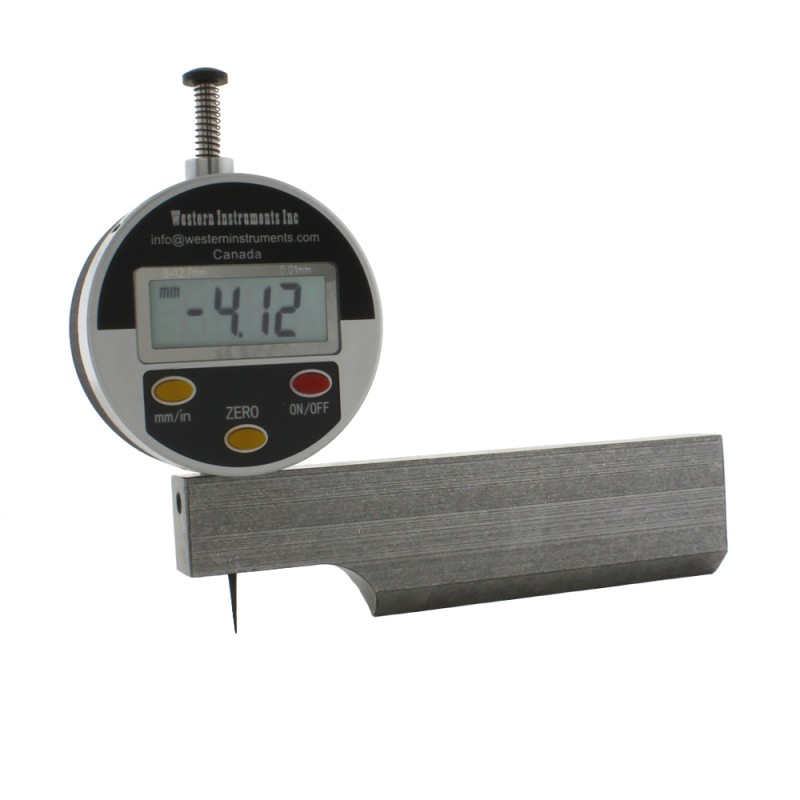

N88-5-D Calibre de foso digital métrico e imperial y cuchilla de 121 mm


Medidor de grietas, abolladuras y fosas de corrosión de gran alcance con cuchilla de 121 mm para abarcar áreas más grandes. Permite medir la pérdida de material, grietas y pequeñas abolladuras en el material.

Los medidores de profundidad de foso se utilizan para determinar la cantidad de corrosión superficial en construcciones metálicas como tuberías, estructuras de soporte, tanques de almacenamiento, tuberías de perforación o puentes de acero, pero también pueden utilizarse en componentes de aeronaves o estructuras de hormigón. Las mediciones pueden centrarse en zonas de corrosión local, pero con las extensiones adecuadas el inspector de corrosión puede abarcar zonas más amplias para determinar la pérdida de material y/o abolladuras en estas zonas más amplias.

Nuestra gama N88 de medidores de profundidad de picaduras contiene medidores de profundidad de picaduras de palanca utilizados para la medición básica de la profundidad de picaduras, y continúa con el medidor de soldadura Tri weld, un medidor de medición de soldadura de palanca polivalente. Mide junto a la grieta y la profundidad de foso 9 parámetros de soldadura diferentes.

A esta gama le siguen los relojes comparadores, digitales y analógicos. Los relojes comparadores son más precisos y fáciles de usar. Podemos suministrar una variedad de kits para satisfacer su demanda. Los kits básicos proporcionan lecturas rápidas y precisas de la profundidad de las picaduras en zonas de corrosión pequeñas. Los kits de puentes con extensiones más largas pueden abarcar zonas más extensas para medir la pérdida de material o la profundidad de las abolladuras en estas zonas más extensas. Los relojes comparadores de la serie N88, fáciles de usar y de lectura rápida, son totalmente intercambiables entre todos los modelos de cuchillas y puentes. Se pueden suministrar tres puntos de contacto diferentes, pero se puede utilizar cualquier punto de contacto ADG, aunque las diferentes longitudes pueden afectar a la puesta a cero de la altura.

Nuestros medidores de foso garantizan el cumplimiento de las especificaciones de recipientes, tuberías, tanques y OCTG para la medición de la profundidad de corrosión y erosión.

Características

  • Calibre digital métrico e imperial
  • Resolución 0,01 mm
  • Gama de 0,0 a 12,7 mm
  • Medición por presión manual mediante émbolo
  • Cuchillas de 121 mm
  • Los indicadores de lectura son intercambiables con todos los modelos de puentes y palas de la serie N88
  • Conforme a ASTM G46-94
  • Incluye certificado de calibrado conforme al NIST
Kit completo

El kit completo incluye:

  • Calibre digital métrico/imperial
  • 2 pilas de botón
  • Punta de aguja (nº 1)
  • Punta cónica (nº 2)
  • Cuchilla 121,0 mm
  • Llave Allen
  • Certificado NIST
  • Manual de instrucciones
  • Caja de madera 160 mm x 220 mm x 52,5 mm (L x A x A)
Foto en 360 grados
Puntos de contacto disponibles

contact points

  • 1

    Punto de Contacto (o Estándar) - N88-S. Esta punta de contacto se diseñó para pruebas generales de corrosión y sigue siendo la de uso más universal. El #1 se estrecha, a lo largo de su longitud, hasta una punta roma de menos de 0,75 mm (0,030") de diámetro.

  • 2

    Punto de Contacto (o Cónico) - N88-C. Este Punto de Contacto es más robusto que el Punto de Contacto Estándar, debido a su tamaño mucho mayor. La Punta de Contacto #2 se recomienda cuando se realiza una gran cantidad de Escaneo. El # 2 se estrecha hacia abajo, a lo largo de su longitud, a un punto redondeado que es de aproximadamente 0,5 mm (0,020 ") de diámetro.

  • 3

    Punta de aguja - N88-N La punta de aguja se desarrolló para satisfacer las necesidades de las evaluaciones de cupones de corrosión, en las que las picaduras son poco profundas y de diámetro pequeño. La punta de aguja n.º 3 se estrecha hasta una punta muy afilada, por lo que tiende a ser muy delicada.

Puesta a cero del indicador digital antes de utilizarlo

La posición vertical del punto de contacto debe ponerse a cero con respecto al filo de la cuchilla. La puesta a cero puede realizarse de dos maneras: ajustando la altura del indicador de carátula en la cuchilla o girando la escala exterior del bisel mientras se presiona el émbolo sobre una superficie plana.

Puesta a Cero de la Altura,
Afloje el/los sujetador/es que sujetan el Indicador de Esfera en su lugar. Sujete la hoja firmemente sobre una superficie plana y presione suavemente el cuerpo del indicador de carátula hacia abajo hasta que el punto de contacto toque la superficie plana. Vuelva a apretar con cuidado los sujetadores o el tornillo de fijación. Para realizar una puesta a cero precisa, gire la escala del bisel del indicador de carátula.

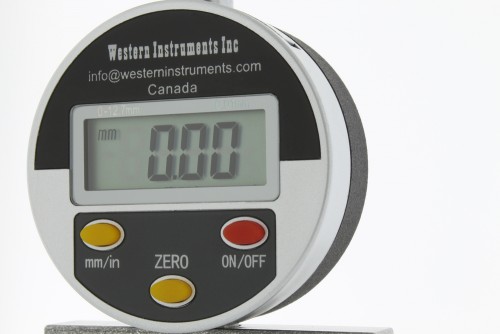

Puesta a cero digital,
Para poner a cero el indicador digital, pulse simplemente el botón de puesta a cero cuando el punto de contacto esté sobre un punto de referencia. Si el indicador digital se pone a cero en altura, pulse
Zero cuando el émbolo esté completamente retraído.

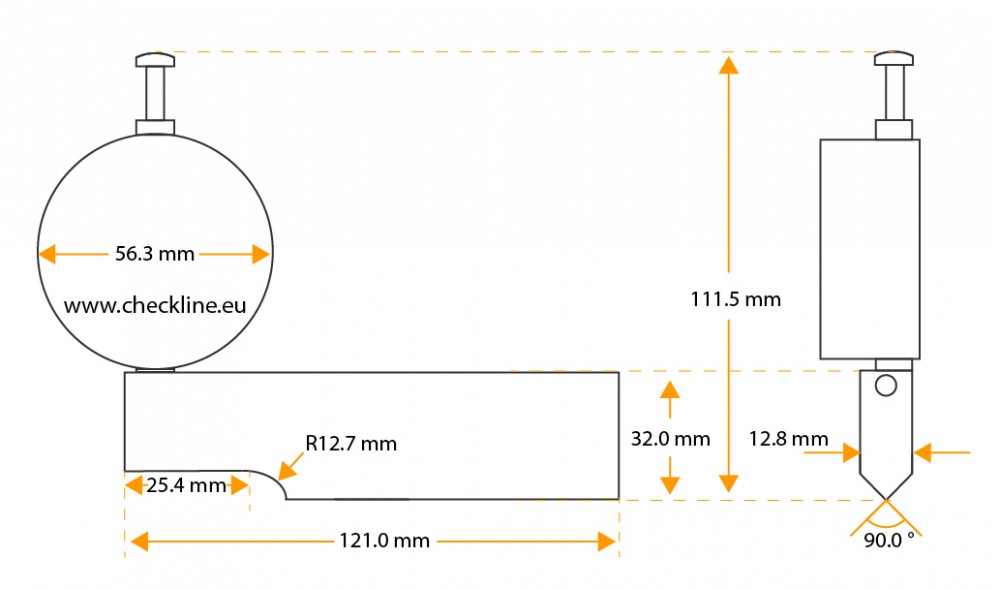

Dimensiones

Dimensiones-N88-5-D

Productos relacionados

Especificaciones

Rango de medición0,0 a 12,7 mm (0-0,5")
Resolución0.01 mm (0.001")
Diámetro de la escala56 mm
Fuerza del muelleAguja auto retráctil
Peso (neto)194 gramos
Peso (incluida la caja)595 gramos
Longitud hoja121 mm
Dimensiones caja160 mm x 220 mm x 52,5 mm (largo x ancho x alto)
Garantía1 Año
PantallaLCD 4 dígitos, 9,6 mm de altura
Fuente de alimentaciónPila de botón 357 / 303 / V357 / V303 / SR44
Temperature range10 - 45°C
