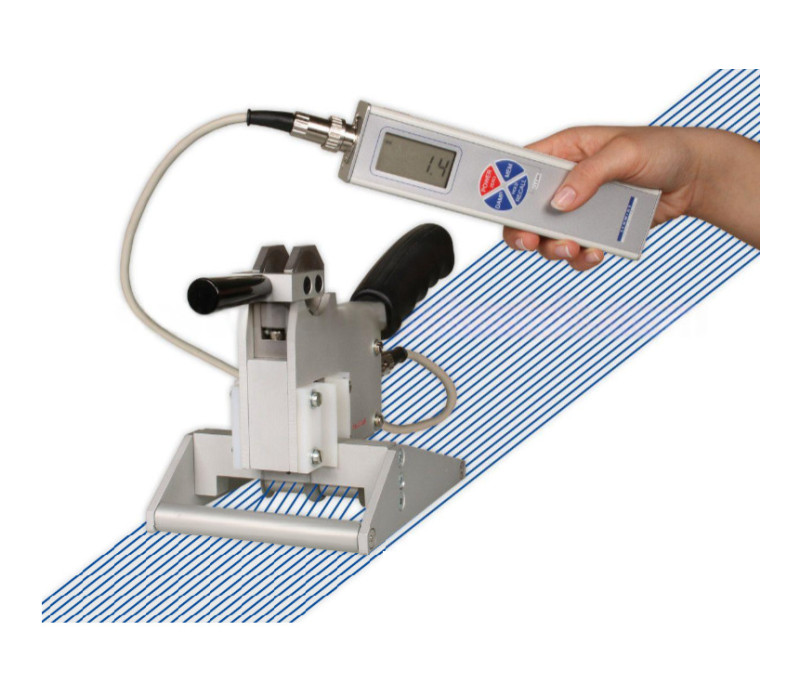

KXE Tensiómetro de urdimbre

Name: KXE Tensiómetro de urdimbre
SKU: 126826

El tensiómetro de urdimbre KXE está diseñado para medir tensiones durante la urdimbre y el tejido. La configuración única del sensor proporciona dos rodillos cilíndricos de 25 mm de ancho para la captura de dos grupos de hilos, uno a cada lado del sensor para la medición. Por tanto, el sensor estará midiendo 50 mm de extremos mientras el proceso esté en marcha. El indicador electrónico permite medir y almacenar los picos críticos altos y bajos que se medirán en la operación de tejido. Estos picos pueden analizarse y utilizarse para evaluar el proceso. Los datos almacenados pueden transferirse a un PC y analizarse mediante el software gratuito Tension Inspect.

Cabezal de medición portátil para medir grupos de hilos de telares y urdidores
El sensor puede conectarse o desconectarse fácilmente incluso con la máquina en marcha.
Almacenamiento de los valores de tensión último, medio, Máx, Mín, PICO-MÁX, PICO-MÍN durante un periodo de medición fijado por el operador.
El operador puede seleccionar 4 modos de memoria diferentes:
Modo S:sólo se visualizan los valores estadísticos por serie
Modo L: estadísticas además de los 10 valores visualizados de cada serie de medición
Modo C: estadísticas además de 4000 valores visualizados arbitrarios de hasta 255 series
Modo F: como C más una mayor frecuencia de muestra de 100 Hz = valores/s
Pantalla LCD con fondo iluminado para una mejor lectura
Amortiguación electrónica ajustable para una mejor lectura cuando la tensión cambia constantemente
Anchura de medición constante en el grupo de hilos de 50 mm mediante sistema de hilo de captura
Ancho de medición constante en el grupo de hilos de 50 mm mediante sistema de hilo de captura
La pantalla del tensiómetro puede invertirse para utilizarla con la mano derecha o la izquierda y alcanzar fácilmente todas las posiciones de medición
2 interfaces:
Serial Interface: (RS 232) for connecting to a PC
Interfaz analógica:(0 - 2 V) para conectar a un registrador de línea
Memoria de máx. 4000 valores de tensión visualizados divididos en hasta 255 series de mediciones y estadísticas (Último, AVG, MÍN y MÁX de los valores visualizados, PICO-MÍN y PICO-MÁX son valores medidos dentro de una frecuencia de medición de 5 kHz)

Tensiómetro y sensor con embalaje de transporte
batería
Cable de transferencia de datos RS232
Software Tension Inspect 2
Manual de instrucciones

Precisión:	del 10 % al 90 % de la gama: ±1 % del fondo de escala y ±1 dígito para el resto de la gama: ±3 % del fondo de escala y ±1 dígito
Unidades de medida:	daN
Alcance:	10 % en toda la escala, sin garantía de precisión
Protección contra sobrecarga:	150% en toda la escala
Principio de medición:	Puente extensométrico
Procesamiento de señales:	Convertidor A/D digital de 16 bits
Amortiguación:	Amortiguación electrónica regulable (promedio móvil)
Frecuencia de medición:	5 kHz interno solamente
Pantalla:	4 dígitos, 11 mm de altura
Tiempo de actualización de la pantalla:	Aproximadamente 2 veces por minuto
Memoria:	Máx. 4000 valores más estadísticas
Salida de señal analógica:	0 - 2 V DC (linealizado) R (carga) > 1 kÙ ± aprox. 1 %, velocidad de conversión aprox. 100 Hz
Salida de señal digital:	0 - 2 V DC (linealizado) R (carga) > 1 kÙ ± aprox. 1 %, velocidad de conversión aprox. 100 Hz
Frecuencia de comunicación:	1 a máx. 80 lecturas/s
Cable de conexión:	Del sensor a la pantalla 1,5 m
Coeficiente de la temperatura:	Sensibilidad: inferior a ± 0,01 % escala completa /C°.
Rango de temperatura:	10 - 45 °C
Humedad atmosférica:	85 % RH, máx.
Desconexión automática:	Después de 3 minutos sin uso
Fuente de alimentación:	Bloque E de 9 V, p. ej. litio de 9 V de larga duración (aprox. 80 horas de uso continuo)
Material de la carcasa:	Base de aluminio con revestimiento exterior de plástico (PVC)
Peso:	Aprox. 370g
Medida de los rodillos:	2 rodillos con rodamiento de bolas de 22 mm, total 50 mm
Ancho de los rodillos exteriores:	100 mm (rodillos con rodamiento de bolas)
Ajuste de altura del marco de referencia	24 mm
Material:	Aluminio anodizado
Dimensiones del cuadro de referencia:	110 x 140 mm
Peso neto (bruto)	Aprox. 1000 g (1900 g)

KXE Ficha Técnica

Rangos de tensión

modelo	Rangos	Resolución
KXE-20K	0.50 - 20.00 daN	0.01 daN
KXE-50K	0.5 - 50.0 daN	0.01 daN

Funcionamiento

Swivel the lever in direction to the handle to move the reference frame with the support rollers upwards. Hold the measuring head over the yarn group, so that it runs parallel to the measuring feeler and the support rollers. Shove the measuring roller through the yarn group, turn the measuring head by 90° and swivel the lever forward.
