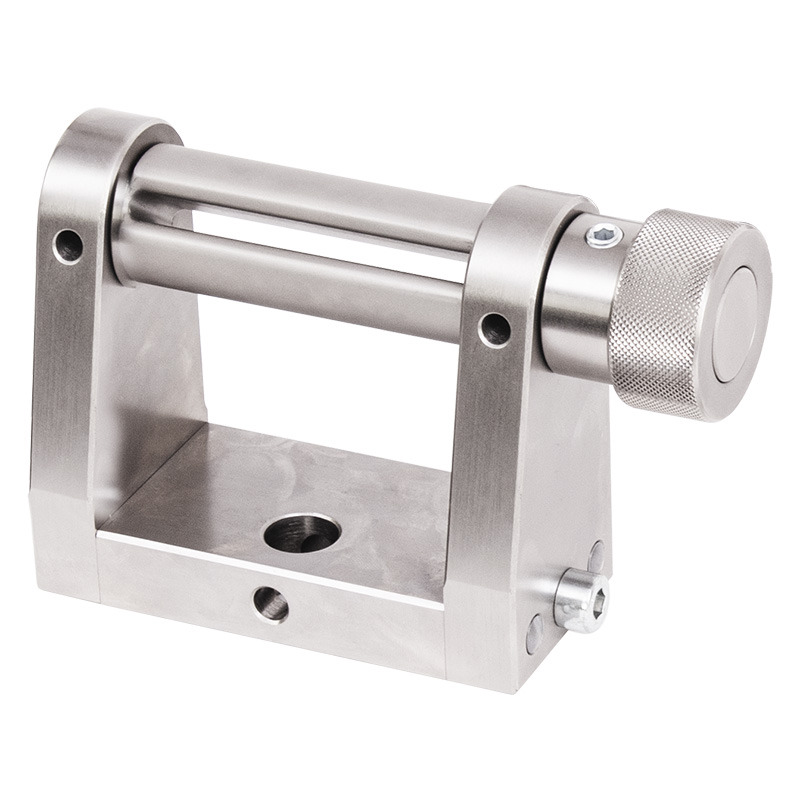

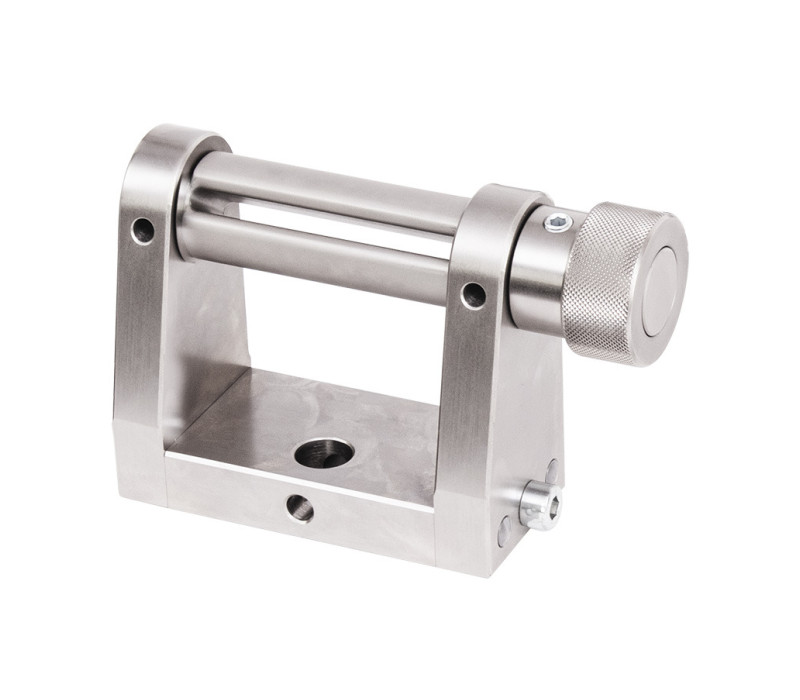

G111 Agarre de cinta para ASTM D6775

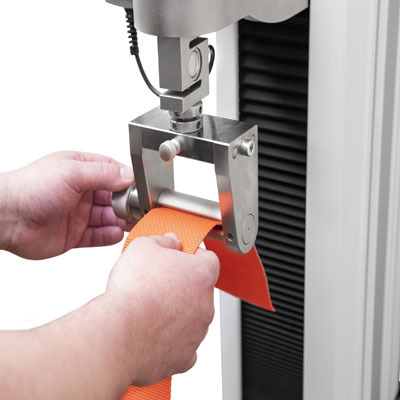

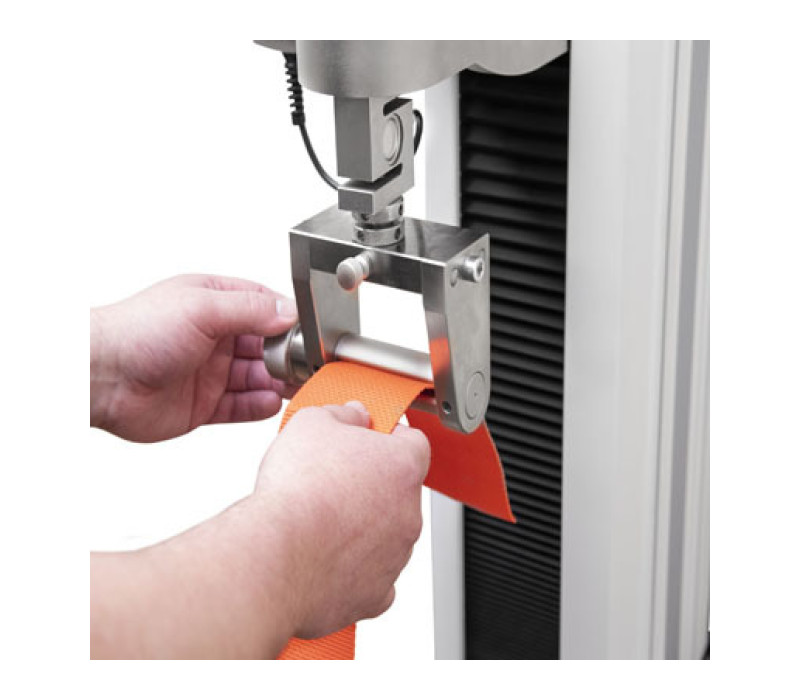

Para cargar la muestra, (1) inserte el material a través de la ranura, luego (2) gire el dial para envolver el material sobre sí mismo, luego (3) inserte los pasadores de anclaje (no en la foto).

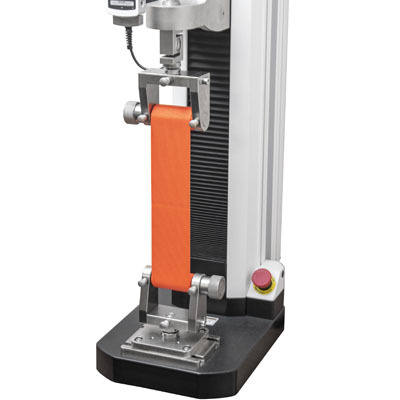

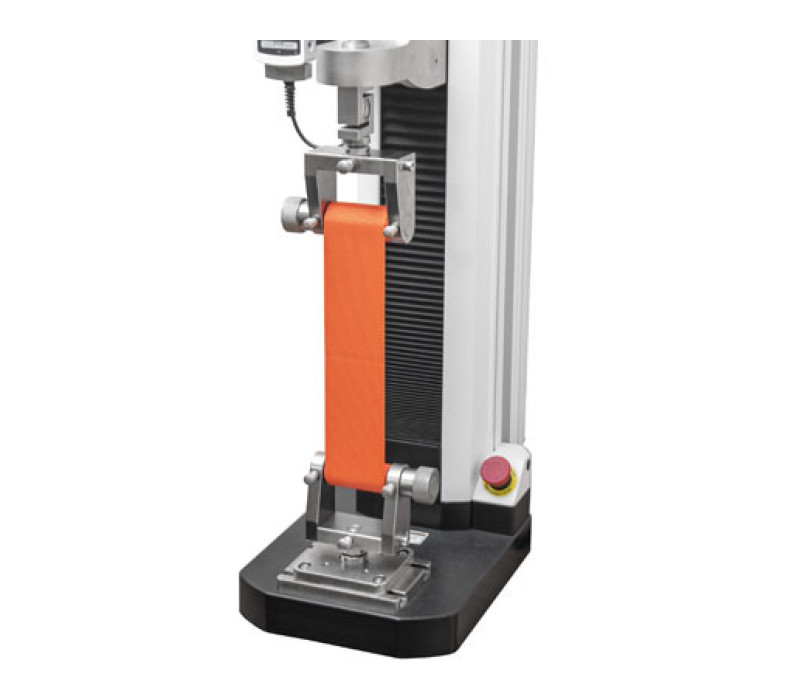

Se muestra un par de pinzas de cinta G1111 en una operación típica, con banco de pruebas de fuerza y célula de carga.

G1111

El G1111 Empuñadura para envolver cinta se ha desarrollado específicamente para la comprobación de materiales trenzados, cintas y correas textiles empleados en el transporte marítimo, la construcción y diversas tareas industriales.

Cuenta con una anchura máxima de la muestra de ensayo de 80 mm y una capacidad de 10 kN.
Para conectarlo a un banco de pruebas, medidor de fuerza o célula de carga, se utiliza el montaje estándar de extremo de ojo; tenga en cuenta que requiere un adaptador de extremo de ojo para un montaje adecuado.

Esta pinza es adecuada para realizar ensayos de acuerdo con la norma ASTM D6775 y otras normas pertinentes.
El paquete G1111 incluye un pasador de anclaje de extremo de ojo, así como dos pasadores de anclaje diseñados para asegurar un tambor de muestra.

Asegura correas, cintas y materiales trenzados para pruebas de tracción, según ASTM D6775
Sujeta muestras de hasta 80 mm de ancho
Montaje en el extremo del ojo

La empuñadura de cinta G1111 se envía como se muestra a la izquierda, e incluye los siguientes accesorios:

Montaje de la fijación
Pasador de anclaje
2 Pasadores de anclaje para bloquear el tambor de muestras

G1111 Empuñadura para cinta

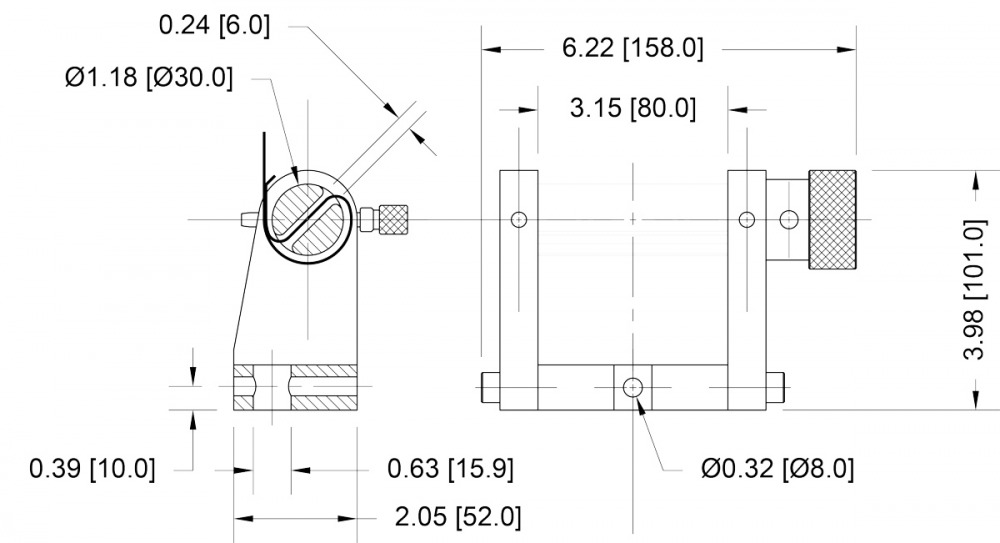

Todas las medidas están indicadas en pulgadas y las medidas métricas en mm detrás.

Capacidad	10 kN
Peso	2,4 kg
Peso del envío	3,2 kg
